Ilmanvaihdon ongelmat suojarakennuksissa
Suojat ja bunkkerit, riippumatta niiden tarkoituksesta – olipa kyseessä siviilisuojelun suojarakennukset, sotilaalliset kohteet tai maanalaiset varastot – kohtaavat kriittisen ongelman: laadukkaan ilmanvaihdon varmistaminen suljetussa tilassa. Ilman asianmukaista ilmanvaihtoa nämä rakennukset, jotka on suunniteltu ihmisten pitkäaikaiseen oleskeluun, eivät voi täyttää suojaavaa tehtäväänsä ilman ilmanlaadun nopeaa heikkenemistä.
Ilma – numero yksi resurssi suojassa
Jos tarkastellaan elintärkeitä resursseja pitkäaikaisessa oleskelussa suojarakennuksissa, tuore ilma on kriittisyydeltään ensimmäisellä sijalla, ohittaen jopa veden ja ruoan. Ihminen voi elää ilman ruokaa useita viikkoja, ilman vettä – muutaman päivän, mutta ilman riittävää happea – vain muutaman minuutin. Suljetussa tilassa keskimääräinen ihmisryhmä voi kuluttaa hapen varastot ja saavuttaa kriittiset CO₂-pitoisuudet muutamassa tunnissa.
Suojan varastojen suunnittelussa johtajat keskittyvät usein ravitsemukseen, vesihuoltoon, lääkkeisiin ja energialähteisiin, aliarvioiden joskus ilmanvaihtojärjestelmän. Kuitenkin ilman asianmukaista ilmanvaihtoa kaikki muut varastot voivat olla turhia – ihminen ympäristössä, jossa on korkea CO₂-pitoisuus ja matala happipitoisuus, menettää nopeasti toimintakykynsä, kokee kognitiivisten toimintojen heikkenemistä ja lopulta kohtaa suoran hengenvaaran.

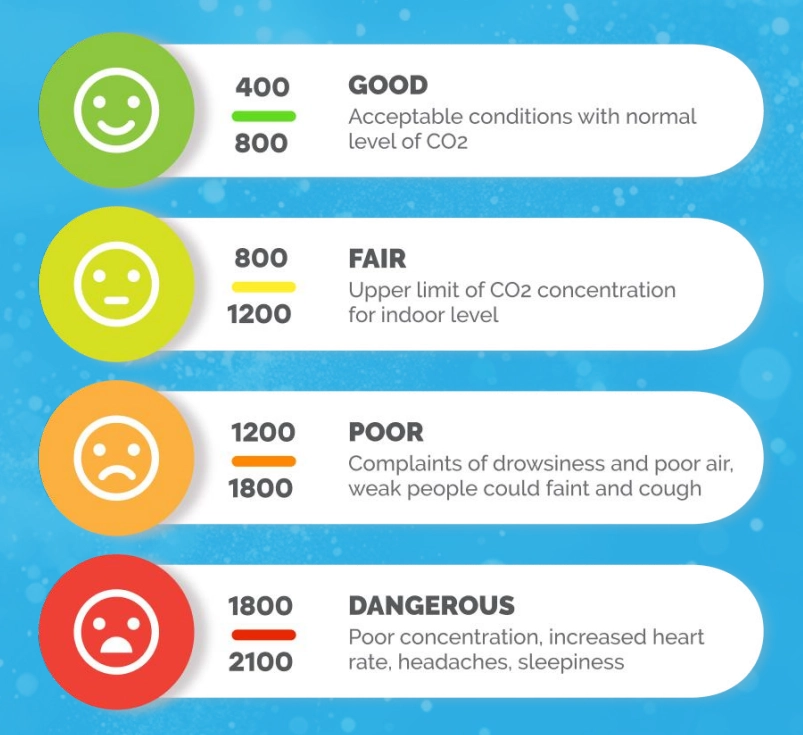

Tämä infografiikka näyttää CO₂ (hiilidioksidi) pitoisuustasot ilmassa ja niiden vaikutuksen ihmiseen:
- 400-800 ppm: HYVÄ Hyväksyttävät olosuhteet normaalilla CO₂-tasolla
- 800-1200 ppm: TYYDYTTÄVÄ CO₂-pitoisuuden yläraja tiloissa
- 1200-1800 ppm: HUONO Valituksia uneliaisuudesta ja huonosta ilmasta, heikot ihmiset voivat pyörtyä ja yskiä
- 1800-2100 ppm: VAARALLISTA Huono keskittymiskyky, kohonnut syke, päänsäryt, uneliaisuus
Huomautus: ppm (parts per million) - osia miljoonassa, CO₂-pitoisuuden mittayksikkö ilmassa
Juuri siksi tulo- ja poistoilmajärjestelmä on nähtävä suojan kriittisenä infrastruktuurina, joka on suunniteltava yhtä huolellisesti ja luotettavasti kuin vesihuolto- tai sähköjärjestelmät.
Ilmasto-olosuhteiden pääongelmat tiiviissä rakennuksissa:
- Hiilidioksidin (CO₂) kertyminen pitkäaikaisessa oleskelussa
- Happipitoisuuden lasku suljetussa tilassa
- Kosteuden lisääntyminen, joka edistää homeen ja sienten kasvua
- Epämiellyttävien hajujen ja myrkyllisten aineiden kertyminen
- Ulkoisten saasteiden suodattamisen puute hätätilanteissa
- Seisova ilma ja tilojen ylikuumeneminen kesäkaudella
- Hypoksian ja CO₂-mystryn riskit pitkäaikaisessa oleskelussa
Ongelmien ratkaiseminen PVI:llä

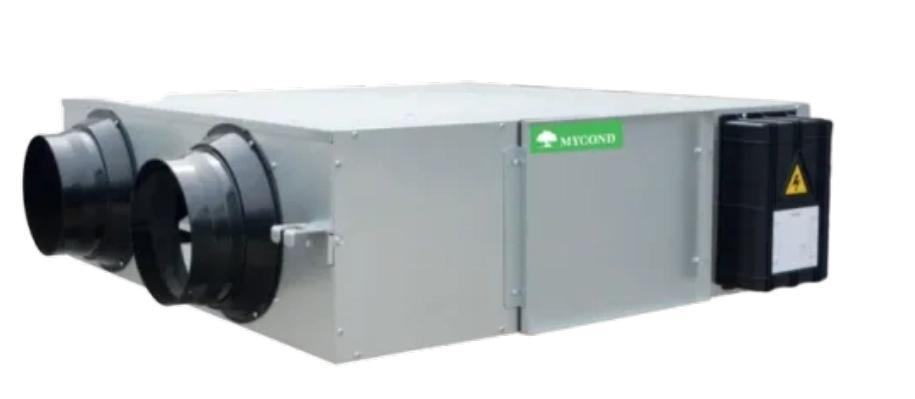

Tulo- ja poistoilmalaitteet (PVI) ovat kokonaisratkaisu asianmukaisen mikroilmaston varmistamiseksi suojissa ja bunkkereissa. Niiden käyttöönotto mahdollistaa useiden kriittisten kysymysten ratkaisemisen:
PVI:n asentamisen edut:
Jatkuva tuoreen ilman toimitus
- Normaali ilmanvaihdon varmistaminen (vähintään 10 m³/tunti per henkilö)
- Optimaalisen happitason ylläpito mukavaa oleskelua varten
Saastuneen ilman poistaminen
- CO₂:n, kosteuden ja muiden elintoimintojen tuotteiden tehokas poistaminen
- Hengityselinsairauksien kehittymisen riskin vähentäminen
Ilman suodatus
- Suojautuminen ulkoisilta saasteilta (pöly, allergeenit, radioaktiiviset hiukkaset)
- Erityisten suodattimien (HEPA, hiilisuodattimet) asentamisen mahdollisuus kemiallisten ja biologisten uhkien puhdistamiseen
Kosteuden säätö
- Kondensoitumisen estäminen seinillä ja katolla
- Laite- ja materiaalivaurioiden suojaaminen korroosiolta
Lämpötilan säätö
- Ylikuumenemisen estäminen ihmisten ja laitteiden lämpöhäviöistä
- Lisälämmitys- tai jäähdytysmoduulien liittämismahdollisuus
Hygieenisten olosuhteiden parantaminen
- Infektiotautien leviämisen riskin vähentäminen
- Epämiellyttävien hajujen poistaminen
Energiankäytön tehokkuus
- Nykyiset PVI:t, joissa on lämmön talteenotto, mahdollistavat jopa 75-85 % lämpöenergian säästämisen
- Lämmityskustannusten vähentäminen kylmänä vuodenaikana
Itsenäinen toiminta
- Mahdollisuus toimia varavoimalla
- Toimintatavat eri olosuhteissa (normaali, hätätilanne, itsenäinen)
PVI-järjestelmän pääkomponentit suojille ja bunkkereille
Nykyinen tulo- ja poistoilmajärjestelmä suojarakennuksille koostuu seuraavista komponenteista:
- PVI:n perusmoduuli
1) Tulo- ja poistoilmapuhaltimet
2) Lämpövaihdin (lämmön talteenotto)
3) Automaattinen ohjausjärjestelmä
4) Perussuodattimet - Ilmakanavajärjestelmä
1) Pääilmakanavat
2) Jakeluelementit (diffuusorit, ritilät)
3) Säätöventtiilit ja sulut
4) Melunvaimentimet - Suodatuslaitteet
1) Karkeasuodattimet (G4)
2) Hienosuodattimet (F7-F9)
3) Erityiset suodattimet (HEPA H13-H14)
4) Hiilisuodattimet kaasujen ja kemikaalien sorbointiin - Tiiviit venttiilit
1) Takaiskuventtiilit taaksepäin virtaamisen estämiseksi
2) Räjähdyssuojatut venttiilit
3) Palosuojaventtiilit - Ohjaus- ja valvontajärjestelmä
1) CO₂-, happi-, kosteus- ja lämpötilasensorit
2) Ohjaimet ja ohjelmoitavat moduulit
3) Hälytys- ja hätäkatkaisujärjestelmät
4) Etäohjauspaneelit - Lisämoduulit
1) Jäähdytys-/lämmityselementit
2) Ilman kuivaajat/ kostuttajat
3) UV-sterilisaattorit
4) Varavoimajärjestelmät
Vaihtoehtoiset ratkaisut ja korvikkeet
Rajoitettujen resurssien tai erityisten vaatimusten olosuhteissa voidaan käyttää vaihtoehtoisia komponentteja:
Yksinkertaistetut ilmanvaihtojärjestelmät
- Kanavapuhaltimet monimutkaisen PVI:n sijasta
- Erilliset tulo- ja poistoilmalaitteet ilman lämmön talteenottoa
- Mekaaniset järjestelmät käsiohjauksella
Vaihtoehtoiset suodatusratkaisut
- Itse tehdyt hiilisuodattimet
- Suodattimet, joissa käytetään ei-erityisiä materiaaleja (synteettiset kankaat, villa)
- Monikerroksiset mekaaniset suodattimet
Yksinkertaistetut ilmakanavat
- Joustavat ilmakanavat jäykän metallin sijasta
- Muoviputket sopivalla halkaisijalla
- Improvisoituja jakeluelementtejä
Itsenäiset ratkaisut
- Siirrettävät generaattorit järjestelmän virransyöttöön
- Käsipuhaltimet hätätilanteisiin
- Kemialliset ilmanpuhdistajat (lyhytaikaiseen käyttöön)
Vaihtoehtoiset valvontajärjestelmät
- Itsenäiset anturit paristokäyttöisillä
- Yksinkertaistetut mekaaniset paine- ja kosteusindikaattorit
- Ajastimet automaattisten ohjainten sijasta
Yhteenveto
Tulo- ja poistoilmalaitteiden asentaminen suojissa ja bunkkereissa ei ole vain mukavuuskysymys, vaan kriittinen tarve ihmisten turvallisuuden ja terveyden varmistamiseksi pitkäaikaisessa oleskelussa suljetuissa tiloissa. Nykyiset PVI:t tarjoavat kokonaisratkaisun sääntöjenmukaisen ilmanvaihdon, suodatuksen ja ilmanlaadun valvonnan varmistamiseksi.
Suunniteltaessa ja asennettaessa tällaisia järjestelmiä on tärkeää ottaa huomioon kunkin rakennuksen erityispiirteet, ihmisten määrä, itsenäisen toiminnan kesto ja mahdolliset ulkoiset uhat. Oikein valittu ja asennettu PVI-järjestelmä parantaa merkittävästi bunkkereiden ja suojien suojaavia ominaisuuksia, muuttaen ne yksinkertaisesta fyysisestä suojasta täysimittaiseksi ympäristöksi turvalliseen pitkäaikaiseen oleskeluun.
