Tekijä: Mycondin tekninen osasto
Johdanto: kosteudenlähteiden puutteellisen huomioinnin seuraukset
Yksi yleisimmistä suunnitteluvirheistä kuivain- ja ilmastointijärjestelmiä kehitettäessä on huomioida vain 1–2 kosteudenlähdettä ja sivuuttaa muut. Kosteuslähteiden puutteellinen analyysi johtaa vakaviin fysikaalisiin ja taloudellisiin seurauksiin: kondenssin muodostumiseen kylmille pinnoille, metallirakenteiden korroosioon, ylimääräisen kosteuden kompensointiin kuluvan energian ylikulutukseen, laitteiden ennenaikaiseen kulumiseen sekä homeen ja sienikasvuston kehittymiseen.
Rakennusten oikean sisäilmaston varmistamiseksi, erityisesti Suomessa, jossa ulkoilman kosteus on vuodenajoittain korkea, on huomioitava kaikki seitsemän kosteudenlähdeluokkaa: vaipan läpi tapahtuva infiltraatio, ihmisten kosteustuotto, avoimet ovet ja portit, kosteat tuotteet ja materiaalit, avoimet vesipinnat, tuloilma sekä teknologiset/prosessiperäiset lähteet. Vain kokonaisvaltainen lähestymistapa estää kosteuskuorman aliarvioinnin ja mahdollistaa tehokkaiden kuivausratkaisujen suunnittelun.
Vesihöyryn massansiirron fysikaaliset perusteet
Jotta kosteuden siirtymistä voidaan ymmärtää, on hallittava keskeiset psykrometriset suureet. Ilman kosteussisältö (g/kg kuivaa ilmaa) ilmaisee vesihöyryn määrän grammoina yhtä kuivailmakiloa kohden. Suhteellinen kosteus (%) kuvaa ilman kyllästysastetta vesihöyryllä suhteessa kyseisen lämpötilan kyllästysarvoon. Kastepiste on lämpötila, jossa ilma saavuttaa vesihöyryn kyllästystilan ja kondensoituminen alkaa.
Massansiirron ajavat voimat ovat kosteussisällön (tai vesihöyryn osapaineiden) ero eri olosuhteissa olevien alueiden välillä, lämpötilagradientti sekä ilman virtausnopeus. Massansiirron intensiteetti on suoraan verrannollinen vesihöyryn osapaine-eroon ja kasvaa merkittävästi lämpötilan ja ilman nopeuden noustessa.
Lähde 1: Infiltraatio kosteaa ulkoilmaa vaipparakenteiden läpi
Kosteuden tunkeutuminen infiltraation kautta tapahtuu, kun ulkoilmaa pääsee vaipparakenteiden epätiiveyskohdista: raoista, eristämättömistä läpivienneistä sekä rakennusosien liitoksista. Tämä on erityisen ajankohtaista Suomessa, jossa tuulipaineen ja lämpötilaeron aiheuttamat paine-erot vaihtelevat merkittävästi.
Infiltraation aiheuttaman kosteuden lisäyksen laskenta perustuu infiltraatioilman massavirran ja ulko- sekä sisäilman kosteussisällön erotuksen määritykseen. Kosteuskuorma infiltraatiosta lasketaan kaavalla: kosteuden määrä = ilman massavirta × (ulkoilman kosteussisältö − sisäilman kosteussisältö).
Infiltraation intensiteetti riippuu oleellisesti tuulipaineesta, lämpötilaerosta (savupiippuvaikutus) ja rakennuksen tiiveysluokasta. Suomen kosteassa ilmastossa, erityisesti rannikkokaupungeissa kuten Helsingissä, Turussa ja Vaasassa, infiltraatio voi kesäisin muodostaa 40–60 % kokonaiskosteuskuormasta.
Lähde 2: Ihmisten kosteustuotto
Ihmisen fysiologinen kosteudenluovutus koostuu kahdesta pääprosessista: hengityksestä, jossa uloshengitetään vesihöyryllä kyllästynyttä ilmaa noin 37 °C:n lämpötilassa, sekä hikoilusta, jonka voimakkuus riippuu aktiivisuustasosta ja ympäristöolosuhteista.
Normatiiviset kosteustuoton arvot vaihtelevat fyysisen aktiivisuuden, sisälämpötilan ja vaatetuksen mukaan. Levossa ihminen tuottaa noin 40–60 g/h kosteutta, kevyessä työssä 60–120 g/h ja voimakkaassa kuormituksessa 120–300 g/h.
Erityyppisten tilojen laskentamenetelmissä huomioidaan käyttötarkoitus: toimistoissa tyypillinen arvo on 60–70 g/h henkilöä kohden, liikuntasaleissa 150–250 g/h, tuotantotiloissa 100–150 g/h ja myymälätiloissa 70–90 g/h. Espoon ja Vantaan kaltaisissa toimistokeskittymissä ihmisten kosteustuoton oikea mitoitus on tärkeää työtilojen viihtyisyyden varmistamiseksi.
Lähde 3: Avoimet ovet, portit ja lastauslaiturit
Massa-siirtymä avoimien ovien ja porttien kautta tapahtuu kahdella mekanismilla: vapaalla konvektiolla, jossa ilma liikkuu sisä- ja ulkoilman tiheyseron vuoksi, sekä pakotetulla ilmanvaihdolla ihmisten ja ajoneuvojen liikkeen seurauksena. Varastoissa ja logistiikkakeskuksissa Tampereella, Oulussa ja muissa Suomen teollisuuskeskuksissa tämä kosteudenlähde voi olla hallitseva.
Kosteuskuorman arviointi avoimien aukkojen kautta perustuu kerralla sisään tunkeutuvan ilman tilavuuden, ulko- ja sisäilman kosteussisällön erotuksen sekä avauskertoisuuden määrittämiseen. Laskentakaava: kosteuden määrä = yhden avauksen ilmamäärä × kosteussisällön ero × avausfrekvenssi.
Esimerkiksi varastoporttien, joiden aukon pinta-ala on 10–20 m² ja avausaika 2–5 minuuttia, laskenta-algoritmi sisältää aukon pinta-alan määrittämisen, avauskertoisuuden arvioinnin (esim. 5–10 kertaa tunnissa) ja sisään tulevan kosteuden määrän laskemisen kilogrammoina tunnissa.
Lähde 4: Kosteat tuotteet ja materiaalit
Merkittävää kosteudenluovutusta tapahtuu monenlaisista elintarvikkeista (vihannekset, hedelmät, liha, kala), rakennusmateriaaleista (tuore betoni, rappaus) sekä tekstiileistä ja paperista. Kaupungeissa, joissa rakennetaan vilkkaasti, kuten Jyväskylä ja Lahti, tämän lähteen huomiointi on erityisen tärkeää.
Arviointimenetelmiä ovat muun muassa: tuotteen massan muutoksen määrittäminen varastoinnin aikana, empiiristen kosteudenluovutuskertoimien käyttö sekä kuivumiskinetiikkaan perustuva laskenta. Kosteudenluovutuksen intensiteetti riippuu varastointilämpötilasta, ilman virtausnopeudesta pinnan yli sekä tuotteen alkuperäisestä kosteudesta.
Esimerkkilaskelmat osoittavat, että vihannesvarastoissa kosteustuotto on 3–7 g/(kg·vrk), kylmätiloissa 1–3 g/(kg·vrk) ja rakennusmateriaalivarastoissa tuoreiden rappaustöiden kohdalla 2–5 g/(m²·h). Tarkat arvot riippuvat aina kohteen erityispiirteistä ja varastointiolosuhteista.
Lähde 5: Avoimet vesipinnat
Avoimien vesipintojen haihdunta perustuu vesihöyryn massansiirtoon veden pinnalta ilmaan, mikä tapahtuu veden pinnalla (kylläinen ilma) ja ympäröivässä ilmassa vallitsevan vesihöyryn osapaine-eron vaikutuksesta.
Haihdunnan intensiteetin empiiriset laskentakaavat huomioivat veden lämpötilan, ympäröivän ilman lämpötilan ja kosteuden sekä ilman nopeuden veden pinnan yläpuolella. Käytännön laskennassa käytetään kaavaa: haihtuneen kosteuden määrä = vesipinnan ala × haihduntakerroin × (veden lämpötilan kylläisen höyryn paine − ilman vesihöyryn osapaine).
Uima-altaiden kosteuskuorman laskentamenettely sisältää vesipinnan alan määrittämisen, veden lämpötilan (yleensä 26–30 °C yleisissä altaissa) ja ilman lämpötilan mittaamisen, kylläisen höyryn paine-eron laskemisen sekä soveltuvan haihduntakaavan käytön. Suomessa, jossa uimahalli- ja saunaperinne on vahva, erityisesti kaupungeissa kuten Kuopio, Pori ja Joensuu, tällä menetelmällä on erityinen merkitys.

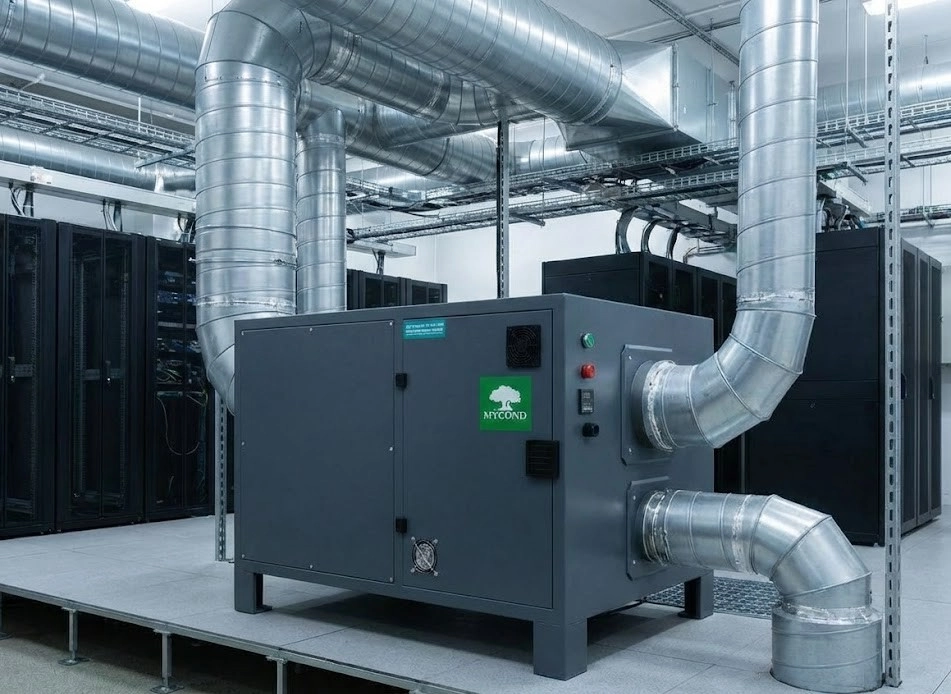

Lähteet 6 ja 7: Tuloilma ja teknologiset prosessit
Tuloilman kautta tuleva kosteuskuorma syntyy, kun sisään tuotua ulkoilmaa ei käsitellä riittävästi (kuivata). Tämä on erityisen merkityksellistä kesällä Suomen rannikkokaupungeissa, kun ulkoilman kosteussisältö on korkea. Laskenta: kosteuden määrä = tuloilman massavirta × (ulkoilman kosteussisältö − sisäilman kosteussisältö).
Prosessiperäiset kosteudenlähteet käsittävät muun muassa laitteiden pesun, teollisen pesun, kuivauksen, keiton ja höyrytyksen. Niiden kosteustuotto arvioidaan veden tai höyryn kulutuksen perusteella tai prosessin lämpöteknisen tasapainon avulla. Suomen teollisuuskeskuksissa, kuten Kouvolassa, Vaasassa ja Rovaniemellä, näiden lähteiden oikea huomiointi on kriittistä.
Teknologisten kosteudenlähteiden inventointimenetelmä sisältää luettelon laatimisen kaikista kosteutta tuottavista prosesseista, veden tai höyryn kulutuksen arvioinnin kullekin prosessille sekä muunnoksen tilaan tulevan vesihöyryn massaksi tunnissa.
Kokonaiskosteuskuorma: laskentamenetelmä ja tyypilliset suunnitteluvirheet
Kokonaiskosteuskuorman määrittämisen algoritmi sisältää kaikkien kosteudenlähteiden inventoinnin, kunkin lähteen erillisen laskennan, komponenttien summaamisen sekä 10–20 %:n varmuusmarginaalin lisäämisen huomioimattomille tekijöille. Marginaalin suuruus riippuu lähtöarvojen epävarmuudesta ja sitä voidaan kasvattaa kohteissa, joissa olosuhteet ovat epätavanomaiset.
Tyypillisiä suunnitteluvirheitä kosteuden laskennassa ovat infiltraation sivuuttaminen (erityisesti Suomen kostean kesäkauden aikana), vanhentuneiden ihmisten kosteustuoton normien käyttäminen, vuodenaikavaihtelujen huomioimatta jättäminen sekä kiinteiden arvojen soveltaminen ilman kohdekohtaista tarkennusta.
On tilanteita, joissa tavanomaiset laskentamenetelmät voivat tuottaa merkittäviä virheitä: ääriolosuhteet (rannikkoalueet, joissa suhteellinen kosteus on 90–100 %), monimutkaiset prosessit, joiden kosteustuotto on vaihtelevaa, sekä kohteet, joissa käyttö on epäsäännöllistä. Näissä tapauksissa tarvitaan instrumentoitua mittausta todellisen kosteuskuorman varmentamiseksi, erityisesti suurissa varastokokonaisuuksissa, joissa portteja avataan usein, uima-altaissa, joissa käyttö poikkeaa tavanomaisesta, sekä tuotantotiloissa, joiden prosessiperäiset kosteustuotot ovat tuntemattomia.
FAQ: Usein kysytyt kysymykset
Miten priorisoida kosteudenlähteiden huomiointi?
Priorisointi riippuu kohteesta. Asuinrakennuksissa Suomessa merkittävimmät ovat yleensä infiltraatio, ihmisten kosteustuotto ja kotitalousprosessit. Teollisuuskohteissa korostuvat prosessiperäiset lähteet ja avoimet ovet. Uima-altaissa vesipinnan haihdunta on dominoiva. Suositus: tee ensin kaikkien lähteiden alustava analyysi ja syvennä laskentaa 2–3 merkittävimmän osalta.
Voiko käyttää kiinteitä ominaisarvoja oppaista?
Kiinteitä arvoja voi käyttää vain ensimmäisenä likiarviona. Tarkkaa mitoitusta varten on huomioitava kohdekohtainen spesifiikka: ihmisten kosteustuotossa toiminnan luonne ja henkilömäärä; uima-altaissa veden lämpötila ja käytön intensiteetti; tuotannossa prosessien erityispiirteet.
Miten huomioida infiltraation kausivaihtelu?
Laskenta on tehtävä vuoden tyypillisille jaksoille huomioiden ulkoilman kosteussisällön muutokset. Suomessa suositellaan vähintään kolmea tilannetta: talvi (kylmä ja kuiva), kesä (lämmin ja kostea) ja välikausi. Rannikkokaupungeissa infiltraatio voi kesällä kattaa jopa 60 % kokonaiskosteuskuormasta.
Millä mittausmenetelmillä todellinen kosteuskuorma voidaan määrittää?
Keskeisiä menetelmiä ovat: massataselaskelma ilman kosteussisällön muutoksesta tunnetulla ilmanvaihtuvuudella; kondensaatiomenetelmä (kondensaatin keruu jäähdytetyltä pinnalta); psykrometrinen menetelmä (ilman parametrien mittaus ennen ja jälkeen kosteudenlähteen). Tarkkoihin mittauksiin suositellaan pitkäaikaisrekisteröinnillä varustettuja kosteusloggereita.
Miten laskea avoimien ovien kosteustuotto, jos avausfrekvenssi on tuntematon?
Voit asentaa ovilaskurin 1–2 viikoksi tilastointia varten tai käyttää tyypillisiä arvoja käyttötarkoituksen mukaan: toimiston sisäänkäynti 20–30 kertaa tunnissa työaikana; varastoportit 5–10 kertaa; lastauslaiturit 2–4 kertaa. Vaihtoehtoisesti laske kävijämäärän tai logistiikkaoperaatioiden perusteella.
Tarvitaanko laitteiston kapasiteettivaraa yli lasketun kosteuskuorman?
Kyllä. Vara on tarpeen väistämättömien laskentavirheiden ja käyttöolosuhteiden muutosten vuoksi. Suositellut varat: 15–20 % vakiokohteille, 20–30 % kohteille, joissa käyttö vaihtelee, ja 30–50 % kohteille, joissa laajennus tai prosessimuutokset ovat mahdollisia. Liian pieni varaus heikentää järjestelmän toimivuutta, liian suuri kasvattaa perusteettomasti investointikustannuksia.
Mitkä kosteudenlähteet suunnittelijat sivuuttavat useimmin?
Useimmin sivuutetaan: kesäinen infiltraatio (erityisen tärkeä Suomen rannikkokaupungeissa), tuoreiden rakennusosien kosteustuotto, jaksottaiset prosessit (laitteiden pesu, kylmäkalusteiden sulatus) sekä pienten vesipintojen haihdunta. Näiden aliarviointi johtaa kondenssiin, homekasvuun ja kuivatusjärjestelmän riittämättömään kapasiteettiin.
Johtopäätökset
Tarkka kosteuskuorman laskenta on tehokkaan kuivaus- ja ilmastointijärjestelmäsuunnittelun perusta. Keskeiset periaatteet: kaikkien kosteudenlähteiden kattava huomiointi, laskennan sopeuttaminen kohdekohtaisiin olosuhteisiin sekä kausivaihtelujen huomioon ottaminen.
Suunnitteluinsinööreille suositellaan: tehdä yksityiskohtainen inventointi kaikista kohteen kosteudenlähteistä; olla tukeutumatta pelkkiin kirjallisuusarvoihin vaan sovittaa ne kohteeseen; varata perusteltu kapasiteettivara laitteistolle; mahdollistaa instrumentoidut mittaukset käyttöaikana järjestelmän hienosäätöä varten.
Kosteuskuorman laskennan tarkkuus määrittää suoraan koko ilmastointi- ja kuivausjärjestelmän luotettavuuden ja taloudellisuuden. Aliarviointi johtaa vaadittujen parametrien ylläpidon mahdottomuuteen, ylimitotus puolestaan perusteettomiin investointi- ja käyttökustannuksiin. Tämä on erityisen ajankohtaista Suomen olosuhteissa, joissa kesäkautena kosteus on korkea ja vuodenaikaisvaihtelut ovat suuria.
