Kirjoittaja: Mycondin tekninen osasto
Ilmankuivausjärjestelmien suunnittelu mielletään usein pelkäksi mekaaniseksi prosessiksi, jossa valitaan tarvittavan tehon laitteet. Yleisin insinöörien virhe on kuitenkin keskittyä yksinomaan kuivaimien mitoitukseen ja sivuuttaa tilan arkkitehtoniset erityispiirteet, prosessit sekä hallinnolliset ratkaisut, jotka vaikuttavat suoraan järjestelmän kosteuskuormaan. Järjestelmällinen lähestymistapa mahdollistaa yksinkertaisimman järjestelmän, joka hoitaa tehtävän luotettavasti ja minimikustannuksin.
Ensimmäinen vaihe: Projektin tavoitteen määrittely
Miksi tämä on kriittisen tärkeää
Ilman ymmärrystä kosteudenhallinnan perimmäisestä syystä ei voida tehdä oikeita päätöksiä ohjauksen tarkkuudesta, laitteistotyypistä ja projektibudjetista. Tavoitteena ei välttämättä ole vain "pitää kosteus alle 40 % RH", vaan ehkäistä konkreettisia ongelmia: korroosiota, mikrobiologista kasvua, materiaalien paakkuuntumista tai prosessien stabilointia.
Käytännön esimerkki: eri tavoitteet — eri ratkaisut
Tapaus 1: Maissin varastointi, jossa riittää pitää kosteus enintään 60 % RH ilman kondensaatiota. Järjestelmä voi olla mahdollisimman yksinkertainen — peruskylmäkuivain ja yksinkertainen hygrostaatti riittävät.
Tapaus 2: Litiumakkujen valmistus, jossa litium reagoi vesihöyryn kanssa vapauttaen räjähdysherkkää vetyä jo 2 % RH:ssa. Tässä tapauksessa ±5 % RH:n tarkkuus on täysin sopimaton — tarvitaan erikoislaitteisto, jonka tarkkuus on ±0.5 % RH kustannuksista riippumatta.
Todellinen esimerkki epäonnistuneesta suunnittelusta
Sotilasammusvaraston tekninen tehtävänanto oli "pitää enintään 40 % RH". Järjestelmä täytti vaatimuksen, mutta ammukset kuitenkin korrodoituivat. Syy — kondenssi metallikatolla, joka jäähtyi yöllä kastepisteen alapuolelle. Jos tavoite olisi muotoiltu "ehkäistä ammusten korroosio", insinööri olisi kiinnittänyt huomiota kondensaatioon kylmillä pinnoilla ja asentanut kastepisteanturit.
Käytännön suosituksia
Kuivausprojektin tavoitetta määritettäessä on selvitettävä: mikä perusongelma on ratkaistava, mitkä ovat riittämättömän kosteudenhallinnan seuraukset, onko korkeaa kosteutta lukuun ottamatta vaihtoehtoisia syitä ongelmiin, kuinka kriittisiä ovat poikkeamat asetetuista arvoista.
Toinen vaihe: Ohjaustasojen ja toleranssien asettaminen
Absoluuttisen kosteuden määrittäminen
Yleinen virhe on määritellä kosteus vain suhteellisina yksikköinä (% RH) ilman lämpötilaa. Esimerkiksi 30 % RH lämpötilassa 21 °C vastaa 4.6 g/kg, kun taas 30 % RH lämpötilassa 10 °C on vain 2.3 g/kg. Sääntö: määritä aina kosteus absoluuttisina yksikköinä (g/kg, kastepiste) tai ilmoita RH yhdessä lämpötila-alueen kanssa.
Esimerkki lääketeollisuudesta
Tablettituotannossa on pidettävä 10 % RH lämpötilassa 21 °C. Tilalämpötila vaihtelee ±1.5 °C, mikä johtaa absoluuttisen kosteuden vaihteluun 1.4 g/kg (19.5 °C) ja 1.7 g/kg (22.5 °C) välillä. Siksi insinööri ottaa ohjaukseen kastepisteen -7 °C (1.6 g/kg) lämpötilavaihteluista riippumatta.
Sisäiset vs. ulkoiset olosuhteet
Ilmankuivausjärjestelmää suunniteltaessa on huomioitava kaksi olosuhdejoukkoa: sisäiset (tavoiteparametrit) ja ulkoiset (äärimmäiset sääolosuhteet, jotka vaikuttavat kuormaan).
Sääolosuhteiden mitoittaminen
Käytä ASHRAEn Euroopan dataa kolmella varmuustasolla: 0.4 % (ylittyy 35 tuntia/vuosi), 1.0 % (88 tuntia), 2.0 % (175 tuntia). Esimerkiksi Helsingissä kastepisteen 1 % varmuustaso on +18 °C lämpötilassa +26 °C. Kriittisissä kohteissa, joissa seisokit ovat kalliita, käytetään 0.4 %; matalan kriittisyyden varastoissa 2 % riittää.
Toleranssien asettaminen
Laajat toleranssit ±3–5 % RH tai ±1.5 °C kastepisteessä mahdollistavat yksinkertaisemmat ja edullisemmat järjestelmät. Kapeat toleranssit ±1 % RH tai ±0.5 °C kastepisteessä edellyttävät tarkkoja antureita, monimutkaisempia algoritmeja, laiteredundanssia ja selvästi korkeampia kustannuksia.
Kolmas vaihe: Kosteuskuormien laskenta
Keskeiset kosteuden lähteet
Rakennusvaipan läpi tapahtuva diffuusio, ihmisten kosteustuotto, materiaalien ja tuotteiden desorptio, haihtuminen avoimilta pinnoilta, palamistuotteet, ilmavuodot ja tuloilman kosteus.
Kaavat keskeisten kuormien laskemiseen
Diffuusio seinien läpi: W = A × μ × Δpᵥ, missä A — pinta-ala, μ — vesihöyrynläpäisevyyskerroin, Δpᵥ — vesihöyryn osapaine-ero. Esimerkki: 200 mm betoniseinä höyrynsulkumaalilla, μ = 0.054 g/(m²·h·Pa), kosteusero 16–4 g/kg, pinta-ala 100 m². Δpᵥ = 12 × 133 = 1596 Pa, W = 100 × 0.054 × 1596 = 8.6 g/h — tämä virta on vähäinen verrattuna muihin lähteisiin.
Ihmisten kosteustuotto: W = n × wₚ, missä tyypilliset wₚ-arvot — istumatyö 40–50 g/h, kevyt fyysinen 90–120 g/h, raskas fyysinen 150–200 g/h.
Infiltraatio avointen ovien kautta: W = ρ × V × n × t × (wₑₓₜ - wᵢₙₜ). Esimerkki: ovi 2×2.5 m (V = 10 m³), 15 avausta tunnissa à 30 s, ulkona 16 g/kg, sisällä 4 g/kg. W = 1.2 × 10 × 15 × 0.0083 × 12 = 18 g/h. Jos ovet ovat auki 3 minuuttia: W = 108 g/h. Johtopäätös: avausajan lyhentäminen 3 minuutista 0.5 minuuttiin vähentää kuormaa kuusinkertaisesti.
Tuloilman kosteus: W = Q × ρ × (wₑₓₜ - wᵢₙₜ). Esimerkki: ilmanvaihto 400 m³/h. W = 400 × 1.2 × 12 = 5760 g/h = 5.76 kg/h — tämä on useimpien järjestelmien suurin kuorma.
Käytännön esimerkki: kylmävarasto
Kylmävarasto 75×23×4.3 m, sisäolosuhteet +2 °C ja kastepiste -9 °C (2.0 g/kg), ulkona +28 °C ja kastepiste +16 °C (11.4 g/kg). Kaksi 3×3 m nosto-ovea, 15 lastausta tunnissa, avausaika 1 min. Laskelma: vaipan läpi ~100 g/h, infiltraatio ovista V = 18 m³, W = 1.2 × 18 × 15 × (1/60) × 9.4 = 61 g/h. Jos ovet olisivat auki 3 minuuttia: W = 152 g/h. Johtopäätös: avausajan lyhentäminen pienentää kuormaa 60 % ja mahdollistaa puolet pienemmän järjestelmän.
Neljäs vaihe: Laitteiston valinta
Järjestelmätyypin valinta

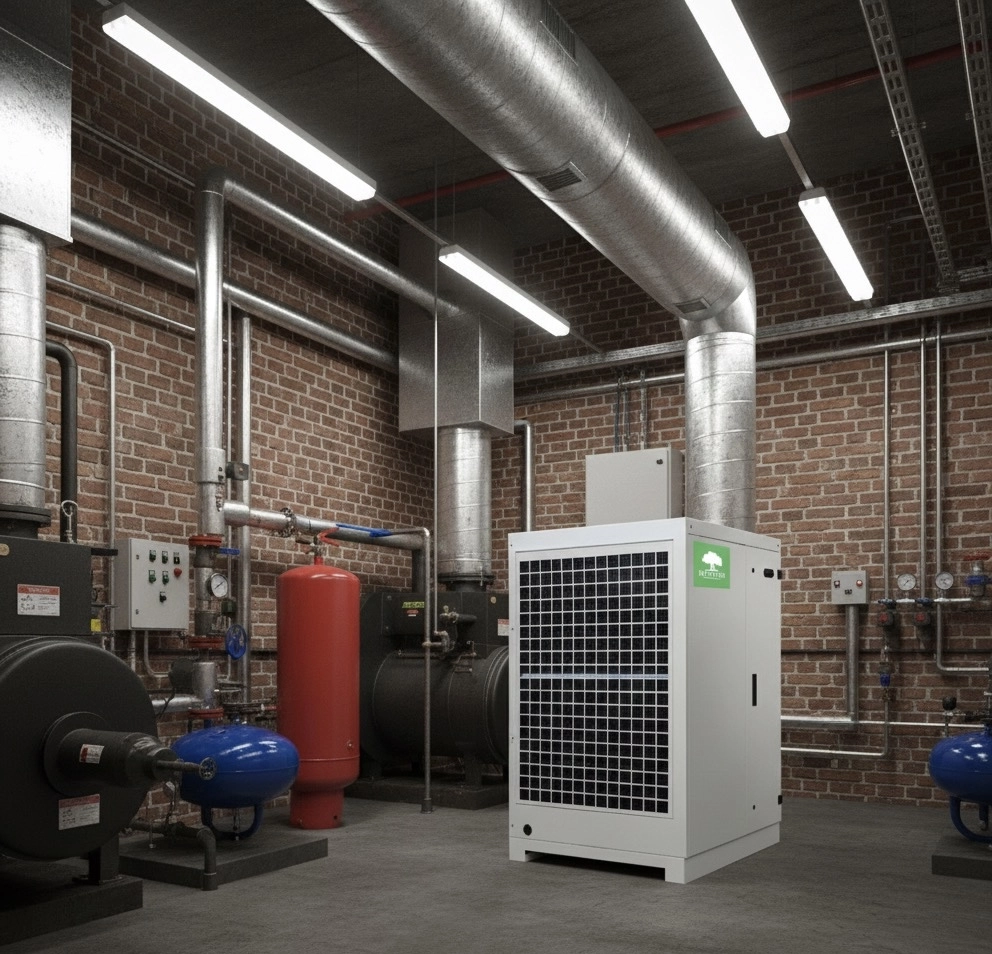

Jäähdytysperusteiset kuivausjärjestelmät ovat tehokkaita lämpötiloissa >15 °C ja korkeassa kosteudessa. Niiden käytännön kastepisteraja on +4...+7 °C (alhaisempi johtaa kondenssin jäätymiseen höyrystimessä). Desikantti- (adsorptio-) järjestelmät ovat tehokkaita matalissa kastepisteissä <+5 °C, toimivat kaikissa lämpötiloissa ja voivat saavuttaa kastepisteet -40 °C ja alle.
Yhdistelmäratkaisut
Moniin käyttökohteisiin optimaalinen ratkaisu on esijäähdyttää ilma +16 °C:sta +7 °C:een jäähdytyskoneella ja kuivata sitten edelleen desikantilla +7 °C:sta -7 °C:een. Etu: kumpikin järjestelmä toimii omalla optimaalisella alueellaan ja kokonaisenergiankulutus on 30–40 % pienempi.
Tarvittavan kuivan ilman tilavuusvirran laskenta
Kaava: Q = W / [ρ × (wᵣₑₜᵤᵣₙ - wₛᵤₚₚₗᵧ)], missä W on kosteuskuorma. Esimerkki: kuorma 200 g/h, hallinta 4 g/kg, kuivain tuottaa 0.7 g/kg. Q = 200 / [1.2 × 3.3] = 50.5 m³/h.
Kuivaimen kapasiteetin valinta

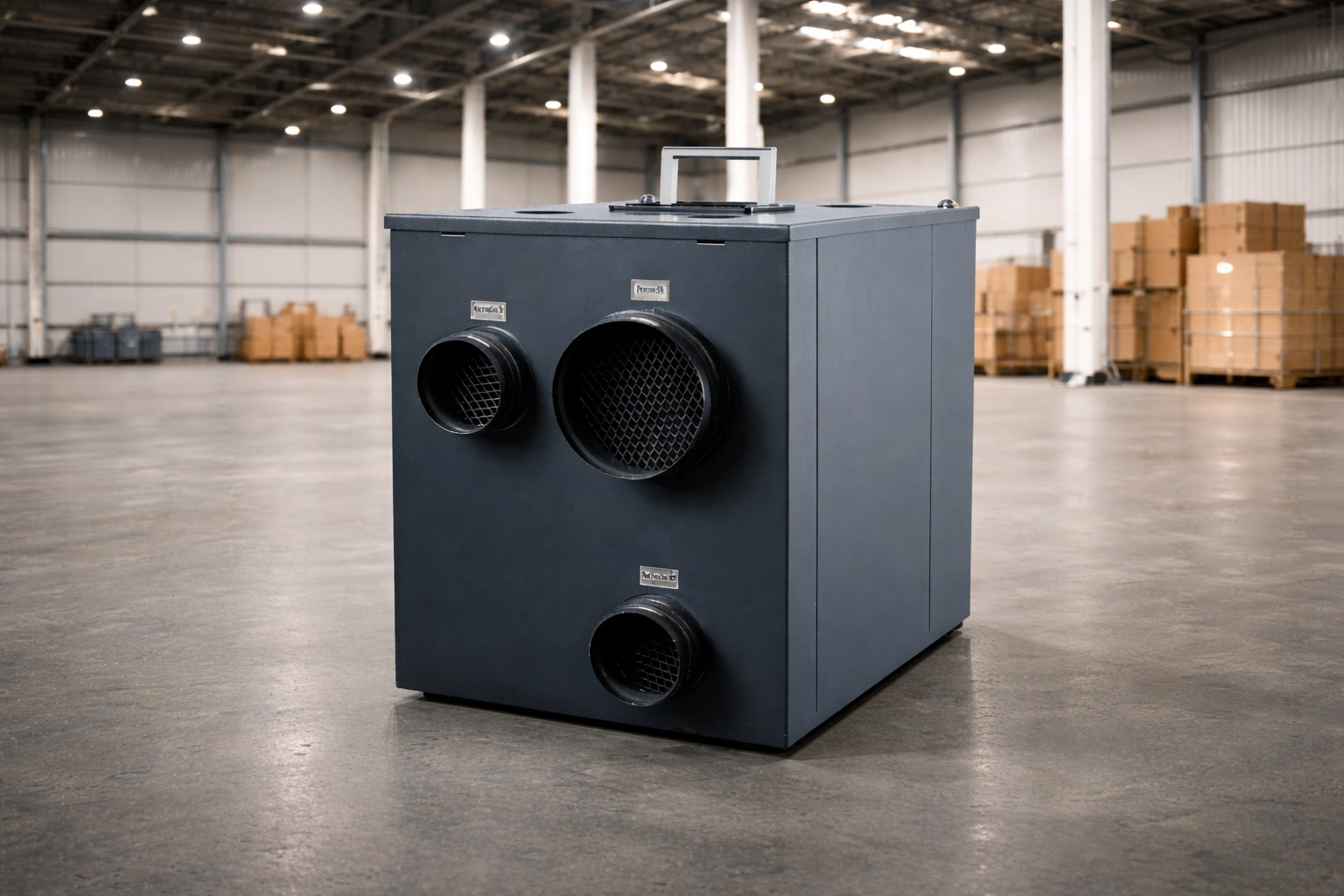

Adsorptiokuivaimen keskeiset parametrit: ilman nopeus desikantin läpi (400–600 m/min on optimaalinen); regenerointilämpötila (120–250 °C); prosessin ja regeneroinnin suhde (3:1–5:1); ulos lähtevä kastepiste riippuu nopeudesta ja lämpötilasta — 400 m/min ja 190 °C:lla saavutetaan -15 °C, 250 °C:lla jopa -25 °C.
Lämpökuorman laskenta
Vesihöyryn adsorptiossa vapautuu lämpöä kaavalla: Q = W × (hᵥ + Δhₐ), missä hᵥ = 2500 kJ/kg — höyrystymislämpö, Δhₐ ≈ 200 kJ/kg — adsorptiosta vapautuva lämpö. Esimerkki: kun poistetaan 5 kg/h kosteutta, Q = (5/3600) × 2700 × 1000 = 3750 W = 3.75 kW. Tämä lämpö on poistettava jäähdytyksellä.
Viides vaihe: Ohjausjärjestelmä
Ohjauksen perusperiaatteet
Ohjausjärjestelmän on ylläpidettävä asetetut parametrit, moduloitava tehoa vaihtelevissa kuormissa, minimoitava energiankulutus ja suojattava laitteistoa häiriötiloilta.
Kosteussäätimien tyypit

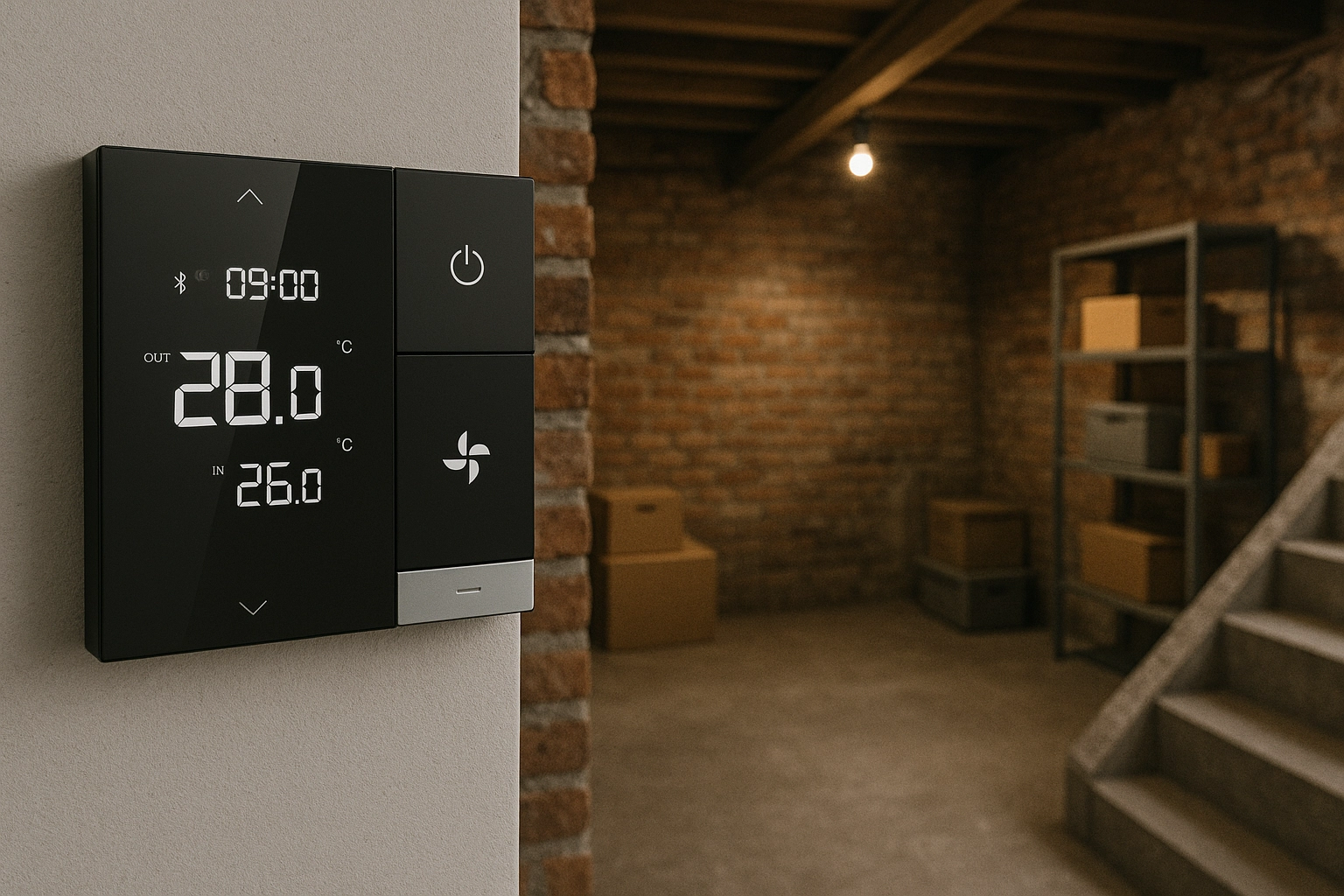

On/off-hygrostaatti tarkkuudella ±3–5 % RH sopii ei-kriittisiin tiloihin; kastepistesäädin tarkkuudella ±0.5–1.0 °C ei riipu ilman lämpötilasta ja suositellaan kastepisteille alle +5 °C; PID-säädin modulaatiolla tarjoaa ±1 % RH tai ±0.3 °C kastepistetarkkuuden ja on välttämätön kriittisiin käyttökohteisiin.
Desikantti-ilmankuivaimen tehon modulointi
Kaksi päämenetelmää: 1) prosessin ilman ohitus — yksinkertainen ja edullinen, mutta regenerointienergia ei vähene, tehokas tuotto Qₑff = Qₘₐₓ × (1-k); 2) regenerointilämpötilan modulointi — anturi ohjaa 120–130 °C:een lämpötilaa regenerointisektorin ulostulossa, säästökaava ΔE = Pₙₒₘ × (1 - Tₐcₜᵤₐₗ/Tₙₒₘ) × τ.
Antureiden sijoitus
Kriittiset säännöt: anturin on oltava hyvin sekoittuneessa ilmassa, vähintään 3 m päässä puhallusritilöistä, 1.5–2 m korkeudessa lattiasta, vältettävä paikallisia kosteudenlähteitä ja äärilämpötilojen alueita. Monivyöhyketiloissa asenna useita antureita rinnakkain, jotta järjestelmä reagoi korkeimpaan arvoon.
Kondensaation suojaus
Kastepisteanturit kriittisillä pinnoilla toimivat periaatteella: jos Tₛᵤᵣfₐcₑ < Tdₑw + ΔT → käynnistä kuivaus, missä ΔT = 2–3 °C — turvamarginaali.
Järjestelmän optimointi kustannusten minimoimiseksi
Pääomakustannusten pienentäminen
Kosteuskuormien minimointi rakennuksen tiivistyksellä (takaisinmaksu 3–12 kuukautta), ovien avaamisen hallinta, ilmasuihkujen tai ilmalukkojen käyttö; ohjaustasojen optimointi — jokainen kastepisteen asteen alennus kasvattaa järjestelmän kustannusta 8–12 %, joten liian tiukkoja vaatimuksia on syytä välttää; yhdistelmäkuivausjärjestelmät tuovat 20–35 % säästön verrattuna yksittäisratkaisuihin.
Käyttökustannusten pienentäminen
Regeneraatiolämmön talteenotto — ilma–ilma-lämmönvaihdin palauttaa 60–80 % energiasta kaavan Qᵣₑcₒᵥₑᵣᵧ = ṁ × cₚ × (Tₑₓₕₐᵤₛₜ - Tᵢₙₗₑₜ) × η mukaan, mikä antaa tyypillisesti 15000–40000 kWh/vuosi säästön; matalalämpöisten energialähteiden käyttö — yhteistuotanto, geotermiset lähteet, kylmäkoneikkojen hukkalämpö; kaus optimointi — talvella ulkoilma on sisäilmaa kuivempaa, mikä mahdollistaa vapaan kuivauksen (free dehumidification) ja kuorman alentamisen 40–70 %.
Tyypilliset suunnitteluvirheet
Virhe 1 — infiltraation aliarviointi. Esimerkki: projekti, jonka laskennallinen kuorma oli 3 kg/h, mutta todellinen 8 kg/h suunnittelemattomien ovien avausten vuoksi. Ratkaisu — varaa 25–40 % marginaali tuotantotiloihin.
Virhe 2 — alkuperäisen kuivauksen sivuuttaminen. Uusissa rakennuksissa rakenteet sisältävät kosteutta, betoni ja kipsilevy luovuttavat 100–500 kg kosteutta 2–6 kuukauden aikana. Ratkaisu — varaa tehostetun kuivauksen tila tai väliaikainen lisäkapasiteetti.
Virhe 3 — antureiden virheellinen sijoitus. Esimerkki: kuivaimen ritilän vieressä ollut anturi näytti 5 % RH, kun todellinen arvo työalueella oli 35 % RH heikon sekoittumisen vuoksi. Ratkaisu — ilmanvaihdon mallinnus tai kiertoilmapuhaltimien asennus.
Johtopäätökset
Viiden vaiheen metodologia ilmankuivausjärjestelmän suunnitteluun mahdollistaa optimaalisen teknisen ratkaisun: selkeä tavoite on kaikkien päätösten perusta; oikein määritetyt ohjaustasot tasapainottavat vaatimukset ja kustannukset; tarkka kuormalaskenta varmistaa oikean laitevalinnan; optimaalinen laitevalinta huomioi koko elinkaaren; järkevä ohjaus minimoi käyttökustannukset.
Onnistunut kuivatusprojekti ei ole monimutkaisin järjestelmä, vaan yksinkertaisin, joka hoitaa tehtävän luotettavasti ja vähäisin kustannuksin koko käyttöiän ajan. Hyvin suunnitellun järjestelmän keskimääräinen takaisinmaksuaika on 1.5–4 vuotta.
