Kirjoittaja: Mycondin tekninen osasto
Tehokkaiden ilman kuivausjärjestelmien suunnittelu edellyttää monien fysikaalisten parametrien ymmärtämistä. Vaikka kosteutta pidetään perinteisesti avaintekijänä, lämpötila on yhtä lailla kriittinen muuttuja, jota usein aliarvioidaan. Kuivausjärjestelmät, jotka suunnitellaan huomioimatta lämpötilan rajoitteita, voivat osoittautua tehottomiksi tai jopa toimintakyvyttömiksi tietyissä käyttöolosuhteissa.
Lämpötila vaikuttaa kaikkiin kuivausjärjestelmien toiminnan osa-alueisiin: peruskapasiteetista energiankulutukseen ja laitteiden käyttöikään. Insinöörit kohtaavat usein ongelman, jossa kesäolosuhteisiin mitoitetut jäähdytyskuivaimet lakkaavat toimimasta tehokkaasti talvella alhaisten lämpötilojen vuoksi, tai jossa väärin valittu adsorptiokuivaimen regenerointilämpötila johtaa liialliseen energiankulutukseen.
Lämpötilariippuvuuksien teoreettiset perusteet
Lämpötilan vaikutuksen ymmärtäminen kuivausprosesseihin edellyttää kostean ilman termodynamiikan perusperiaatteiden tuntemista. Kostea ilma on kuivan ilman ja vesihöyryn seos. Ilman kyky sitoa kosteutta riippuu suoraan lämpötilasta – mitä korkeampi lämpötila, sitä enemmän vettä ilma voi sisältää kaasumaisessa olomuodossa.
Keskeinen parametri on vesihöyryn osapaine. Clausius–Clapeyronin yhtälön mukaan kylläisen höyryn paine kasvaa eksponentiaalisesti lämpötilan noustessa. Tämä tarkoittaa, että jopa pieni ilman lämpötilan aleneminen voi merkittävästi vähentää sen kykyä sitoa kosteutta, mikä aiheuttaa kondensoitumista.
Lämpötila ja jäähdytyskondensaatiokuivaimet

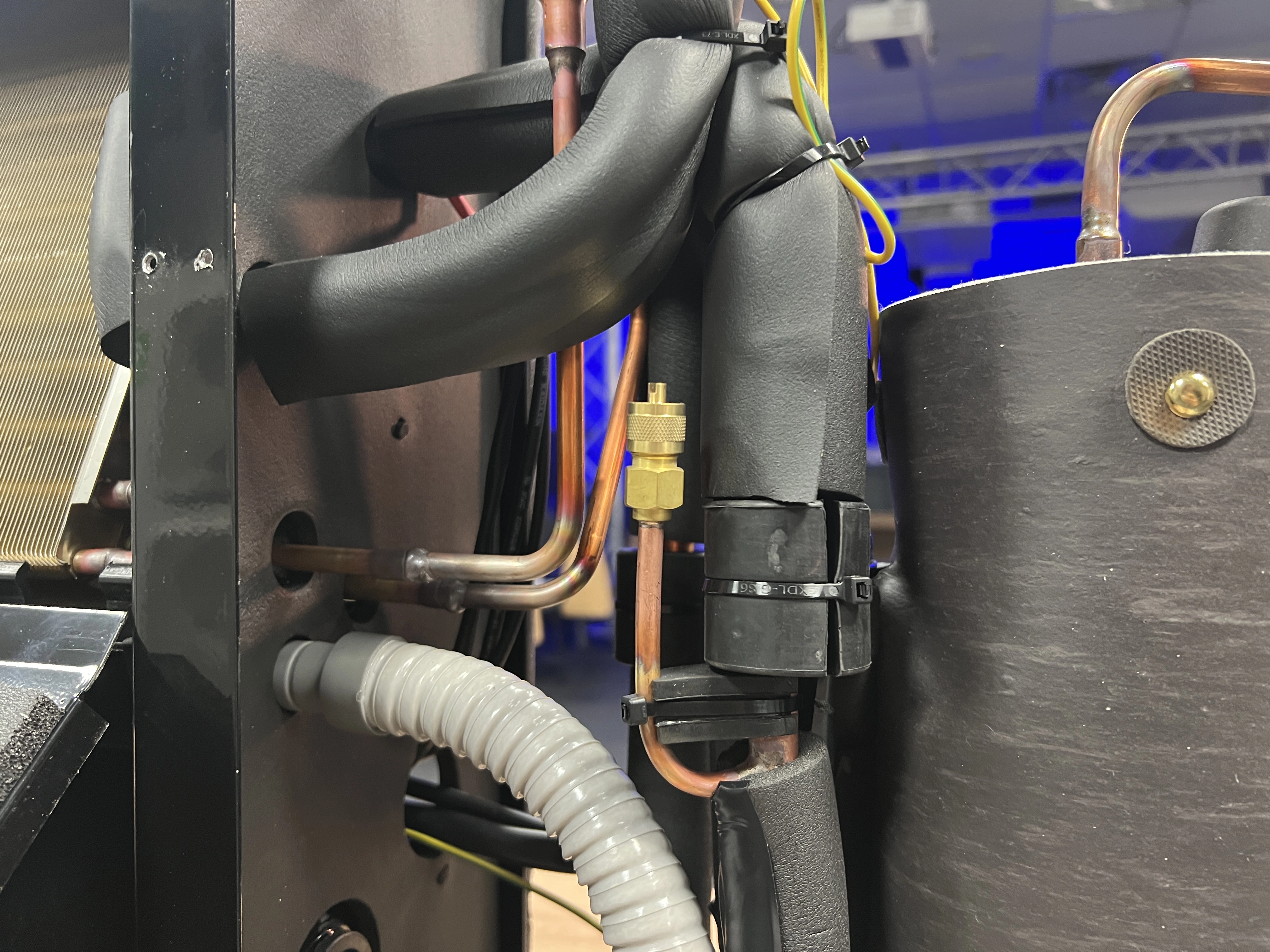

Jäähdytyskondensaatiokuivaimet toimivat jäähdyttämällä ilmaa kastepisteen alapuolelle, jolloin kosteus kondensoituu. Avainparametri on höyrystimen lämpötila, joka määrittää alhaisimman lämpötilan, johon ilma jäähdytetään, ja siten lopullisen kastepisteen.
Yksi jäähdytyskuivainten kriittisistä lämpötilarajoitteista on höyrystimen jäätymisriski alhaisissa lämpötiloissa. Kun höyrystimen pinnan lämpötila laskee alle 0°C (32°F), kosteus voi jäätyä, mikä heikentää merkittävästi lämmönsiirron tehokkuutta ja vaatii lisäenergiaa sulatusjaksoihin.
Useimmilla vakiomallisilla jäähdytyskuivaimilla on käytön lämpötila-alueen rajoituksia. Tyypillisten insinöörisuositusten (kategoria B) mukaan niiden tehokkuus heikkenee merkittävästi, kun ilman lämpötila laskee alle +10°C (50°F), ja noin +5°C (41°F) ja sitä alemmissa lämpötiloissa monien mallien käyttöä ei suositella jäänmuodostusriskin vuoksi. On huomattava, että tarkat arvot riippuvat kuivaimen mallista, valmistajan spesifikaatioista ja kyseisen järjestelmän ominaisuuksista.
Jäähdytyskuivaimien hyötysuhdekerroin (COP) riippuu myös olennaisesti lämpötilasta. COP määritellään hyödyllisen jäähdytyksen ja kulutetun sähkön suhteena. Ympäristön lämpötilan laskiessa COP pienenee, koska kylmäkoneisto toimii epäedullisissa olosuhteissa – höyrystimen ja lauhduttimen lämpötilaero kasvaa.
Adsorptiokuivaimet ja lämpötilan vaikutus

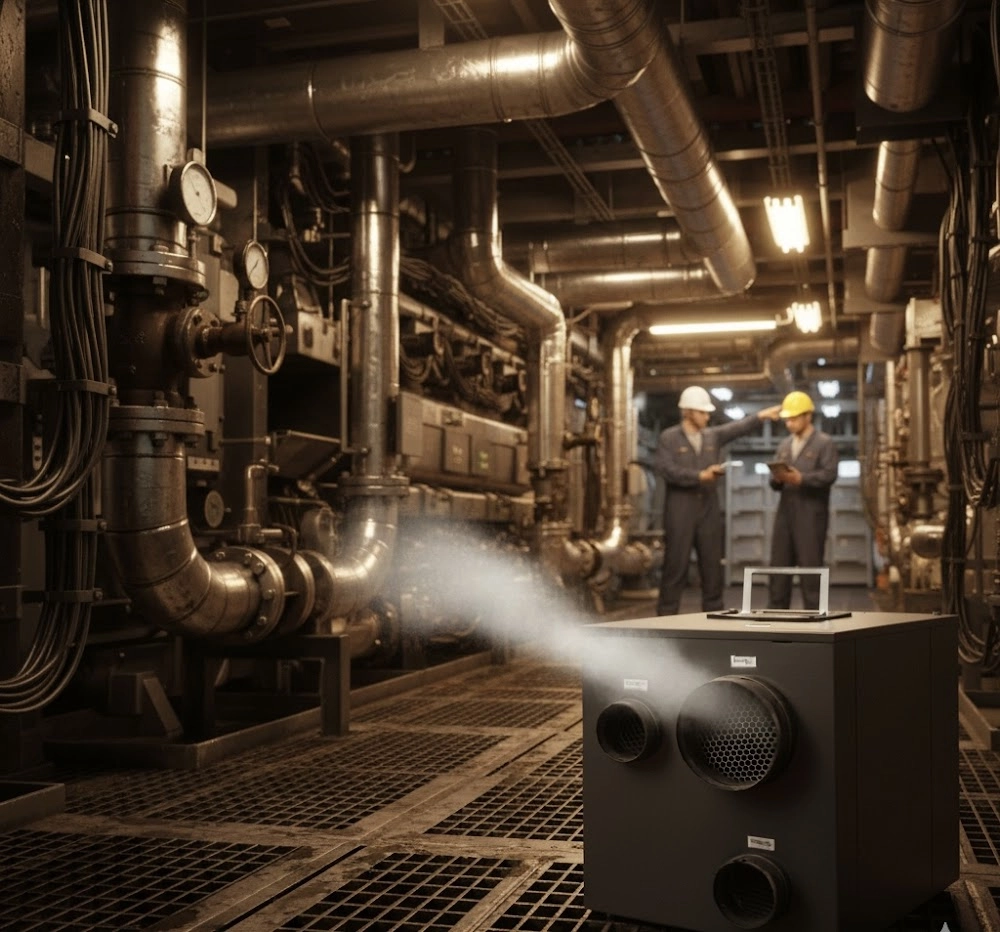

Adsorptio- (desikantti) kuivaimilla on periaatteessa erilaiset lämpötilariippuvuudet kuin jäähdytysjärjestelmillä. Ne voivat toimia laajalla lämpötila-alueella, myös pakkasella, mikä tekee niistä ihanteellisen valinnan kylmiin varastoihin, lämmittämättömiin tiloihin ja talviolosuhteisiin.
Prosessi- eli kuivattavan ilman lämpötila vaikuttaa adsorptiotehokkuuteen. Adsorptioteorian mukaan alhaisempi ilman lämpötila edistää desikantin kosteuden sitomista, koska adsorptio on eksoterminen prosessi, jota lämpötilan lasku suosii. Tämä tarkoittaa, että adsorptiokuivaimet voivat toimia talvella paremmin kuin kesällä, muut olosuhteet samoina.
Kuitenkin adsorptiokuivaimille kriittinen parametri on regenerointilämpötila, jolla palautetaan desikantin kosteudenpoistokyky. Eri desikanttityypit vaativat eri regenerointilämpötiloja:
- Silikageeli – tyypillisesti 120–160°C (248–320°F)
- Molekyyliseulat – voivat vaatia korkeampia lämpötiloja, jopa 200–350°C (392–662°F)
- Litiumkloridi – voidaan regeneroida alemmissa lämpötiloissa, noin 80–100°C (176–212°F)
Mainitut vaihteluvälit ovat tyypillisiä insinöörisuuntaviivoja (kategoria B), ja ne voivat vaihdella valmistajan, desikantin tyypin ja järjestelmän erityispiirteiden mukaan. Optimaalisen regenerointilämpötilan tarkka määrittäminen edellyttää valmistajan dokumentaation tarkistamista.
On tärkeää ymmärtää, että liian alhainen regenerointilämpötila johtaa kosteuden puutteelliseen poistoon desikantista ja siten järjestelmän kokonaiskapasiteetin heikkenemiseen. Toisaalta liian korkea lämpötila lisää energiankulutusta ja voi vahingoittaa desikanttimateriaalia.
Lämpötilariippuvat suorituskykäyrät ja niiden käyttö
Kuivausjärjestelmien käytännön suunnittelussa hyödynnetään lämpötilasta riippuvia suorituskykäyriä, jotka esittävät, miten järjestelmän tehokkuus muuttuu ilman lämpötilan ja suhteellisen kosteuden funktiona. Valmistajat toimittavat nämä käyrät, ja ne ovat keskeinen työkalu oikeaan laitevalintaan.
Käyrien kanssa työskenneltäessä on tärkeää huomioida käyttöolosuhteiden kausivaihtelut. Järjestelmä, joka mitoitetaan vain kesäolosuhteiden perusteella, voi osoittautua talvella toimimattomaksi tai tehottomaksi.
Optimaalinen algoritmi kuivaintyypin valintaan lämpötilaolosuhteet huomioon ottaen voidaan kuvata seuraavasti:
- Määritä lämpötila-alue, jossa järjestelmää käytetään (talven minimiarvot ja kesän maksimiarvot).
- Jos prosessi-ilman minimilämpötila on alle jäähdytyskuivainten raja-arvon (tarkka arvo määritetään valmistajan dokumentaatiosta), valitse adsorptiojärjestelmä.
- Jos lämpötila on kylmäjärjestelmän toiminta-alueella ja vaatimukset lopulliselle kastepisteelle eivät ole kovin tiukat, jäähdytysjärjestelmä voi olla energiatehokkain vaihtoehto.
- Jos tarvitaan erittäin matalia kastepisteitä lämpötilasta riippumatta, etusija kannattaa antaa adsorptiojärjestelmälle.
- Laajalla käyttölämpötila-alueella voidaan harkita hybridiratkaisuja tai kausittaista vaihtamista eri teknologioiden välillä.
Tämä algoritmi ei sisällä kiinteitä numeerisia raja-arvoja, koska tarkat arvot riippuvat projektin erityispiirteistä, vaatimuksista ja laitevalmistajan teknisestä dokumentaatiosta.
Lämpötilan kausivaihtelut ja niiden vaikutus
Maissa, joissa kausivaihtelut ovat selkeitä, kuten Suomessa, vuosittaiset lämpötilavaihtelut voivat olla huomattavia – talvella miinus 20–30°C (-4 – -22°F) ja kesällä +25–30°C (77–86°F). Tämä luo erityisiä haasteita kuivausjärjestelmille.
Jäähdytyskuivaimet osoittavat parhaan suorituskyvyn lämpimänä vuodenaikana, mutta niiden tehokkuus voi heiketä merkittävästi kylminä kuukausina. Tämän kompensoimiseksi voidaan käyttää ohituksia (bypass), tuloilman esilämmitystä tai automaattista suorituskyvyn ohjausta.
Adsorptiokuivaimet säilyttävät tehokkuutensa alhaisissa lämpötiloissa, mutta talvikäytössä on huomioitava, että kylmä regenerointi-ilma vaatii enemmän energiaa lämmitettäväksi vaadittuun lämpötilaan. Kesällä taas tuloilman lämpötila on korkeampi, mikä vähentää sen lämmittämiseen tarvittavaa energiaa.
Terminen integrointi ja energiatehokkaat ratkaisut
Kuivausjärjestelmien energiatehokkuutta voidaan parantaa merkittävästi integroimalla ne lämpöteknisesti rakennuksen muihin järjestelmiin. Tämä koskee erityisesti adsorptiokuivaimia, jotka tarvitsevat korkealämpöistä lämpöä regenerointiin.
Tehokkaita termisen integroinnin strategioita ovat:
- Prosessien hukkalämmön hyödyntäminen desikanttien regenerointiin
- Kylmäkoneiden lauhduttimien lämmön hyödyntäminen
- Monivaiheinen regenerointi, joka mahdollistaa eri lämpötilatasojen lämmön käytön
- Ilman esijäähdytys ennen adsorptiokuivaimia niiden tehokkuuden parantamiseksi
- Käsitellyn ilman jälkijäähdytys kompensoimaan adsorptiossa syntyvää lämpötilan nousua
Esijäähdytys ennen adsorptiokuivainta on erityisen tehokas kesällä, kun tuloilman lämpötila on korkea. Jäähdytys kastepisteen lähelle (ilman kondensaatiota) voi parantaa adsorptiotehoa merkittävästi.
Lämpötilastrategiat eri käyttökohteisiin
Eri kuivausjärjestelmien käyttökohteilla on omat lämpötilapiirteensä, jotka on huomioitava suunnittelussa.

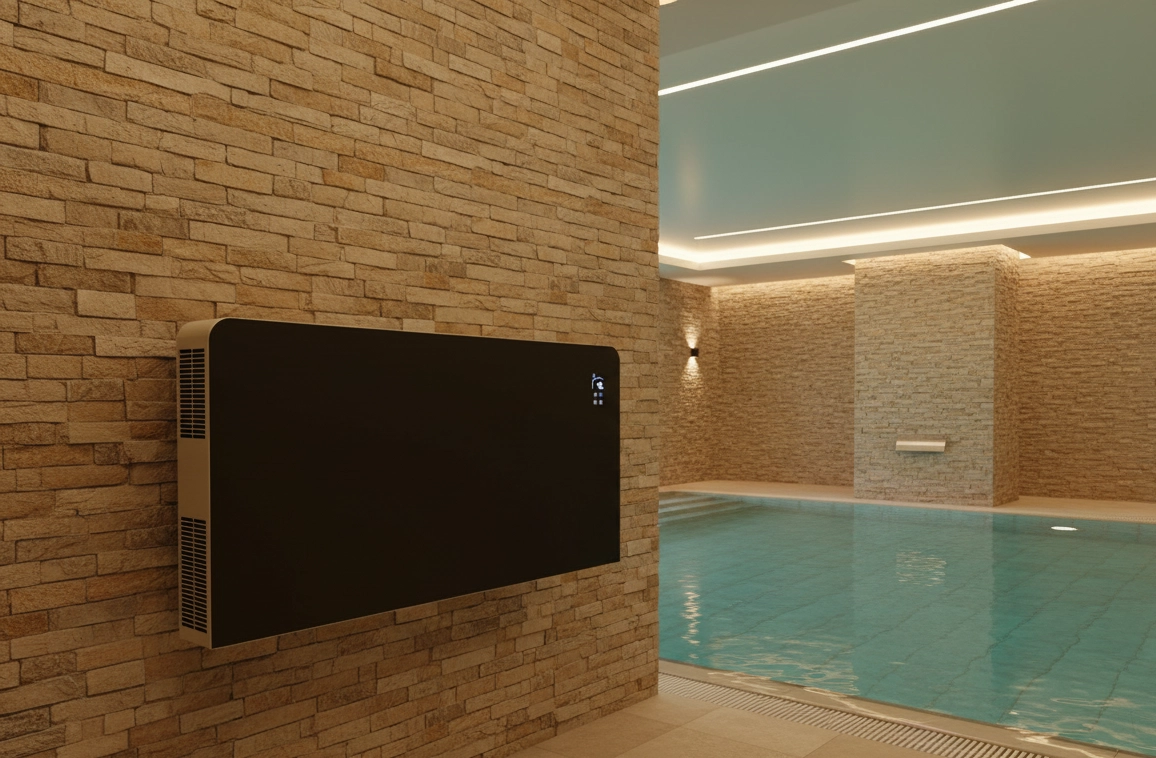

Uima-altaissa vallitsee korkea lämpötila (noin 28–30°C tai 82–86°F) ja korkea suhteellinen kosteus. Näissä oloissa uima-allasalueen ilmankuivaimet ovat yleensä tehokkaita, mutta on otettava huomioon kondensaation riski rakennusosien kylmillä pinnoilla, erityisesti talvella.
Varasto- ja logistiikkatiloille on tyypillinen laaja lämpötila-alue – lämmittämättömistä varastoista, joissa lämpötila on lähellä ulkoilmaa, kylmähuoneisiin, joissa vallitsee pakkaslämpötila. Tällaisissa oloissa ilmankäsittelylaitteiden merkitys korostuu ja adsorptiokuivaimet ovat usein ainoa mahdollinen ratkaisu.
Lääke- ja elintarviketeollisuus vaativat usein sekä lämpötilan että kosteuden tarkkaa hallintaa. Tällöin saatetaan tarvita jäähdytys- ja adsorptiokuivauksen yhdistelmää sekä käsitellyn ilman tarkan lämpötilan ohjausta.
Tyypilliset lämpötilaan liittyvät suunnitteluvirheet
Kokemus osoittaa, että kuivausjärjestelmien suunnittelussa esiintyy useita tyypillisiä virheitä, jotka johtuvat lämpötekijöiden riittämättömästä huomioimisesta:
- Kausivaihtelujen aliarviointi – järjestelmän mitoittaminen vain kesäolosuhteisiin voi johtaa käyttökelvottomuuteen talvella.
- Jäähdytyskuivainten lämpörajojen sivuuttaminen – tällaisten järjestelmien asentaminen matalalämpöisiin tiloihin johtaa tehottomaan toimintaan.
- Väärä regenerointilämpötilan valinta – liian alhainen lämpötila ei tarjoa riittävää desikantin regenerointia, liian korkea johtaa liialliseen energiankulutukseen.
- Adsorption jälkeisen lämpötilan nousun huomioimatta jättäminen – veden adsorptio on eksoterminen prosessi, joka nostaa käsitellyn ilman lämpötilaa.
- Lämpötilavalvonnan puute – mikä voi johtaa kondensaatioon, jäätymiseen tai järjestelmän ylikuumenemiseen.
Usein kysytyt kysymykset
Missä lämpötilassa jäähdytyskuivaimet lakkaavat toimimasta tehokkaasti?
Jäähdytyskuivaimien tehokkuus alkaa heiketä merkittävästi, kun ilman lämpötila laskee alle +10°C (50°F), vaikka tarkka arvo riippuu mallista ja valmistajan spesifikaatioista (kategoria B). Noin +5°C (41°F) ja sitä alemmissa lämpötiloissa monien vakiomallien käyttöä ei suositella höyrystimen jäätymisriskin vuoksi. Tietyn mallin tarkat käyttörajat on tarkistettava valmistajan teknisestä dokumentaatiosta.
Tarkoittaako aina korkeampi regenerointilämpötila parempaa adsorptiokuivaimen suorituskykyä?
Ei aina. Vaikka regenerointilämpötilan nosto tiettyyn rajaan saakka parantaa kosteuden poistumista desikantista, lisänosto ei välttämättä tuota suhteellista hyötyä ja lisää energiankulutusta. Lisäksi liian korkea lämpötila voi vahingoittaa desikanttimateriaalia. Jokaisella desikanttityypillä on oma optimaalinen regenerointilämpötila-alue, jonka valmistaja ilmoittaa. Optimaalinen regenerointilämpötila riippuu myös vaaditusta lopullisesta kastepisteestä – mitä matalampi kastepiste tarvitaan, sitä korkeampi regenerointilämpötila voi olla tarpeen.
Onko järkevää käyttää esijäähdytystä ennen adsorptiokuivainta?
Esijäähdytyksen tarkoituksenmukaisuus riippuu ilman alkuolosuhteista ja taloudellisista tekijöistä. Yleisesti ottaen esijäähdytys parantaa adsorptiotehoa, erityisesti kun tuloilman lämpötila on korkea. Se vaatii kuitenkin lisäinvestointeja ja jäähdytysenergiaa. Usein optimaalinen ratkaisu on jäähdyttää ilma lämpötilaan, joka on lähellä kastepistettä mutta ilman kondensaatiota, mikä maksimoi desikantin adsorptiokyvyn ilman liiallisia jäähdytyskustannuksia. Esijäähdytyksen tarkat parametrit tulee määrittää teknisen laskelman perusteella kohdekohtaisesti.
Johtopäätökset
Lämpötila on kriittisen tärkeä tekijä, joka määrää ilman kuivausjärjestelmien tehokkuuden. Näitä järjestelmiä suunniteltaessa on huomioitava paitsi kosteus- myös lämpötilaparametrit, mukaan lukien kausivaihtelut ja käyttökohteen erityisvaatimukset.
Jäähdytyskondensaatiokuivaimet ovat tehokkaimpia kohtuullisissa ja korkeissa lämpötiloissa, mutta niillä on rajoituksia alhaisissa lämpötiloissa. Adsorptiokuivaimet voivat toimia laajalla lämpötila-alueella, mukaan lukien pakkasella, mutta vaativat regenerointilämpötilan huolellisen valinnan optimaalisen suorituskyvyn ja energiankulutuksen tasapainottamiseksi.
Kuivausjärjestelmän tyypin ja sen kokoonpanon optimaalinen valinta tulee perustaa kattavaan analyysiin käyttöolosuhteiden lämpötiloista, vaaditusta loppukosteudesta, energiaan liittyvistä tekijöistä ja taloudellisista näkökohdista. Monissa tapauksissa tehokkain ratkaisu voi olla eri kuivausteknologioiden yhdistelmä, jossa älykäs ohjaus mukautuu muuttuviin olosuhteisiin.
