Seinäasennettavat puhallinkonvektorit FHW-sarja

Seinäasennettavat fan-coilit eivät ulkonäöltään juuri eroa tavallisten split-järjestelmien sisäyksiköistä. Ne asennetaan seinälle tietylle etäisyydelle katosta. Seinäasennettavat fan-coilit toimitetaan yleensä kaukosäätimien ja sisäänrakennetun kolmisuuntaisen venttiilin kanssa (kokoonpano sovitaan asiakkaan yksilöllisen pyynnön mukaan ennen tilauksen tekemistä). Tämän tyyppistä laitteistoa asennetaan useimmiten pieniin toimistotiloihin.

Jäähdytysteho: 1,23 ... 3,76 kW

Lämmitysteho: 1,34 ... 4,28 kW

Haluatko ostaa tai onko sinulla kysyttävää?

Seinäasennettavat puhallinkonvektorit FHW-sarja

Mycond

Seinäasennettavat Fan Coil -yksiköt

FHW:n puhallinkonvektorit voidaan liittää Modbus-verkkoon, jolloin voit liittyä Smart Home -järjestelmään ja automatisoida talon ilmastoinnin ohjauksen.

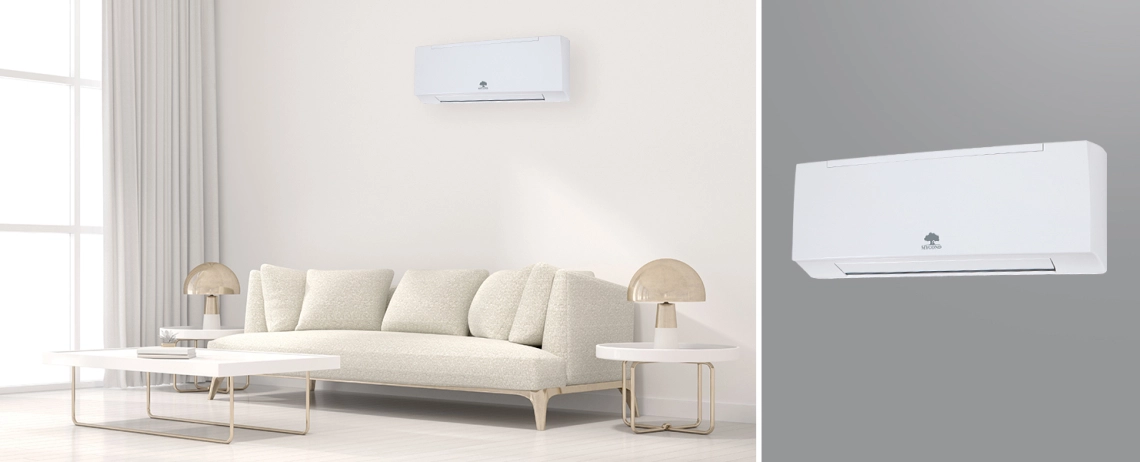

MyCond FHW Seinäasennettava puhallinkonvektorilaite tehokkaaseen ilmansäätöön.

MyCond FHW Seinäasennettava puhallinkonvektorilaite modernissa sisustuksessa.

Mycondin seinään asennettavien puhallinkonvektorien edut:

Valinnainen 2/3-tieventtiili ja kondenssivesipumppu voidaan asentaa koteloon.
Valinnainen BLDC-puhallinmoottori.
Valinnainen sähkölämmitin.

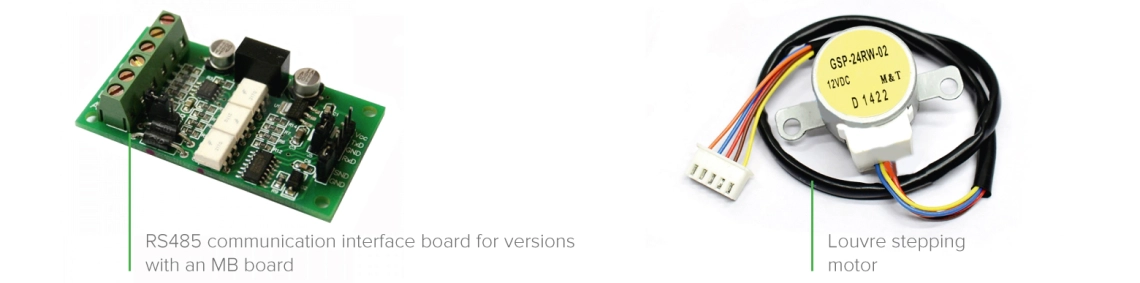

Laitekokoonpano :

FWH-1 ilman ohjauskorttia (tarvitaan ulkoinen termostaatti)

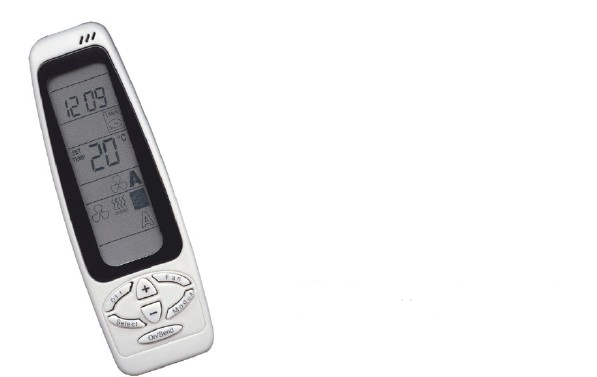

FWH-T1 ohjauskortilla ja IR-vastaanottimella (IR-kaukosäädin sisältyy)
FHW-MB1, jossa on ohjauskortti ja Modbus-moduuli (IR-kaukosäädin lisävarusteena)

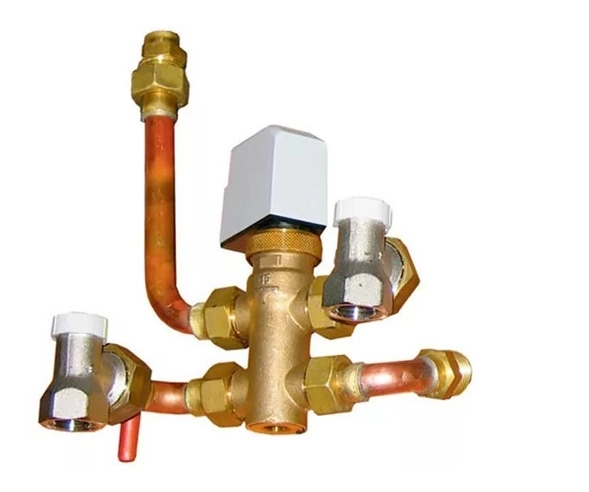

MyCond FHW Pystysuora asennussarja puhallinkonvektorille.

MyCond FHW Kaavio seinään asennettavan puhallinkonvektorin osista.

MyCond FHW -sarjan seinään asennettavat puhallinkonvektorilaitteet kytkettyinä Modbus-verkkoon.

Tekniset tiedot	Yksiköt	FHW1						FHW2
Nopeuksien lukumäärä		1	2	3	4	5	6	1	2	3	4	5	6
		min.	keskiarvo		max.			min.		keskiarvo.		max.
Ilmavirta	m3/h	205	270	340	375	470	500	250	305	365	400	480	545
Jäähdytysteho yhteensä	kW	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
Jäähdytysteho	kW	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
Lämmitysteho	kW	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
Painehäviö (jäähdytys)	kPa	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
Painehäviö (lämmitys)	kPa	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
Tehonkulutus	W	12	14	17	18	24	30	12	14	18	20	24	32
Äänitehotaso	dB(A)	35	41	46	48	52	53	39	43	47	49	53	55
Äänenpainetaso (*)	dB(A)	26	32	37	39	43	44	30	34	38	40	44	46

Tekniset tiedot	Yksiköt	FHW3						FHW4
Nopeuksien lukumäärä		1	2	3	4	5	6	1	2	3	4	5	6
		min.	keskiarvo		max.				min.		keskiarvo		max.
Ilmavirta	^m3/h	280	375	480	545	730	780	300	440	500	610	675	790
Jäähdytysteho yhteensä	kW	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
Jäähdytysteho	kW	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
Lämmitysteho	kW	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
Painehäviö (jäähdytys)	kPa	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
Painehäviö (lämmitys)	kPa	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
Tehonkulutus	W	16	21	26	29	38	46	17	23	27	32	35	48
Äänitehotaso	dB(A)	35	40	45	48	55	57	36	43	46	51	54	57
Äänenpainetaso (*)	dB(A)	26	31	36	39	46	48	27	34	37	42	45	48

Tekniset tiedot viittaavat seuraaviin käyttöparametreihin:
JÄÄHDYTYS. Tuloilman lämpötila: tuloilman lämpötila: +27 °C (kuivalämpötila) +19 °C (märkälämpötila) Tulo-/lähtöveden lämpötila: +27 °C (kuivalämpötila) +19 °C (märkälämpötila): +7/12 °C
LÄMMITYS. Tuloilman lämpötila +20 °C. Tulo-/lähtöveden lämpötila: +50/45 °C.
* Äänenpainetaso on 9 dB(A) alhaisempi kuin äänitehotaso ja viittaa tilavuudeltaan 100 m3 :n huoneeseen ja äänen heijastusaikaan 0,5 s.

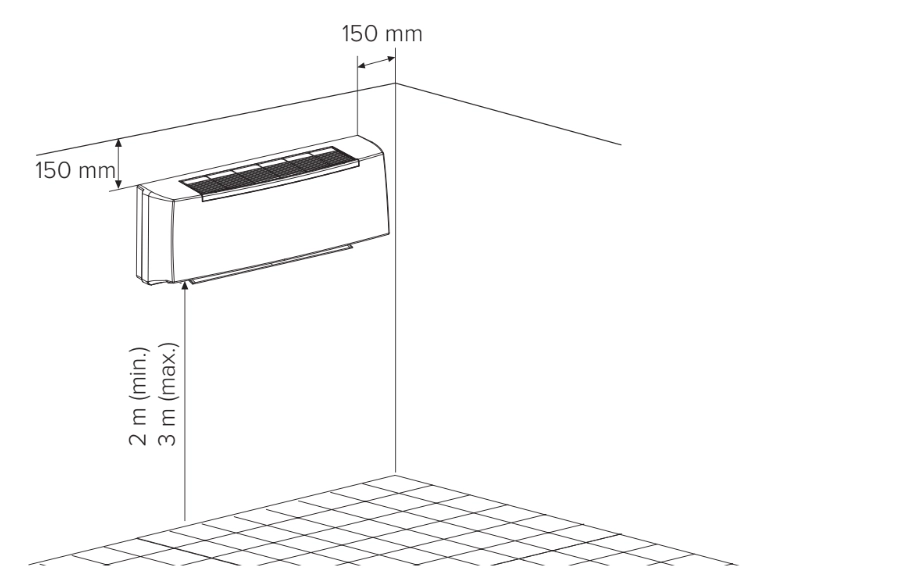

Asennusmenetelmä

MyCond Kuva FHW-puhallinkonvektorien seinäasennusmenetelmästä.

Mitat

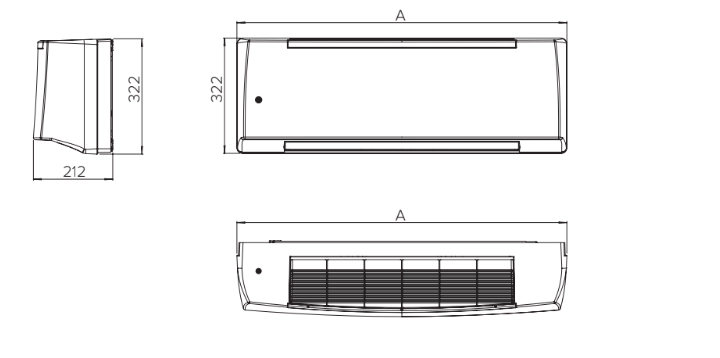

Yleinen järjestely

MyCond FHW Seinäasennettavat puhallinkonvektorit, joissa on Modbus-ohjaus älykästä kotiautomaatiota varten.

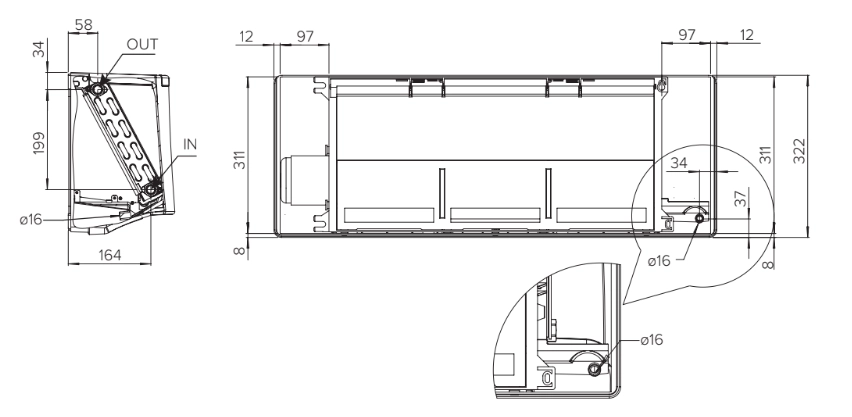

Asennusetäisyydet

MyCond FHW Seinään asennettava puhallinkonvektorilaite, joka soveltuu älykkään kodin integrointiin.

Asennusetäisyydet

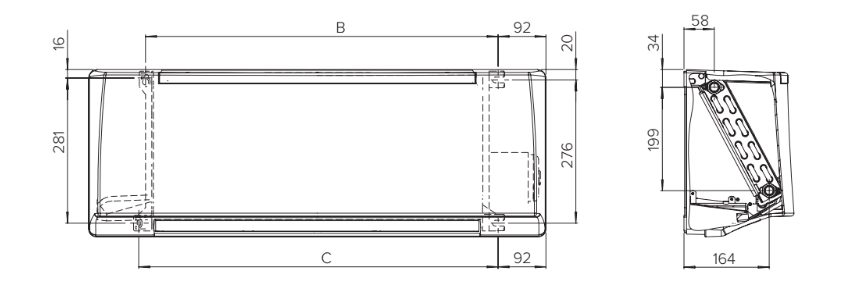

MyCond FHW-sarjan seinään asennettavien puhallinkonvektorien mitat.

FHW-yksiköiden mitat

Malli	A	B	C
FHW1	880	678	691
FHW2	880	678	691
FHW3	1185	983	996
FHW4	1185	983	996

FHW-yksiköiden paino

Malli	Nettopaino (kg)
	FHW 1	FHW 2	FHW 3	FHW 4
Ilman venttiiliä	12	12	16	16
Venttiilin kanssa	13	13	17	17
