MRF 7

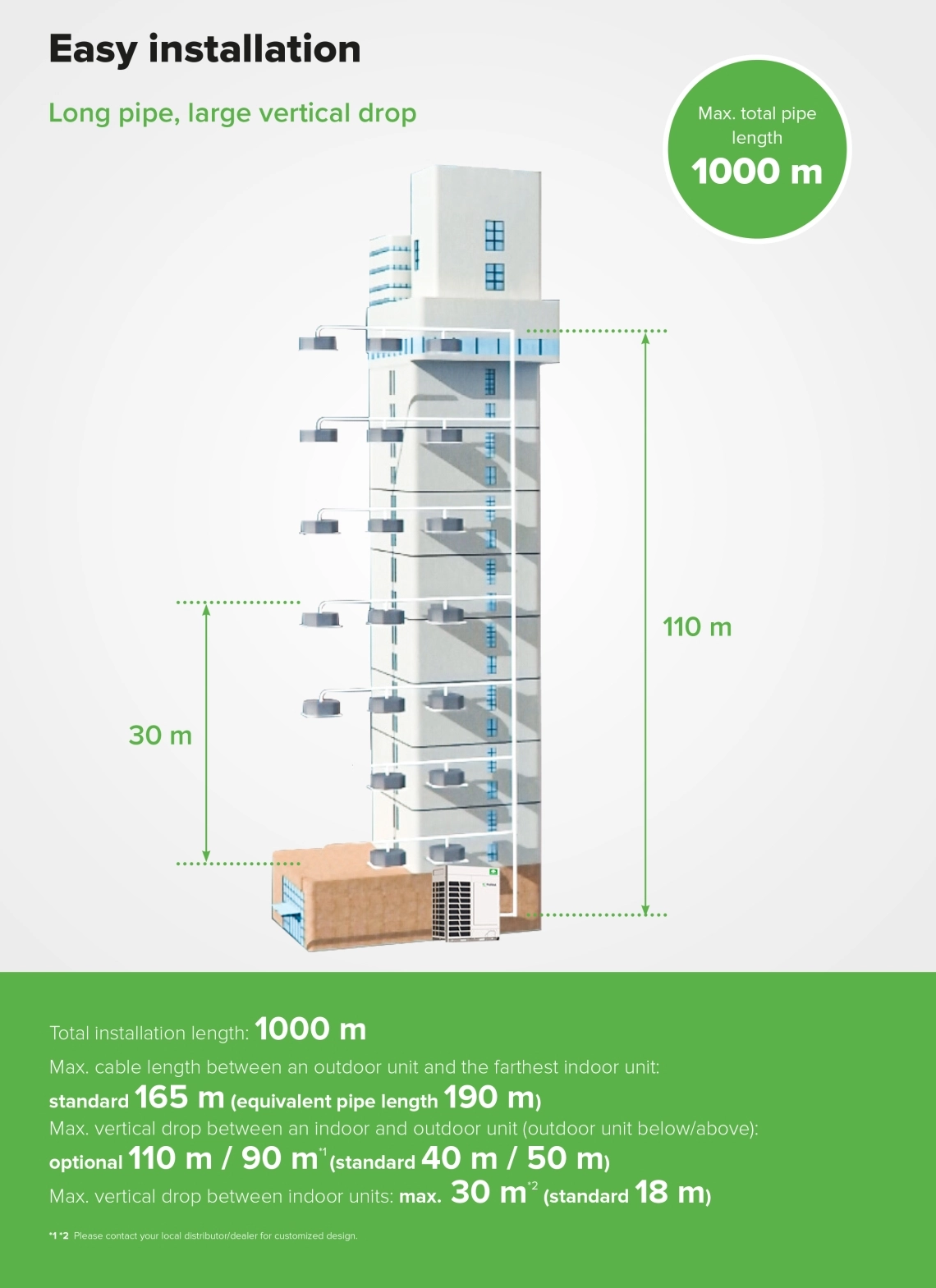

Tämä varmistaa joustavan asennuksen kaikkiin olosuhteisiin ja mahdollistaa tehokkaan toiminnan jopa monimutkaisimmissa projekteissa. Luotettavuutensa ja monipuolisuutensa ansiosta järjestelmä on helpompi asentaa ja käyttää, mikä tekee siitä kätevän ratkaisun monille laitoksille.

Kompressoritekniikat

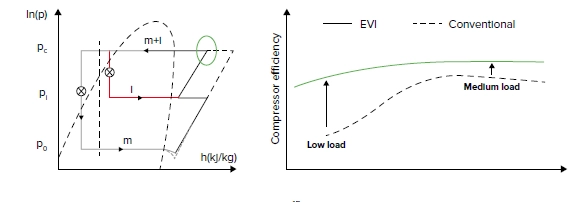

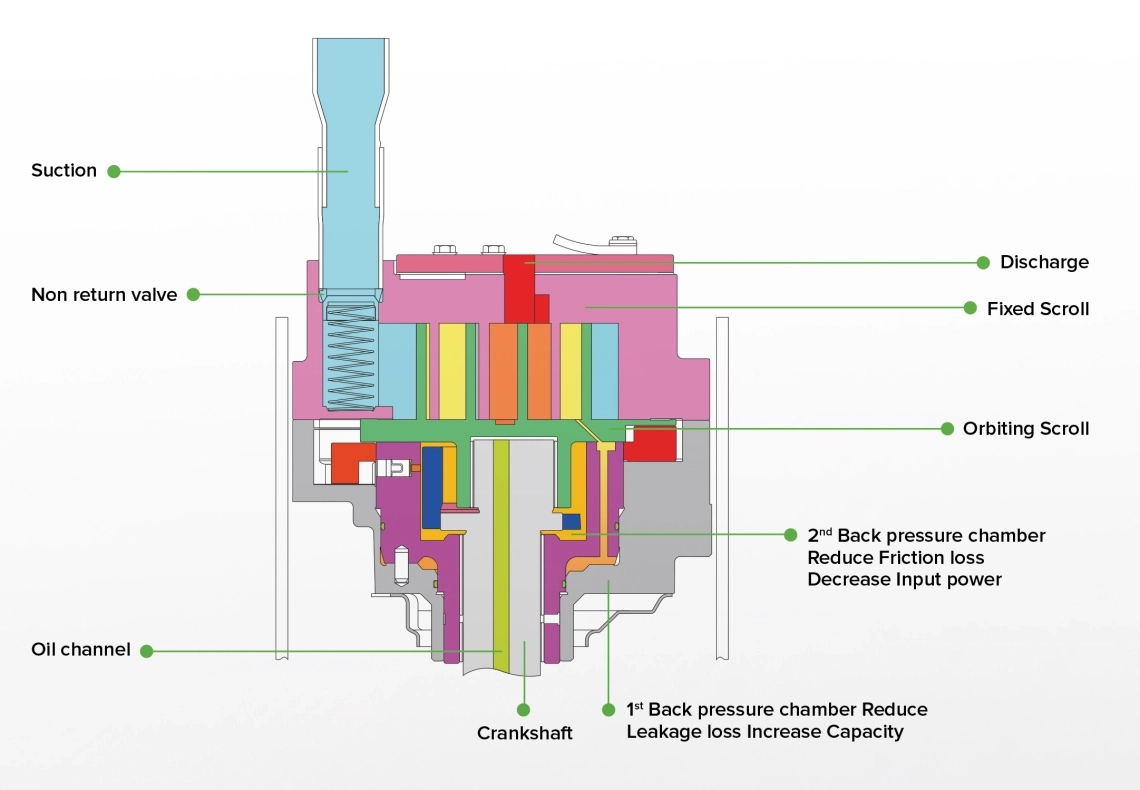

Uusi MRF 7-H -sarja on varustettu kompressorilla, jossa on tehostettu höyryn ruiskutus (EVI) -tekniikka puristuskammioon, mikä lisää kylmäaineen kiertonopeutta 15 % ja lämmitystehoa 30 % perinteisiin kompressoreihin verrattuna. Integroitu takaiskuventtiili lisää järjestelmän hyötysuhdetta entisestään 5 %. Jäähdytystilassa tasainen jäähdytysteho varmistetaan jopa +53 °C:n ulkolämpötilassa.

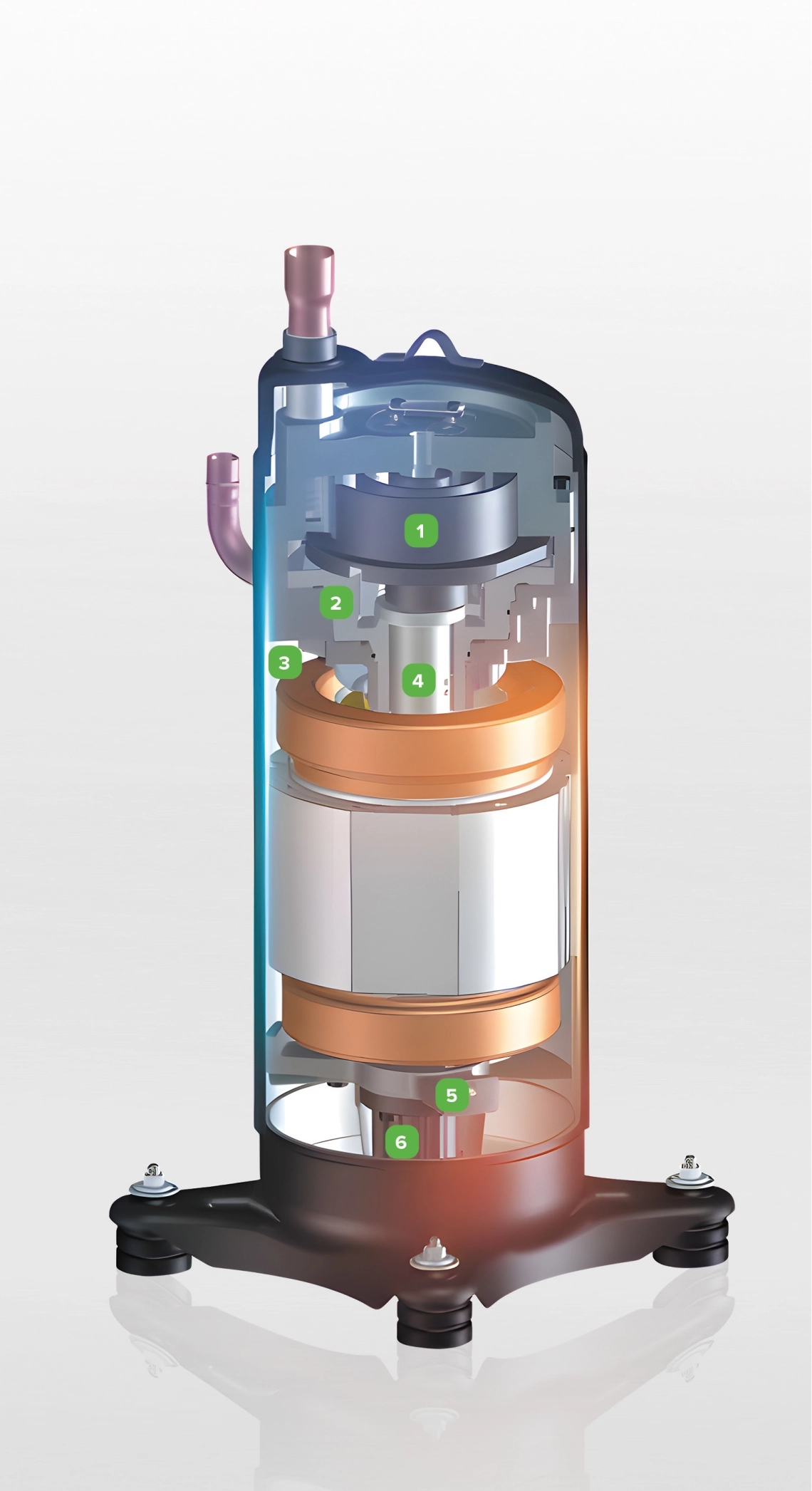

1. Kompressorin kierukka on valmistettu pehmeämmästä materiaalista, mikä vähentää vuotoja ja mekaanista kulumista perinteisiin kierukkakompressoreihin verrattuna.
2. Erityisesti muotoiltu kierukkamekanismi ja paineenalennusventtiili lisäävät järjestelmän vakautta ja kompressorin tehokkuutta.
3. Luotettava ja tehokas voitelujärjestelmä korkeapainekammiolla varmistaa kaikkien kompressorin osien tehokkaan voitelun ja alhaisen öljynkulutuksen.
4. Rungon ja kotelon integroitu rakenne varmistaa kompressorin vakaan toiminnan.
5. Kolmivaiheinen öljynjakelujärjestelmä kompressorin sisällä:
   - Painovoimainen öljynpalautus
   - Keskipakoisöljyn erotin
   - Rakenteellinen öljynerotin
6. Uusi öljypumpun rakenne mahdollistaa järjestelmän toiminnan suurilla nopeuksilla ilman lisäöljynkulutusta, mikä parantaa voitelutehokkuutta ja vähentää kitkahäviöitä.

Yksinkertaistettu laitteiden käyttö ja huolto

• Langaton yhteys
  Tapaa maailman ensimmäinen MRF-järjestelmä, jossa on langaton tiedonsiirto sisä- ja ulkoyksiköiden välillä.
  Yksiköiden välinen tiedonsiirron reititys järjestelmässä on tullut entistä kätevämmäksi.
• Jännitteetön venttiilien ohjaustekniikka
  Vaikka sisäyksikkö sammuisi, järjestelmä voi käyttää tietoliikennekaapeleita EEV:n ohjaamiseen.

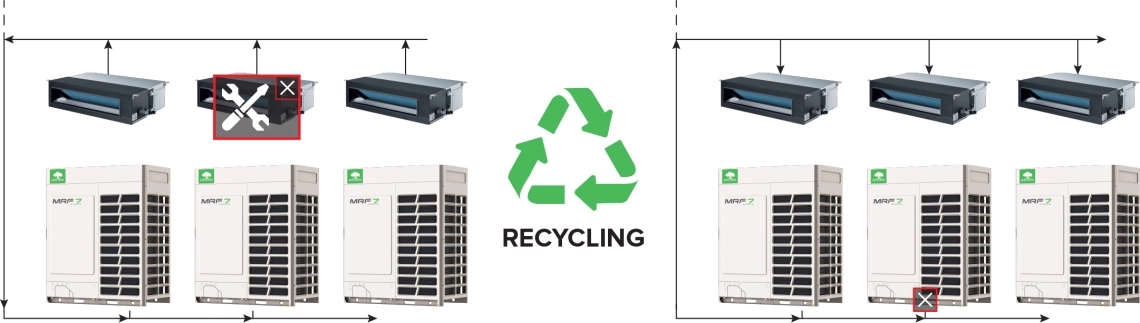

  Tämä mahdollistaa viallisen sisäyksikön turvallisen sammuttamisen pysäyttämättä koko MRF-järjestelmän toimintaa.
• Luotettava tuulettimen redundanssitekniikka
  Kaksoistuuletinjärjestelmämme varmistaa luotettavuuden: jos toinen tuuletin vikaantuu, toinen aktivoituu välittömästi varatilassa varmistaen järjestelmän keskeytymättömän toiminnan.

Tekniset tiedot

3-vaiheinen/380...400V/50(60)Hz

Yksimoduulinen: MOH7-08X2EW2AD(L), MOH7-10X2EW2AD(L), MOH7-12X2EW2AD(L)

^{1 Nimellisolosuhteet:
Sisälämpötila (jäähdytys): 27 °C DB / 19 °C WB, sisälämpötila (lämmitys): 20 °C DB / 14,5 °C WB.
Ulkolämpötila (jäähdytys): 35 °C DB / 24 °C WB, ulkolämpötila (lämmitys): 7 °C DB / 6 °C WB.
2 Tiedot on mitattu vastaavalle 7,5 m pitkälle putkelle, jonka korkeusero on 0 m.
Melutaso mitataan kolmannen oktaavin kaistalla puolikaiuttomassa kammiossa reaaliaikaisen analysaattorin ja kalibroidun äänitasomittarin avulla.
Tämä kuvaa melutasoa äänenpaineena.
3 Käytä suojattua johtoa varmistaaksesi ohjaussignaalien siirron ulkoyksiköstä sisäyksikön elektroniseen paisuntaventtiiliin, jos sisäyksikkö
on jännitteetön. Tiedonsiirtokaapelin halkaisijan on oltava vähintään 2 × 1,5 mm².
Valmistaja voi muuttaa teknisiä tietoja ilman ennakkoilmoitusta tuoteparannuksen vuoksi.}

3-vaiheinen/380...400V/50(60)Hz

Yksimoduulinen: MOH7-14X2EW2AD(L), MOH7-16X2EW2AD(L), MOH7-18X2EW2AD(L)

^{1 Nimellisolosuhteet:
Sisälämpötila (jäähdytys): 27 °C DB / 19 °C WB, sisälämpötila (lämmitys): 20 °C DB / 14,5 °C WB.
Ulkolämpötila (jäähdytys): 35 °C DB / 24 °C WB, ulkolämpötila (lämmitys): 7 °C DB / 6 °C WB.
2 Tiedot on mitattu vastaavalle 7,5 m pitkälle putkelle, jonka korkeusero on 0 m.
Melutaso mitataan kolmannen oktaavin kaistalla puolikaiuttomassa kammiossa reaaliaikaisen analysaattorin ja kalibroidun äänitasomittarin avulla.
Tämä kuvaa melutasoa äänenpaineena.
3 Käytä suojattua johtoa varmistaaksesi ohjaussignaalien siirron ulkoyksiköstä sisäyksikön elektroniseen paisuntaventtiiliin, jos sisäyksikkö
on jännitteetön. Tiedonsiirtokaapelin halkaisijan on oltava vähintään 2 × 1,5 mm².
Valmistaja voi muuttaa teknisiä tietoja ilman ennakkoilmoitusta tuoteparannuksen vuoksi.}

3-vaiheinen/380...400V/50(60)Hz

Yksimoduulinen: MOH7-20X2EW2AD(L), MOH7-22X2EW2AD(L), MOH7-24X2EW2AD(L)

^{1 Nimellisolosuhteet:
Sisälämpötila (jäähdytys): 27 °C DB / 19 °C WB, sisälämpötila (lämmitys): 20 °C DB / 14,5 °C WB.
Ulkolämpötila (jäähdytys): 35 °C DB / 24 °C WB, ulkolämpötila (lämmitys): 7 °C DB / 6 °C WB.
2 Tiedot on mitattu vastaavalle 7,5 m pitkälle putkelle, jonka korkeusero on 0 m.
Melutaso mitataan kolmannen oktaavin kaistalla puolikaiuttomassa kammiossa reaaliaikaisen analysaattorin ja kalibroidun äänitasomittarin avulla.
Tämä kuvaa melutasoa äänenpaineena.
3 Käytä suojattua johtoa varmistaaksesi ohjaussignaalien siirron ulkoyksiköstä sisäyksikön elektroniseen paisuntaventtiiliin, jos sisäyksikkö
on jännitteetön. Tiedonsiirtokaapelin halkaisijan on oltava vähintään 2 × 1,5 mm².
Valmistaja voi muuttaa teknisiä tietoja ilman ennakkoilmoitusta tuoteparannuksen vuoksi.}

3-vaiheinen/380...400V/50(60)Hz

Yksimoduulinen: MOH7-26X2EW2AD(L) , MOH7-28X2EW2AD(L ), MOH7-30X2EW2AD(L)

^{1 Nimellisolosuhteet:
Sisälämpötila (jäähdytys): 27 °C DB / 19 °C WB, sisälämpötila (lämmitys): 20 °C DB / 14,5 °C WB.
Ulkolämpötila (jäähdytys): 35 °C DB / 24 °C WB, ulkolämpötila (lämmitys): 7 °C DB / 6 °C WB.
2 Tiedot on mitattu vastaavalle 7,5 m pitkälle putkelle, jonka korkeusero on 0 m.
Melutaso mitataan kolmannen oktaavin kaistalla puolikaiuttomassa kammiossa reaaliaikaisen analysaattorin ja kalibroidun äänitasomittarin avulla.
Tämä kuvaa melutasoa äänenpaineena.
3 Käytä suojattua johtoa varmistaaksesi ohjaussignaalien siirron ulkoyksiköstä sisäyksikön elektroniseen paisuntaventtiiliin, jos sisäyksikkö
on jännitteetön. Tiedonsiirtokaapelin halkaisijan on oltava vähintään 2 × 1,5 mm².
Valmistaja voi muuttaa teknisiä tietoja ilman ennakkoilmoitusta tuoteparannuksen vuoksi.}

3-vaiheinen/380...400 V/50(60) Hz

Yksimoduulinen: MOH7-32X2EW2AD(L), MOH7-34X2EW2AD(L)

^{1 Nimellisolosuhteet:
Sisälämpötila (jäähdytys): 27 °C DB / 19 °C WB, sisälämpötila (lämmitys): 20 °C DB / 14,5 °C WB.
Ulkolämpötila (jäähdytys): 35 °C DB / 24 °C WB, ulkolämpötila (lämmitys): 7 °C DB / 6 °C WB.
2 Tiedot on mitattu vastaavalle 7,5 m pitkälle putkelle, jonka korkeusero on 0 m.
Melutaso mitataan kolmannen oktaavin kaistalla puolikaiuttomassa kammiossa reaaliaikaisen analysaattorin ja kalibroidun äänitasomittarin avulla.
Tämä kuvaa melutasoa äänenpaineena.
3 Käytä suojattua johtoa varmistaaksesi ohjaussignaalien siirron ulkoyksiköstä sisäyksikön elektroniseen paisuntaventtiiliin, jos sisäyksikkö
on jännitteetön. Tiedonsiirtokaapelin halkaisijan on oltava vähintään 2 × 1,5 mm².
Valmistaja voi muuttaa teknisiä tietoja ilman ennakkoilmoitusta tuoteparannuksen vuoksi.}

Mitat

MOH7-08X2EW2AD(L), MOH7-10X2EW2AD(L), MOH7-12X2EW2AD(L), MOH7-14X2EW2AD(L), MOH7-16X2EW2AD(L), MOH7-18X2EW2AD(L)

MOH7-20X2EW2AD(L), MOH7-22X2EW2AD(L), MOH7-24X2EW2AD(L), MOH7-26X2EW2AD(L), MOH7-28X2EW2AD(P)

MOH7-08X2EW2AD(L), MOH7-10X2EW2AD(L), MOH7-12X2EW2AD(L), MOH7-14X2EW2AD(L), MOH7-16X2EW2AD(L), MOH7-18X2EW2AD(L)
