Monipuoliset puhallinkonvektorit SEC/F-sarja

Etusivu / Catalog / Ilmastointi / Fan Coil Units (FCU) / Lattialla seisovat Fan Coil -yksiköt / Monipuoliset puhallinkonvektorit SEC/F-sarja
Sarjassa esitelty tuotevalikoima on suunniteltu tiloihin, joissa on pieni pinta-ala. Tarvitset vain yhden laitteen huoneen jäähdyttämiseen tai lämmittämiseen. Puhallinkonvektori on varustettu keskipakopuhaltimella, jonka avulla voidaan saavuttaa merkittävä kapasiteetti alhaisilla meluominaisuuksilla
Jäähdytysteho: 0,57 ... 8,52 kW
Lämmitysteho: 0,64 ... 10,53 kW

Haluatko ostaa tai onko sinulla kysyttävää?
Monipuoliset puhallinkonvektorit SEC/F-sarja
Mycond
Lattialla seisovat Fan Coil -yksiköt

Sarja mahdollistaa asennuksen eri asentoihin. Valikoiman lisävarusteita avulla fani-kierukkayksikkö voidaan mukauttaa täydellisesti erityisiin käyttöolosuhteisiin.

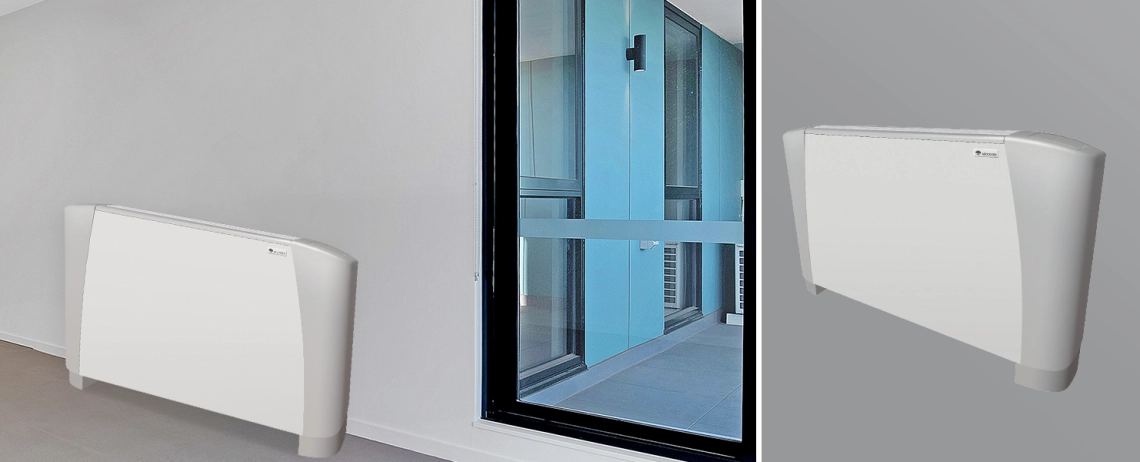

SEC/F-sarjan fani-kierukkayksiköt asennettuna moderneihin sisätiloihin.



Tärkeimmät ominaisuudet:

  • Voidaan varustaa EC-faneilla vaihtoehtona
  • Staattinen paine jopa 50 Pa
  • Pystysuora tai vaakasuora muotoilu
  • 2- tai 4-putkinen muotoilu
  • Etä- tai integroitu ohjauspaneeli

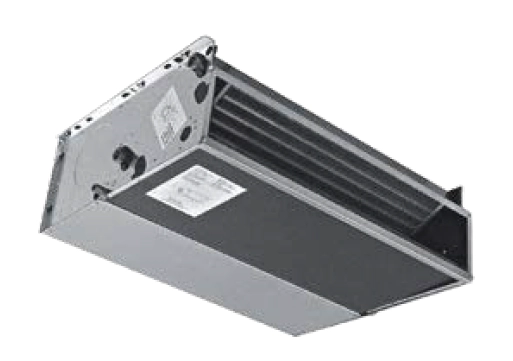

Monipuolinen fani-kierukkayksikkö SEC/F-sarjasta esillä sisätiloissa.

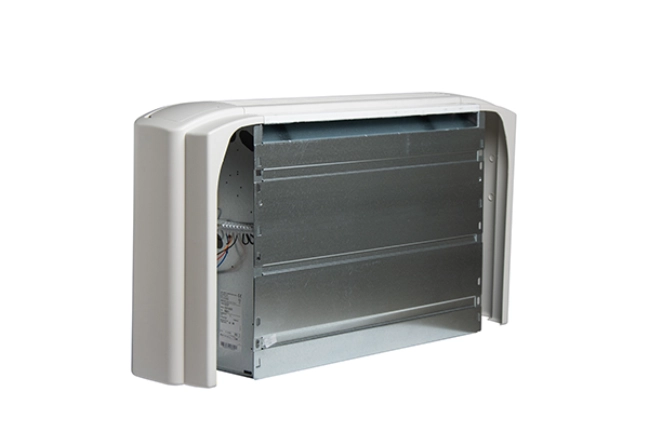

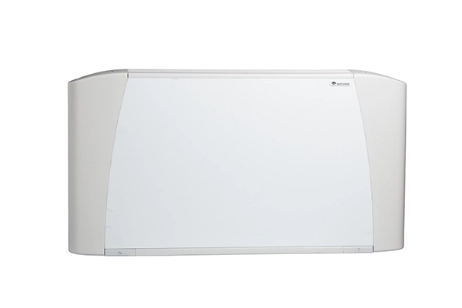

MyCond SEC/F ulkonäkö

Muotoiluominaisuudet:

  • Sisäinen runko on valmistettu korkealuokkaisesta galvanoidusta teräksestä. Ulkokuori koostuu metallista etupaneelista ja muovista sivupaneelista.
  • Ilmanjakopaneeli on valmistettu muovista.
  • Vaihdettavat suodattimet polypropeeniytimillä ja galvanoidulla teräsrakenteella. Helppo vaihtaa erityisten muoviohjaimien ansiosta.
  • Keskipakoisventtiili, jossa on alumiini- tai muovipuhallin, staattisesti ja dynaamisesti tasapainotettu mahdollisimman hiljaista toimintaa varten.



  • Kuuden nopeuden yksivaiheinen moottori (kolmella tehtaalla asetetulla nopeudella), asennettuna tärinänvaimennustukille ja varustettuna automaattisesti palautuvalla lämpökatkaisijalla, suojaluokitus IP20, eristysluokka B.
  • Lämmönvaihtimet on valmistettu kupariputkista, joissa on alumiinifin. Lämmönvaihdin on kytketty vasemmalle puolelle standardina. Oikean puolen liitännät ovat saatavilla pyynnöstä.
  • Tyhjennyspannu on valmistettu muovista ja eristetty polyolefiinivaahdolla (luokka M1); putken halkaisija on 15 mm.

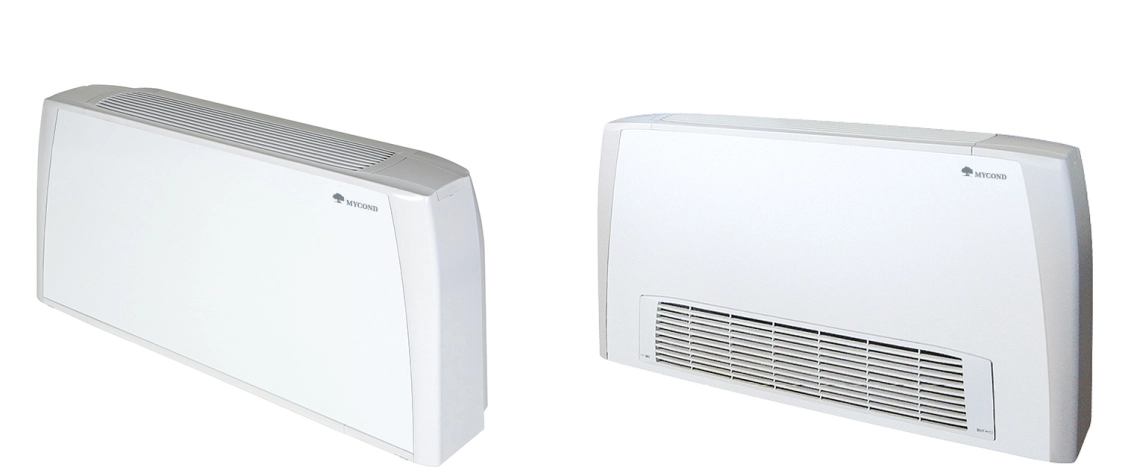

MyCond SEC/F fani-kierukkayksikkö, joka tarjoaa tehokasta ilmanjakelua.

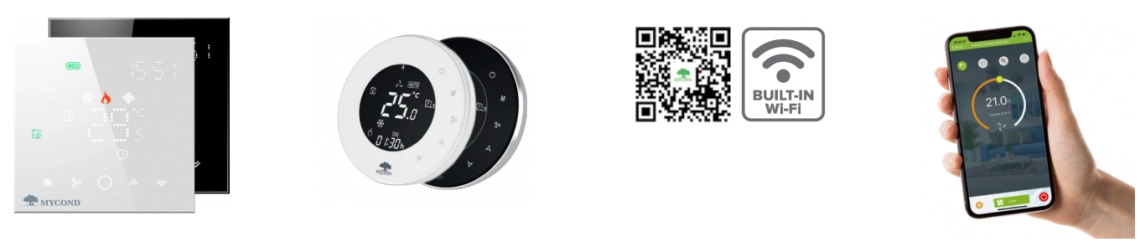

MyCond SEC/F modernit ohjausteknologiat - 1

MyCond SEC/F modernit ohjausteknologiat - 2

MyCond SEC/F modernit ohjausteknologiat - 3

MyCond SEC/F modernit ohjausteknologiat - 4





Optimaalinen automaatiosarja edulliseen ja yksinkertaiseen ohjaukseen älypuhelimella

MyCond SEC/F Tyttö ja hänen koiransa fani-kierukkayksikön vieressä.



2-putkiset 3-riviset fani-kierukkayksiköt. Tekniset tiedot

Tekniset tiedot Yksiköt SEC/F 1.3 SEC/F 2.3 SEC/F 3.3
Nopeuksien määrä   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Ilmavirta m3/h 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
Kokonaisjäähdytysteho kW 0,57 0,66 0,75 0,84 0,91 1,00 0,90 0,99 1,23 1,35 1,53 1,70 1,27 1,55 1,76 2,04 2,35 2,61
Älykkään jäähdytystehon kW 0,45 0,53 0,60 0,69 0,75 0,83 0,68 0,76 0,95 1,06 1,21 1,36 0,92 1,13 1,30 1,51 1,76 1,97
Lämmitysteho kW 0,64 0,76 0,86 0,98 1,07 1,19 0,94 1,06 1,34 1,49 1,70 1,92 1,26 1,56 1,79 2,10 2,44 2,74
Vesipainehäviö (jäähdytys) kPa 2,5 3,0 3,8 4,7 5,4 6,3 2,5 3,0 4,4 5,3 6,5 7,9 6,6 9,4 11,8 15,3 19,7 23,8
Vesipainehäviö (lämmitys) kPa 0,9 1,1 1,4 1,8 2,1 2,5 2,2 2,8 4,2 5,0 6,4 7,9 5,4 7,8 10,0 13,2 17,1 21,0
Tehon kulutus W 16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
Ääniteho dB(A) 32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
Äänipaine (*) dB(A) 23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43



Tekniset tiedot Yksiköt SEC/F 4.3 SEC/F 5.3 SEC/F 6.3
Nopeuksien määrä   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Ilmavirta m3/h 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
Kokonaisjäähdytysteho kW 1,25 1,71 2,11 2,43 2,83 3,19 1,66 2,01 2,55 2,90 3,13 3,58 2,50 2,94 3,32 3,70 4,01 4,26
Älykkään jäähdytystehon kW 0,91 1,26 1,57 1,82 2,15 2,45 1,22 1,49 1,91 2,19 2,38 2,76 1,87 2,23 2,54 2,86 3,12 3,35
Lämmitysteho kW 1,25 1,74 2,18 2,52 2,97 3,41 1,65 2,02 2,61 3,00 3,24 3,75 2,56 3,05 3,45 3,90 4,26 4,56
Vesipainehäviö (jäähdytys) kPa 6,5 11,2 16,2 20,8 27,2 33,8 4,1 5,8 8,8 11,1 12,7 16,2 8,6 11,4 14,1 17,2 19,8 22,1
Vesipainehäviö (lämmitys) kPa 5,3 9,5 14,0 18,2 24,3 30,8 3,4 4,8 7,5 9,6 11,0 14,2 7,3 9,9 12,3 15,2 17,8 20,1
Tehon kulutus W 14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
Ääniteho dB(A) 27 33 39 43 47 53 26 31 37 41 43 48 37 42 46 49 52 54
Äänipaine (*) dB(A) 18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45



Tekniset tiedot Yksiköt SEC/F 7.3 SEC/F 8.3 SEC/F 9.3
Nopeuksien määrä   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Ilmavirta m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Kokonaisjäähdytysteho kW 2,82 3,29 3,74 4,21 4,66 5,01 3,01 3,68 4,32 5,09 5,36 5,69 4,00 4,38 4,95 5,74 6,21 6,56
Älykkään jäähdytystehon kW 2,08 2,45 2,80 3,19 3,56 3,85 2,27 2,82 3,35 4,02 4,26 4,55 3,08 3,40 3,89 4,60 5,03 5,37
Lämmitysteho kW 2,83 3,34 3,83 4,33 4,83 5,23 3,22 4,02 4,78 5,75 6,11 6,55 4,42 4,86 5,58 6,62 7,26 7,78
Vesipainehäviö (jäähdytys) kPa 12,3 16,2 20,3 25,1 30,1 34,2 7,2 10,3 13,8 18,4 20,2 22,5 11,8 13,8 17,3 22,4 25,9 28,6
Vesipainehäviö (lämmitys) kPa 10,1 13,5 17,2 21,3 25,9 29,7 5,6 8,3 11,3 15,6 17,3 19,6 9,8 11,6 14,8 19,9 23,5 26,5
Tehon kulutus W 44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
Ääniteho dB(A) 38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
Äänipaine (*) dB(A) 29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55

2-putkiset 4-riviset fani-kierukkayksiköt. Tekniset tiedot

Tekniset tiedot Yksiköt SEC/F 1.4 SEC/F 2.4 SEC/F 3.4
Nopeuksien määrä   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Ilmavirta m3/h 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
Kokonaisjäähdytysteho kW 0,65 0,77 0,87 1,00 1,08 1,20 1,00 1,11 1,41 1,56 1,78 2,00 1,32 1,63 1,87 2,17 2,53 2,83
Älykkään jäähdytystehon kW 0,49 0,58 0,66 0,77 0,84 0,94 0,73 0,82 1,05 1,17 1,35 1,53 0,95 1,18 1,36 1,59 1,86 2,09
Lämmitysteho kW 0,69 0,80 0,92 1,07 1,17 1,31 0,99 1,11 1,43 1,60 1,83 2,08 1,30 1,62 1,87 2,19 2,59 2,88
Vesipainehäviö (jäähdytys) kPa 1,9 2,5 3,2 4,0 4,7 5,6 4,9 6,1 9,1 11,0 13,9 17,2 3,7 5,3 6,7 8,8 11,5 14,1
Vesipainehäviö (lämmitys) kPa 1,7 2,2 2,8 3,7 4,3 5,3 4,0 4,9 7,6 9,3 11,8 14,8 2,8 4,2 5,4 7,1 9,8 11,5
Tehon kulutus W 16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
Ääniteho dB(A) 32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
Äänipaine* dB(A) 23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43
Tekniset tiedot Yksiköt SEC/F 4.4 SEC/F 5.4 SEC/F 6.4
Nopeuksien määrä   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Ilmavirta m3/h 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
Kokonaisjäähdytysteho kW 1,31 1,81 2,25 2,62 3,08 3,50 1,77 2,17 2,79 3,21 3,49 4,03 2,79 3,34 3,81 4,31 4,71 5,04
Älykkään jäähdytystehon kW 0,94 1,32 1,65 1,93 2,30 2,63 1,28 1,58 2,04 2,36 2,58 3,01 2,03 2,45 2,81 3,20 3,52 3,79
Lämmitysteho kW 1,28 1,80 2,27 2,64 3,14 3,62 1,71 2,10 2,74 3,16 3,46 4,01 2,82 3,39 3,90 4,46 4,92 5,31
Vesipainehäviö (jäähdytys) kPa 3,4 6,1 9,0 11,7 15,5 19,6 7,3 10,4 16,3 20,8 24,2 31,3 14,4 19,7 24,8 30,9 36,2 40,9
Vesipainehäviö (lämmitys) kPa 2,6 5,0 7,2 9,4 12,8 16,4 5,6 8,1 12,9 16,6 19,5 25,2 11,9 16,5 21,1 26,8 31,8 36,3
Tehon kulutus W 14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
Ääniteho dB(A) 27 33 39 43 47 52 26 31 37 41 43 48 37 42 46 49 52 54
Äänipaine (*)Lp dB(A) 18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45
Tekniset tiedot Yksiköt SEC/F 7.4 SEC/F 8.4 SEC/F 9.4
Nopeuksien määrä   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Ilmavirta m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Kokonaisjäähdytysteho kW 2,99 3,51 4,01 4,56 5,08 5,48 3,22 3,97 4,72 5,63 5,94 6,34 4,34 4,79 5,45 6,41 6,98 7,42
Älykkään jäähdytystehon kW 2,18 2,57 2,96 3,39 3,80 4,13 2,38 2,98 3,58 4,33 4,59 4,93 3,28 3,63 4,18 4,98 5,48 5,87
Lämmitysteho kW 2,95 3,49 4,03 4,62 5,15 5,59 3,37 4,26 5,14 6,27 6,60 7,20 4,70 5,23 6,01 7,18 7,93 8,52
Vesipainehäviö (jäähdytys) kPa 9,5 12,5 15,9 20,0 24,2 27,7 9,6 14,0 19,0 26,0 28,6 32,2 8,9 10,6 13,4 17,8 20,7 23,2
Vesipainehäviö (lämmitys) kPa 7,5 10,1 13,1 16,6 20,1 23,2 8,5 12,8 17,9 24,9 27,8 31,7 8,3 10,0 12,8 17,6 20,9 23,7
Tehon kulutus W 44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
Ääniteho Lw dB(A) 38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
Äänipaine (*)Lp dB(A) 29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55

Tekniset tiedot viittaavat seuraaviin käyttöparametreihin:
JÄÄHDYTYS: Ilman sisäänmenolämpötila 27 °C (kuiva pallo), +19 °C (kosteapallo). Sisään-/ulostulovesilämpötila +7/12 °C.
LÄMMITYS: Ilman sisäänmenolämpötila +20 °C. Sisään-/ulostulovesilämpötila +50/45 °C. Alhainen – Keskitaso – Korkea = Standardina saatavilla olevat nopeudet.
*Äänipaine on 9 dB(A) alhaisempi kuin ääniteho ja viittaa huoneeseen, jonka tilavuus on 100 m3 ja äänen heijastusaika 0,5 s.

SEC/F CV, CH-CVB yksiköiden paino

malli Paino pakkauksen kanssa (kg) Paino ilman pakkausta (kg)
  1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
3 15,5 17,2 21,4 22,5 26,9 27,7 32,1 35,7 35,9 13,9 15,4 19,1 20,2 24,1 24,9 28,8 32,0 32,2
4 16,0 18,0 22,4 23,5 28,1 29,0 33,6 37,2 37,4 14,4 16,2 20,1 21,2 25,3 26,2 30,3 33,5 33,7

SEC/F NC yksiköiden paino

malli Paino pakkauksen kanssa (kg) Paino ilman pakkausta (kg)
  1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
3 12,2 13,6 17,1 18,1 21,9 22,8 27,0 30,2 30,4 10,6 11,8 15,3 16,3 19,6 20,5 24,2 27,1 27,3
4 12,7 14,4 18,1 19,1 23,1 24,1 28,5 31,7 31,9 11,1 12,6 16,3 17,3 20,8 21,8 25,7 28,6 28,8

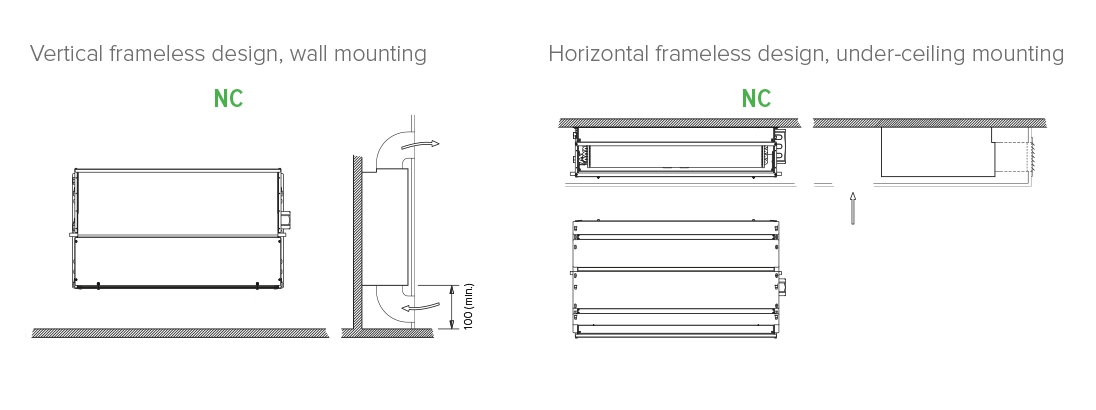

Saatavilla olevat mallit:

Monipuolisen MyCond SEC/F-sarjan fani-kierukkayksikön asennus.

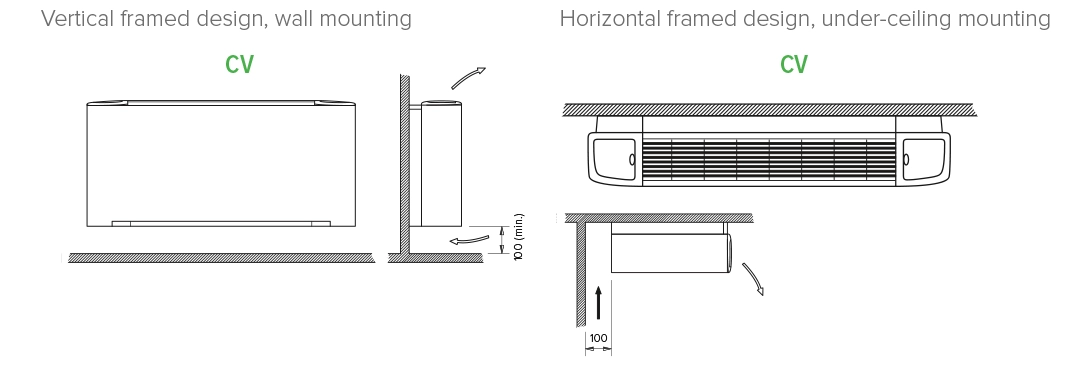

Saatavilla olevat mallit:

MyCond SEC/F Yleiskatsaus monipuolisiin fani-kierukkayksiköihin, jotka tarjoavat mukautuvuutta.

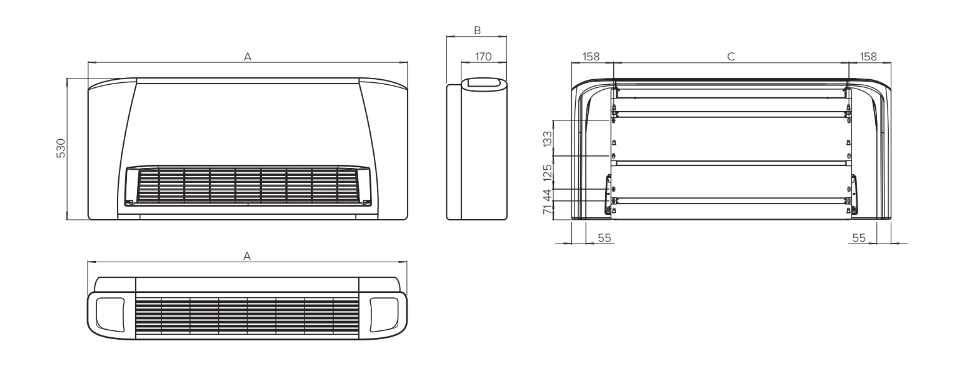

Mittoja

SEC/F CV yksiköiden mitat

MyCond SEC/F Kaavio fani-kierukkayksiköiden mitoista lämmitys- ja jäähdytysohjausta varten.



Mittoja

SEC/F CH-CVB yksiköiden mitat


Kaavio MyCond SEC/F-sarjan fani-kierukkayksiköiden mitoista.

malli Yksiköt 1 2 3 4 5 6 7 8 9
A mm 670 770 985 985 1200 1200 1415 1415 1415
B mm 225 225 225 225 225 225 225 225 225
C mm 354 454 669 669 884 884 1099 1099 1099

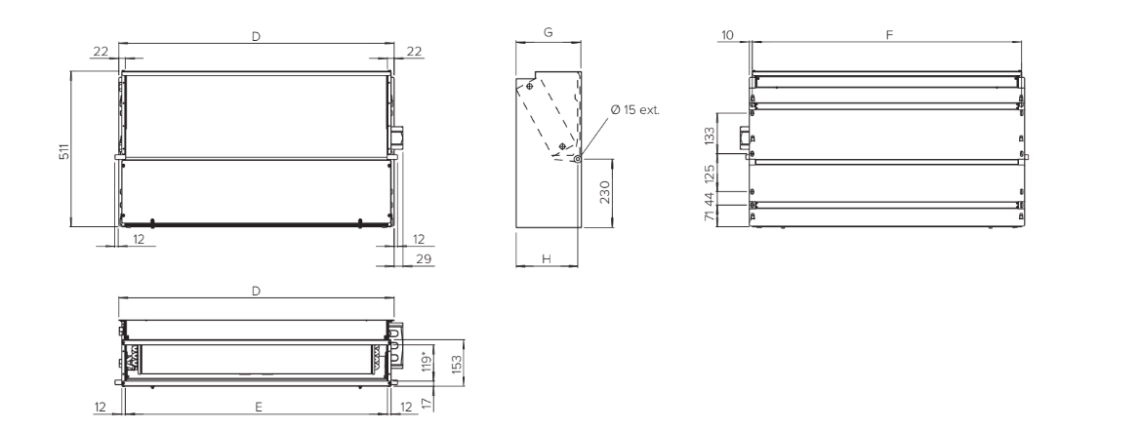

Mittoja

SEC/F NC yksiköiden mitat


Kaavio MyCond SEC/F-sarjan fani-kierukkayksikön mitoista.

malli Yksiköt 1 2 3 4 5 6 7 8 9
D mm 374 474 689 689 904 904 1119 1119 1119
E mm 330 430 645 645 860 860 1075 1075 1075
F mm 354 454 669 669 884 884 1099 1099 1099
G mm 218 218 218 218 218 218 218 248 248
H mm 205 205 205 205 205 205 205 235 235
