Modulaarinen lämpöpumppu STANDARD MCU-YH-sarja

Modulaaristen MCU-YH-ilma-vesilämpöpumppujen STANDARD-sukupolvessa on parannetut ohjaukset ja mikroprosessoripohjainen arkkitehtuuri, joiden ansiosta jäähdytys- ja lämmitystoimintojen valikoima on laajennettu ja mukautuvuus nykyaikaisiin mukavuusvaatimuksiin on parantunut. Voit yhdistää enintään 16 lämpöpumppuyksikköä, jolloin kokonaiskapasiteetti on 66 kW - 3680 kW
Jäähdytysteho: 66-460 kW
Lämmitysteho: 70-485 kW

Haluatko ostaa tai onko sinulla kysyttävää?
Modulaarinen lämpöpumppu STANDARD MCU-YH-sarja

Korkea hyötysuhde, virransäästö ja ympäristönsuojelu

Lämpöpumppu käyttää ympäristöystävällistä kylmäainetta R410A. Se on kloorivapaa, vakaa ja myrkytön kylmäaine, joka ei heikennä otsonikerrosta ja on turvallinen ympäristölle. Tämä kylmäaine takaa tehokkaan lämmönsiirron, mikä tarkoittaa modulaarisen lämpöpumpun suurempaa kapasiteettia ja pienempää virrankulutusta.

MyCond Standard MCU YH-järjestelmän valvonta ja turvallisuus

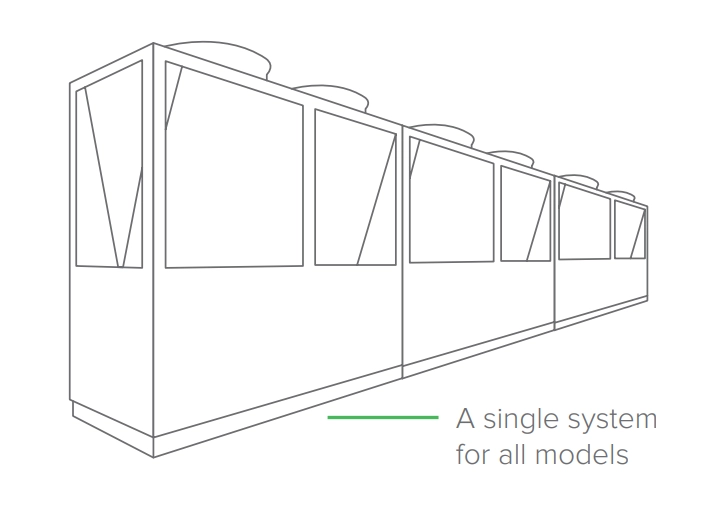

MyCond Standard MCU YH yksi järjestelmä kaikille malleille

Modulaarinen rakenne

Sarjan ainutlaatuinen piirre on sen modulaarinen rakenne, jossa voidaan yhdistää jopa 16 moduulia (165YH ja enintään 8 moduulia) yhteen järjestelmään. Tämä ominaisuus mahdollistaa kapasiteetin laajentamisen yli 1 MW:n, jolloin kapasiteettivaiheiden määrä on yhtä suuri kuin kompressoreiden määrä, joten 16 jäähdytysmoduulilla voidaan saada jopa 32 kapasiteettivaihetta (kaksoiskompressorimalleissa). Koko järjestelmää ohjataan yhdellä kauko-ohjaimella, joka on kytketty päämoduuliin, kun taas muut ovat orjamoduuleja. Tuloksena on N-moduulinen monoblock-lämpöpumppu.

Kelluva master-lämpöpumppu

Mikä tahansa yksittäinen lämpöpumppu voi toimia master-pumppuna: se tarvitsee vain kytkeä kerran langalliseen ohjaimeen. Tämä poistaa ongelman, että koko järjestelmä menee epäkuntoon, kun päälämpöpumppu vikaantuu.

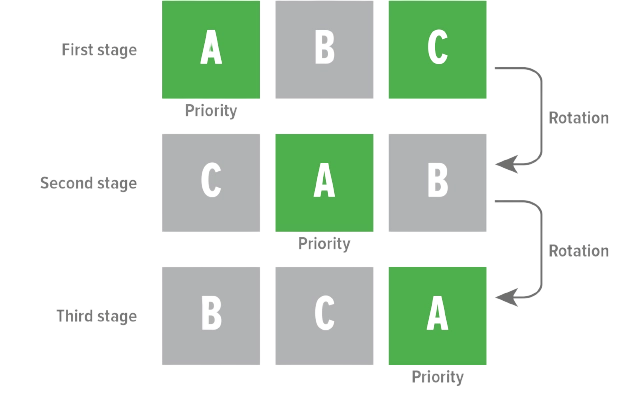

MyCond Standard MCU YH automaattinen moduulien prioriteettien vuorottelu

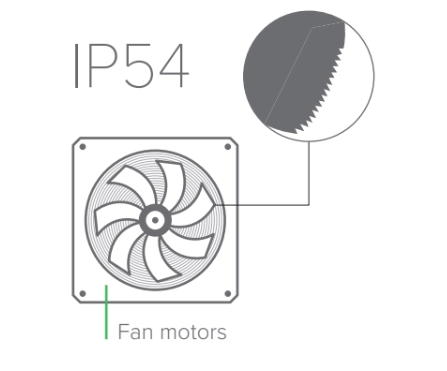

MyCond Standard MCU YH -tuuletinmoottorit suojausluokassa IP54

Korkean hyötysuhteen puhaltimet

Metalliset puhaltimen siivet, joissa on sahan muotoiset reunat, takaavat suuremman ilmavirran ja suuren lujuuden sekä alhaisen melutason. IP54-luokituksella varustetut puhallinmoottorit takaavat turvallisen ja luotettavan toiminnan myös ankarissa sääolosuhteissa.

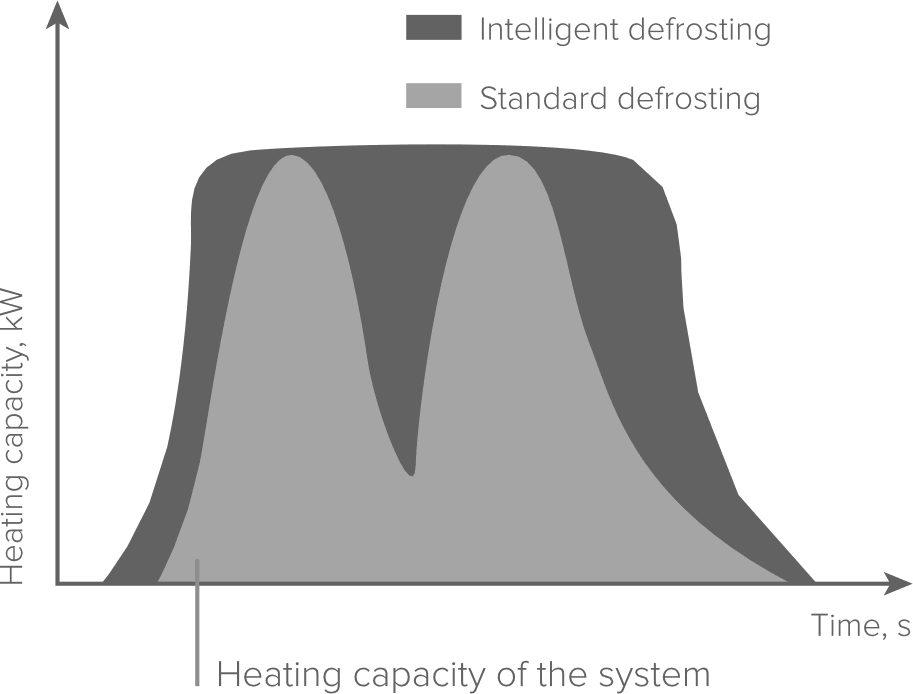

Älykäs sulatus

Säädin havaitsee jäätymisen senhetkisen asteen analysoimalla ilmavirran, lämpötilan pudotuksen ja kylmäaineen paineen ulkolämmönvaihtimessa. Ensimmäisessä menetelmässä sulatus otetaan ajoittain käyttöön ja poistetaan käytöstä ajastimella. Toisessa menetelmässä sulatuksen aloittaminen koordinoidaan ulkolämmönvaihtimen lämpötila-anturin kanssa.

MyCond Standard MCU YH-lämmöntuotto älykkäällä sulatuksella

Huollon helppous

Yhden moduulin sammuttaminen ei pysäytä koko järjestelmää. Näin ollen voit korjata, korjata, korjata vikoja/huollattaa, vaihtaa tai jopa lisätä minkä tahansa moduulin milloin tahansa, samalla kun jäähdytät tai lämmität laitosta keskeytyksettä.

Tehokas suojaus

Lämpöpumppu on varustettu tehokkaalla suojauksella, johon kuuluu itsediagnostiikkaominaisuus, joka takaa pitkäikäisen, tasaisen ja luotettavan toiminnan. Lämpöpumppu voidaan asettaa jatkamaan nopeasti nykyistä toimintaa virran palautumisen jälkeen.

  • Kompressorin ylikuormitussuojaus
  • Korkean / matalan paineen suojaus
  • Korkean / matalan jännitteen suojaus
  • Vesipulan suojaus
  • Kompressorin oikosulkusuojaus
  • Puhallinmoottorin ylikuumenemissuoja
  • Virtalähteen suojaus
  • Pakokaasun lämpötilan suojaus
  • Menoveden lämpötilan suojaus

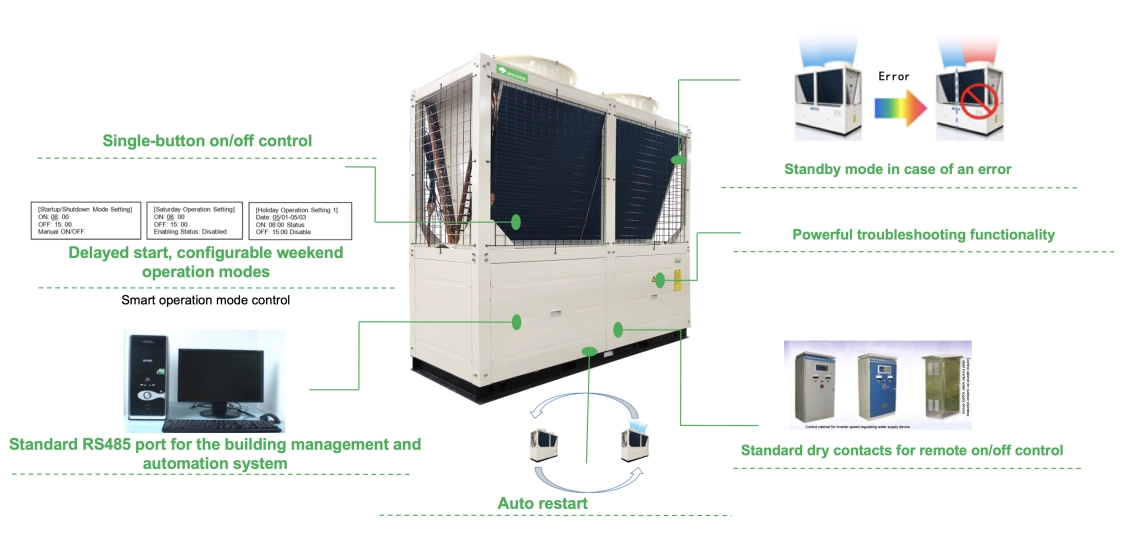

MyCond Standard MCU YH ulkoyksikön suojaus

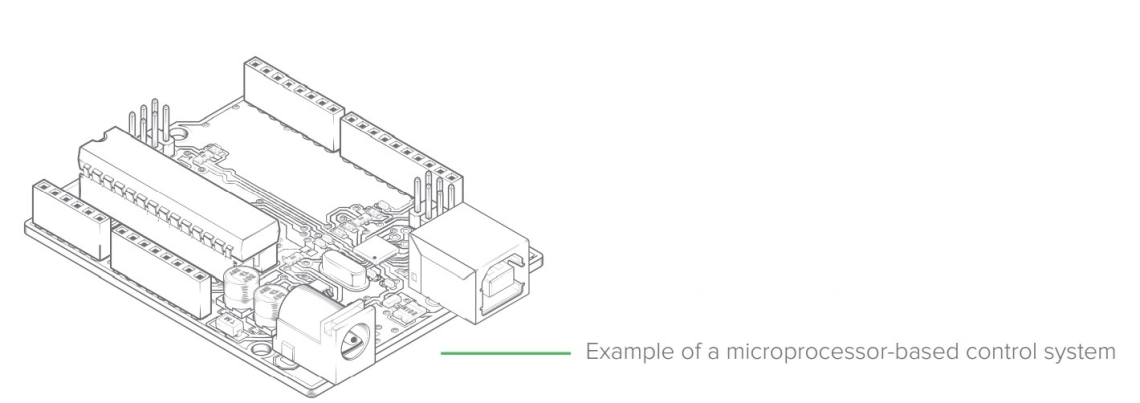

Ohjausjärjestelmä

Lämpöpumppu on varustettu 3. sukupolven mikroprosessoripohjaisella ohjausjärjestelmällä ja nykyaikaisella kaukosäätimellä. Lämpöpumppuun rakennetussa modulaarisessa ohjausjärjestelmässä on USB-portit, joiden avulla ohjausohjelmiston huolto ja päivitys on helppoa.


MyCond Standard MCU YH mikroprosessoripohjainen ohjausjärjestelmä

Modbus

Modbus-kortti kuuluu vakiovarusteisiin, joten lämpöpumppu voidaan liittää joko uuteen tai olemassa olevaan hallintajärjestelmään kätevää etäohjausta ja analysointia varten PC:n kautta.

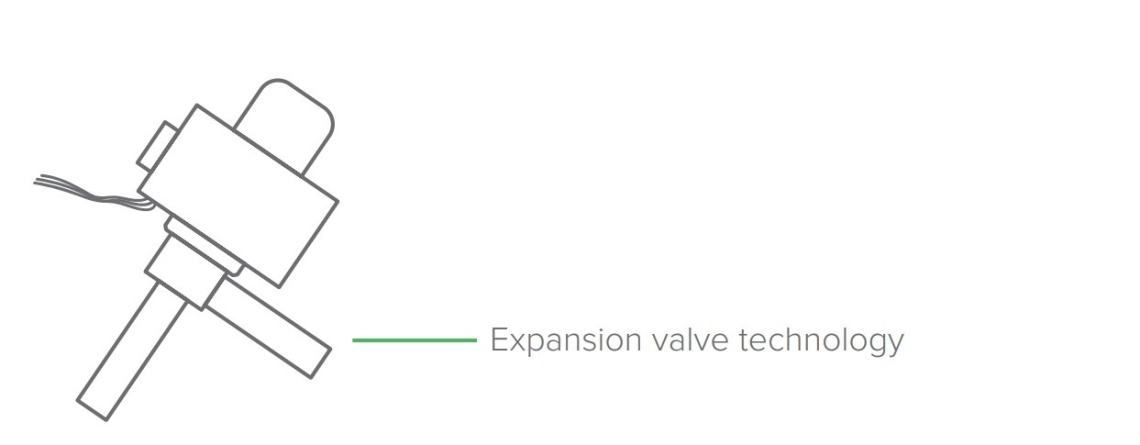

MyCond Standard MCU YH-paisuntaventtiilitekniikka

Tarkka EXV

Lämpöpumppu on varustettu 480-portaisella EXV:llä tarkkaa kylmäaineen virtauksen säätöä varten. Patentoitu ohjaustekniikka mahdollistaa järjestelmän kylmäainetason nopean ja tarkan dynaamisen säätämisen kuormituksen muutosten perusteella, mikä parantaa energiatehokkuutta huomattavasti.

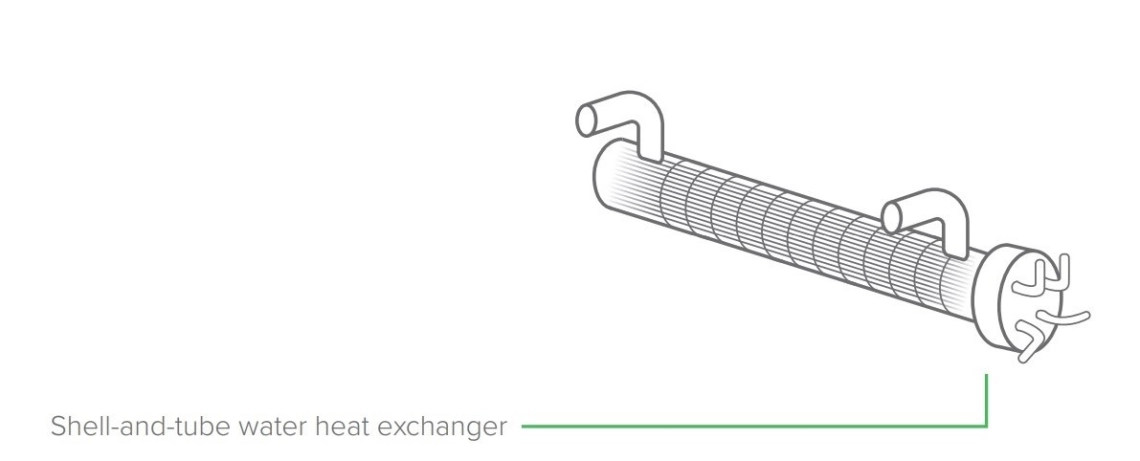

Kuorilämmönsiirrin

Lämpöpumppu on varustettu korkean hyötysuhteen Shell-and-Tube-vesilämmönsiirtimellä. Uritettu sisäpinta yhdessä ruuvinmuotoisen osan kanssa parantaa lämmönsiirtoa, kun taas levylämmönsiirtimeen verrattuna laajennetut nestekanavat vähentävät virtausvastusta ja estävät putkien tukkeutumisen. Tämän seurauksena kuoriputkilämmönvaihdin on vähemmän herkkä veden laadulle ja kestää paremmin jäätymistä.

MyCond Standard MCU YH -putkilämmönsiirrin

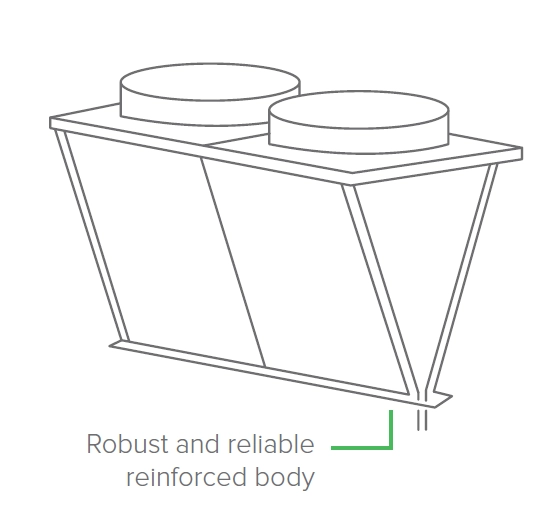

MyCond Standard MCU YH-kotelo

V-muotoinen lauhdutin

Ilmalämmönvaihtimen erityinen V-muotoinen rakenne lisää ilmavirtausta, ja hydrofiiliset alumiinisiivekkeet ja aallotettu sisäputki parantavat lämmönsiirron tehokkuutta. Metalliset tuulettimen siivet ja verkkosäleiköt lisäävät luotettavuutta ja suojaavat ulkoisilta iskuilta. Kylmäainepiiriin lämmönvaihtimen alaosaan asennettu takaiskuventtiili estää matalalämpöisen kylmäaineen kierron lämmitystilassa ja mahdollistaa korkealämpöisen kylmäaineen kierron sulatustilassa. Tämä estää jään muodostumisen ja suojaa lämmönvaihdinta jäätymiseltä.

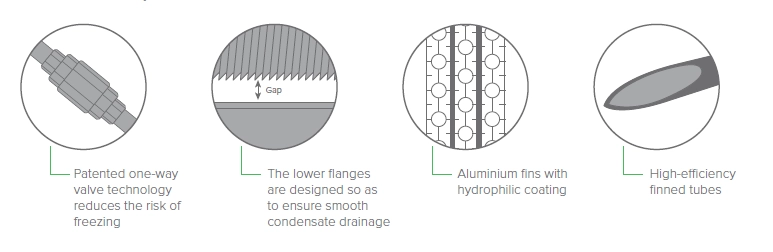

MyCond Standard MCU YH takaiskuventtiili ja tehokkaat putket - 1

Käytetty tekniikka estää jään muodostumisen ja suojaa lämmönvaihdinta jäätymiseltä. Lämmönvaihtimen pohjan ja pannun välissä on myös rako, joka varmistaa sulatusveden vapaan virtauksen, mikä parantaa vedenpoistoa ja estää veden kerääntymisen ja jäätymisen.

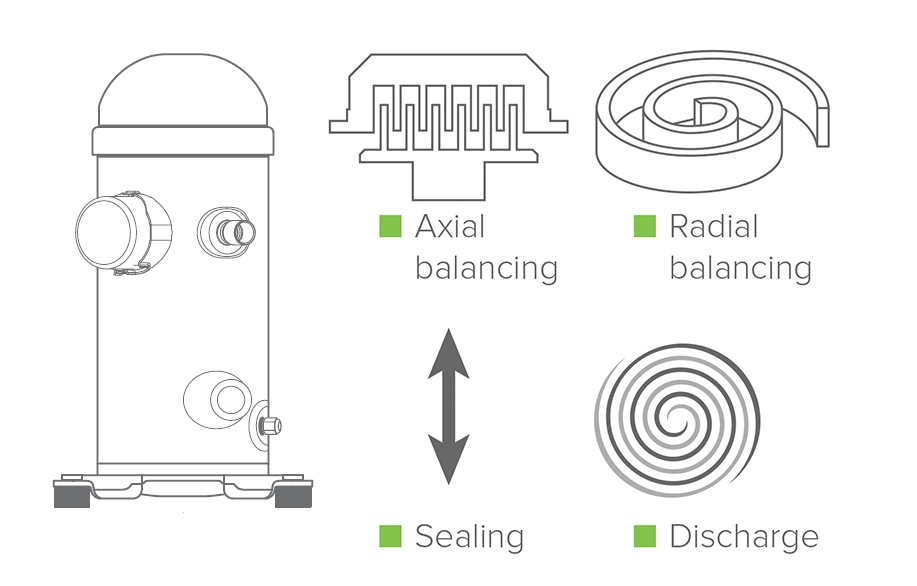

Tehokas scroll-kompressori

Lämpöpumppu on varustettu tehokkailla hermeettisesti suljetuilla scroll-kompressoreilla, jotka ovat peräisin maailmankuuluisilta tuotemerkeiltä. Aksiaalinen tasapainotus ja spiraalien kosketukseton tiivistys takaavat kitkattoman toiminnan ja minimoivat vuodot. Tämä takaa korkeamman kompressorin hyötysuhteen ja luotettavan toiminnan sekä alhaisen tärinä- ja melutason.

MyCond Standard MCU YH tasapainotettu kompressori, jossa on tiiviste

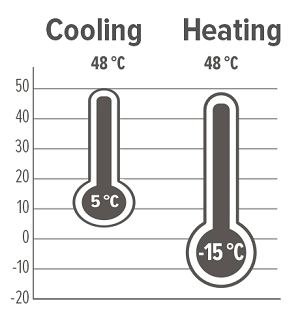

MyCond Standard MCU YH -käyttörajat

Toimintarajat

Lämpöpumppu toimii -15 asteeseen asti lämmitystilassa ja + 48 asteeseen asti kylmätilassa.

Tekniset tiedot Yksiköt MCU066YH MCU130YH MCU165YH MCU260YH MCU340YH * MCU460YH *
Jäähdytysteho kW 66 130 165 260 340 460
Lämmitysteho kW 70 140 180 280 370 485
Kapasiteettiportaat % 0/50/100 0/50/100 0/25/50/75/100 0/25/50/75/100 0/33.3/66.7/100 0/25/50/75/100
Virtalähde 380-415 V,3 vaihetta, 50 Hz 380-415 V,3 vaihetta, 50 Hz 380-415 V,3 vaihetta, 50 Hz 380-415 V,3 vaihetta, 50 Hz 380-415 V,3 vaihetta, 50 Hz 380-415 V,3 vaihetta, 50 Hz 380-415 V, 3 vaihetta, 50 Hz 380-415 V, 3 vaihetta, 50 Hz
Sähköteho, jäähdytys EER kW W/W 21,29 3,1 41,9 3,1 53,2 3,1 83,8 3,1 109 3,1 148,3 3,1
Sähköteho, lämmitys COP kW W/W 21,85 3,2 43,7 3,2 56,2 3,2 87,4 3,2 115,2 3,2 154,8 3,2
Kylmäaineen tyyppi R410A R410A R410A R410A R410A R410A
Kompressorin tyyppi Hermeettinen kierukkakompressori Hermeettinen kierukkakompressori Hermeettinen kierukkakompressori Hermeettinen kierukkakompressori Hermetic scrollcompressor Hermetic scrollcompressor
Kompressorien lukumäärä 2 4 4 4 3 4
Veden lämmönvaihtimen tyyppi Shell-and-tube Shell-and-tube Shell-and-tube Shell-and-tube Shell-and-tube Shell-and-tube
Veden virtausnopeus m3/h 11,4 22,4 28,4 44,8 58,5 79,1
Vedenpaineen pudotus kPa 45 45 45 45 52 56
Liitännän halkaisija DN 65 (laippa) DN 65 (laippa) DN 80 (liitin) DN 100 (kytkin) DN 125 (kytkin) DN 125 (kytkin)
Ilmalämmönvaihtimen tyyppi Kupari ja alumiini Kupari ja alumiini Kupari ja alumiini Kupari ja alumiini Kupari ja alumiini Kupari ja alumiini
Tuulettimen tyyppi Aksiaalinen Aksiaalinen Aksiaalinen Aksiaalinen Aksiaalinen Aksiaalinen
Puhaltimien lukumäärä 2 2 4 4 6 8
Ilmavirta m3/h 28000 48000 66000 112000 123000 164000
Mitat (LxSxK) mm 2200×860×2000 2200×1100×2205 2200×1720×2000 2200×2400×2235 3500×2250×2450 4700×2250×2520
Paino kg 580 900 1460 2050 3100 3700

* Ei tilapäisesti saatavilla EU:ssa

Huomautuksia:
1. Jäähdytysteho ja sähkötehon kulutus jäähdytystoiminnan aikana viittaavat nimelliseen veden virtausnopeuteen, menoveden lämpötilaan 7 °C ja ympäröivän ilman lämpötilaan 35 °C.
2. Lämmitysteho ja sähkötehon kulutus lämmityskäytössä viittaavat nimellisvesivirtaukseen, menoveden lämpötilaan 45 °C ja ympäröivän ilman lämpötilaan 7 °CDB.
