Modulaarinen lämpöpumppu Invertteri MCU-YHI-sarja

Mycondin korkean teknologian MCU YHI -lämpöpumppusarja on valmistettu edistyksellisen teknologian pohjalta. Laitteen sydän on edistyksellinen invertterikompressori, jossa on EVI-teknologia. Yhdessä invertteriteknologian pohjalta valmistettujen puhaltimien, mikroprosessorityyppisen ohjauksen ja muiden maailmankuulujen tuotemerkkien komponenttien kanssa lämpöpumppu takaa keskeytymättömän toiminnan ympäri vuoden sekä kylmällä -20...55 C:een että lämmöllä -26...55 C:een. Siinä yhdistyvät korkea hyötysuhde sekä tarkka ja ympärivuotinen ilmastointitehon ylläpitäminen kaikissa järjestelmissä
Jäähdytysteho: 33,5 - 130 kW
Lämmitysteho: 34 -150 kW

Haluatko ostaa tai onko sinulla kysyttävää?
Modulaarinen lämpöpumppu Invertteri MCU-YHI-sarja

Täysin invertterin virransäästö

Energiatehokkuusluokka 1 kaksoisluokitusjärjestelmän mukaisesti, joka perustuu kausittaiseen energiatehokkuuslukuun (SEER) jäähdytys- ja lämmityskäytössä. Tehonsäästö jopa 26 % koko SEER-alueella.

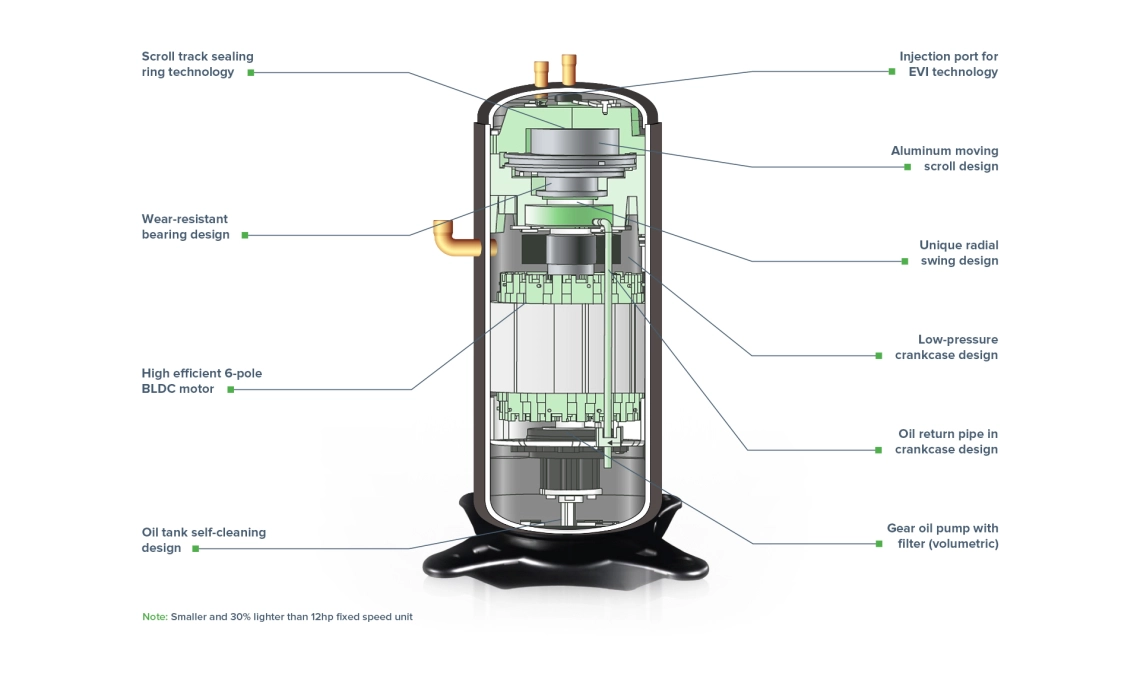

MyCond Inverter MCU-YHI korkean hyötysuhteen scroll-kompressori

Erilaiset sovellukset

Tämä ratkaisu soveltuu tavanomaiseen sisäkäyttöön sekä erityisiin prosessi- ja saniteettitiloihin, pelkkään jäähdytykseen, mataliin lämpötiloihin ja äärimmäiseen kuumuuteen jne. Laite tukee kaikkia vaihtoehtoisia sovelluksia.

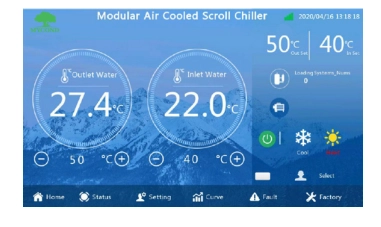

MyCond Inverter MCU-YHI -ohjauspaneeli

MyCond Inverter MCU-YHI -lämpöpumput, joissa on anturiohjaus

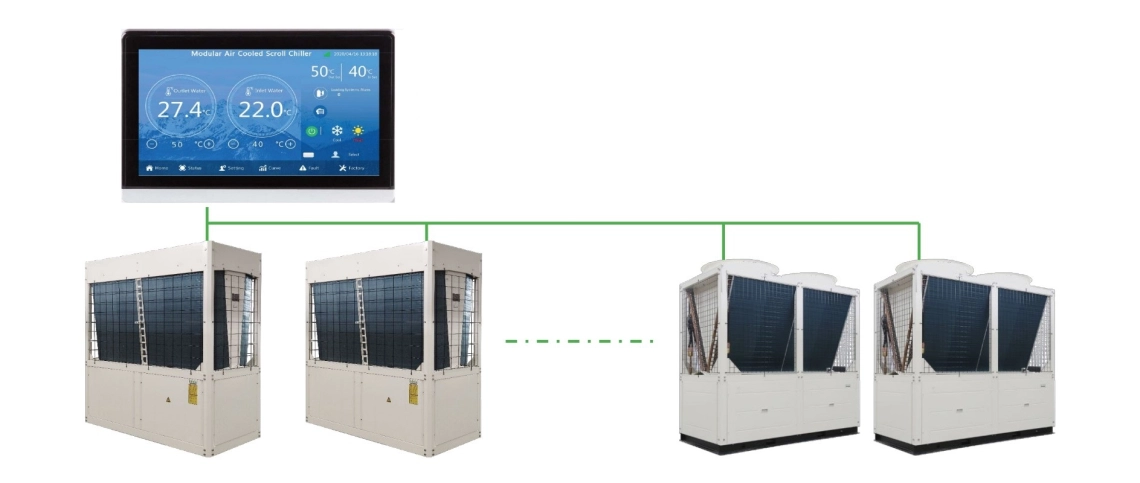

Älykäs yhdistelmä

Jopa 16 kiinteänopeuksista moduulia (YH\YHE) ja taajuusmuuttajamoduulia voidaan yhdistellä vapaasti. Näin voidaan vastata erilaisiin projektivaatimuksiin, kuten energiansäästöön.

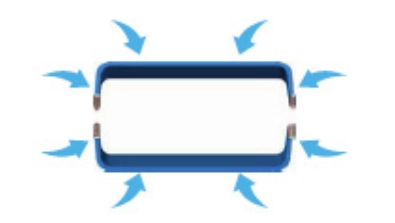

Ympäröivä ilmanotto

Lämmönvaihdin on valmistettu kahdesta U:n muotoisesta osasta,

jossa on 45 % enemmän pinta-alaa ilmapuolella ja yhtenäinen ympärivuotinen ilmanpaluu.

MyCond Inverter MCU-YHI Pyöreä ilmanottoaukko

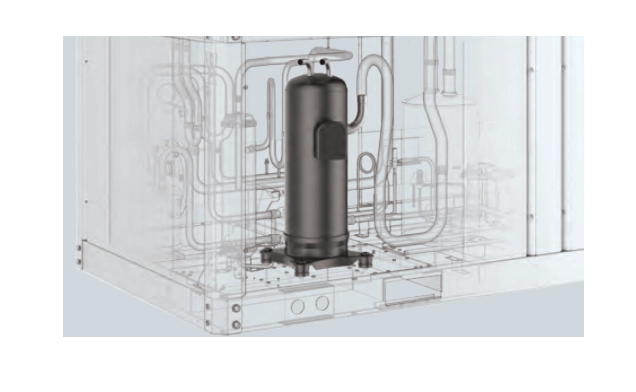

MyCond Inverter MCU-YHI Oman suunnittelumme Drive-ohjausohjelma.

Omatoiminen taajuusmuuttajan ohjausohjelma

Laitetta ohjataan BLDC-moottorilla, ja ohjausohjelma, jossa on 8 000 laskentaa sekunnissa ja kaksinkertainen suodatus, estää sähkökatkokset millä tahansa taajuudella.

Invertterikäyttöinen toiminta ja tarkka tehon säätö

Tehokas invertterikompressori tukee tehon portaatonta säätöä 15 %:n ja 100 %:n välillä. Se toimii hyvin myös osakuormituksessa, jolloin vältytään usein toistuvilta käynnistyksiltä ja pysäytyksiltä. EVI-tekniikan käyttö mahdollistaa toiminnan äärimmäisessä kylmässä tai kuumuudessa.

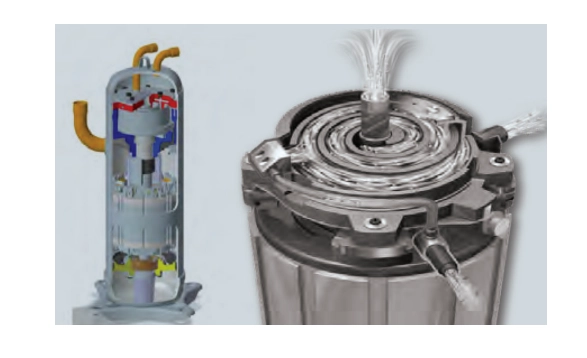

MyCond Inverter MCU-YHI Kompakti kierukkakompressori

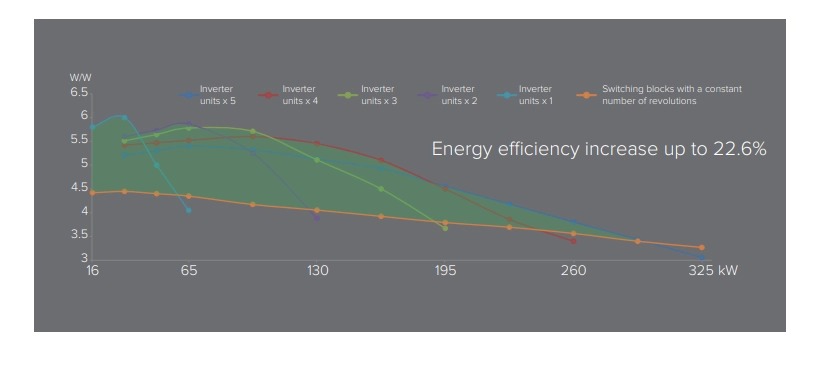

MyCond Inverter MCU-YHI Tasapainotusohjaus

Tasapainotuksen hallinta

Osakuorma on etusijalla käytön aikana. Kun useita yksiköitä käytetään yhdessä, kutakin kompressoria ohjataan taajuudella älykkään hallinnan avulla, mikä takaa tasapainoisen toiminnan energiatehokkaalla tehokäyrän alueella.

Teknologinen suunnittelu

  • Lämpöpumpun komponentit ovat täysin piilossa, jotta ne eivät pääse vahingoittumaan
  • Parempi lämmönvaihdon tehokkuus suuremman ilmanottopinta-alan ansiosta
  • Norsunluun väriseksi maalattu peltipelti
  • Omaleimainen invertterirakenne, jossa on tehostettu höyryn injektointitekniikka (EVI)
  • Korkean hyötysuhteen putkilämmönvaihdin

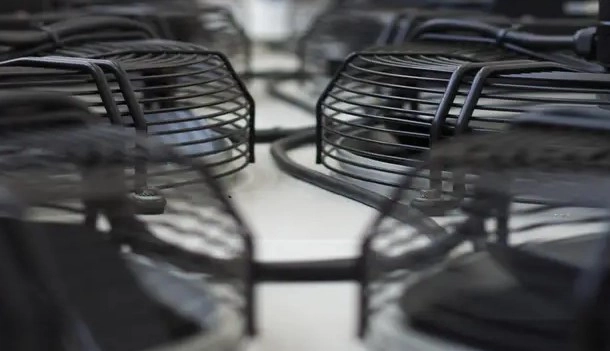

MyCond Inverter MCU-YHI Tekninen rakenne

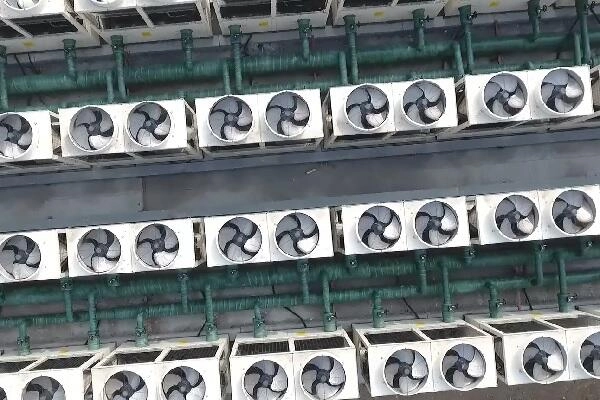

MyCond Inverter MCU-YHI Viestintä- ja ohjaustoiminnot

Viestintä- ja ohjausominaisuudet

  • Modulaarinen rakenne yksiköiden helppoa yhdistämistä varten

  • Helppokäyttöinen kosketusohjauspaneeli (lisävaruste)

  • Tuki MODBUS-järjestelmän kautta tapahtuvalle kauko-ohjaukselle

Osakuormituskäyttö priorisoitu

Kun useita moduuleja yhdistetään, kunkin kompressorin taajuutta ohjataan älykkäästi siten, että etusijalle asetetaan toiminta energiatehokkaalla osakuorma-alueella. Samalla kompressorin käyntiaika ja kuormitus tasapainotetaan kunkin moduulikompressorin tasaisen kulumisen helpottamiseksi.

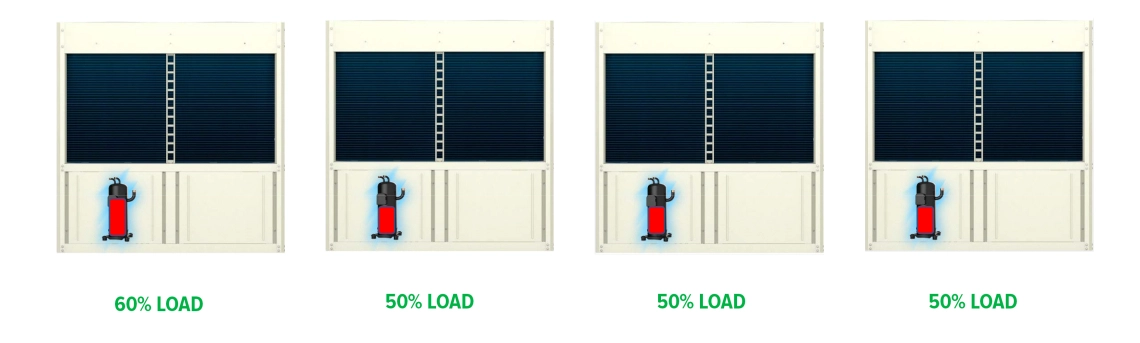

MyCond Inverter MCU-YHI Kompressorin kuormitustasojen havainnollistaminen

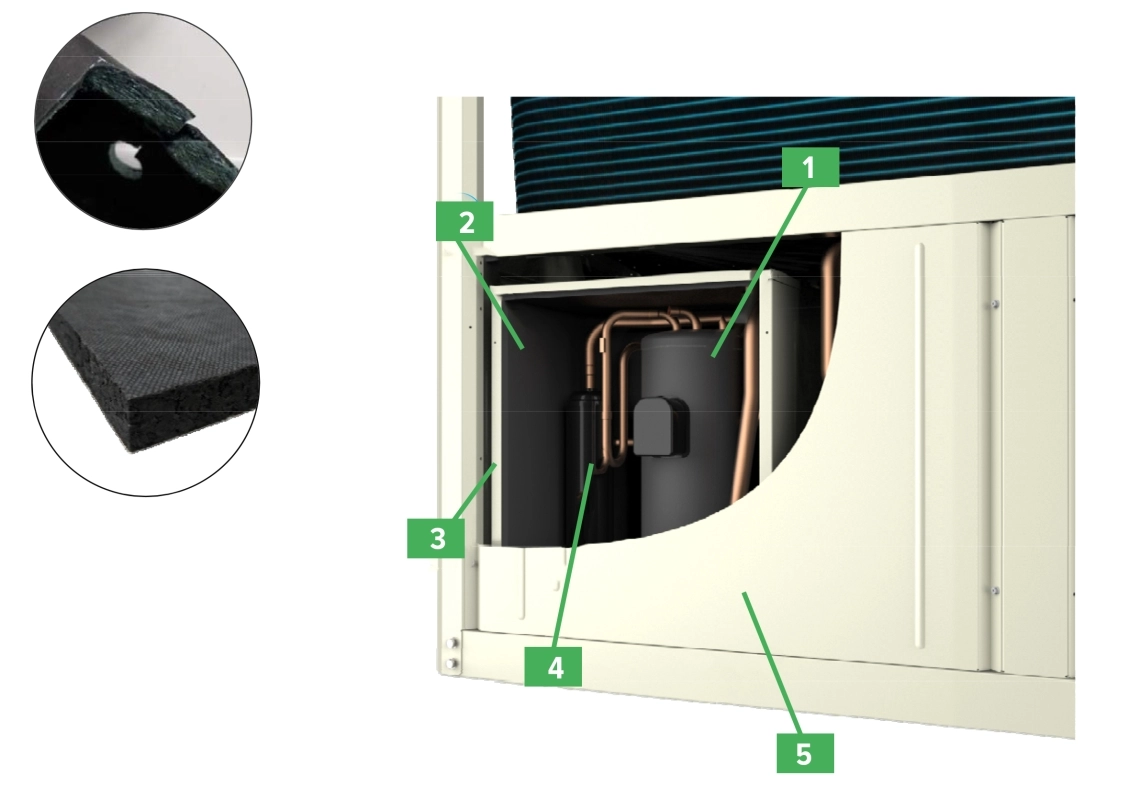

Patentoitu 5-vaiheinen äänieristys kompressorihuoneeseen

  1. Akustinen lohko. Vihreä huopa, jossa on butyylikumimateriaalia taajuusääniä varten
  2. Erittäin hiljainen akustiikkalevyvaimennin. Suuritiheyksinen vaahtoava vaimennusmateriaali, joka vaimentaa tehokkaasti tärinää ja melua eri taajuuksilla
  3. Hermeettinen äänieristetty laatikko
  4. Kompressorin äänieristettyyn laatikkoon sijoitettu imu- ja poistoputki, öljynerotin, äänenvaimennin jne
  5. Yksikön ympärillä oleva suojapaneeli, joka estää melua entisestään

MyCond Inverter MCU-YHI Modulaarisen lämpöpumpun komponentit

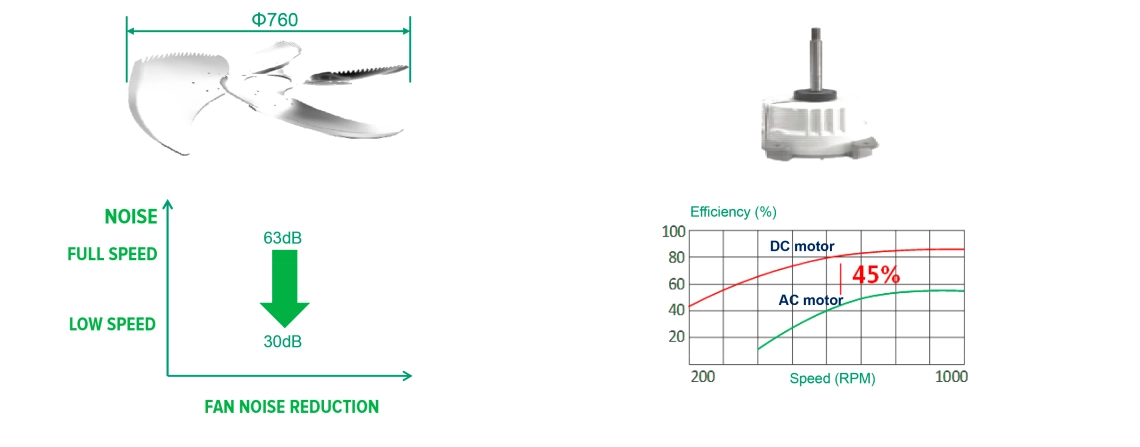

Alan halkaisijaltaan suurin aksiaalipuhallin tasavirtaisella ilmavirtauksella

Sahahammas suuri juoksupyörä, alhainen pyörimisnopeus, alhainen puhaltimen nopeus, toimintamelu alhaisella nopeudella kaksoispuhaltimelle kuin 30 dB. Harjaton täysi DC-puhallinmoottori on portaaton nopeuden säätö 15-100% ja vakaampi toiminta, jolloin saavutetaan korkeampi energiatehokkuus ja vähennetään melua.

MyCond Inverter MCU-YHI Modulaarisen lämpöpumpun tuulettimen tekniset tiedot

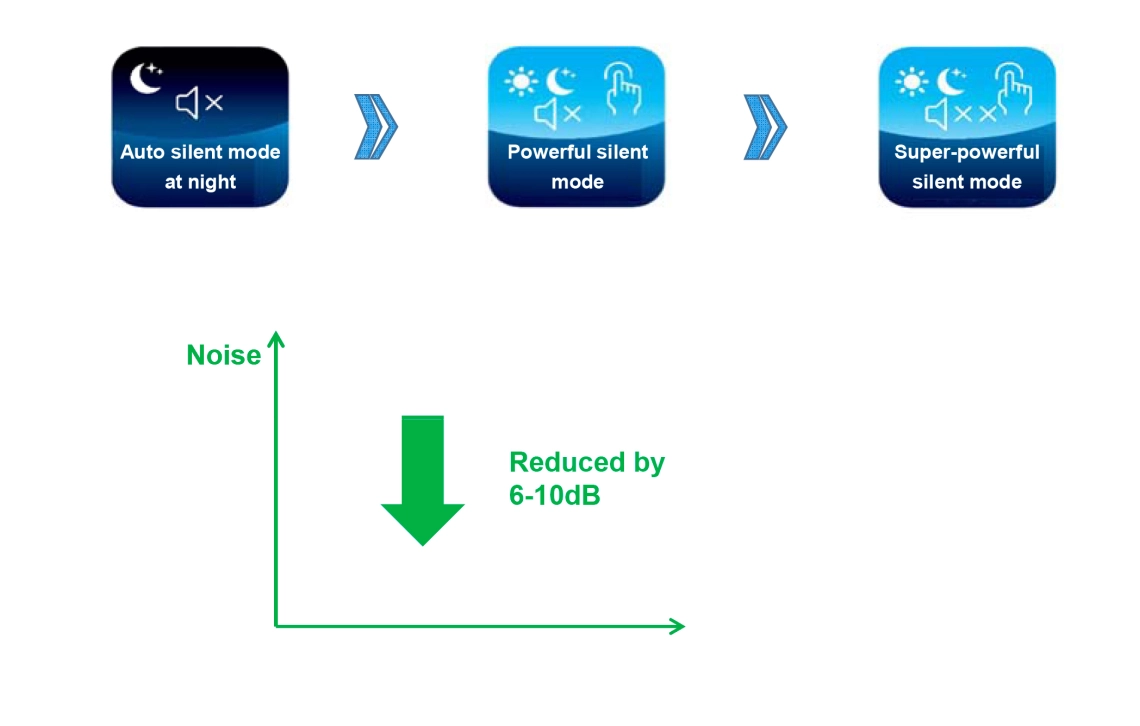

MyCond Inverter MCU-YHI Lämpöpumpun toimintatilat ja melun vähentäminen

Taajuusmuunnos ja melunvaimennus

Kolme hiljaista tilaa valittavissa
Langallisen ohjaimen asetusten avulla laite rajoittaa automaattisesti kompressorin ja puhaltimen toimintataajuutta ja vähentää aktiivisesti melua asiakkaiden korkeampien vaatimusten täyttämiseksi.

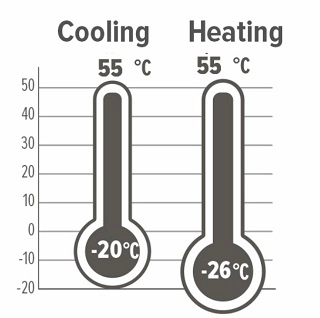

Toiminta-alue

Jäähdytyslaitteiden kehittämisestä ja suunnittelusta saadun monivuotisen kokemuksen ansiosta yritys on toteuttanut menestyksekkäästi tehostetun höyrynruiskutuksen (EVI) ja invertteritekniikan tekniikan ja tehnyt läpimurron modulaaristen lämpöpumppujen toiminnassa, toiminta-aluetta on kasvatettu.

MyCond Inverter MCU-YHI Käyttöalue

Tekniset tiedot Yksiköt MCU035YHI MCU065YHI MCU130YHI
Nimellinen jäähdytystila
Jäähdytysteho kW 33,5 65,0 130
Tehonkulutus kW 12,0 21,2 41,8
EER W/W 2,79 3,06 3,11
Kausittainen energiatehokkuusluku (SEER) W/W 4,60 4,55 4,55
Kausitehokkuus (SCOP) (Seasonal coeficient of perfomance) W/W 3,20 3,10 3,10
Nimellinen lämmitystapa
Lämmitysteho kW 34,0 75,0 150
Tehonkulutus kW 10,5 23,4 45,0

COP

Kausittainen tehokkuussuhde (SCOP)

W/W

W/W

3,24

3,20

3,20

3,10

3,33

3,10

Virtalähde 380 V, 3 vaihetta, 50 Hz 380 V, 3 vaihetta, 50 Hz 380 V, 3 vaihetta, 50 Hz
Veden virtausnopeus m3/h 5,76 11,2 22,4
Veden painehäviö kPa 30 45 45
Veden tulo-/lähtöputken liitäntätyyppi DN40 ulkokierre DN 65 laippaliitäntä DN65 laippaliitäntä
Toimintatila Automaattinen mikrokontrolleripohjainen toiminta Automaattinen mikrokontrolleripohjainen toiminta Automaattinen mikrokontrolleripohjainen toiminta
Kompressorin tyyppi Invertteri scroll-kompressori, jossa on tehostettu höyrynruiskutus (EVI) Invertteri-kierukkakompressori, jossa on tehostettu höyrynruiskutus (EVI) Invertteri-kierukkakompressori, jossa on tehostettu höyrynruiskutus (EVI)
Kompressorien lukumäärä kpl 1 1 2
Puhaltimen tyyppi Matalan melun invertteriaksiaalipuhallin Vähämeluinen invertteriaksiaalipuhallin Matalan melun invertteriaksiaalituuletin
Puhaltimien lukumäärä kpl 1 2 2
Ilmavirta m3/h 13000 26000 47000
Kylmäaineen tyyppi R410A R410A R410A
Mitat, LxSxK mm 1170×846×1694 2000×950×2020 2250x1150x2260
Nettopaino kg 285 600 960
Käyttöpaino kg 300 660 1060
Melutaso dB(A) 50 - 61 50 - 67 50 - 67
Suurin kokonaissähköteho kW 20 31,5 63
Suurin käyttövirta A 30,5 50 100

Huomautuksia:
1. Nimellinen jäähdytysteho ja nimellinen tehonkulutus jäähdytyksen aikana on testattu nimellisellä veden virtausnopeudella, menoveden lämpötilalla 7 °C ja ympäristön lämpötilalla 35 °C (kuivalämpötila).
2.Nimellislämmitysteho on testattu nimellisvesivirtaamalla, menoveden lämpötilalla 45 °C ja ympäristön ilman lämpötilalla 7 °C (kuivakupu) / 6 °C (märkälämpö).
