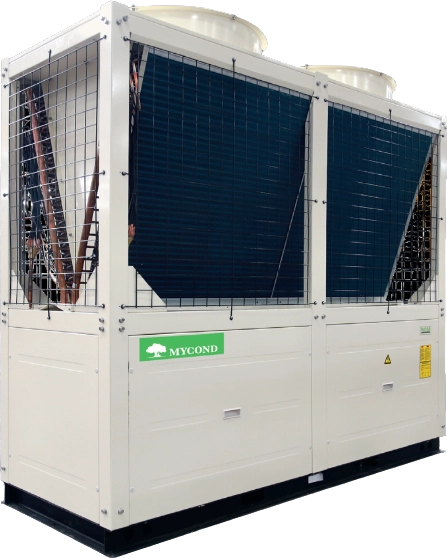

Modulaarinen lämpöpumppu EVI MCU-YHE-sarja

Mycondin modulaarisen lämpöpumpun matalalämpötilaversio. Tässä lämpöpumppusarjassa käytetään maailmankuulun valmistajan Copeland "Emerson" kompressoreita joissa on EVI (Enhanced Vapor Injection) -tekniikkaa käyttävä kylmäaineen väliruiskutus. Tämän tekniikan ja korkeatasoisen ohjausjärjestelmän avulla lämpöpumppu voi ylläpitää jatkuvasti ja vaivattomasti korkeaa lämpötilaa jäähdytysnesteen lämpötilan korkeana jopa kauden kylmimpinä päivinä. Mahdollisuus jatkuvaan toimintaan ympäristön lämpötilassa lämpötiloissa jopa -26 °C:een asti. EVI-sarjan lämpöpumppujen käyttö takaa ympärivuotisen ja keskeytymättömän lämpö-/kylmähuollon kaikissa seuraavissa tapauksissa tiloihisi

Jäähdytysteho: 70-150 kW

Lämmitysteho: 78-175 kW

Modulaarinen lämpöpumppu EVI MCU-YHE-sarja

Korkea vakaus

Käyttää tehokasta EVI-tekniikkaa, joka parantaa jäähdytys- ja lämmitystoiminnan vakautta.

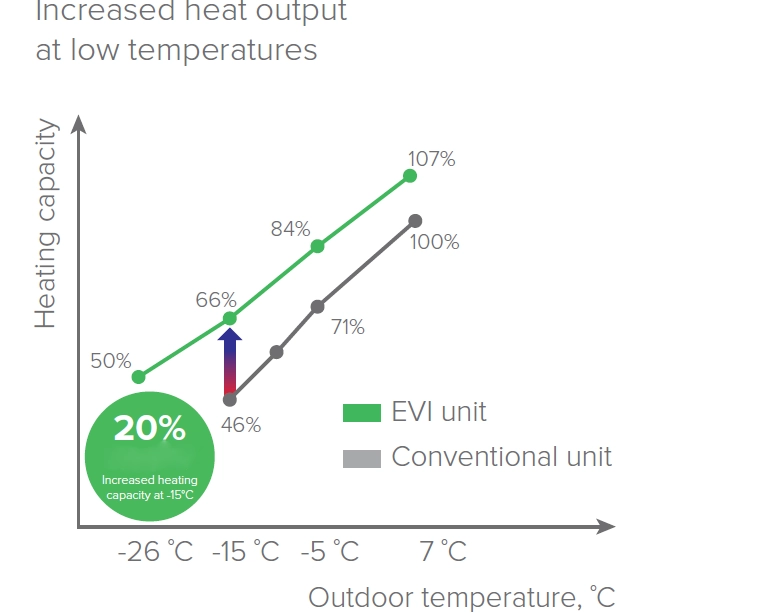

Optimized heating MCU-YHE

Optimoitu lämmitys

Tehostettu höyrynruiskutus (EVI) lisää kylmäaineen virtausnopeutta ja painetta, mikä tarkoittaa korkeampaa lämmöntuottoa ja veden lämpötilaa käyttäjän puolella. Samalla lisääntynyt kylmäaineen kiertonopeus johtaa 20 % suurempaan lämmöntuottoon alhaisissa lämpötiloissa. Lämmityskäyttö on mahdollista jopa -26 °C:n ympäristölämpötilassa.

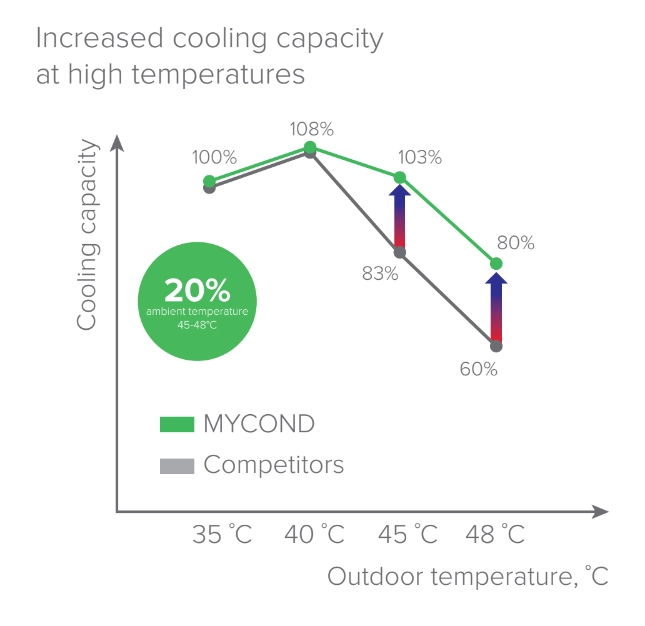

Jäähdytysinnovaatiot

Jäähdytystoiminnan aikana 45...55 °C:n ympäristön lämpötilassa kompressoriin ruiskutetaan kylmää, höyrystyneenä olevaa kylmäainetta, mikä alentaa purkauslämpötilaa ja helpottaa kompressorin työskentelyolosuhteita. EVI-tekniikan avulla ekonomaiseripiirin nestemäisen kylmäaineen päävirtaus alijäähdytetään lisäksi, mikä lisää koko jäähdyttimen jäähdytystehokkuutta jopa 20 %.

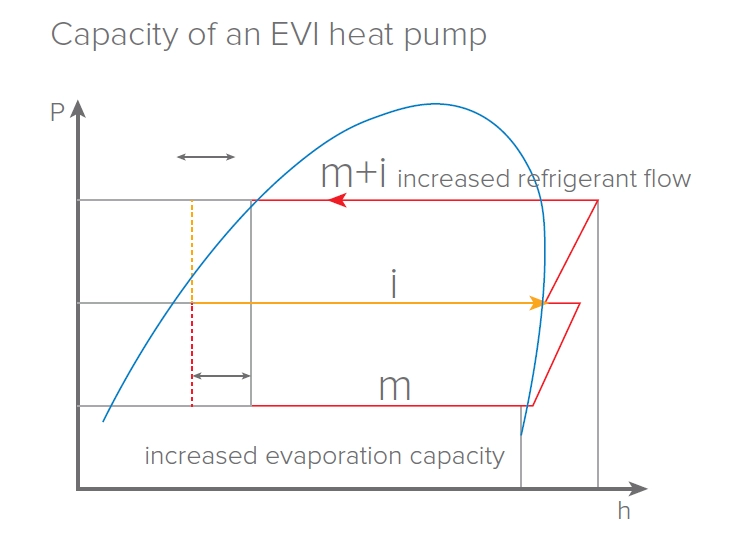

Operable at -25 °C MCU-YHE

Toimii -25 °C:ssa

EVI-kompressorilla varustettu lämpöpumppu takaa tehokkaan lämmityksen jopa -25 °C:n ulkoilman lämpötilassa. Tämä parantaa myös huomattavasti lämpöpumpun suorituskykyä, sillä pumppu tuottaa enemmän lämpöä pienemmällä virrankulutuksella.

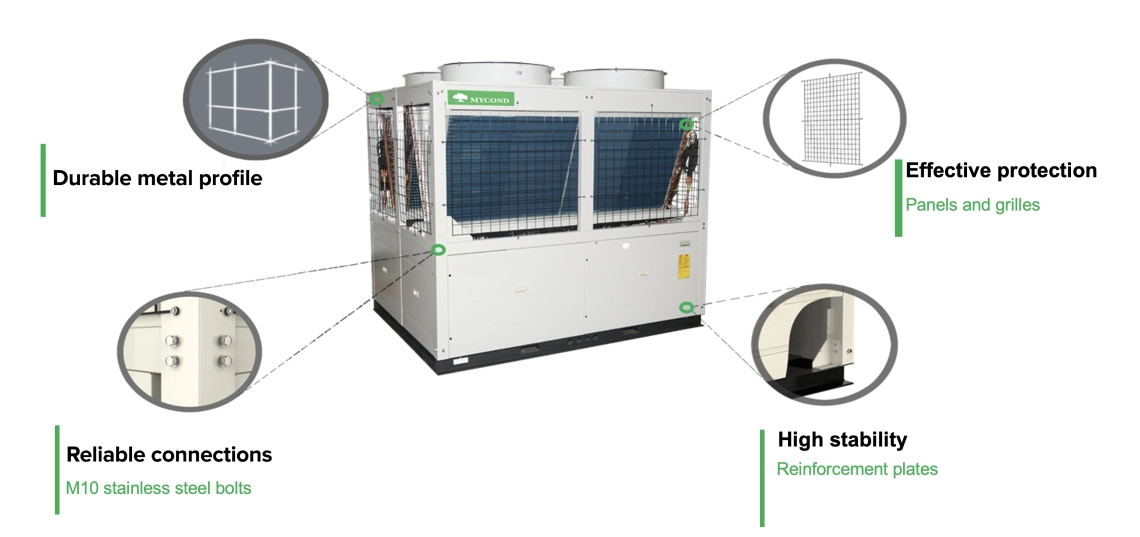

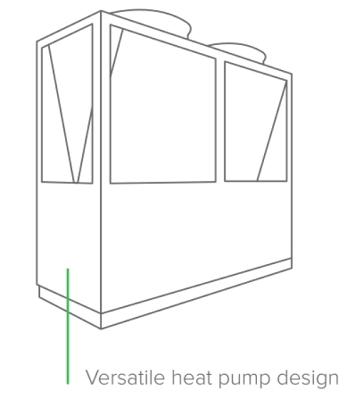

Special design MCU-YHE

Erityinen muotoilu

Tavanomaisiin moduuliyksiköihin verrattuna tehollinen pinta-ala on kasvanut 30 % ilmalämmönsiirtimen ja 15 % vesilämmönsiirtimen osalta, jolloin nimellinen jäähdytysteho on 10 % suurempi ja nimellinen lämmitysteho 16 % suurempi. Kun ulkolämpötila on yli 0 °C, menoveden lämpötila lämmitystilassa on jopa 55 °C.

Special design MCU-YHE series

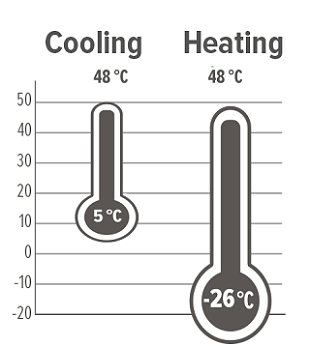

Toimintarajat

Kylmälaitteiden kehittämisestä ja suunnittelusta saadun monivuotisen kokemuksen ansiosta yritys on ottanut menestyksekkäästi käyttöön EVI-tekniikan, joka mahdollistaa lämpötilassa toimimisen jopa ankarimmilla talvilla jopa -26 asteeseen asti.

Mitat

Tekniset tiedot	Yksiköt	MCU066YHE	MCU140YHE
Jäähdytysteho	kW	70	150
Lämmitysteho	kW	78	175
Kapasiteettivaiheet	%	0/50/100	0/50/100
Virtalähde		380-415 V, 3 vaihetta, 50 Hz	380-415 V, 3 vaihetta, 50 Hz
Sähköteho jäähdytystilassa EER	kW W/W	21,87 3,2	43,8 3,42
Sähköteho lämmitystilassa COP	kW W/W	22,28 3,42	48 3,65
Kylmäaineen tyyppi		R410A	R410A
Kompressorin tyyppi		Hermeettinen EVI-kierukkakompressori	Hermetic EVI -spiraalikompressori
Kompressorien lukumäärä		2	2
Veden virtausnopeus	^m3/h	12	25,8
Veden painehäviö	kPa	50	62
Hydraulinen liitäntä		DN 65	DN 65
Ilmalämmönvaihtimen tyyppi		Kupari ja alumiini	Kupari ja alumiini
Puhaltimen tyyppi		Aksiaalinen	Matalan melun aksiaalipuhallin BLDC-moottorilla
Puhaltimien lukumäärä		2	2
Ilmavirta Enimmäislämpötila lämmitystilassa Toiminta-alue lämmitystilassa Toiminta-alue jäähdytystilassa	^m3/h °C °C °C	30000 55 -26~48 +5~20	43000 60 -30~48 -20~48
Mitat, LxWxH	mm	2200x860x2135	2250x1150x2255
Paino	kg	665	940

Huomautuksia:
1. Jäähdytysteho ja sähkötehon kulutus jäähdytystoiminnan aikana viittaavat nimelliseen veden virtausnopeuteen, menoveden lämpötilaan 7 °C ja ympäröivän ilman lämpötilaan 35 °C.
2. Lämmitysteho ja sähköenergian kulutus lämmityskäytössä viittaavat nimellisvesivirtaukseen, menoveden lämpötilaan 45 °C ja ympäröivän ilman lämpötilaan 7 °CDB.
