Modulaarinen ilmajäähdytteinen vedenjäähdytin, R32 MCU-OHDD-sarja

R32-sarja on uuden sukupolven modulaarinen jäähdytyskone, joka yhdistää energiatehokkuuden, ympäristöystävällisyyden ja mukavuuden. Älykäs ohjaus, mahdollisuus toimia jäähdytys-, lämmitys- ja käyttöveden lämmitystiloissa, hiljainen käyntiääni ja joustava modulaarinen rakenne tekevät niistä yleismaailmallisen valinnan mihin tahansa laitokseen – asuinrakennuksista suuriin liikerakennuksiin.

Jäähdytysteho: 76–153 kW

Lämmitysteho: 81–161 kW

Haluatko ostaa tai onko sinulla kysyttävää?

Mycond

R32 MCU-OHDD-sarja

MONIKÄYTTÖISYYS

Integroitu lämmitys, jäähdytys ja käyttövesi yhdessä järjestelmässä, helppo mukauttaa moniin käyttötarkoituksiin.

MyCond MCU-OHDD – tehokasta jäähdytystä liikerakennuksiin

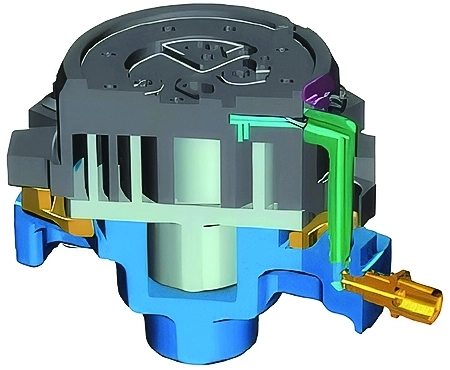

MyCond MCU-OHDD -rakenteen pystyleikkaus

KORKEAN SUORITUSKYKYISET KOMPONENTIT TARJOAVAT ERINOMAISEN SUORITUSKYKYN

Täysinvertteri DC-kierukkakompressori EVI-tekniikalla

Uusin DC-invertterikompressori EVI-teknologialla tarjoaa laitteen korkean "tehon". Ainutlaatuinen rakenne, jossa on korkeampi puristussuhde ja suurempi paine-ero, mahdollistaa laitteen luotettavan toiminnan jopa vaikeimmissa ympäristöolosuhteissa. Tämä rakenne mahdollistaa kompressorin kapasiteetin portaattoman säädön tarkkaa lämpötilan säätöä varten.

EVI-teknologia

Lämpöpumppu voi toimia vakaasti alle -30 ºC:n ympäristön lämpötiloissa EVI-teknologian ansiosta, ja lämpöpumpun suorituskykyä on parannettu merkittävästi.

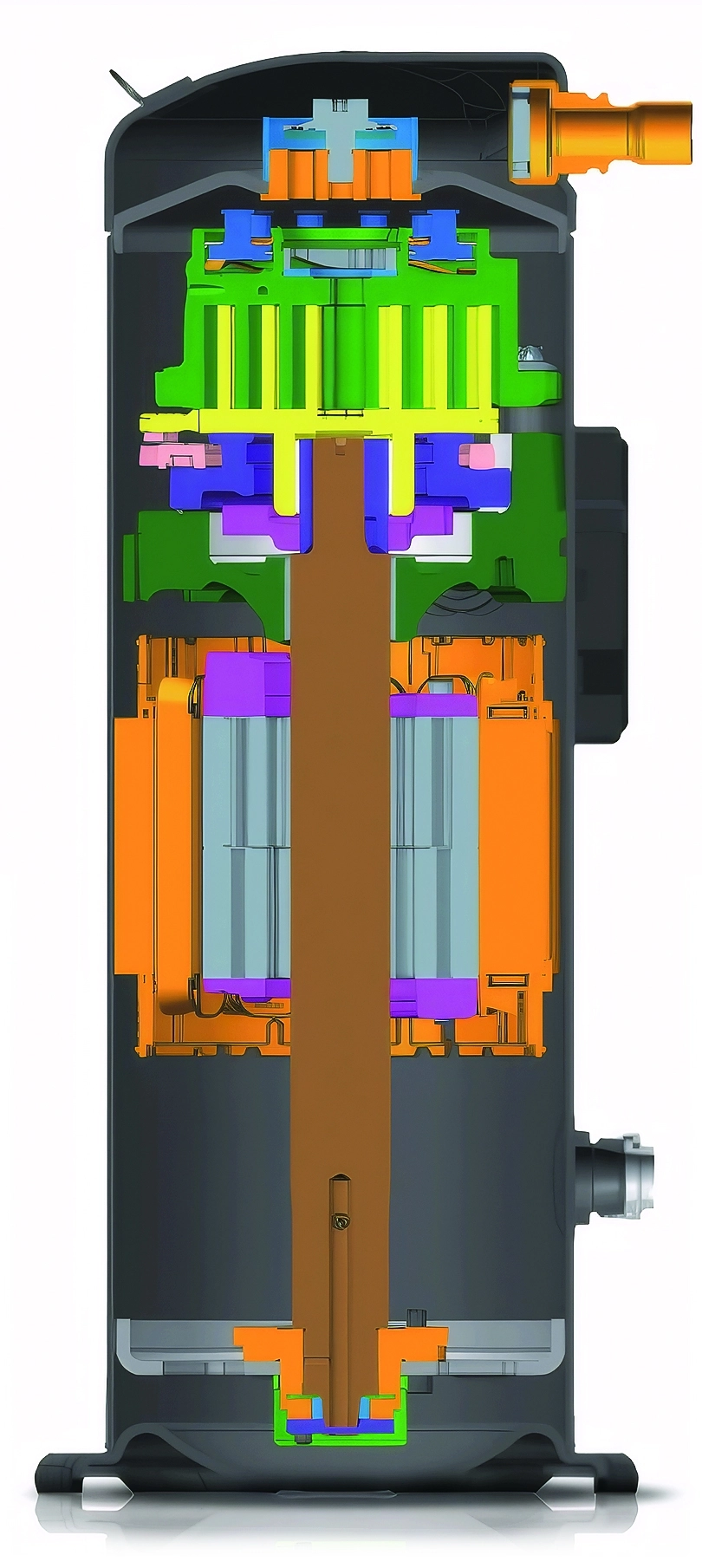

MyCond MCU-OHDD -lämpöpumpun poikkileikkaus

MyCond MCU-OHDD -kiertoilmakompressori

Optimoitu vieritys- ja videonauhuritekniikan suunnittelu

Optimoitu vierityssuhde ja VCR mukautuvat paremmin osakuormaolosuhteisiin ja käyttövaatimuksiin kausittaisen tehokkuuden parantamiseksi. *VCR: Muuttuva puristussuhde

BPM-moottori

Varustettu erityisellä optimoidulla BPM-moottorilla (harjaton kestomagneetti), joka parantaa suorituskykyä ja vähentää melutasoa.

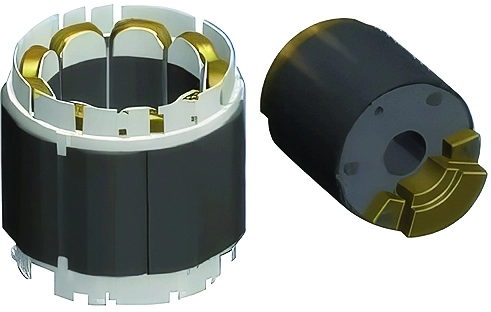

MyCond MCU-OHDD Kompressorin tehokkaan sähkömoottorin roottori ja staattori

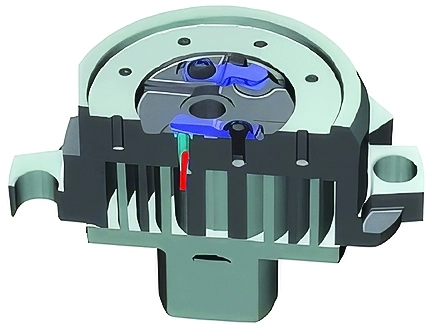

MyCond MCU-OHDD Aksiaali- ja radiaalilaakerit – kompressorin toiminnan luotettavuus ja vakaus

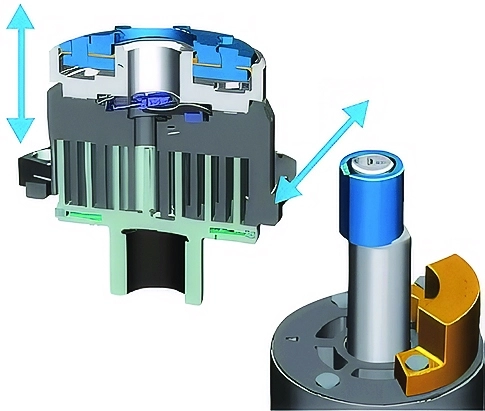

Kaksoisyhteensopivuussuunnittelu

Suojaa kompressoria lialta tai nesteeltä, joka pääsee säikeiden sisään. Liikkuva säikeiden runko koskettaa paikallaan olevaa säikeiden runkoa sopivalla voimalla kulumisen ja vuotojen estämiseksi.

Swing Link -suunnittelu

Liikkuvien ja paikallaan olevien kierukoiden välisen voiman hallinta kompressorin nopeuden kasvaessa.

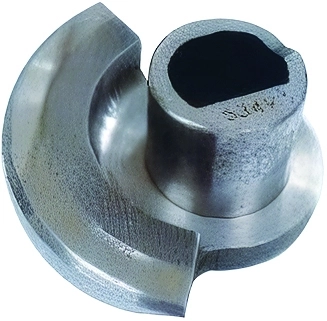

MyCond MCU-OHDD -osa ilmastointijärjestelmän tehokkaaseen toimintaan

Öljypumppu

Varustettu positiivisen syrjäytyksen öljypumpulla laakerijärjestelmän voiteluun virtausolosuhteissa.

MyCond MCU-OHDD toimii -20 °C:sta +53 °C:een lämpötiloissa

YLIVERTAISTA JOUSTAVUUTTA

Laaja käyttöalue

Laite voi toimia vakaasti erilaisissa olosuhteissa, mikä on ihanteellinen ratkaisu erilaisiin vaatimuksiin.

Jäähdytystilassa:

menoveden lämpötila -5 °C - 20 °C*, ulkolämpötila -20 °C - 53 °C.

Lämmitys- ja käyttöveden lämmitystilassa:

Syöttölämpötila +20 °C - +60 °C*, ULKOLÄMPÖTILA -20 °C - 50 °C.

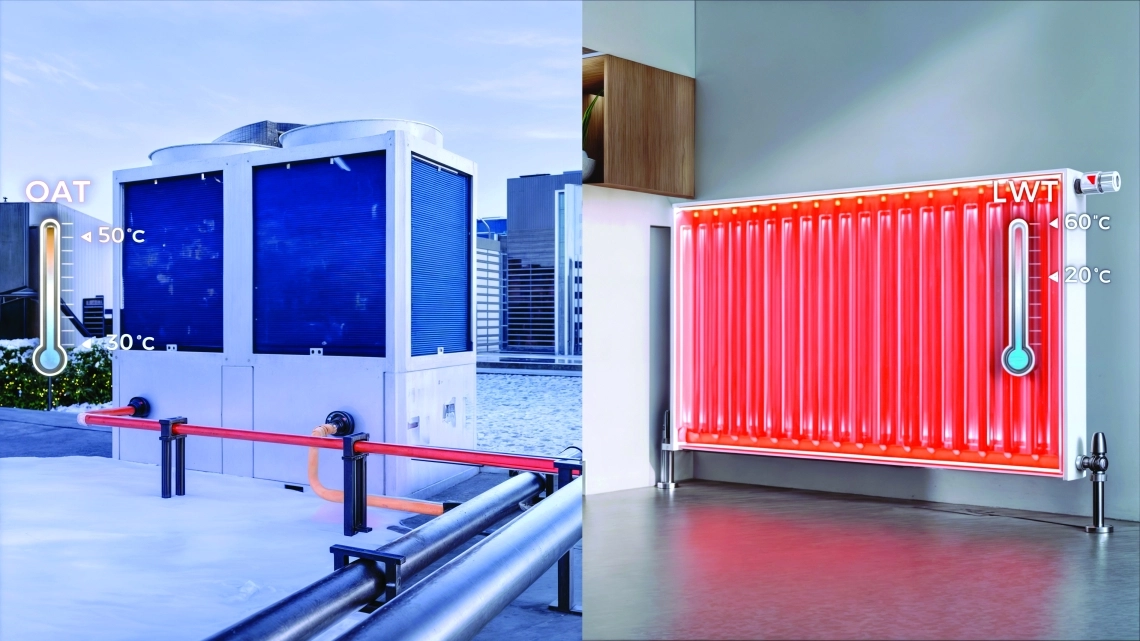

MyCond MCU-OHDD -lämmitysjärjestelmä, jonka jäähdytysnesteen lämpötila on jopa +60 °C

KOKONAISMITTAT

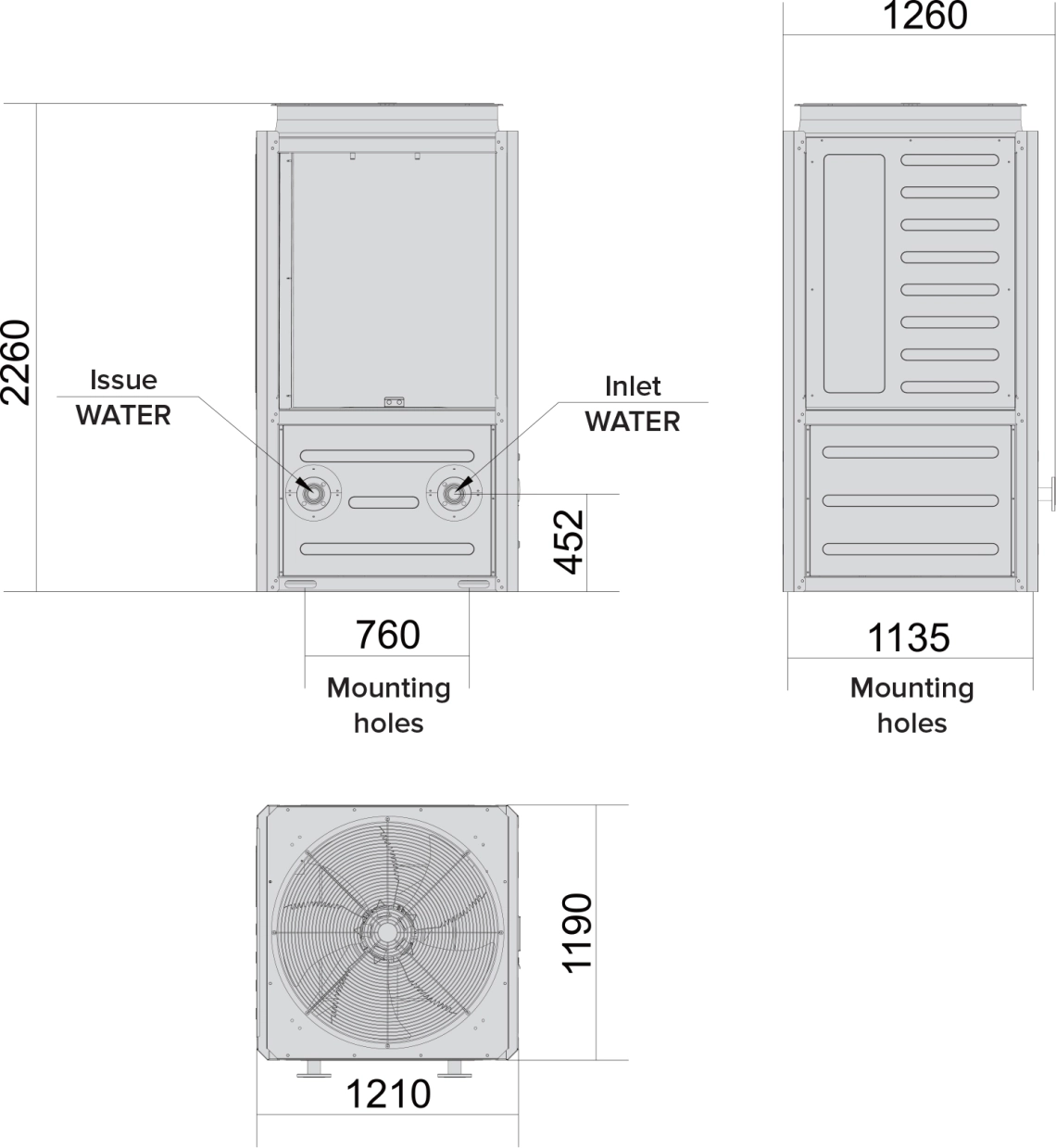

MCU080OHDD:n ulkomitat

MyCond MCU-OHDD:n kokonaismitat - 1

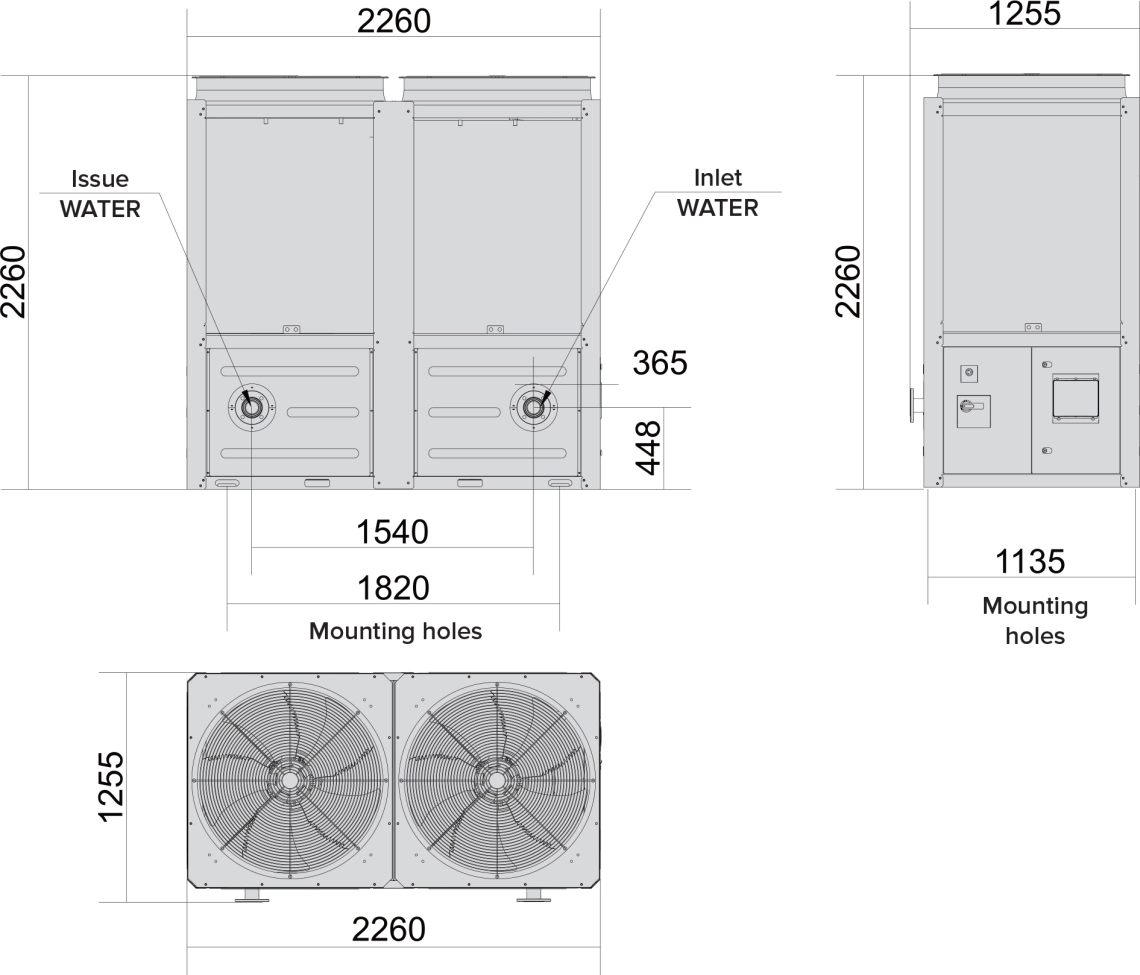

Ulkomitat MCU0130OHDD, MCU0150OHDD

MyCond MCU-OHDD:n kokonaismitat - 2

TEKNISET TIEDOT

Tekniset tiedot		Mittayksikkö	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
Jäähdytys (Lähtöveden lämpötila 7 °C/ Ulkolämpötila 35 °C)	Kapasiteetti (maks.) Tehonsyöttö (maks.) EER (maksimi) Kapasiteetti (nim.) Tehonotto (nim.) EER (nim.)	kW kW kW/kW kW kW kW/kW	76,0 29.01 2.62 65,0 22.03 2,95	137,0 46,92 2.92 100,0 28.60 3,50	153,0 56.56 2.70 130,0 42.88 3.03
Lämmitys (Lähtöveden lämpötila 45 °C/ Ulkolämpötila 7 °C)	Kapasiteetti (maks.) Syöttöteho (maks.) COP (maks.) Kapasiteetti (nim.) Tuloteho (nim.) COP (nim.)	kW kW kW/kW kW kW kW/kW	81,0 24.40 3.32 71,0 18.93 3.75	151,0 41,95 3.60 100,0 24.20 4.13	161,0 47.08 3.42 142,0 36,90 3.85
Kausittainen energiatehokkuus	NÄKIJÄ ηs,c SCOP-arvo (35 °C) ηs,c SCOP-arvo (55 °C) ηs,c	W/W % W/W % W/W %	4.60 181 4.51 178 3.65 143	4.88 192 4.85 191 3.85 151	4.82 190 4.60 181 3.80 149
Käyttölämpötila-alue	Jäähdytys Lämmitys	°C °C	-20–53 °C -30–50 °C
Lähtöveden lämpötila-alue	Jäähdytys Lämmitys	°C °C	-5–20 °C 20–60 °C
Virtalähde		Vaih./V/Hz	3N~/380~415V/50Hz
Akustinen tehotaso		dB	88	88	91
Vesilämmönvaihtimen tyyppi			Kuori- ja putkilämmönvaihdin
Ilmalämmönvaihtimen tyyppi			Kupariputki ja alumiinilamellit
Kylmäaineen kuristustyyppi			Elektroninen paisuntaventtiili
Kompressori	Tyyppi Määrä		Scroll-kompressori invertterillä
Kompressori	Tyyppi Määrä		1	2	2
Kylmäaine	Tyyppi		R32
Tuuletin	Tyyppi Ilmavirta Määrä	m³/h	Aksiaalinen
			25400	20500	25400
			1	2	2
Vesijärjestelmä	Vedenkestävyys Veden virtausnopeus Vesiputken koko (tulo/lähtö)	kPa m³/h	53	40	60
			12.20	17.2	1 24,4
			DN50/DN50	DN65/DN65	DN65/DN65
Ulkomitat	L×S×K	mm	1260 × 1210 × 2260	2260 × 1255 × 2260	226012552260
Paino	Nettopaino	kg	500	910	910

Huomautuksia:

1. Valmistaja voi muuttaa teknisiä tietoja ilman erillistä ilmoitusta tuoteparannuksia varten.

2. Suorituskyky on standardien EN14511 ja EN14825 mukainen.

3. Maks.: 100 % kompressorin taajuudesta.

4. Nim.: Nimellisdata 80 % maksimitaajuudesta.

5. Lisätietoja saat ottamalla yhteyttä Mycondin henkilökuntaan.
