Medium ESP -kanavapuhallinkonvektorit HPL-sarja

Nämä keskipaineiset kanavoitavat puhallinkonvektorilaitteet on suunniteltu syöttämään ilmaa pitkiä putkistoja pitkin, ja ne voidaan asentaa sekä vaaka- että pystysuoraan. Yksiköt soveltuvat asuintaloihin, toimistoihin, oppilaitoksiin ja ostoskeskuksiin
Jäähdytysteho: 2,93 ... 11,29 kW
Lämmitysteho: 3,31 ... 13,13 kW

Haluatko ostaa tai onko sinulla kysyttävää?
Medium ESP -kanavapuhallinkonvektorit HPL-sarja

Puhallinkonvektorissa on 7 vakiokokoa, joiden ilmavirran kapasiteetit vaihtelevat (340 - 2100m3/h), ja kukin niistä on varustettu 3- tai 4-rivisellä konvektorilla, ja niihin on mahdollista lisätä 1- tai 2-rivinen konvektori 4-putkijärjestelmiä varten. Tämä on kattavin valikoima, joka sopii kaikkiin ilmastointitarpeisiin.

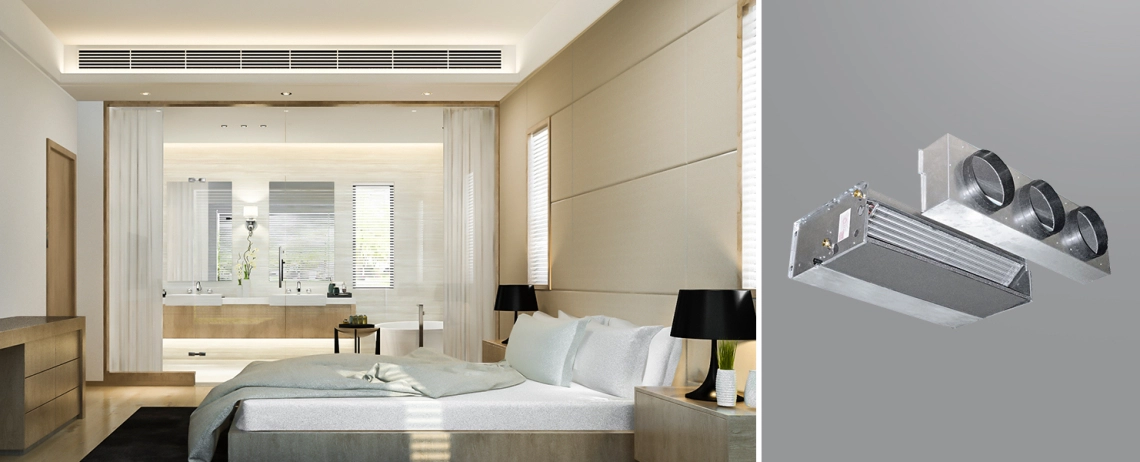

MyCond HPL Moderni hotellihuone, jossa on keskikokoinen ESP-kanavapuhallinkonvektori.

Tärkeimmät ominaisuudet :

  • Korkea mukavuustaso
  • Laaja käyttöalue
  • Staattinen paine jopa 80 Pa
  • Galvanoitu teräsrunko
  • Korkean hyötysuhteen kuparilämmönvaihdin
  • Staattisesti ja dynaamisesti tasapainotettu puhallin erittäin hiljaista toimintaa varten
  • Asennus vaaka- ja pystyasentoon

Kuva, jossa esitellään MyCond HPL -sarjan Medium ESP -kanavapuhallinkonvektorin energiatehokkuutta.

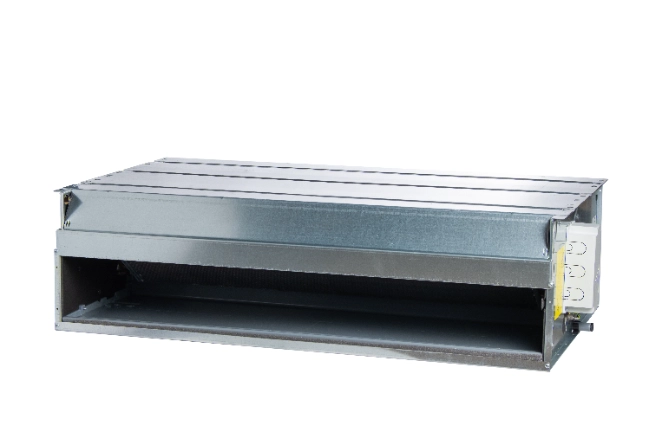

Kuva tehokkaasta MyCond HPL -sarjan keskisuuren ESP-kanavan puhallinkonvektorin yksiköstä toiminnassa.

Edut :

  • Kotelo on valmistettu 1 mm:n galvanoidusta teräksestä ja eristetty 3 mm:n polyolefiinivaahdolla (luokka M1).
  • Tuulettimissa on alumiini- tai muovilavat.
  • 5-nopeuksinen moottori on asennettu tärinänvaimennustyynyille. Rakenteessa on sisäinen lämpösuoja, jossa on automaattinen nollaus (suojausluokka IP 20, luokka B).
  • Lämmönvaihdin ei sovellu käytettäväksi syövyttävissä tiloissa, joissa se voi altistua korroosiolle. Liitännät ovat vasemmalla puolella yksikön ilman ulostulosta katsottuna.
  • Kondenssivesialusta on valmistettu muovista. L-muotoinen rakenne mahdollistaa puhallinkonvektorin asentamisen joko vaaka- tai pystyasentoon.
  • Suodatin on valmistettu galvanoituun teräsrunkoon pingotetusta polypropeenikuidusta. Kehys on asennettu erityisiin ohjaimiin, jotta suodatin on helppo irrottaa ja asentaa huollon aikana.

Kaavio Medium ESP -kanavapuhallinkonvektoreista MyCond HPL -sarjan ominaisuudet.

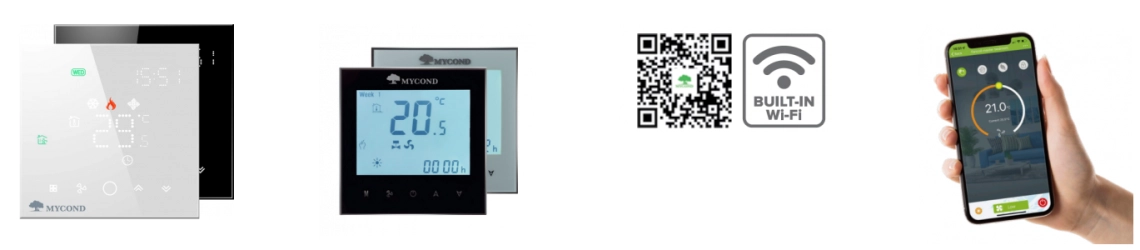

Optimaalinen automaatiokokonaisuus edullista ja yksinkertaista ohjausta varten älypuhelimen avulla

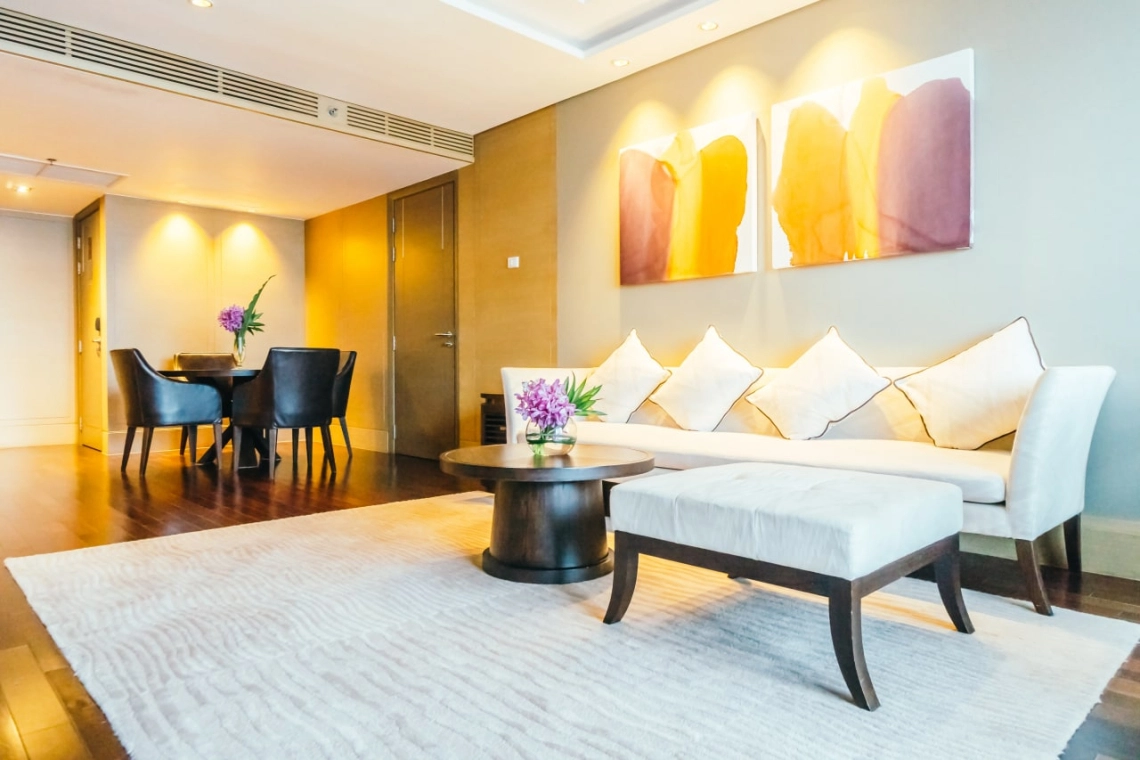

MyCond HPL -sarjan tyylikäs kanavapuhallinkonvektori asennettuna moderniin olohuoneeseen.

3-riviset puhallinkonvektorilaitteet, 2-putkiset mallit. Tekniset tiedot

Tekniset tiedot

Yksiköt HPL 13 HPL 23 HPL 33 HPL 43 HPL 53 HPL 63 HPL 73
Ilmavirta m3/h 535 860 1115 1340 1375 1635 2100
Jäähdytysteho kW 2,93 4,47 6 6,74 7,24 8,56 9,89
Lämmitysteho kW 3,31 5,18 6,99 8,11 8,38 9,5 11,54
Moottorin ottoteho W 55 110 126 175 174 166 245
Ääniteho (Lw) dB(A) 51 55 57 63 62 61 66
Tulo-/lähtövesiputki 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Lauhdeputki mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

4-riviset puhallinkonvektorit, 2-putkiset mallit. Tekniset tiedot

Tekniset tiedot Yksiköt HPL 14 HPL 24 HPL 34 HPL 44 HPL 54 HPL 64 HPL 74
Ilmavirta m3/h 535 860 1115 1340 1375 1635 2100
Jäähdytysteho kW 3,37 5,45 6,95 7,42 8,01 9,55 11,29
Lämmitysteho kW 3,6 5,76 7,32 8,57 8,84 10,62 13,13
Moottorin ottoteho W 55 110 126 175 174 166 245
Ääniteho (Lw) dB(A) 51 55 57 63 62 61 66
Tulo-/lähtövesiputki 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Lauhdeputki mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

3+1-rivinen puhallinkonvektorilaite, 4-putkiset mallit.Tekniset tiedot

Tekniset tiedot Yksiköt HPL 13-4T/1R HPL 23-4T/1R HPL 33-4T/1R HPL 43-4T/1R HPL 53-4T/1R HPL 63-4T/1R HPL 73-4T/1R
Ilmavirta m3/h 535 860 1115 1340 1375 1635 2100
Jäähdytysteho kW 2,93 4,47 6 6,74 7,24 8,56 9,89
Lämmitysteho kW 2,5 3,7 4,87 5,48 5,79 6,93 8,12
Moottorin ottoteho W 55 110 126 175 174 166 245
Ääniteho (Lw) dB(A) 51 55 57 63 62 61 66
Tulo-/lähtövesiputki 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Lauhdeputki mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

Ominaisuudet on annettu seuraaville käyttöparametreille:
Staattinen paine: 0Pa
JÄÄHDYTYS: tuloilman lämpötila +27 °C kuiv. lämpötila, +19 °C kosteus. lämpö. Tulo-/lähtöveden lämpötila. +7/12 °C.
LÄMMITYS: tuloilman lämpötila +20 °C. Tulo-/lähtöveden lämpötila. +50/45 °C.
Lämmitys 4-putkijärjestelmä: ilman lämpötila sisäänkäynnin kohdalla +20 °C. Tulo-/lähtöveden lämpötila. +65/55 °C.

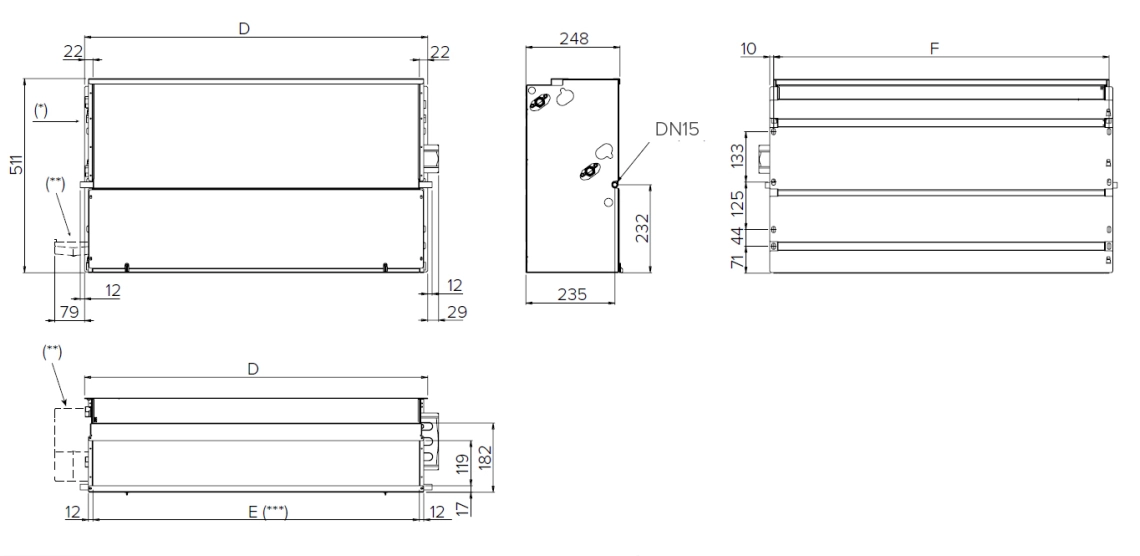

Pystysuora asennus

Kaaviokuva MyCond HPL -sarjan kanavapuhallinkonvektorin energiatehokkuudesta.

Huomautus:
(*) - Kierukan liitännät vasemmalla
(**) - Lisävarusteena kondenssivesialtaassa (lisävaruste)
(***) - Imukehyksen mitat: E x 119 mm
(****) - Ulkohalkaisija

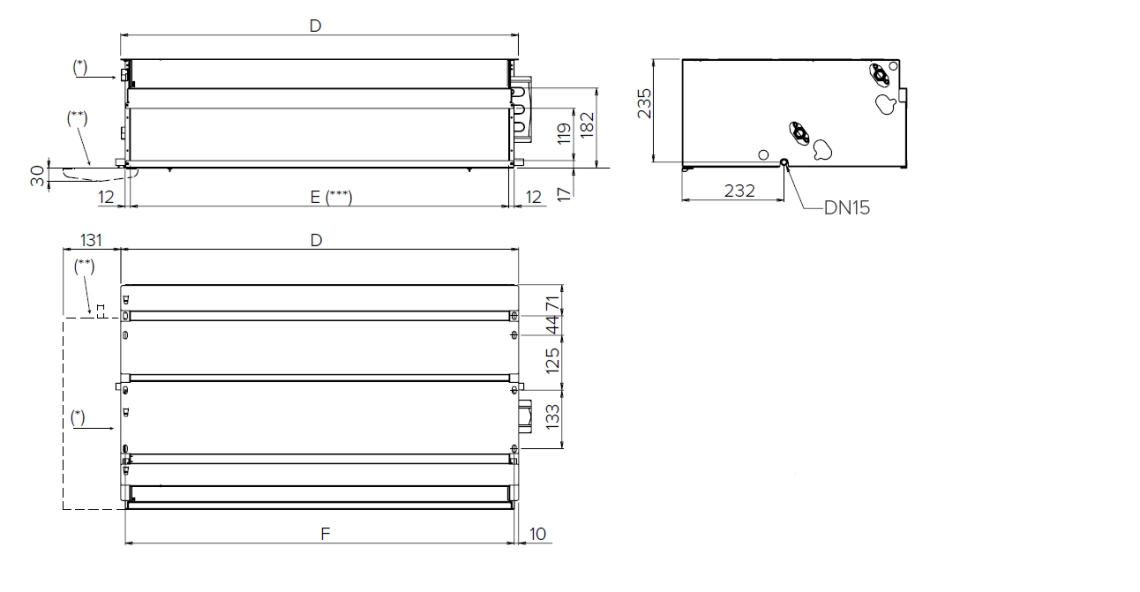

Vaaka-asennus

Kaavio, joka havainnollistaa MyCond HPL -sarjan kanavayksiköiden ilmavirtauksia.

Huom:
(*) - Kierukan liitännät vasemmalla
(**) - Lisävarusteena kondenssivesialtaassa (lisävaruste)
(***) - Imukehyksen mitat: E x 119 mm
(****) - Ulkohalkaisija

Malli Yksiköt HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
D mm 689 904 1119 1119 1334 1549 1549
E mm 645 860 1075 1075 1290 1505 1505
F mm 669 884 1099 1099 1314 1529 1529

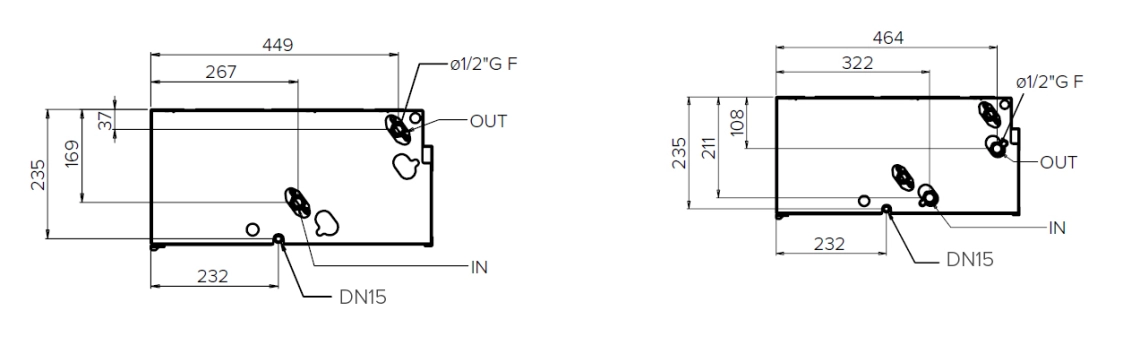

Kelan liitännät

3- tai 4-riviset käämit / lisälämmityskäämi (1 tai 2 riviä)


MyCond HPL Kaavio, jossa esitetään ilmanjako ja säätömekanismit keskisuurissa ESP-kanavapuhallinkonvektoreissa.

Malli Yksiköt HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
3 riviä kg 18,5 25,4 26,5 27,9 38,4 47,2 47,4
3+1 riviä kg 19,7 26,9 28,3 29,7 40,3 49,5 49,7
4 riviä kg 19,5 26,7 27,9 29,0 39,8 48,9 49,1
