Matala ESP-ohut kanava

Ohuet kanavat on suunniteltu sopimaan ahtaisiin tiloihin, joten ne soveltuvat asennuksiin alueilla, joilla perinteinen kanavointi ei ole mahdollista
Jäähdytysteho: 1.50 ... 7.10 kW
Lämmitysteho: 1.70 ... 8.00 kW

Haluatko ostaa tai onko sinulla kysyttävää?
Matala ESP-ohut kanava

Tärkeimmät ominaisuudet:

  • Ihanteellinen makuuhuoneisiin, hotellihuoneisiin ja hiljaisiin ympäristöihin
  • Erittäin ohut: korkeus vain 185 mm
  • Valmis raitisilmalle (valmiiksi leikattu sivusaukko)
  • Vakiovarusteena kondenssiveden poistopumppu
  • Muunneltava ilmanottoaukko: alhaalla tai takana paneelia siirtämällä vakiona
  • Hiljainen toiminta
  • Suunniteltu vapaasti asennettavaksi ilman kanavaa tai lyhyillä kanavilla. Säädettävä ESP 0/15/30 Pa käyttämällä langallisia säätimiä: MWI-R101ABT, MWIR201ABK (vain DC-puhallinversio)
  • Mahdollisuus ohjata IR-kaukosäätimellä käyttämällä IR-vastaanottimella varustettua koristepaneelia tai erillistä IR-vastaanotinta MIR-B101DB
  • Valinnainen UVC-lamppu laitteen läpi virtaavan ilman sterilointia varten
  • Lisävarusteena saatava esteettinen koristepaneeli: tulo- ja poistoaukko (sälekaihtimilla)
  • Valinnainen DC-invertteripuhallinmoottori

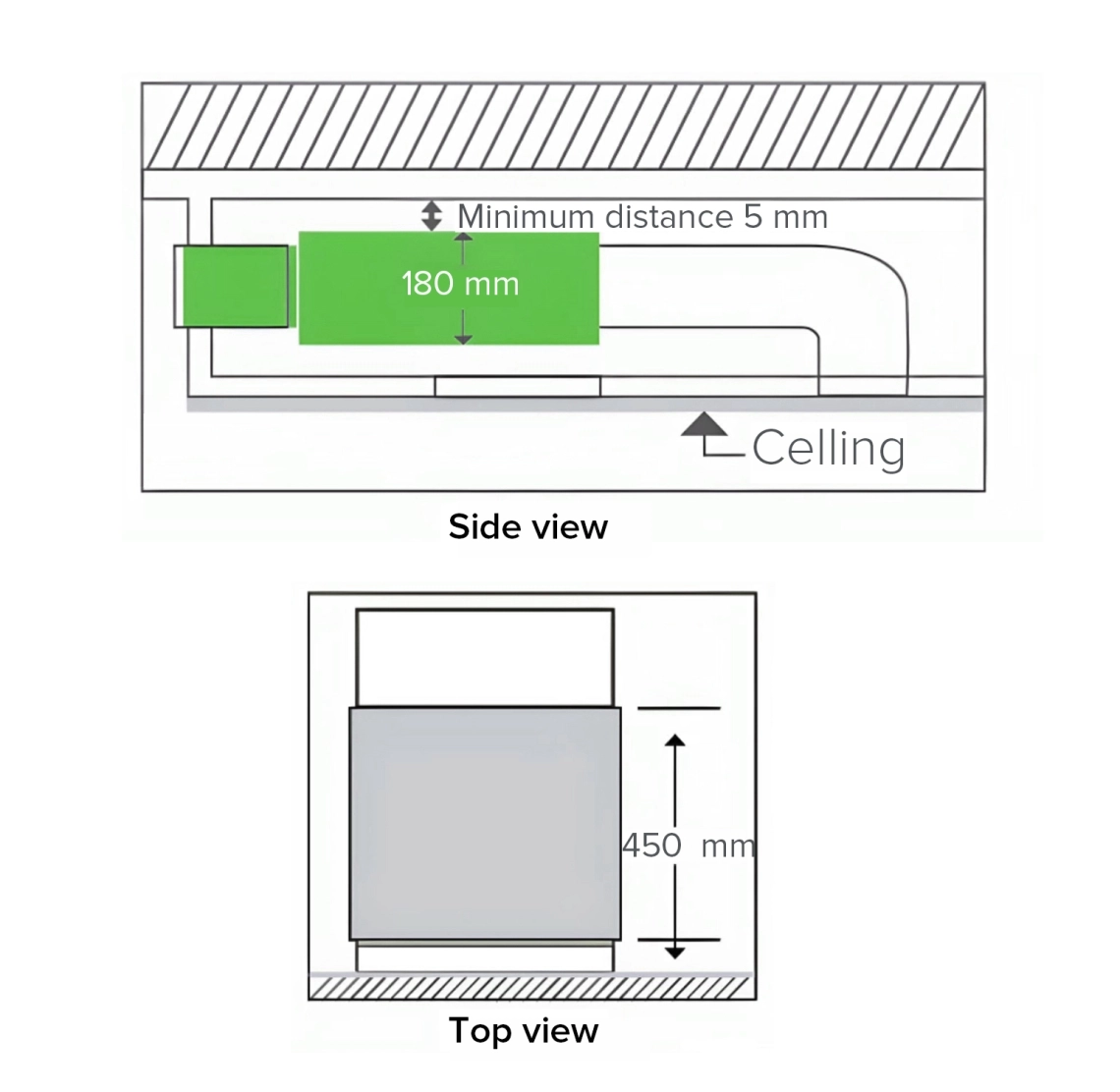

MyCond Low ESP slim kanavan kattoasennus

Säädetty esp erittäin ohut säästää asennustilaa ketterä ja kätevä

Rungon paksuus vain 180mm, helppo asentaa kapean asuinkaton korkeuteen, rungon syvyys vain 450mm, säästää kattopinta-alaa ja toimii täysin yhteistyössä sisustuksen kanssa.

Hiljainen toiminta

  • Korkean hyötysuhteen malli * Korkean hyötysuhteen harjaton tasavirtamoottori, nopeuden portaaton säätö, voi saavuttaa seitsemän ilmansyöttöä, vähentää huomattavasti käyttömelua
  • Sisäyksikön lämpökomponenttien ja sisäisen ilmakanavan kohtuullisen suunnittelun kautta, neljä lohkon tuulennopeutta, hiljainen toiminta on toteutettu. Huomautus: Saatavana on myös vaihtovirtamoottorin vakiomalli

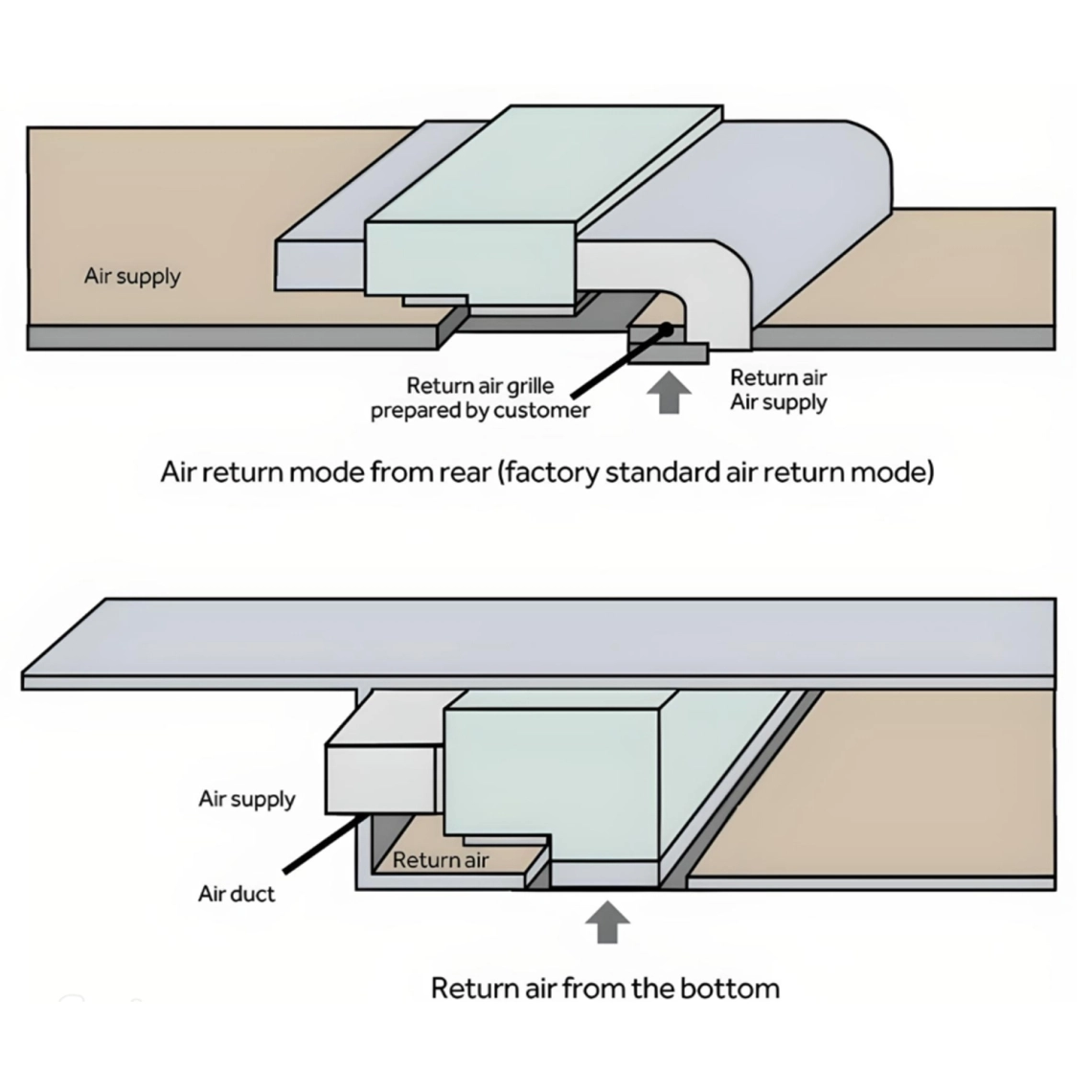

MyCond Low ESP slim kanavan ilmanottovaihtoehdot: alhaalla tai takana.

Paluuilmatilan valinta paikallisten olosuhteiden mukaan - käyttäjäystävällisempi asennus

Tarjota ala- ja takaosan kaksi paluuilmatilaa, sisäasennus on joustavampi ja kätevämpi, käyttäjät voivat valita parhaan asennusohjelman sisustuksen ominaisuuksien mukaan. Huomautus: Jos asennustilaa on riittävästi, on suositeltavaa käyttää sivuttaista takaisinsyöttötilaa, joka voi tehokkaasti vähentää käyntiääntä.

Korkea ylösnostokykyinen tyhjennyspumppu

Standardi kondenssiveden nostopumppu, vakiopää 700mm, erikoismallit räätälöity valikoima jopa 1200mm, ja sisäänrakennettu kellukekytkin, kätevä tehdä yhteistyötä sivuston todellisen tilanteen kanssa, kondenssiveden tyhjennys ilmastointi.

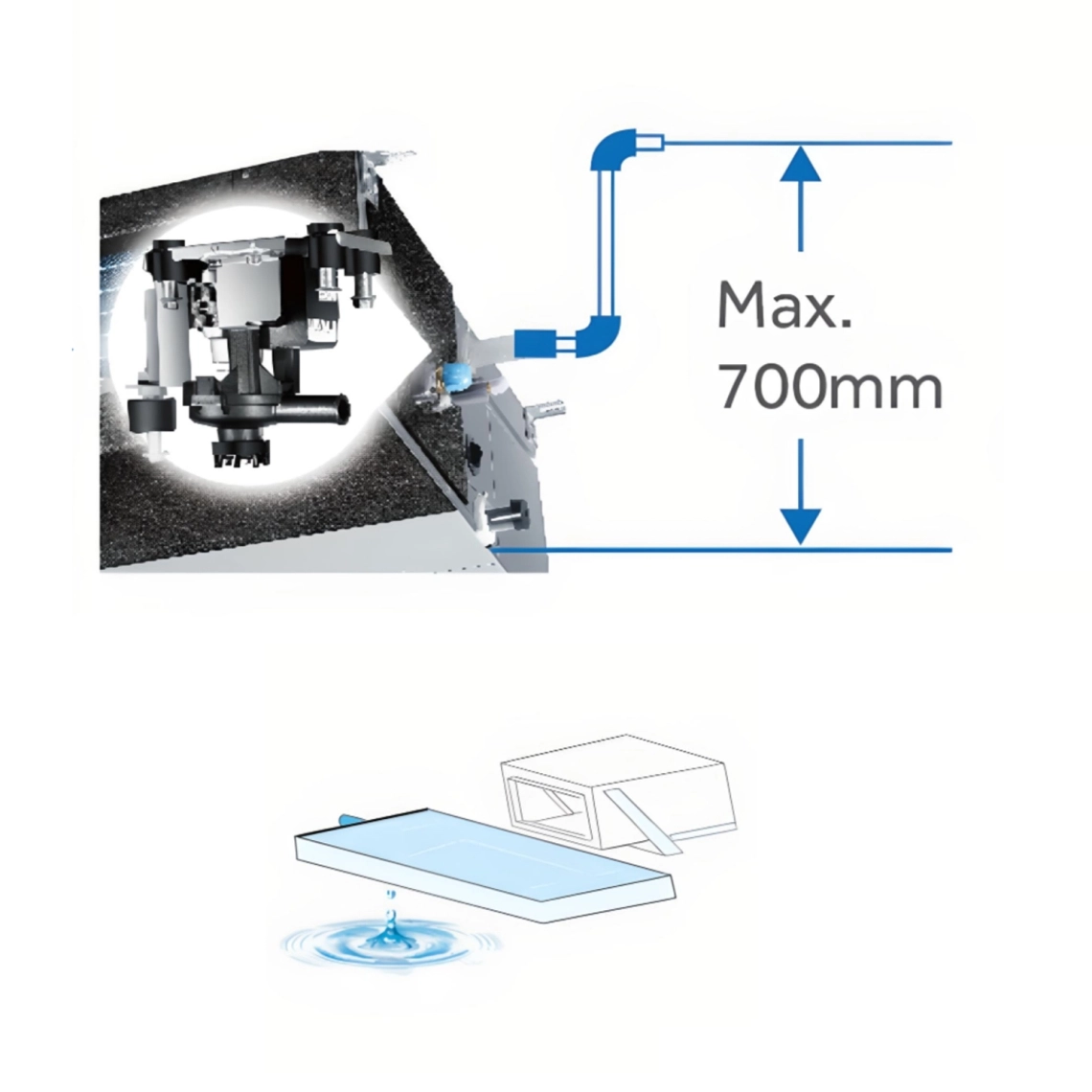

MyCond Low ESP ohut kanavapumppu, jonka nostokorkeus on jopa 700 mm.

3D kolmiulotteinen ilmansyöttö

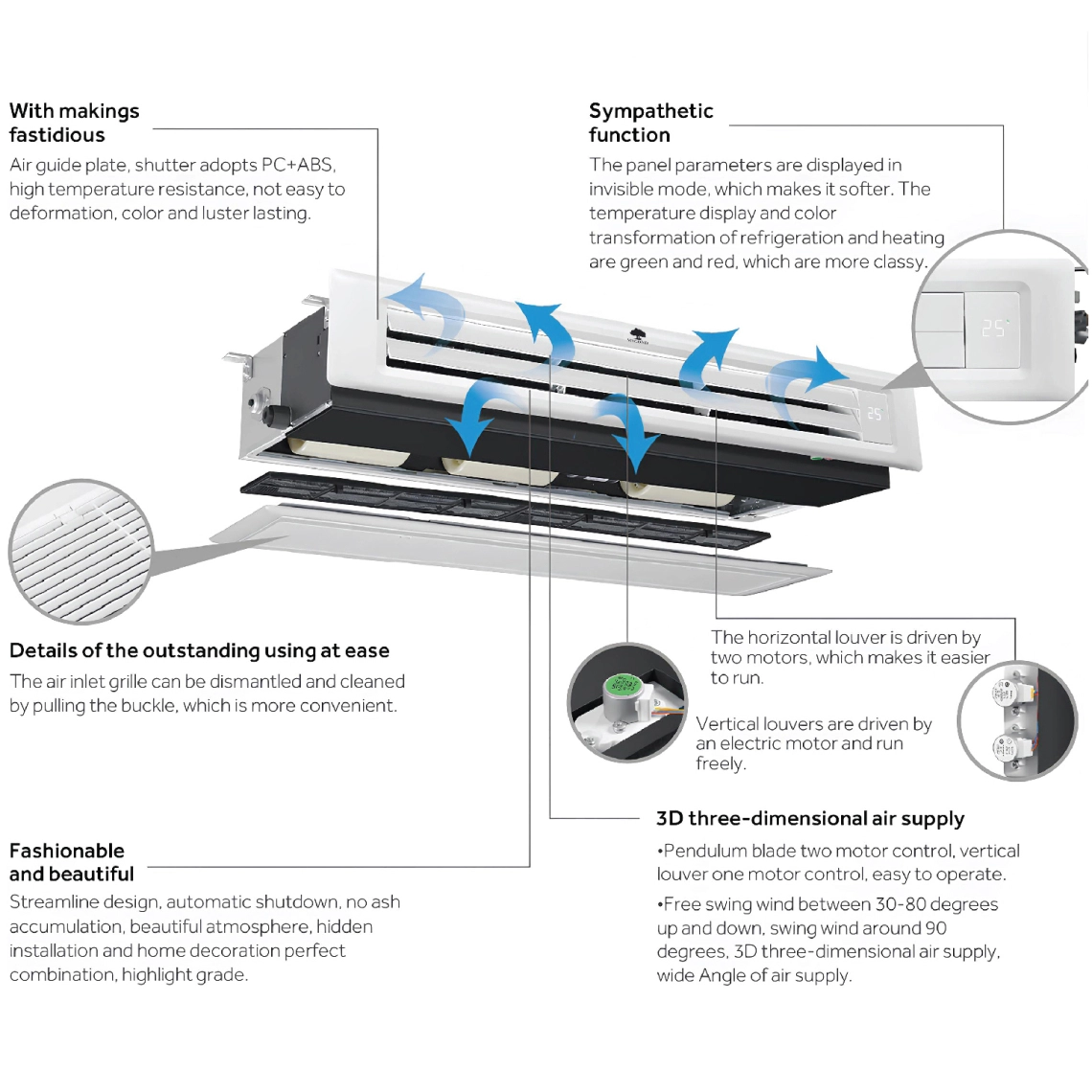

MyCond Low ESP slim kanava 3D-ilmavirtaus ja piilotettu näyttö

Valinnainen ilman tulo/lähtö koristeelliset paneelit

Koristepaneelien avulla voit sovittaa tulo- ja poistosäleiköt harmonisesti sisätiloihin.

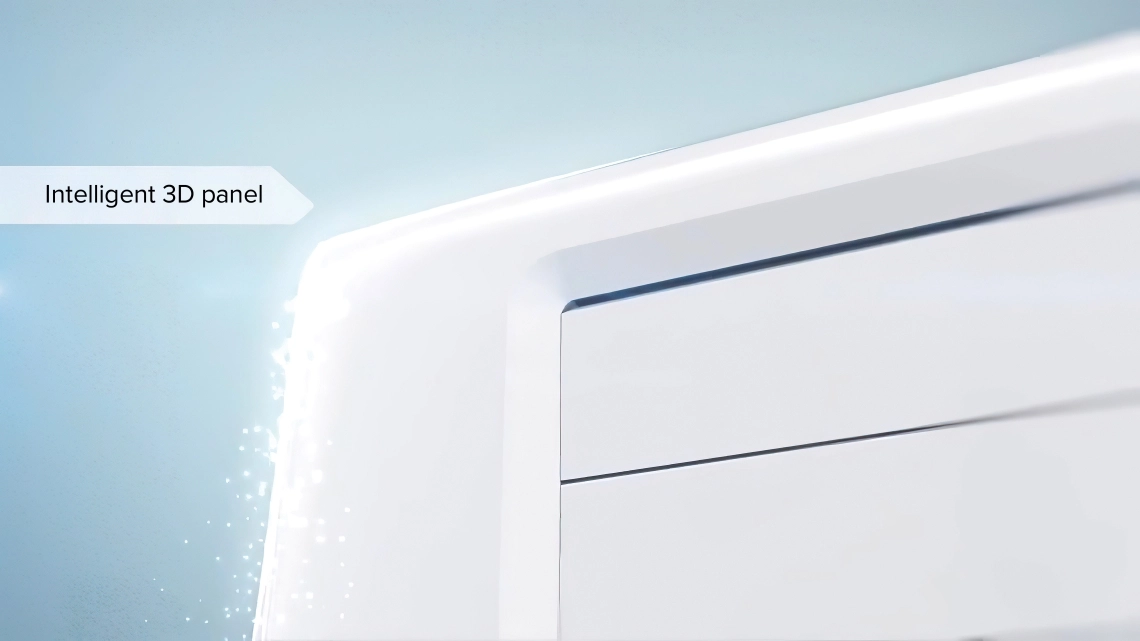

MyCond Low ESP slim kanavayksikkö Älykäs 3D-paneeli

MyCond Low ESP slim kanava piiloasennus huoneen sisätiloihin.

3D-ilmavirta

Pystysuuntaisten ja vaakasuuntaisten säleikköjen erillisten säätimien ansiosta voit luoda miellyttävän 3D-ilmavirran haluttuun suuntaan.

Erittäin ohut muotoilu

Matalan ESP slim -kanavayksikön korkeus on vain 185 mm, mikä on alan johtavaa ja tarjoaa pienimmän kattopudotuksen.

MyCond Low ESP slim kanava 185mm korkea Kotelo

MyCond Low ESP ohut kanavan ulkoisen staattisen paineen säätö 0-30 Pa

Säädetty esp langallisella ohjaimella

ESP:tä voidaan säätää langallisilla säätimillä MWIR201ABK tai MWI-R101ABT. Asentajan ei tarvitse kiivetä tikkaita pitkin asetusten tekemiseen. ESP:n 3 porrasta on käytettävissä (vain DCfan-versio): 0/15/30 Pa.

Tekniset tiedot Yksiköt MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA MIDS-18X1EV1AA MIDS-24X1EV1AA
Kapasiteetti
Jäähdytys kW 1,50 2,20 2,80 3,60 4,50 5,60 7,10
Lämmitys kW 1,70 2,50 3,20 4,00 5,00 6,30 8,00
Sähköiset parametrit
Virtalähde Ph/V/Hz 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60
Ilmanvaihto
Ilmavirta (H/M/L) m3/h 430/370/310 480/420/360 480/420/360 550/430/370 600/540/460 800/690/580 930/850/750
Äänenpaine
(H/M/L)
dB(A) 26/22/19 27/23/20 27/23/20 30/27/24 32/29/26 33/30/27 36/33/30
Ääniteho
(H/M/L)
dB(A) 40/36/33 41/37/34 41/37/34 44/41/38 46/43/40 47/44/41 50/47/43
Asennus - Mitat
Yksikön mitat
BxSxKxK
mm 850x420x185 850x420x185 850x420x185 850x420x185 850x420x185 1170x420x185 1170x420x185
Pakattu yksikkö
Mitat BxSxKxK
mm 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1365x540x270 1365x540x270
Nettopaino / bruttopaino
Kg 16,5/21,5 17,5/22,5 17,5/22,5 17,5/22,5 18,5/23,5 22,2/28,2 24,0/30,0
Ø Nestepuoli
kylmäaineputki
mm (tuuma) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 9,52 (3/8)
Ø Kaasupuolen
kylmäaineputki
mm (tuuma) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88 (5/8)
Staattinen paine
(Vakio / Max)
Pa 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30
Paneeli
Malli M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-1210IA/D M1B-1210IA/D
Mitat BxSxK (pistorasia
paneeli)
mm 890x190x100 890x190x100 890x190x100 890x190x100 890x190x100 1210x190x100 1210x190x100
Mitat BxSxK (imupaneeli
ja suodatin)
mm 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 1210x290,5x32,4 1210x290,5x32,4
Pakkaus
Mitat BxSxKxK
mm 938x335x220 938x335x220 938x335x220 938x335x220 938x335x220 1258x335x220 1258x335x220
Nettopaino / bruttopaino
Kg 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 5,0/6,0 5,0/6,0

Mitat

MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

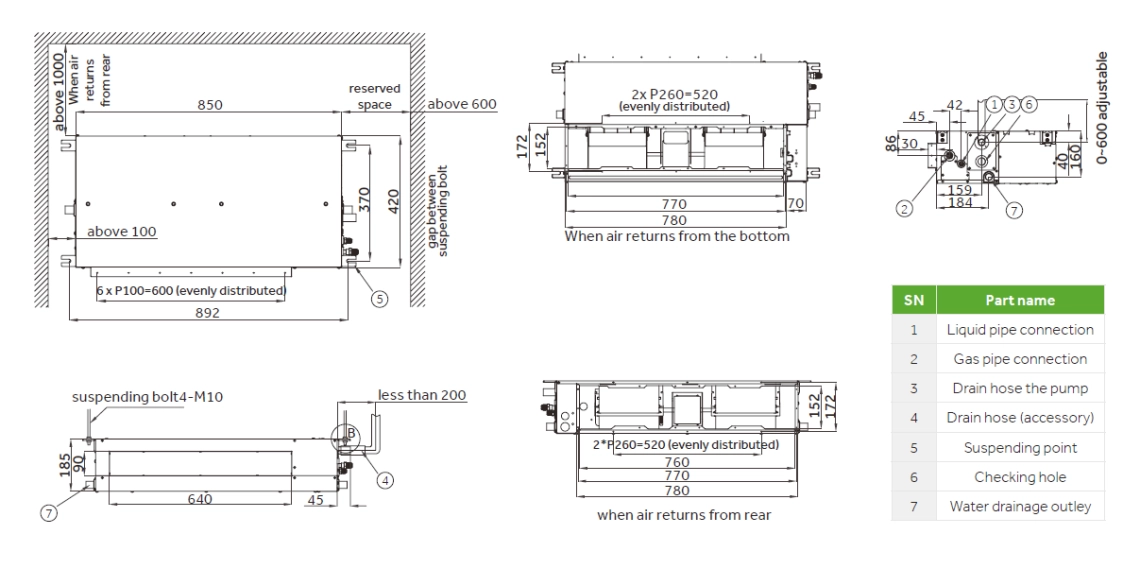

MyCond Low ESP ohut kanavan kokonaismitat - 1

Mitat

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-18X1EV2AD MIDG-24X1EV2AD MIDG-24X1EV2AD MIDS-18X1EV1AA MIDS-24X1EV1AA

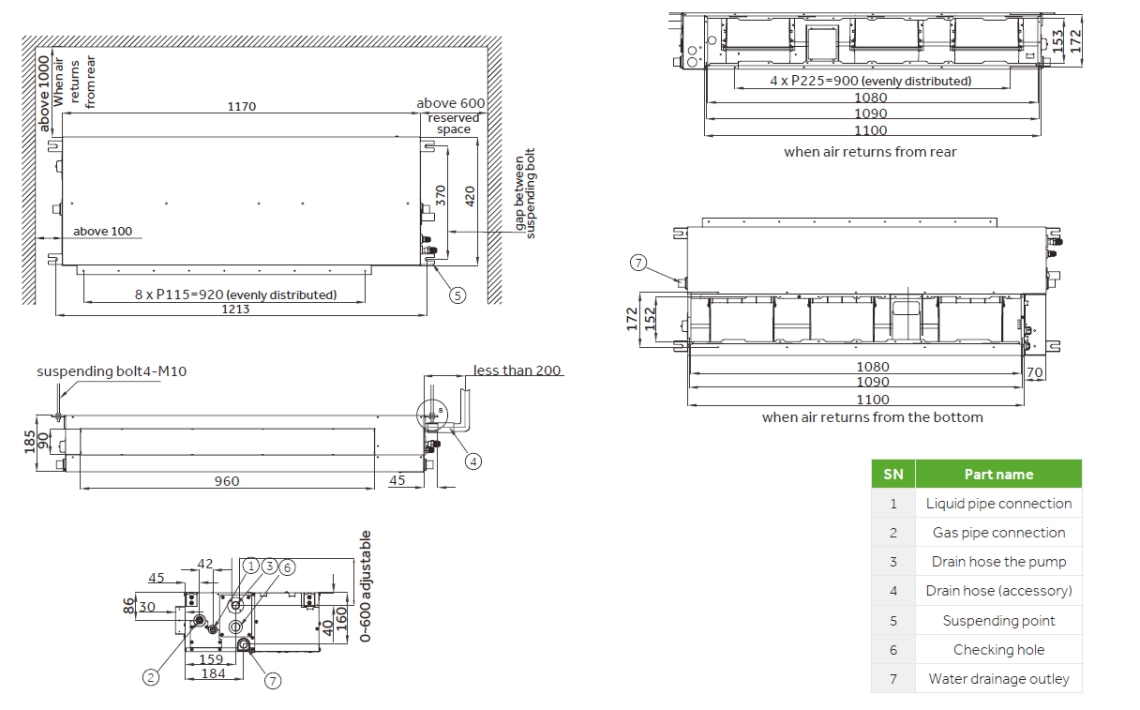

MyCond Low ESP slim kanavan kokonaismitat - 2
