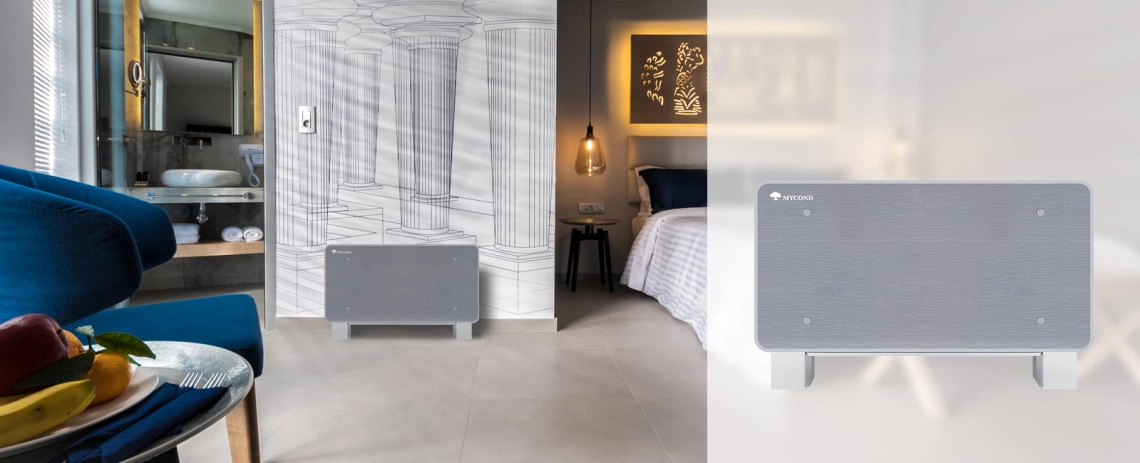

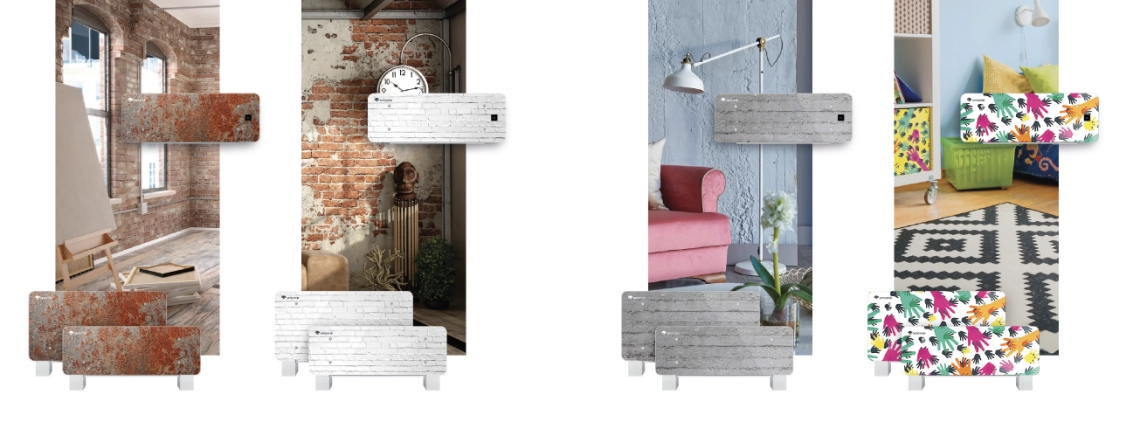

Puhallinkonvektori on rakenteeltaan erittäin ohut. Vertailun vuoksi mainittakoon, että sen kotelo on lasin kanssa vain 122 mm paksu, mikä säästää enemmän asennustilaa. Lisäksi sen yksinkertainen ja siisti ulkonäkö sopii helposti huoneesi tyyliin.

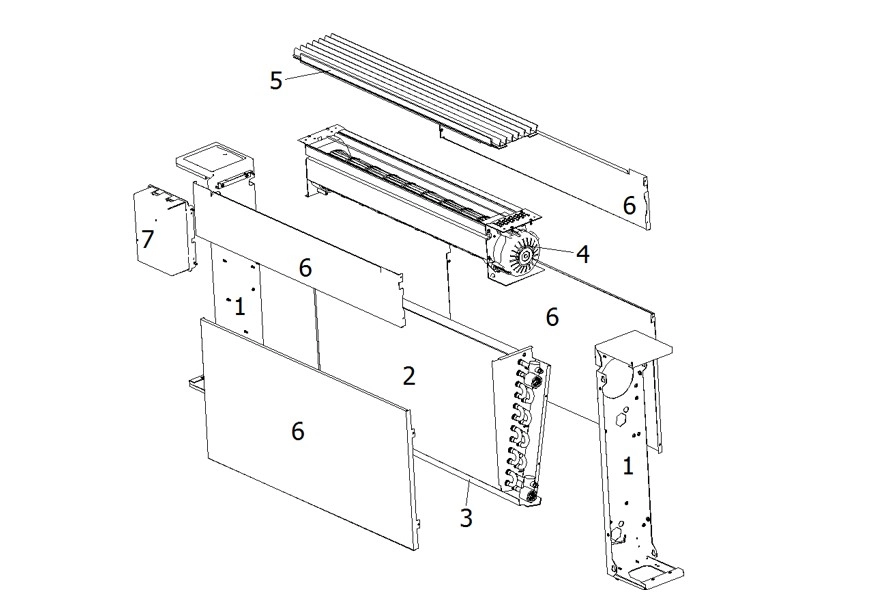

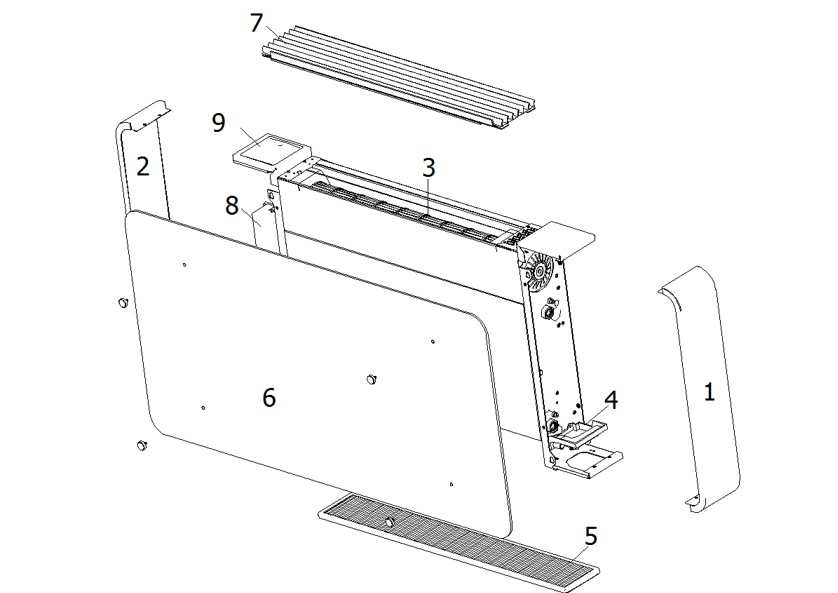

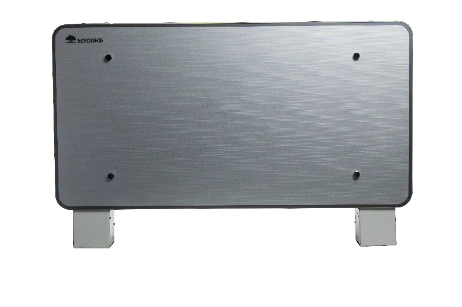

Ulkoiset osat

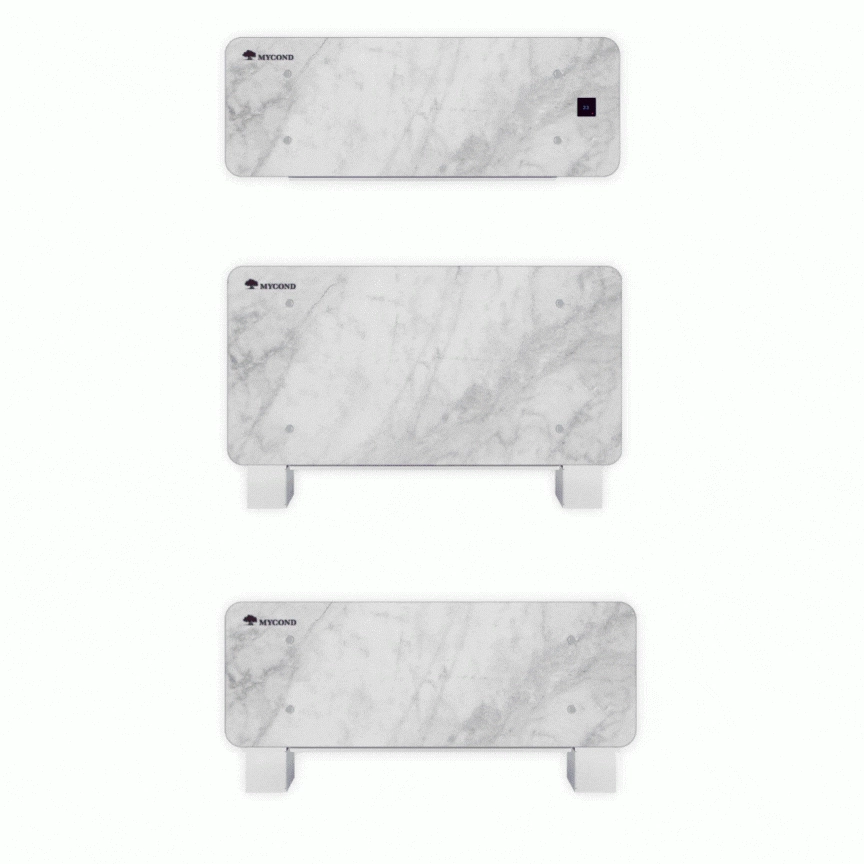

Pystysuorat yksiköt

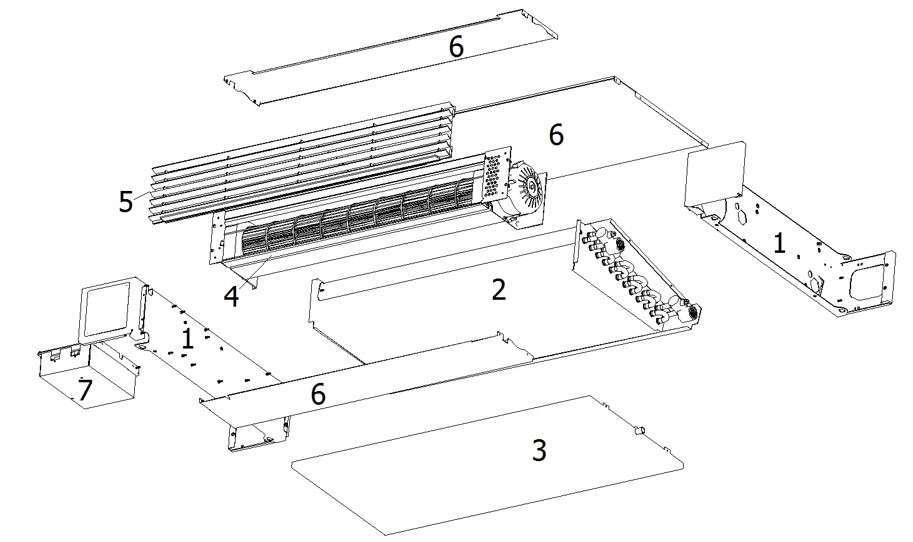

Vaakasuora yksikkö
tekniset tiedot | Yksiköt | Nopeus | MC-SG-200T2 | MC-SG-400T2 | MC-SG-600T2 | MC-SG-800T2 |
Ilmavirta | Supermax | 250 | 390 | 510 | 620 | |
Max (*) | 180 | 315 | 450 | 540 | ||
m3/h | Med (*) | 120 | 230 | 350 | 450 | |
Min (*) | 80 | 155 | 240 | 310 | ||
Staattinen | 10 | 18 | 25 | 32 | ||
Kokonaisjäähdytysteho | Supermax | 1.19 | 2.12 | 2.90 | 3.73 | |
Max | 0.88 | 1.81 | 2.70 | 3.38 | ||
kW | Med | 0.79 | 1.45 | 2.20 | 2.75 | |
Min | 0.45 | 0.98 | 1.70 | 2.13 | ||
Järkevä kapasiteetti | Supermax | 0.87 | 1.56 | 2.16 | 2.97 | |
Max | 0.69 | 1.35 | 2.00 | 2.70 | ||
kW | Med | 0.60 | 1.10 | 1.68 | 2.30 | |
Min | 0.30 | 0.70 | 1.25 | 1.70 | ||
Lämmitysteho | Supermax | 1.55 | 2.71 | 3.71 | 4.71 | |
Max | 1.10 | 2.40 | 3.20 | 4.23 | ||
kW | Med | 0.90 | 1.50 | 2.40 | 3.40 | |
Min | 0.61 | 1.16 | 1.75 | 2.41 | ||
V/H/Ph | 230 V - 50 Hz - 1Ph | |||||
Moottorin syöttö | Supermax | 20 | 22 | 24 | 27 | |
Max | 12 | 13 | 14 | 17 | ||
W | Med | 5 | 6 | 7 | 10 | |
Min | 3 | 4 | 5 | 8 | ||
Veden virtausnopeus | Supermax | 204 | 364 | 498 | 639 | |
Max | 151 | 311 | 463 | 580 | ||
l/h | Med | 136 | 249 | 377 | 472 | |
Min | 77 | 168 | 292 | 365 | ||
Painehäviö | Supermax | 15.1 | 10.2 | 20.9 | 19.9 | |
Max | 13.1 | 8.2 | 19.0 | 18.7 | ||
kPa | Med | 7.2 | 6.0 | 16.5 | 13.2 | |
Min | 4.1 | 4.1 | 13.0 | 10.0 | ||
Kelan liitäntä | 1/2" GF | 1/2" GF | 1/2" GF | 1/2" GF | ||
Vesipitoisuus | L | 0,33 | 0,59 | 0,85 | 1,11 | |
Ääniteho | Supermax | 55.0 | 56.0 | 57.1 | 58.3 | |
Max | 51.3 | 52.2 | 52.4 | 53.3 | ||
dB(A) | Med | 44.6 | 45.5 | 46.6 | 48.6 | |
Min | 37.5 | 38.6 | 40.5 | 38.7 | ||
Äänen painaminen | Supermax | 38.0 | 39.0 | 40.1 | 41.3 | |
Max | 34.3 | 35.2 | 35.4 | 36.3 | ||
dB(A) | Med | 27.6 | 28.5 | 29.6 | 31.6 | |
Min | 20.5 | 21.6 | 23.5 | 21.7 |
JÄÄHDYTYSTILA
Huone: 27° C - 47 % r.h. Veden lämpötila (sisään/ulos): 7/12°C
LÄMMITYSTILA
Huone:20° C. Veden lämpötila sisään:50.
(*) Ilmoitetut arvot ovat suhteessa vakioasetuksiin 1500, 900 ja 600 RPM. Ilmavirtausta on aina mahdollista muuttaa muuttamalla piirilevyssä olevaa dip-kytkimen asetusta.

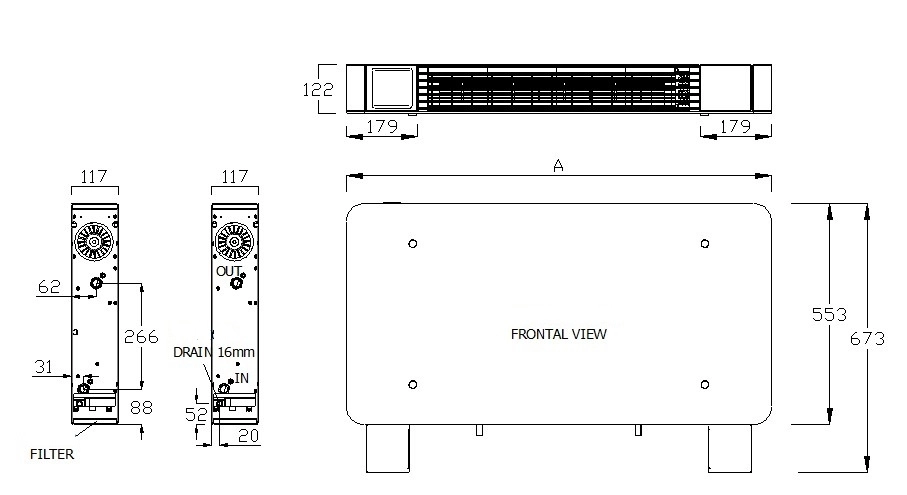

pystyasennus
tekniset tiedot | Yksiköt | MC-SG-200T2 | MC-SG-400T2 | MC-SG-600T2 | mC-SG-800T2 |
A | mm | 681 | 873 | 1065 | 1257 |
Nettopaino | kg | 14 | 18 | 21 | 25 |
Bruttopaino | kg | 18 | 21 | 25 | 29 |

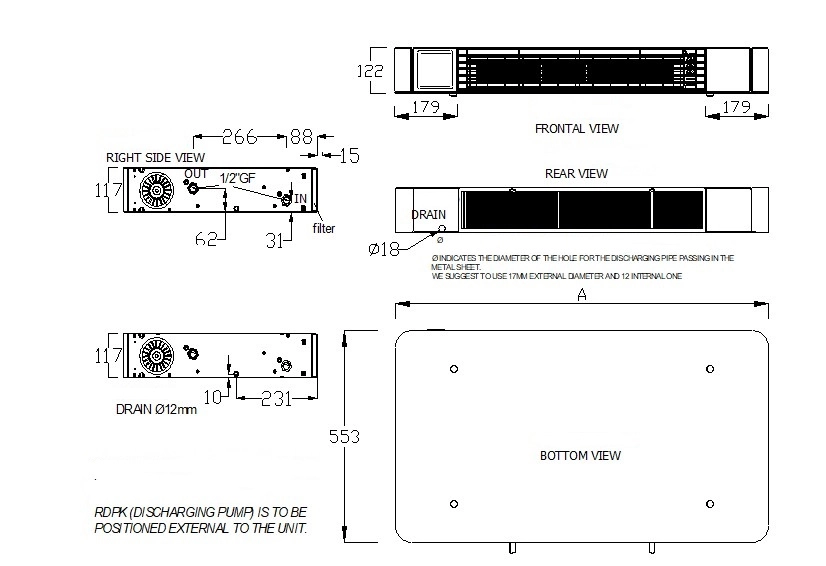

Vaaka-asennus
Tekniset tiedot | Yksiköt | MC-SG-200T2 | MC-SG-400T2 | MC-SG-600T2 | MC-SG-800T2 |
A | mm | 681 | 873 | 1065 | 1257 |
Nettopaino | kg | 14 | 18 | 21 | 25 |
Bruttopaino | kg | 18 | 21 | 25 | 29 |
