Korkea ESP-kanava

Etusivu / Catalog / Ilmastointi / MRF / MRF-järjestelmän sisäyksiköt / Kanavoidut ilmastointilaitteet / Korkea ESP-kanava
Korkea ESP-kanava Korkea seinä Ulkoinen staattinen paine voi olla 300 Pa, ja ilmakanava voidaan valita vapaasti. Tee ilmastointi, monen huoneen jakaminen
Jäähdytysteho: 1.50 ... 16.0 kW
Lämmitysteho: 1.70 ... 18.0 kW

Haluatko ostaa tai onko sinulla kysyttävää?
Korkea ESP-kanava
Mycond
Kanavoidut ilmastointilaitteet

Keskeiset ominaisuudet:

  • Joustava ja yksinkertainen ilmanvaihtojärjestelmä
  • Helppo huolto
  • Staattinen paine vaihtelee 20:sta 200 Pa:han mukana tulevalla tehostuskaapelilla
  • Kondensaatiojohtopumppu
  • 3 nopeutta + tehostus

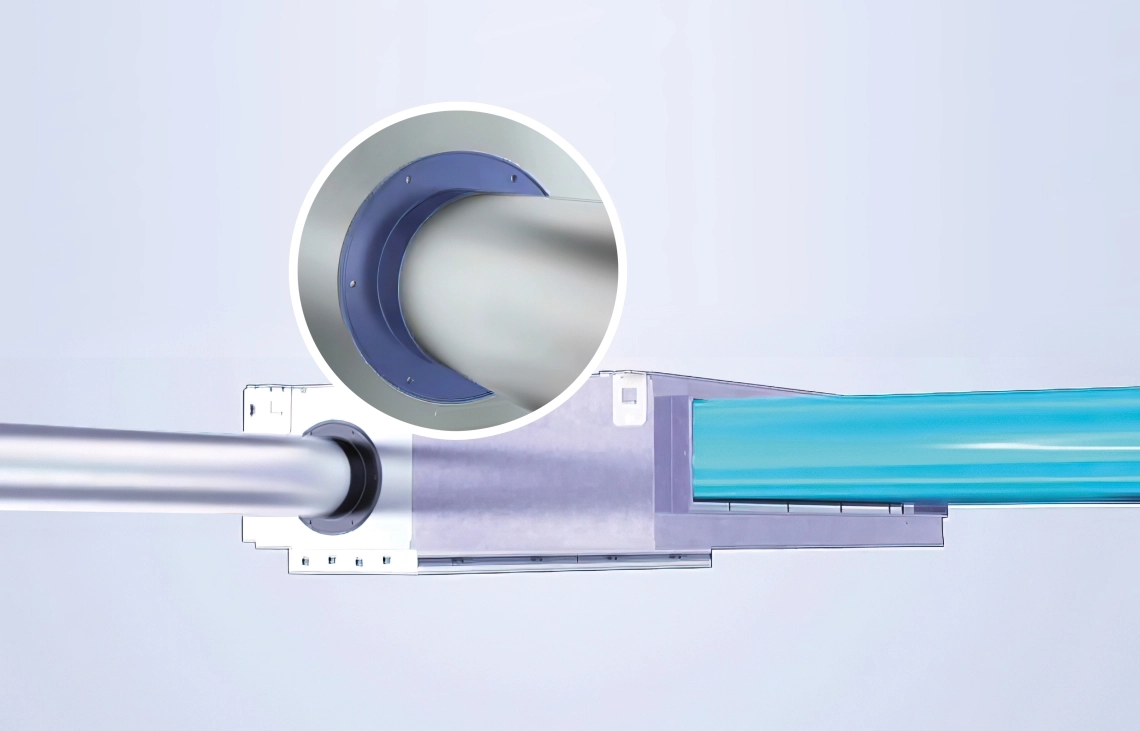

MyCond High ESP ilmanvaihtokanava tuoreilman liitäntä

Tuoreilman liitos

Tuoreilman liitos on helppo asentaa



200 Pa staattinen paineasetukset

5 nopeuden säädettävä tuulen nopeus eri tarpeiden täyttämiseksi.

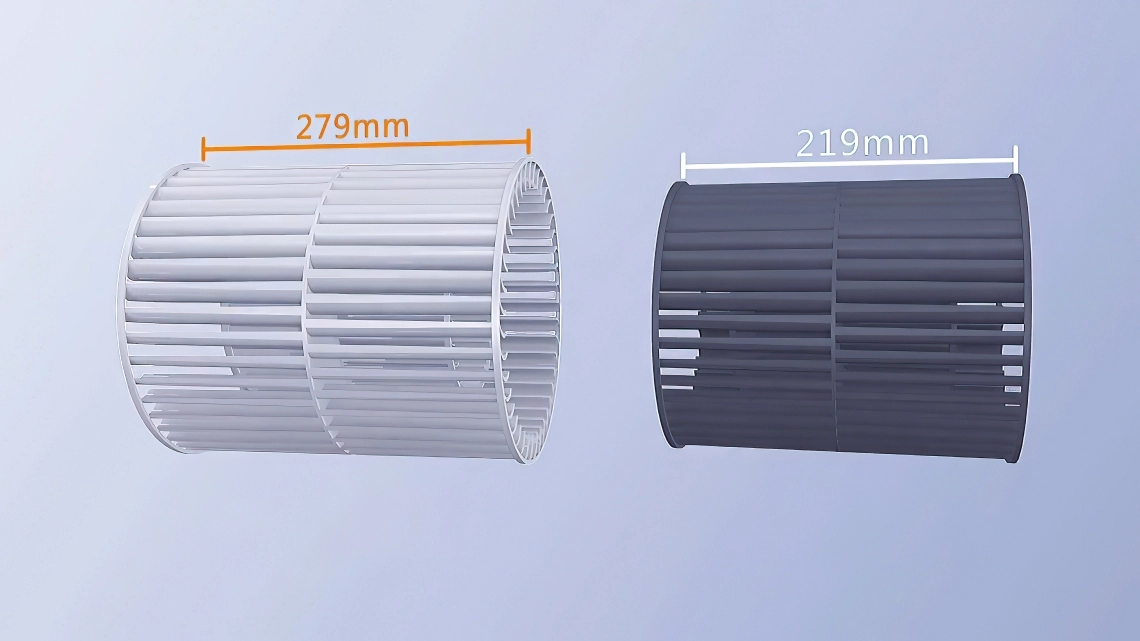

MyCond High ESP ilmanvaihtokanava, suurennettu tuulettimen pyörä 279 mm



MyCond Ilmanvaihtokanava, jossa korkea ESP-taso, helppo pääsy PCB:lle

Kätevää pääsy piirilevylle

Sähkökoteloiden ruuvit on sijoitettu 45° kulmaan, mikä tekee levyn liittämisestä ja huoltamisesta helppoa.



Tekniset tiedot Yksiköt MIDG-
05X1EV2AD		 MIDG-
07X1EV2AD		 MIDG-
09X1EV2AD		 MIDG-
12X1EV2AD		 MIDG-
16X1EV2AD		 MIDG-
18X1EV2AD		 MIDG-
24X1EV2AD		 MIDG-
28X1EV2AD		 MIDG-
30X1EV2AD		 MIDG-
38X1EV2AD		 MIDG-
48X1EV2AD		 MIDG-
54X1EV2AD
Kapasiteetti
Jäähdytys kW 1.50 2.20 2.80 3.60 4.50 5,60 7,10 8,00 9,00 11,20 14,00 16.00
Lämmitys kW 1.70 2.50 3.20 4.00 5.00 6,30 8,00 9,00 10,00 13.00 16.30 18.00
Sähkötiedot
Virtalähde Ph/V/Hz 1/220-240/50(60) 1/220-240/50(60)
Ilmanvaihto
Ilmavirta (K/M/L) m3/h 515/440/390 545/470/390 545/470/390 570/495/420 700/625/550 915/765/640 1275/1050/875 1275/1050/875 1450/1200/1000 2000/1700/1400 2150/1700/1400 2350/1950/1600
Äänipaine
(K/M/L)		 dB(A) 29/27/25 30/28/25 30/28/25 31/29/27 32/30/28 33/31/29 34/31/29 35/33/30 36/33/30 38/35/32 40/36/32 42/38/34
Ääniteho
(K/M/L)		 dB(A) 41/39/37 42/40/37 42/40/37 43/41/39 44/42/40 45/43/41 46/43/41 47/45/42 48/45/42 50/47/44 52/48/44 54/50/46
Asennus – Mitat
Nettomitat
(WxDxH)		 mm 700x700x248 1100x700x248 1100x700x248 1500x700x248
Paketin yksikkö
mitat
(WxDxH)		 mm 901x853x305 1301x853x305 1301x853x305 1701x853x305
Nettopaino / Brutto
paino		 Kg 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 34.0/40.5 34.0/40.5 34.0/40.5 36.0/42.5 44.2/53.5 47.2/56.5 47.2/56.5
Ø Neste puoli
jäähdytysnesteputki		 mm
(tuuma)		 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6,35
(1/4)		 9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 9.52 (3/8)
Ø Kaasu puoli
jäähdytysnesteputki		 mm
(tuuma)		 9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 12.70 (1/2) 12.70 (1/2) 12,70 (1/2) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8)
Staattinen paine
(Standard/Max.)		 Pa 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/180 20/180 20/180 20/180

Mitat

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDG-38X1EV2AD MIDG-48X1EV2AD MIDG-54X1EV2AD

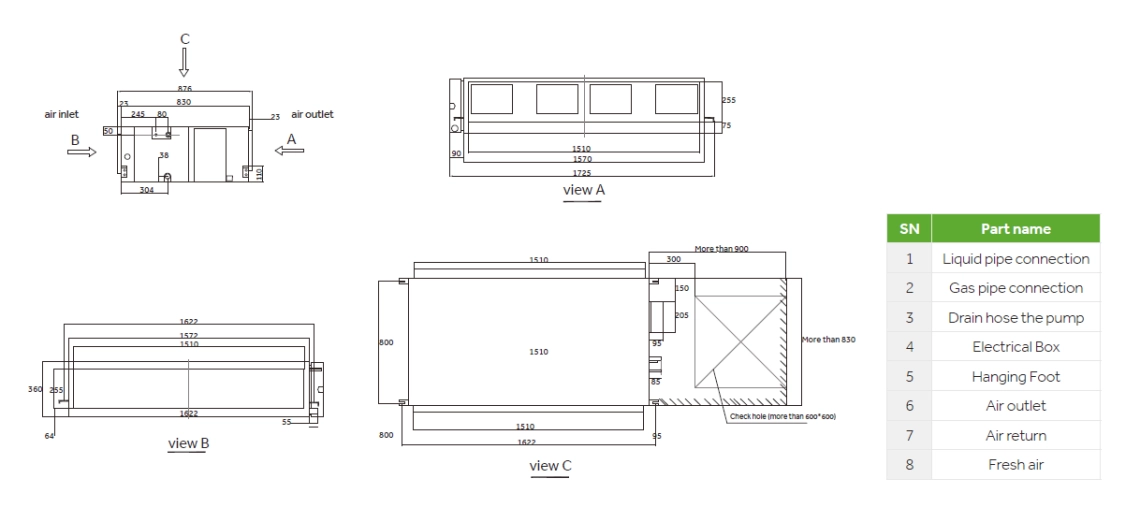

MyCond High ESP ilmanvaihtokanavan kokonaismitat - 1

Mitat

MIDG-05X1EV2AD(H) MIDG-07X1EV2AD(H) MIDG-09X1EV2AD(H) MIDG-12X1EV2AD(H) MIDG-16X1EV2AD(H) MIDG-05X1EV2AD MIDG-07X1EV2AD MIDG-09X1EV2AD MIDG-12X1EV2AD MIDG-16X1EV2AD

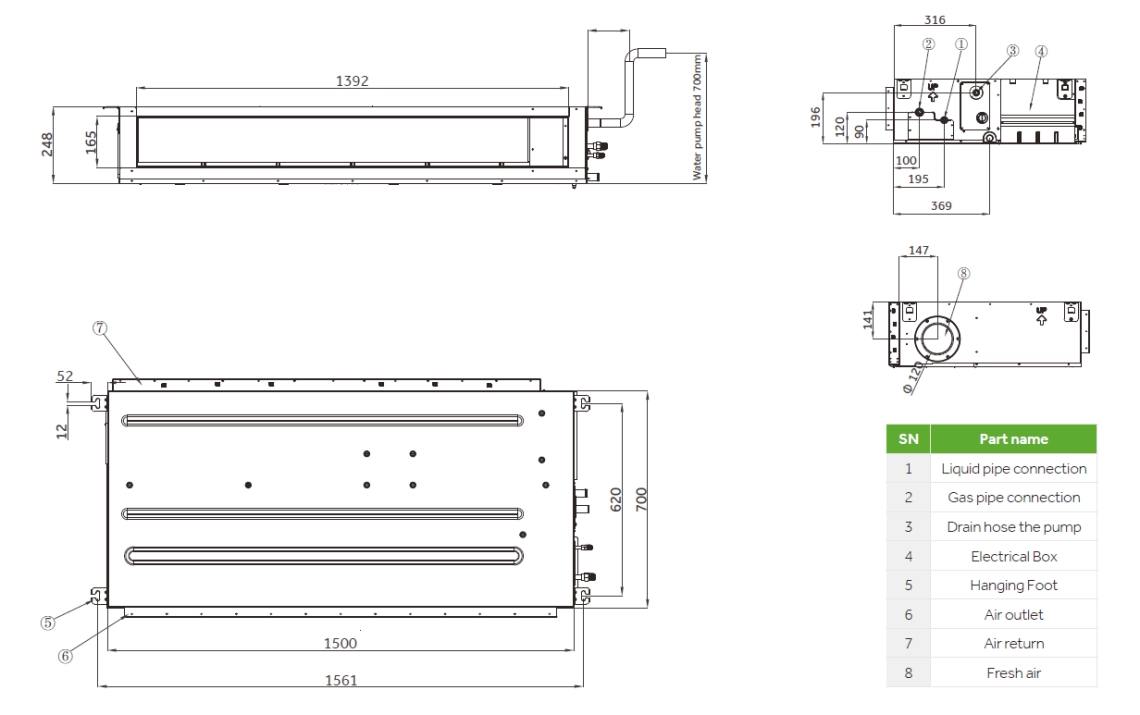

MyCond High ESP ilmanvaihtokanavan kokonaismitat - 2

Mitat

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-28X1EV2AD(H) MIDG-30X1EV2AD(H)

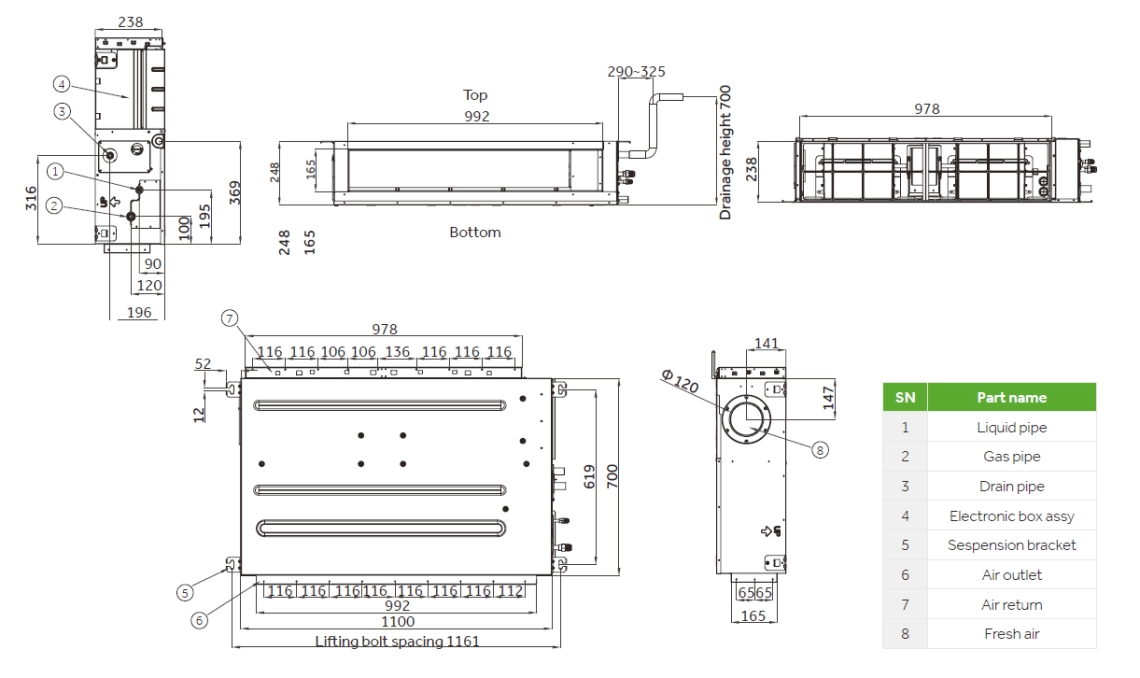

MyCond High ESP ilmanvaihtokanavan kokonaismitat - 3

Mitat

MIDT-72X1EV2AD MIDT-96X1EV2AD

MyCond High ESP ilmanvaihtokanavan kokonaismitat - 4
