Ilmankuivaimet MIT / MST-sarja

MIТ- ja MST-sarjan ilmankuivaimilla voidaan täysin hallita sekä sisäilman kosteutta että lämpötilaa
Kosteudenpoistokapasiteetti: 100 ... 4650 l/vrk

Haluatko ostaa tai onko sinulla kysyttävää?
Ilmankuivaimet MIT / MST-sarja

Nämä kosteudenpoistolaitteet soveltuvat käytettäviksi ympäristöissä, jotka edellyttävät molempien parametrien huipputason valvontaa, kuten uima-altaissa, elintarvikevarastoissa, salmiakki- ja juustonvalmistusliikkeissä tai missä tahansa muissa tiloissa, joissa kosteuden valvonta on välttämätöntä, jotta tavarat eivät pilaannu.


MyCond MIT MST Tehokkaat kosteudenpoistajat uima-altaisiin

Periaatteellinen järjestelmä


MyCond MIT MST Ilmankuivaimet, joissa on kaukolauhdutin

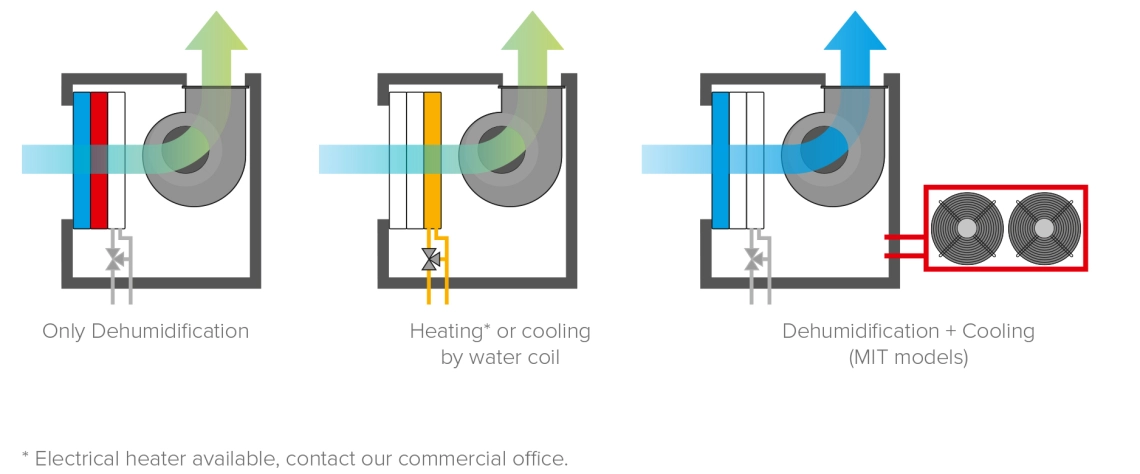

Toimintatila

MyCond MIT MST Monikäyttöinen ilmankuivain toimintatilat

Standart-säätö:

  • Korkeapaineiset keskipakopuhaltimet
  • Lämpimän veden lämmönvaihdin, jossa on 2-tieventtiili
  • Suodattimen tukkeutumisen tunnistin
  • Pehmokäynnistin
  • RS485-sarjaportti
  • Suodattimen pidinkehys imuilmakanavaa varten
  • Mekaaninen kosteusmittari
  • Krono-termo-humidistaatti
  • Kuumakaasun sulatus
  • Kaukolauhdutin
  • Manometrit
  • Hiljainen versio
  • Korkean hyötysuhteen suodatin
  • Sähkölämmitin

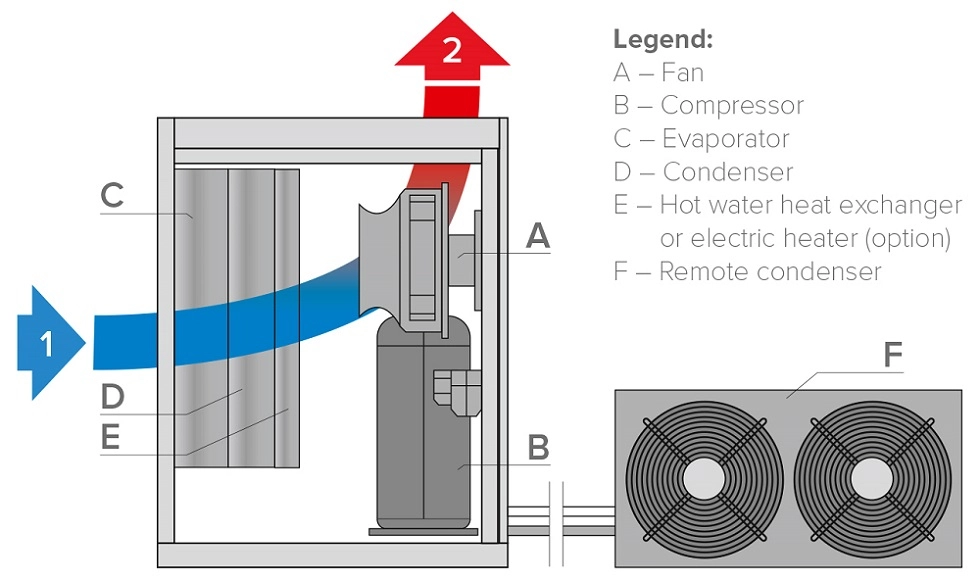

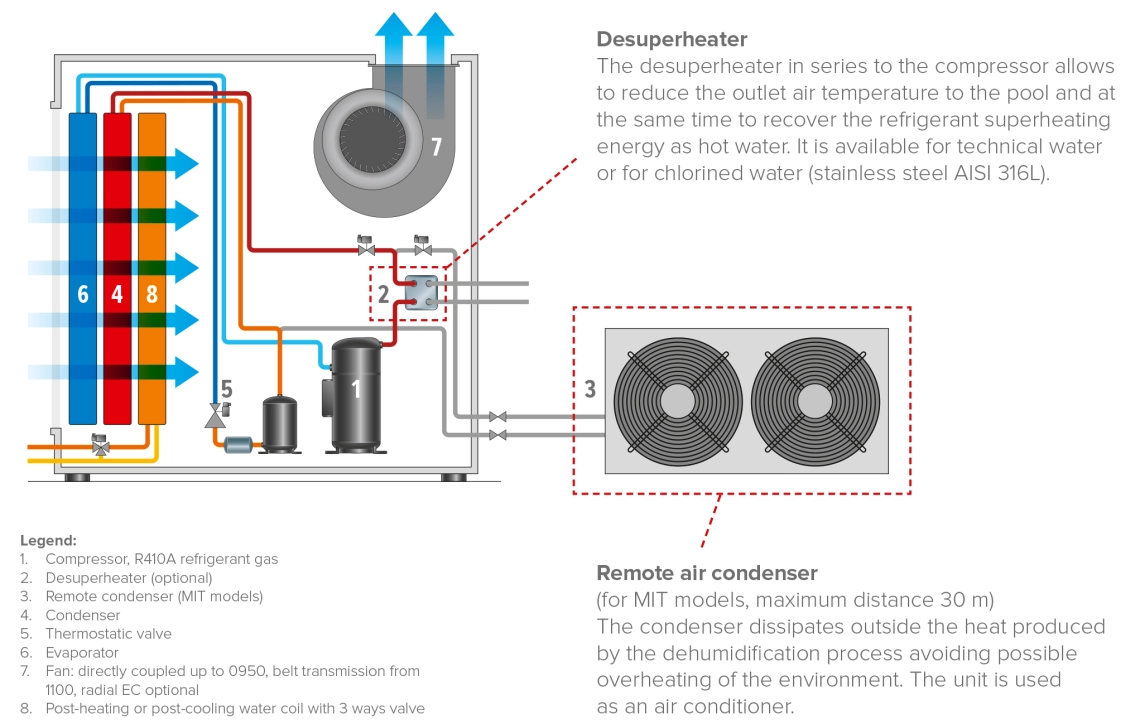

Kaukolauhduttimella varustetun MyCond MIT MST -kuivauslaitteen toimintakaavio

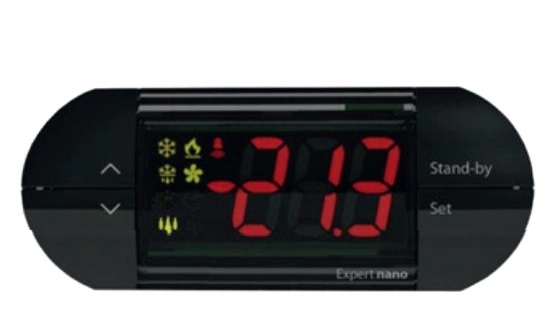

MyCond MIT MST -ohjauspaneeli - 1

Perusohjaus

Se mahdollistaa kosteudensäädön kosteussäätimellä (kuivakoskettimella) koneessa
tai etäasennuksessa.ьTuulettimen nopeus on kiinteä tai sitä ohjataan potentiometrillä.
Kolmivaiheyksiköissä on mukana vaihevalvonta.

Käytettävissä olevat tulot/lähdöt

  • Kaukosäädin päälle/pois (hygrostaatti)

Edistynyt ohjaus:

  • EC-puhaltimet
  • AAC: automaattinen ilmavirran säätö
  • Korkeapaineiset keskipakopuhaltimet
  • Lämpimän veden lämmönvaihdin, jossa on 3-tieventtiili
  • Uima-allasveden vedenpoistolämmitin

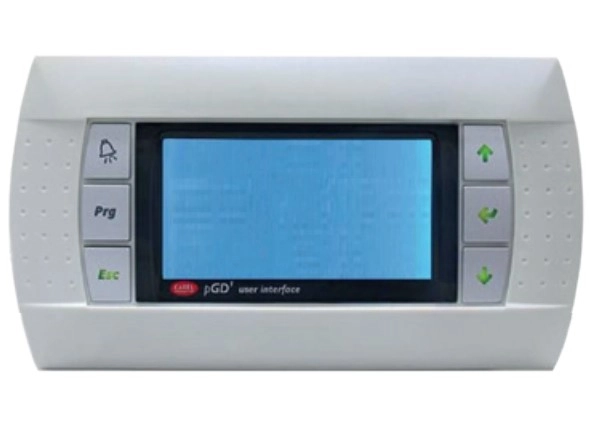

MyCond MIT MST -ohjauspaneeli - 2

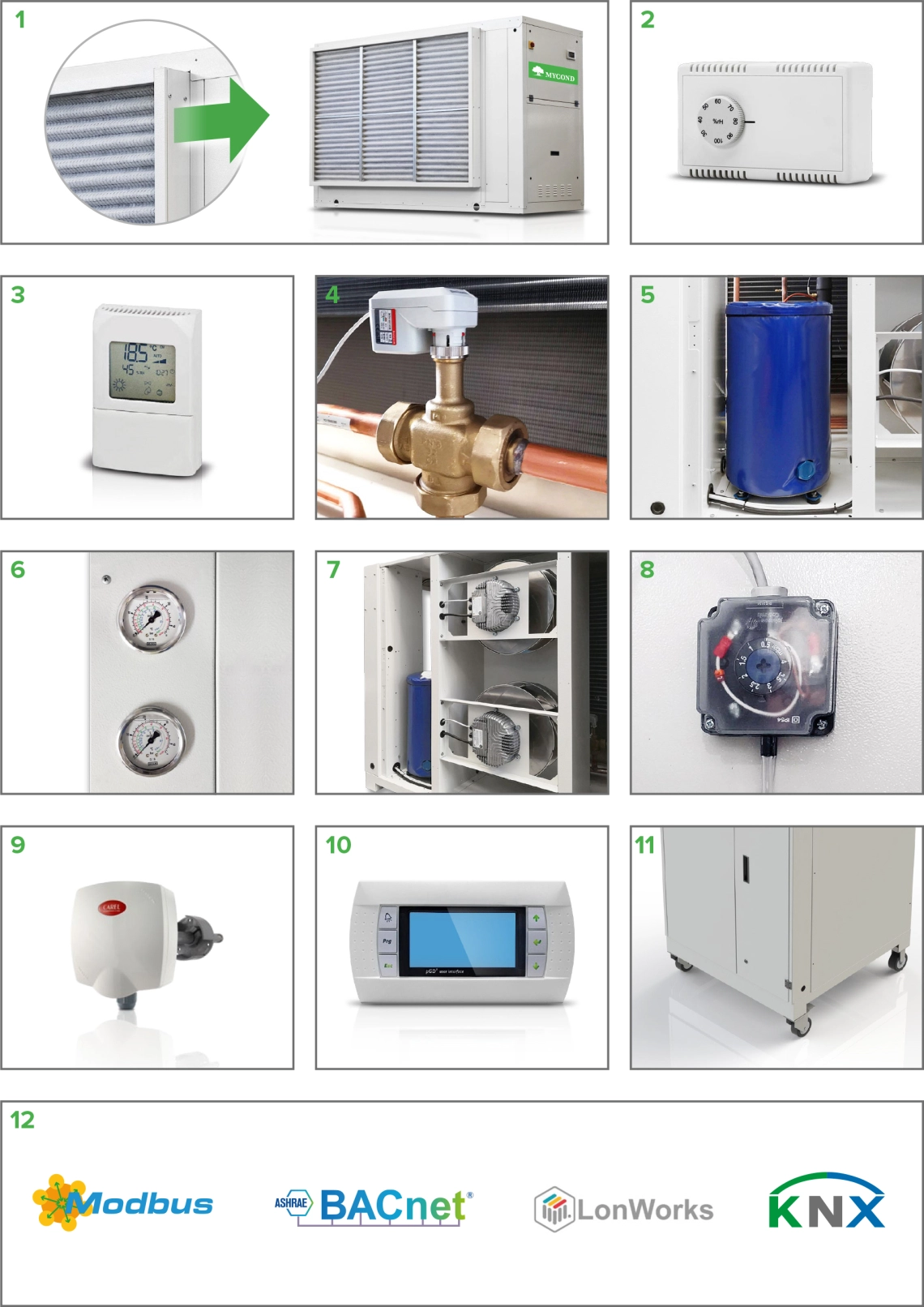

Vaihtoehdot

MyCond MIT MST uima-altaalle, jossa on lämmitys-, jäähdytys- ja BMS-ohjausvaihtoehto

  • Suodatinkehys imukanavaan G2- tai G4-suodattimilla (1)
  • Mekaaninen hygrostaatti seinäasennukseen (2)
  • Elektroninen krono-hygrostaatti (3)
  • Vesikierukka, jossa on moduloiva kolmitieventtiili* (4)
  1. Vain lämmitys
  2. Vain lämmitys, ylimitoitettu
  3. Jäähdytys/lämmitys
  4. Jäähdytys/lämmitys, ylimitoitettu

*3, 4 Sisältää lauhdevesialtaan ja eristyksen.

*on mahdollista asentaa vain yksi vesikierukka; kokoluokkaan 0300 asti, kolmitieventtiili on/off.

  • Hiljainen versio (5)
  • Pehmeä käynnistys
  • Manometrit (6)
  • Kuumakaasun sulatus (pakollinen, jos ilman lämpötila on alle 8 °C)
  • Desuperlämmitin teknistä tai allasvettä varten (4)
  • Korkean staattisen paineen keskipakopuhallin
  • Radiaalinen ES-puhallin (7)
  • ACF: Automatic Control Flow (automaattinen ilmavirtauksen säätö); sen avulla ilmavirtaus voidaan valita suoraan näytöltä ja säilyttää se myös suodattimista johtuvien vaihtelevien painehäviöiden tapauksessa.
  • Edistyksellinen ohjaus
  • Kellokortti, jossa on aikaohjelmointi: 2 toimintatilaa (arkipäivä tai loma), 6 aikaväliä toimintatilaa kohti. Asetettavat parametrit: päälle/pois, sisälämpötila, sisäilman suhteellinen kosteus.
  • Likaantuneiden suodattimien tunnistin (8)
  • Lämpötila- ja kosteusanturi kanava-asennusta varten (9)
  • Kaukokäyttöpääte, mukaan lukien 20 m:n kaapeli (10)
  • Lisälämmöneristys, paksuus 20 mm tai 40 mm
  • Kääntyvät pyörät (11)
  • Sarjakortti BMS:ää varten (12)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Ethernet ™ -liitäntäkortti, käytettävissä olevat protokollat: BACnet / IP, BACnet Ethernet ja Modbus TCP / IP
  • Kosketin 0-10 V ilmankostuttimen ohjaukseen
  • Ulkoasennukseen tarkoitettu versio

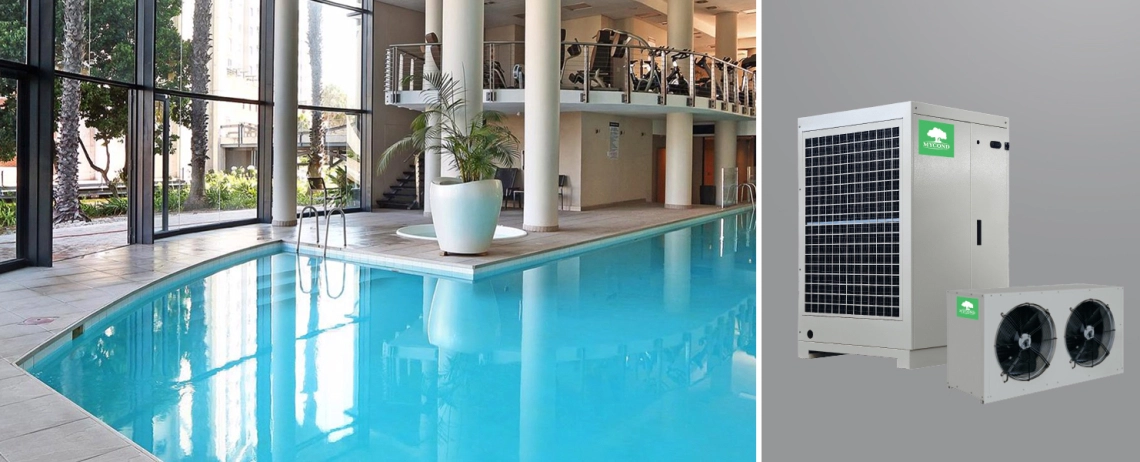

MyCond MIT MST Ihanteellinen mikroilmasto uima-altaille

Lisävarusteet erityissovelluksia varten

  • Erikoiskäämit aggressiivista ympäristöä varten
  • Ruostumattomasta teräksestä AISI 316L valmistetut paneelit
  • Virtalähde 60 Hz
  • Tekninen vesilauhdutin
  • Sähkölämmittimet
  • Allasveden lauhdutin

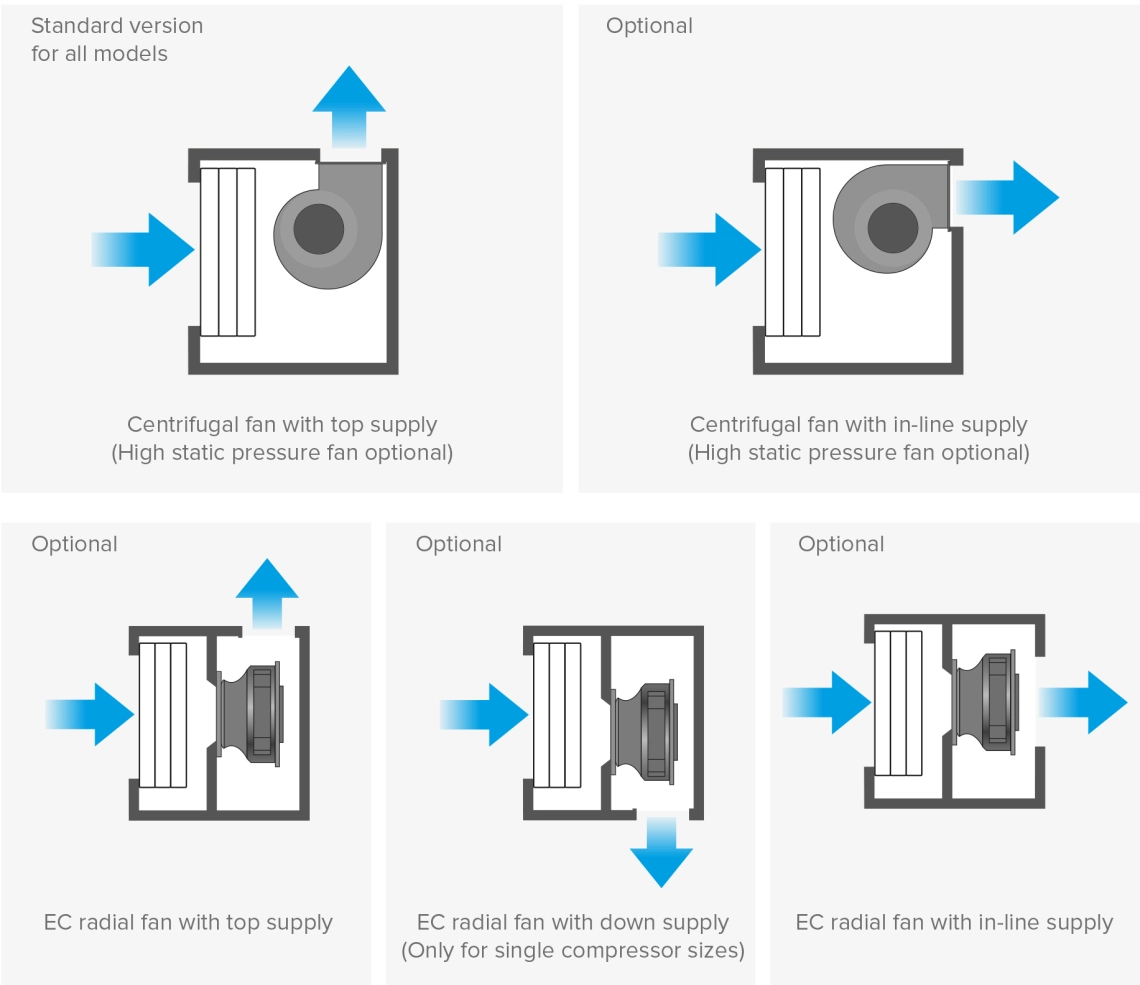

Puhaltimien tyyppi


MyCond MIT MST altaan tuuletus ja kuivaus

Kausittainen toimintatila

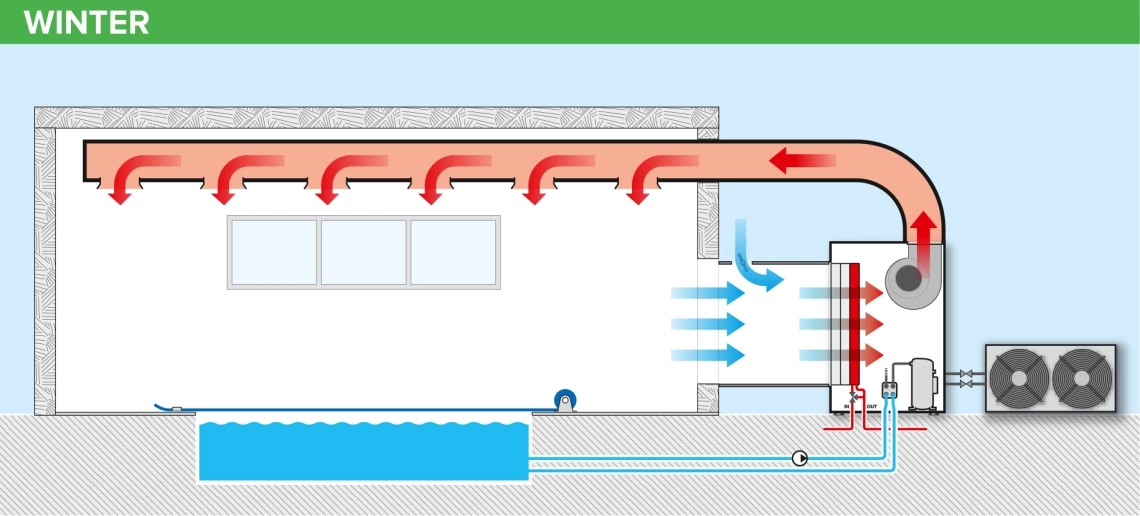

MyCond MIT MST kosteudenpoisto ja altaan lämmitys talvella.

TALVI: käynnistys, ei asukkaita, katettu uima-allas, lämmitys kuumavesikierukalla.
Kompressori: OFF
Kuumavesikierukka: ON (valinnainen)
Desuperheater: OFF (valinnainen)
Etälauhdutin: OFF (MST-mallit)

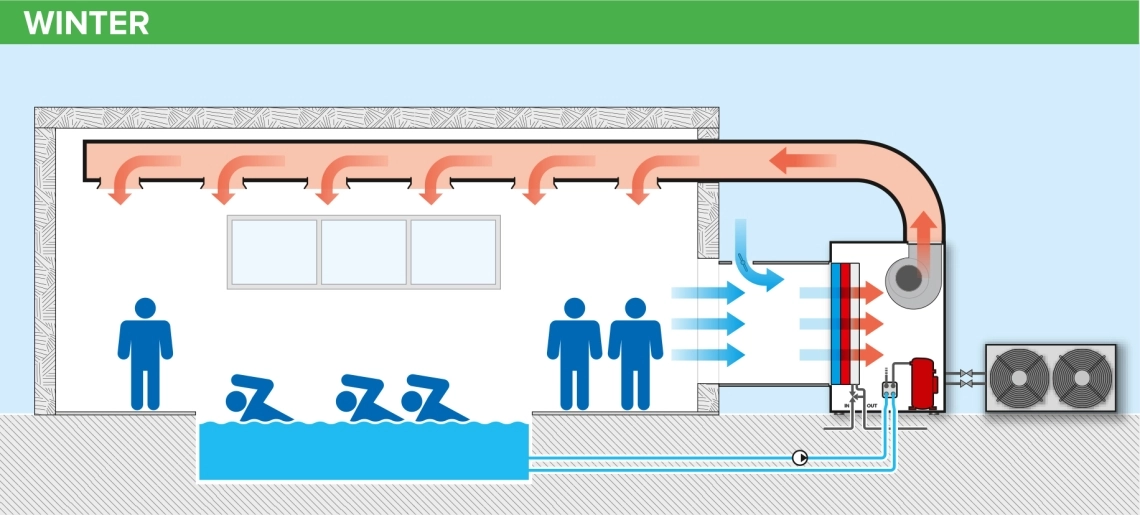

MyCond MIT MST lämpöä, mukavuutta ja kosteudenpoistoa talvella.

TALVI: normaali toiminta, allas auki, kosteudenpoisto.
Kompressori: ON
Kuumavesikierukka: OFF (valinnainen)
Desuperheater: OFF (valinnainen)
Etälauhdutin: OFF (MST-mallit)

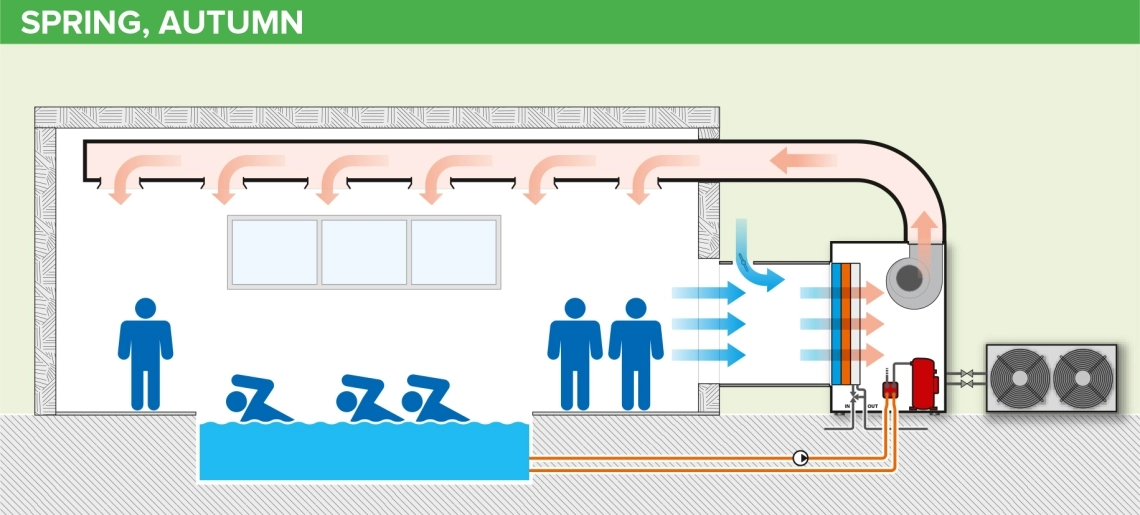

MyCond MIT MST lämpöä, mukavuutta ja kosteudenpoistoa keväällä ja syksyllä

KEVÄT, SYKSY: normaali toiminta, allas auki, kosteudenpoisto lämmön talteenotolla (desuperheater)
Kompressori: ON
Kuumavesikierukka: OFF (valinnainen)
Desuperheater: ON (valinnainen)
Etälauhdutin: OFF (MST-mallit)

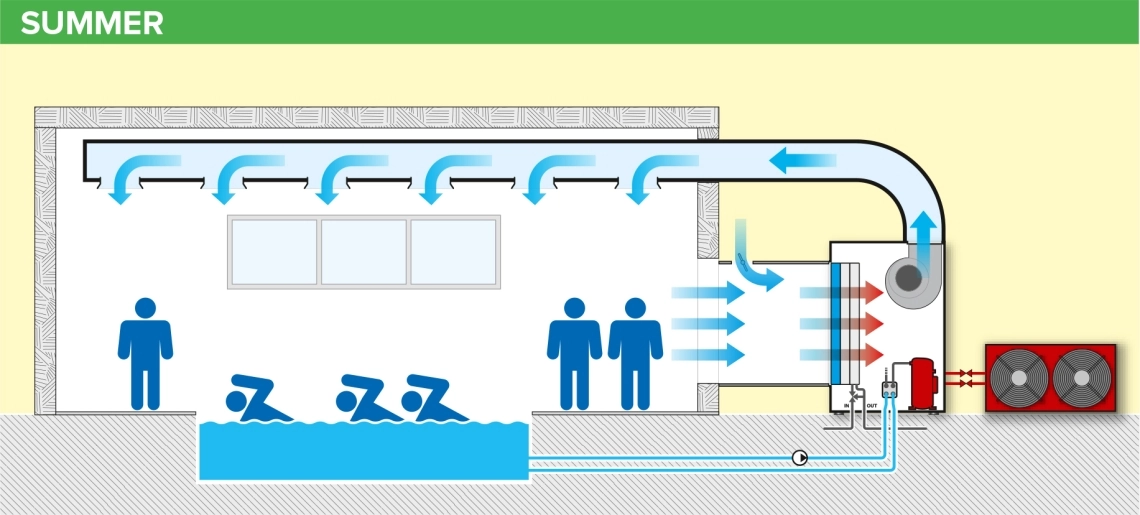

MyCond MIT MST kosteudenpoisto ja lämpö uima-altaalle kesällä.

KESÄ: normaali toiminta, allas auki, kosteudenpoisto ja jäähdytys (etäkondensaattori)
Kompressori: ON
Kuumavesikierukka: OFF (valinnainen)
Desuperheater: OFF (valinnainen)
Etälauhdutin: ON (mST-mallit)

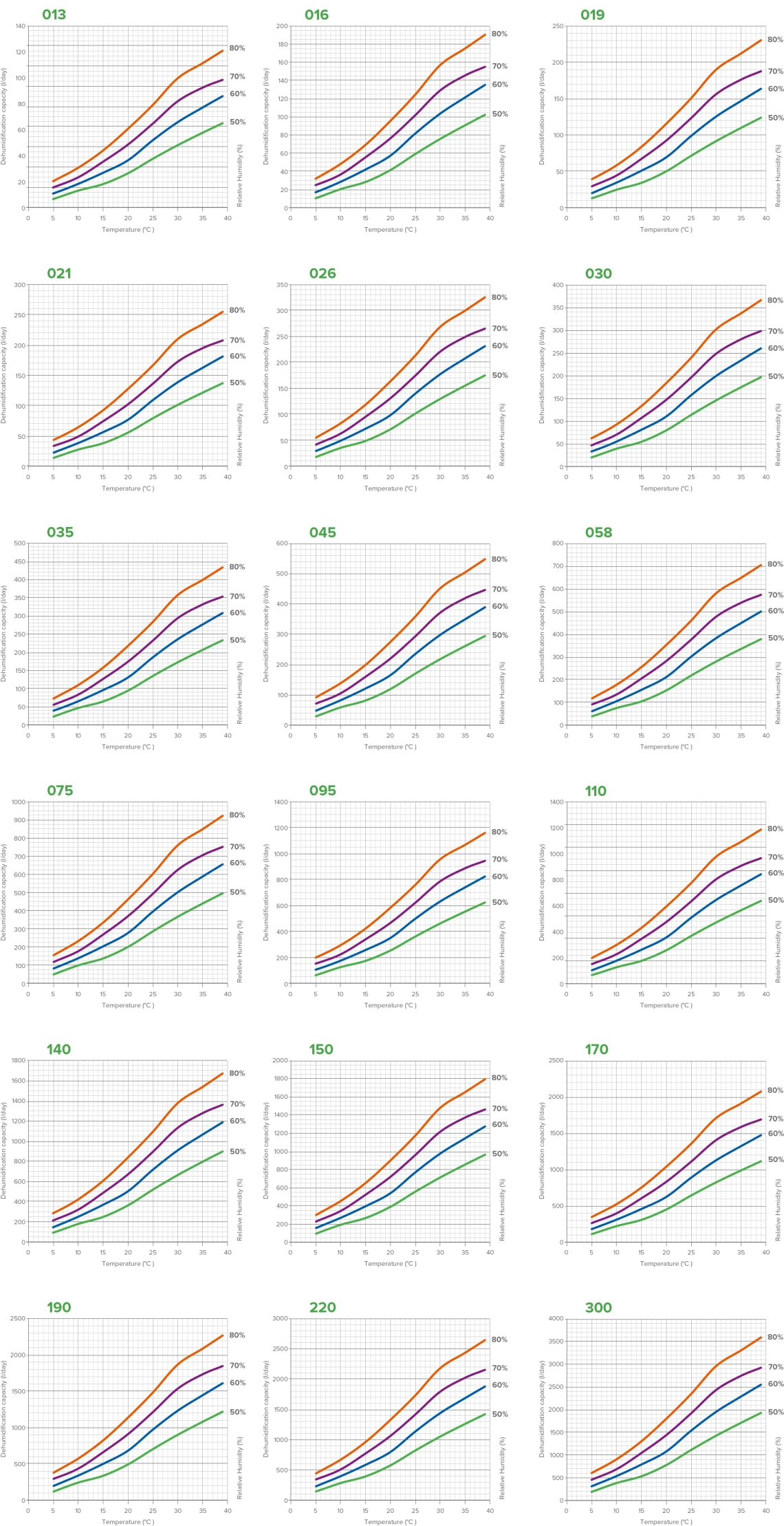

Suorituskykykaavio


MyCond MIT MST -kuivauslaitteen suorituskykykaaviot

Mitat

Tekniset tiedot Yksiköt MIT -
MST 010
MIT -
MST 013
MIT -
MST 016
MIT -
MST 019
MIT -
MST 021
MIT -
MST 026
MIT -
MST 030
MIT -
MST 035
MIT -
MST 045
MIT -
MST 058
Kosteudenpoistokapasiteetti l/vrk 100 128 157 190 210 268 302 358 452 581
Ilmavirta m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Jäähdytysteho kW 4,9 6,5 8 10 11 15 16 19 23 30
Vedenlämmittimen kapasiteetti kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Sähkölämmittimen kapasiteetti kW pyydettäessä
Virtalähde V/vaiheet / Hz 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50
Mitat (WxLxH) mm 700х550х
1100
700х550х900 700х850х900 830х850х1350
Tekniset tiedot Yksiköt MIT -
MST 075
MIT -
MST 095
MIT -
MST 110
MIT -
MST 140
MIT -
MST 150
MIT -
MST 170
MIT -
MST 190
MIT -
MST 220
MIT -
MST 300
MIT -
MST 450
Kosteudenpoistokapasiteetti l/vrk 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Ilmavirta m3/h 7000 8200 11000 12500 13000 15000 15000 17000 25000 3500
Jäähdytysteho kW 38 50 56 66 75 86 96 110 148 226
Vedenlämmittimen kapasiteetti kW 48 55 76 83 98 107 107 118 168 235
Sähkölämmittimen kapasiteetti kW pyydettäessä
Virtalähde V / vaiheet / Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3+N/50
Mitat (WxLxH) mm 1000х1400х1350 1000х1950х1640 1000x2500x1640 1000х3390х
1640
1000x4430x
2600

Kaikki tiedot viittaavat: ilman lämpötila 30 °C, suhteellinen kosteus 80 %, veden lämpötila 80/70 °C

Huom:
MIT - vakioversio (teollisuusversio)
MST - allasvesiversio
