Ilmankuivaimet MID / MSP-sarja

MID- ja MSP-sarjan ilmankuivaimet on suunniteltu teollisuus- tai allastiloihin. Ne asennetaan yleensä ympäristöihin, kuten julkisiin ja yksityisiin uima-altaisiin, meijeritehtaisiin, kellareihin, kellareihin ja muihin sovelluksiin, joissa kosteuden hallinta on välttämätöntä, jotta rakenteet tai tavarat eivät vaurioidu
Kosteudenpoistokapasiteetti: 100 ... 4650 l/vrk

Haluatko ostaa tai onko sinulla kysyttävää?
Ilmankuivaimet MID / MSP-sarja

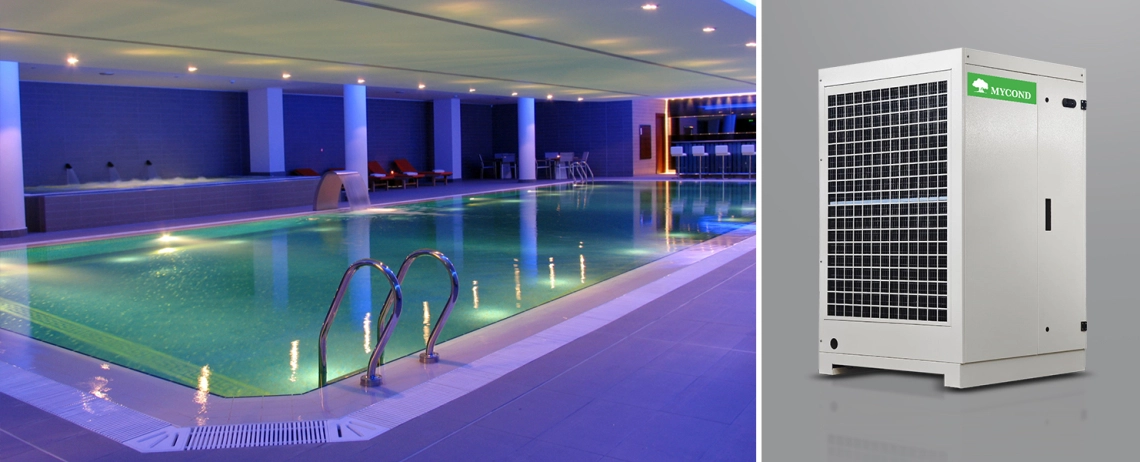

MSP yksivirtauksinen kanavoitava ilmankuivain, joka on suunniteltu sisäaltaiden ja aggressiivisten tilojen kosteudenpoistoon ja lämmitykseen.

MyCond MID MSP tehokas ilmankosteuden säätö kaupallisiin tiloihin

  • Asennus tilaan, jossa kosteudenpoistoa tarvitaan (kiinteä tai siirrettävä kääntyvillä pyörillä, valinnainen) tai tekniseen tilaan
  • Sinkityt teräspaneelit, sisä- ja ulkopuolelta maalattu
  • Esipinnoitetut, aggressiiviseen ympäristöön soveltuvat lamellikierukat
  • Kloorilta suojatut elektroniset komponentit
  • Ruostumattomasta teräksestä valmistettu kondenssivesialusta
  • Kaksoissyöttöinen keskipakopuhallin (EC-sädetuuletin, valinnainen) ylhäältä tai linjasyöttö
  • Desuperlämmitin kloorattua vettä varten

MyCond MID MSP uima-altaan kosteudenpoistolaite

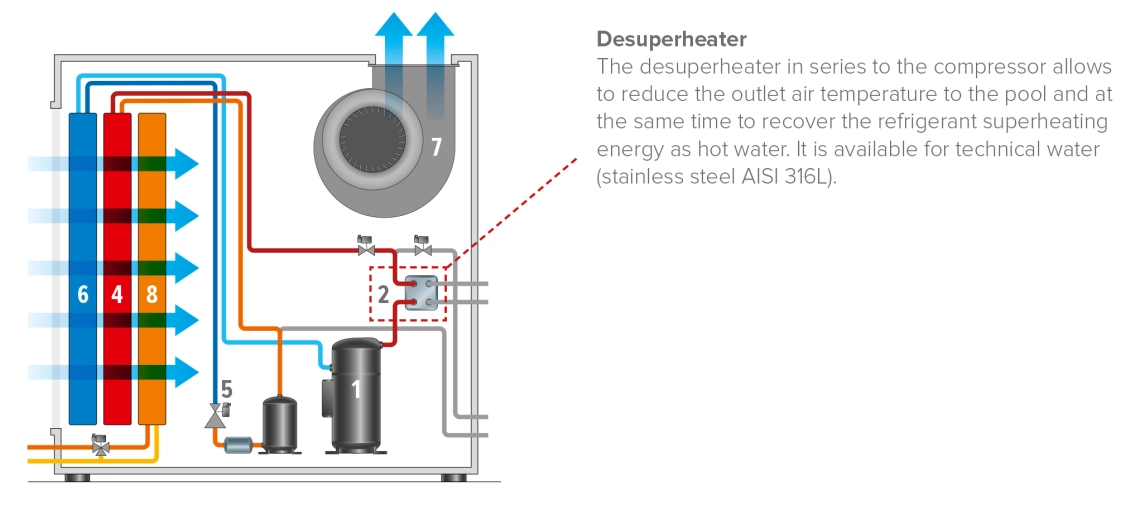

Periaatekuvaus

MyCond MID MSP Kuivauslaite, jossa on vedenlämmitystoiminto uima-altaaseen

  1. Kompressori, R410A-kylmäainekaasu
  2. Jälkilämmitin (valinnainen)
  3. Lauhdutin
  4. Termostaattinen paisuntaventtiili
  5. Höyrystin
  6. Puhallin: suoravetoiset koot 0950:een asti, hihnavetoiset koot 1100:sta alkaen; radiaalinen EC-puhallin lisävarusteena
  7. Jälkilämmitys- tai jälkijäähdytysvesikierukka, jossa on kolmitieventtiili

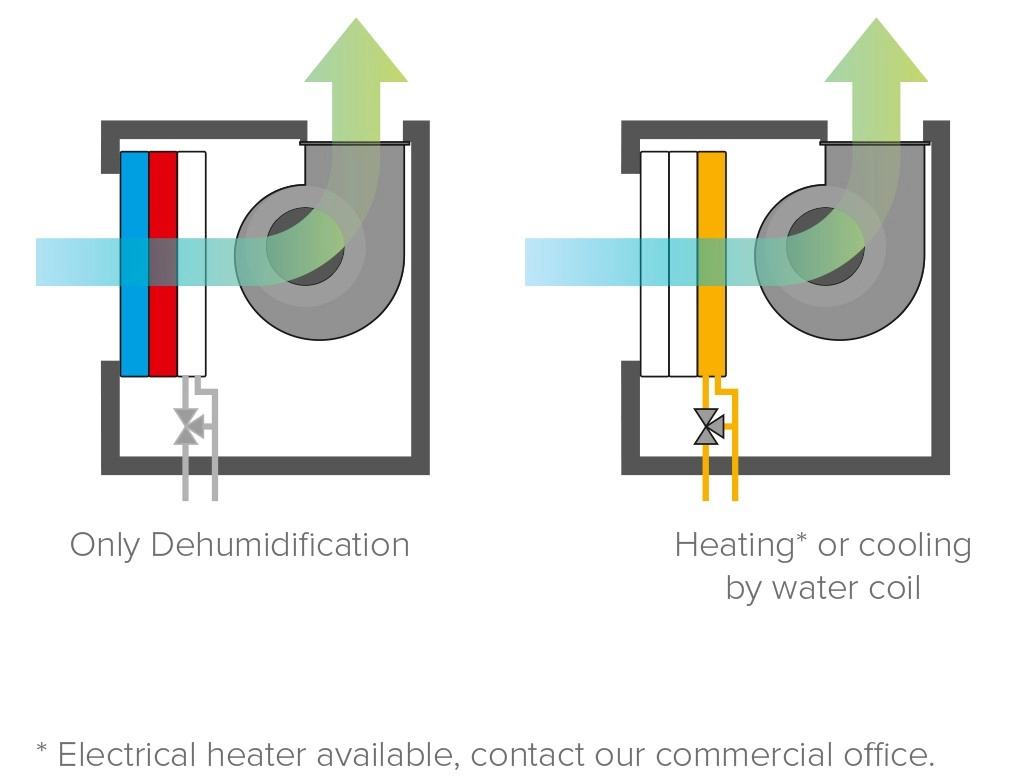

Toimintatila

MyCond MID MSP lämmön talteenottoyksikkö

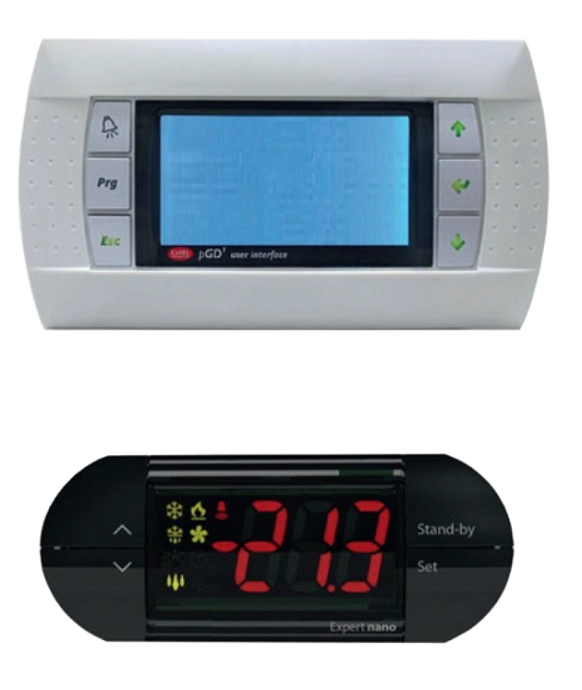

MyCond MID MSP -säätimet kosteudenpoistolaitteen ohjausta varten

Vakiovaihtoehdot:

  • Mekaaninen ilmankostutin
  • Suodatinkehys tuloilmakanavaa varten
  • Elektroninen kronokostutin
  • 3-tieventtiilillä varustettu kuuma/jäähdytetty vesikierukka
  • Hiljainen versio -2 dB(A)
  • Pehmeä käynnistys
  • Manometrit
  • Kuumakaasun sulatus
  • Uima-allasveden vedenpoistolämmitin
  • Keskipakopuhallin korkealla staattisella paineella

Kehittynyt ohjaus:

  • Radiaaliset EC-puhaltimet
  • 0-10 V:n ohjauspääte
  • AAC: automaattinen ilmavirran säätö
  • Kellokortti aikataulutusta varten
  • Suodattimen tukkeutumisen tunnistin
  • Etäkäyttäjän pääte
  • TH-anturi kanaviston asennusta varten
  • Sarjakortti Modbus-, Lonworks-, Bacnet-, KNX-, Ethernet TM-yhteyttä varten

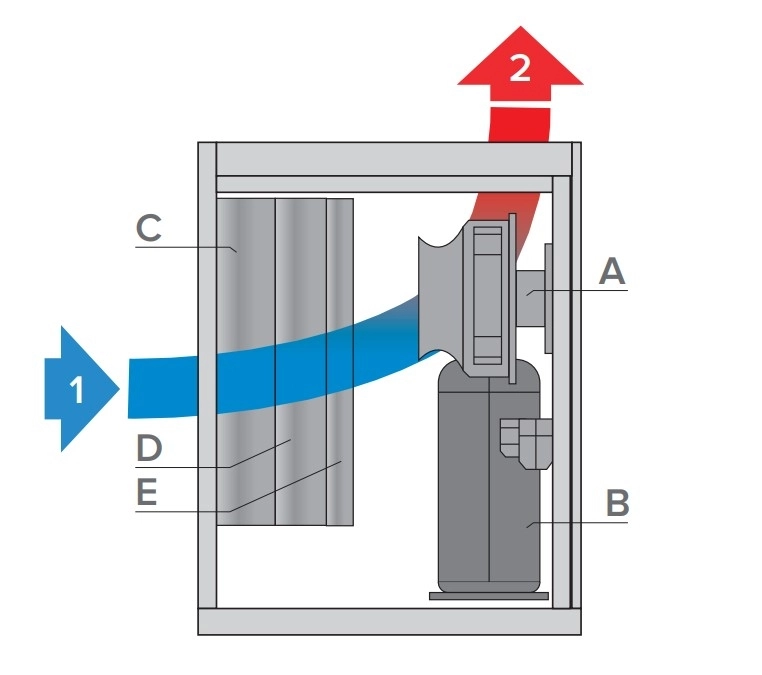

Selite:

  • А - Tuuletin
  • B - Kompressori
  • C - Höyrystin
  • D - Lauhdutin
  • E - Kuumavesilämmönvaihdin tai sähkölämmitin (lisävaruste)

MyCond MID MSP -kuivauslaitteen toimintaperiaate

Vaihtoehdot:

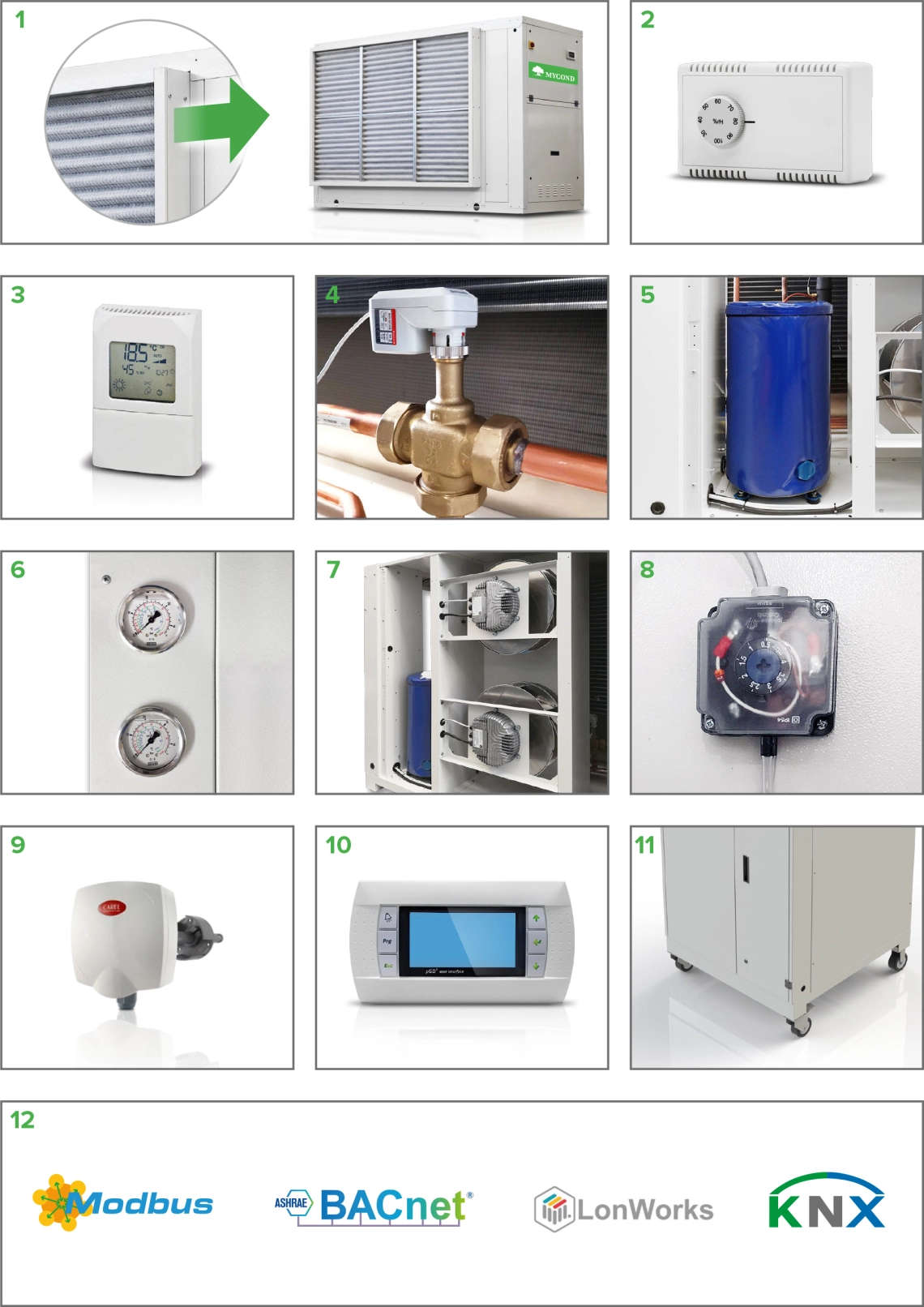

MyCond MID MSP -automaation ohjauskomponentit

  • Suodatinkehys imukanavistoa varten G2- tai G4-suodattimilla (1)
  • Mekaaninen hygrostaatti seinäasennusta varten (2)
  • Elektroninen krono - hygrostaatti (3)
  • Vesikierukka moduloivalla kolmitieventtiilillä (4)
  1. Vain lämmitys
  2. Vain lämmitys, ylimitoitettu
  3. Jäähdytys/lämmitys
  4. Jäähdytys/lämmitys, ylimitoitettu

*3, 4 Sisältää lauhdevesialtaan ja eristyksen

  • Hiljainen versio (5)
  • Pehmeä käynnistys
  • Manometrit (6)
  • Kuumakaasun sulatus (pakollinen, jos ilman lämpötila on alle 8 °C)
  • Desuperlämmitin teknistä tai allasvettä varten (4)
  • Korkean staattisen paineen keskipakopuhallin
  • Radiaalinen EC-puhallin (7)
  • ACF: Automatic Control Flow (automaattinen ilmavirtauksen säätö); sen avulla ilmavirtaus voidaan valita suoraan näytöltä ja säilyttää se myös suodattimista johtuvien vaihtelevien painehäviöiden tapauksessa.
  • Edistyksellinen ohjaus
  • Kellokortti, jossa on aikaohjelmointi: 2 toimintatilaa (arkipäivä tai loma), 6 aikaväliä toimintatilaa kohti. Asetettavat parametrit: päälle/pois, sisälämpötila, sisäilman suhteellinen kosteus.
  • Likaantuneiden suodattimien tunnistin (8)
  • Lämpötila- ja kosteusanturi kanava-asennusta varten (9)
  • Kaukokäyttöpääte, mukaan lukien 20 m:n kaapeli (10)
  • Lisälämmöneristys, paksuus 20 mm tai 40 mm
  • Kääntyvät pyörät (11)
  • Sarjakortti BMS:ää varten (12)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Ethernet ™ -liitäntäkortti, käytettävissä olevat protokollat: BACnet / IP, BACnet Ethernet ja Modbus TCP / IP
  • Kosketin 0-10 V ilmankostuttimen ohjaukseen
  • Ulkoasennukseen tarkoitettu versio

Lisävarusteet erityissovelluksia varten

  • Erikoiskäämit aggressiivista ympäristöä varten
  • Ruostumattomasta teräksestä AISI 316L valmistetut paneelit
  • Tekninen vesilauhdutin
  • Sähkölämmittimet
  • Allasveden lauhdutin

MyCond MID MSP allas lämpöpumppu perheen loma

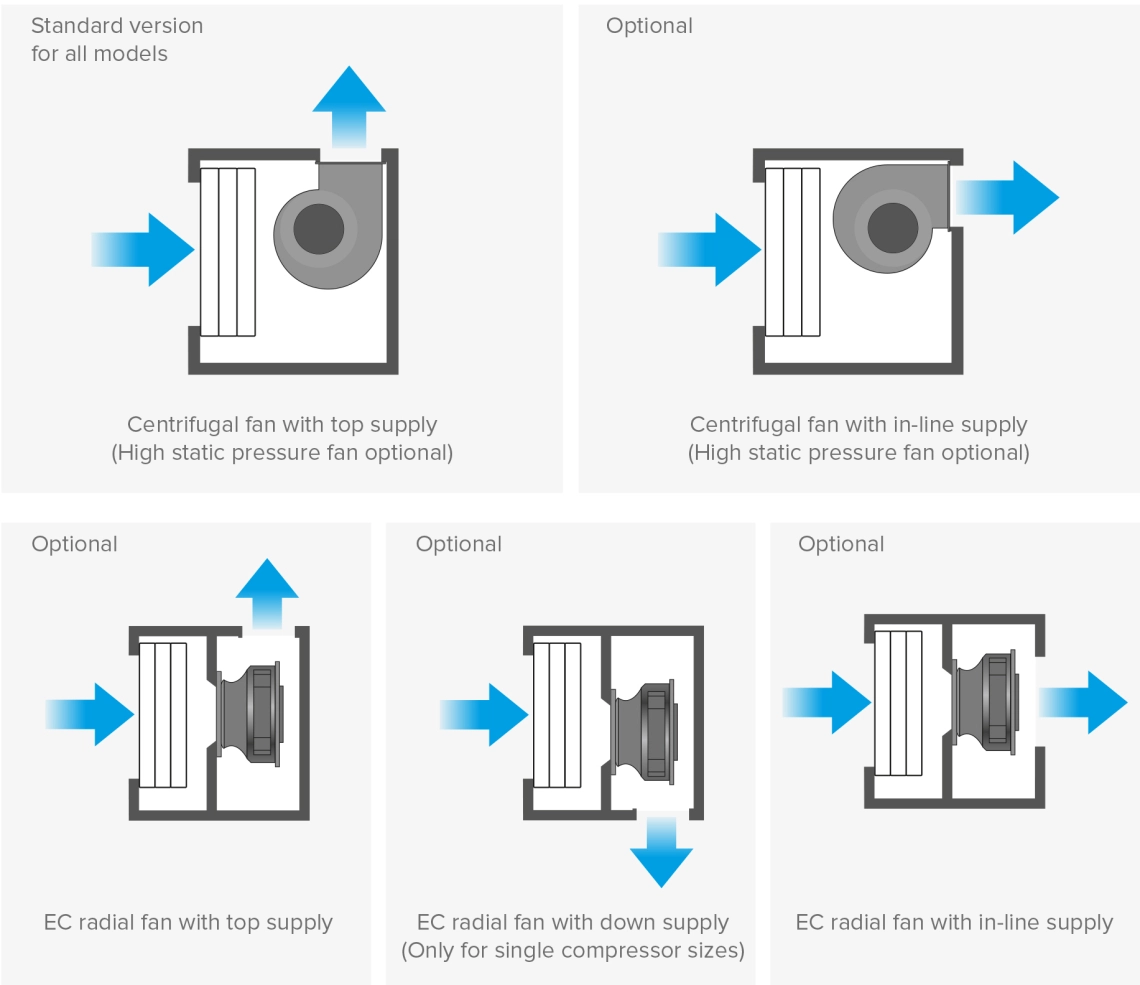

Puhaltimien tyyppi


MyCond MID MSP Puhaltimen asennusvaihtoehdot EC-moottorilla varustettuna

Kausittainen toimintatila

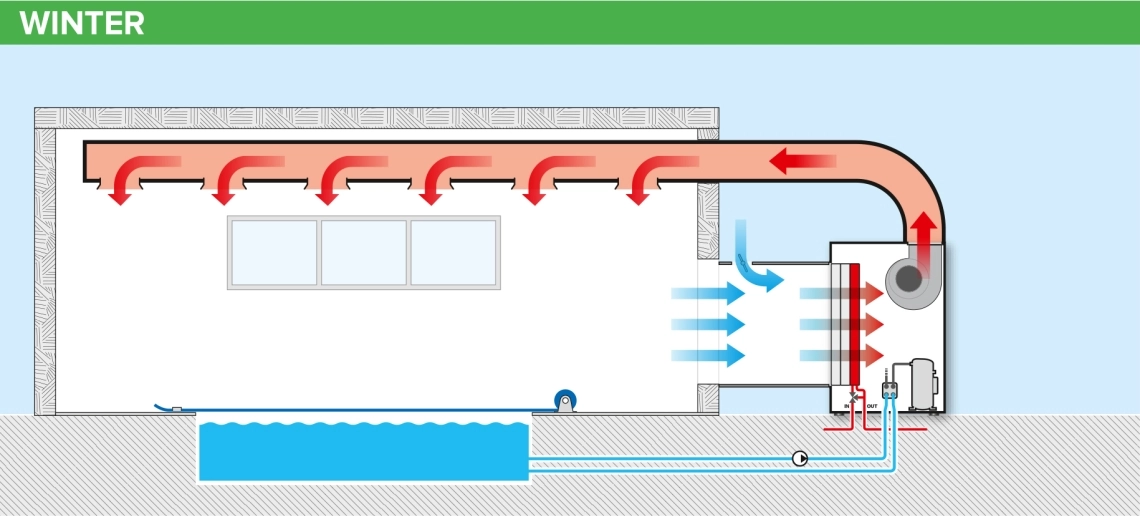

MyCond MID MSP Uima-altaan lämmitys talvella ilmanvaihdolla

TALVI: käynnistys, ei asukkaita, katettu uima-allas, lämmitys kuumavesikierukalla.
Kompressori: OFF
Kuumavesikierukka: ON (valinnainen)
Desuperheater: OFF (valinnainen)

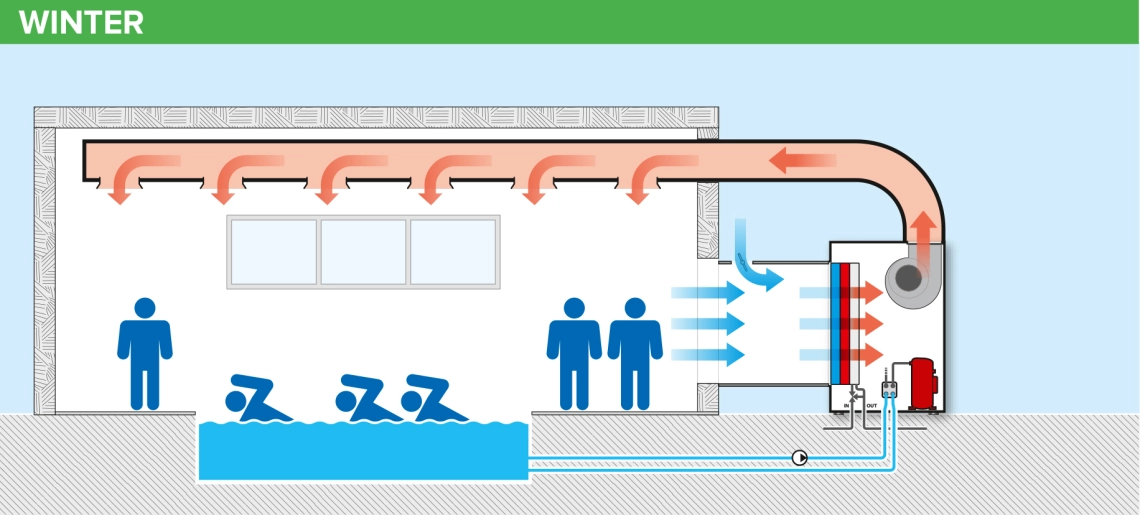

MyCond MID MSP Altaan lämmitys ja ilmanvaihto talvella

TALVI: normaali toiminta, uima-allas auki, kosteudenpoisto.
Kompressori: ON
Kuumavesikierukka: OFF (valinnainen)
Desuperheater: OFF (valinnainen)

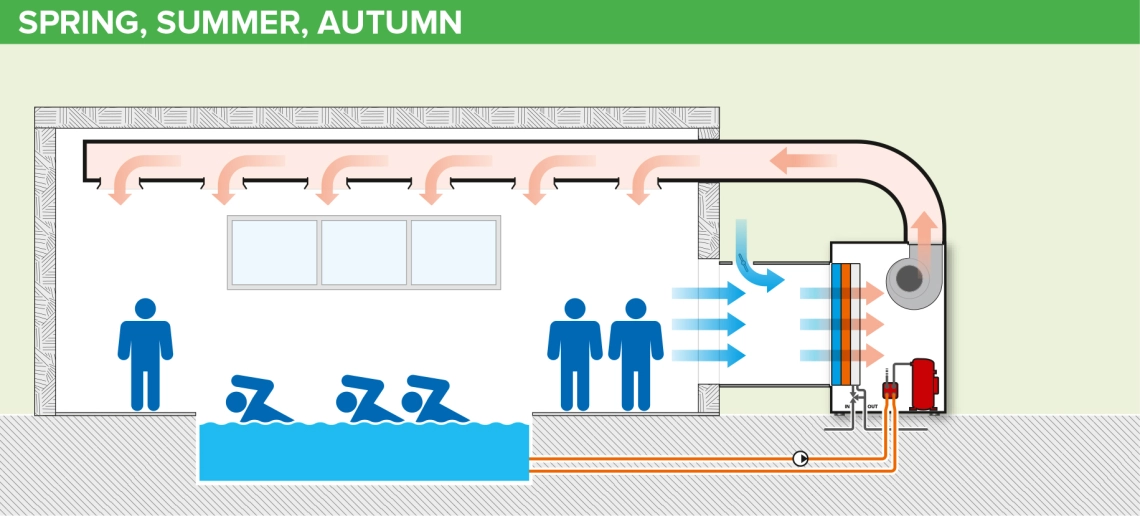

MyCond MID MSP Uima-altaan ilmanvaihto lämpimänä vuodenaikana

KEVÄT, KESÄ, SYKSY: normaali toiminta, allas auki, kosteudenpoisto lämmön talteenotolla (desuperheater)
Kompressori: ON
Kuumavesikierukka: OFF (valinnainen)
Desuperheater: ON (valinnainen)

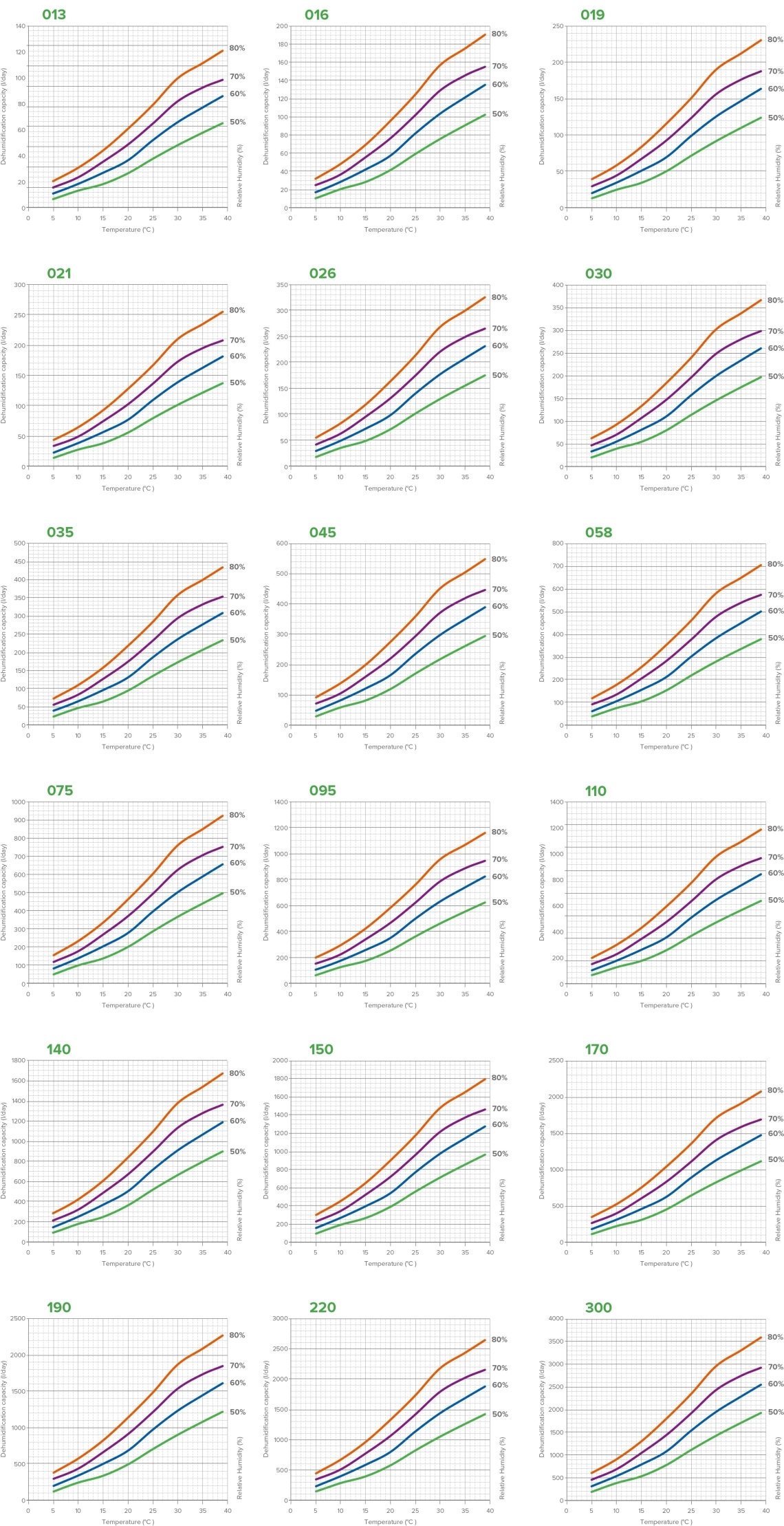

Suorituskykykaavio


MyCond MID MSP -kuivauslaitteen suorituskykykaaviot

Mitat

Tekniset tiedot Yksiköt MID -
MSP 010
MID -
MSP 013
MID -
MSP 016
MID -
MSP 019
MID -
MSP 021
MID -
MSP 026
MID -
MSP 030
MID -
MSP 035
MID -
MSP 045
MID -
MSP 058
Kosteudenpoistokapasiteetti l/vrk 100 128 157 190 210 268 302 358 452 581
Ilmavirta m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Vedenlämmittimen kapasiteetti kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Sähkölämmittimen kapasiteetti kW pyydettäessä
Virtalähde V / vaiheet / Hz 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50
Mitat (WxLxH) mm 700х550х900 700х850х900 830х850х1350
Tekniset tiedot Yksiköt MID -
MSP 075
MID -
MSP 095
MID -
MSP 110
MID -
MSP 140
MID -
MSP 150
MID -
MSP 170
MID -
MSP 190
MID -
MSP 220
MID -
MSP 300
MID -
MSP 450
Kosteudenpoistokapasiteetti l/vrk 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Ilmavirta m3/h 7000 8200 11000 12500 13000 15000 15000 17000 25000 35000
Vedenlämmittimen kapasiteetti kW 48 55 76 83 98 107 107 118 168 235
Sähkölämmittimen kapasiteetti kW pyydettäessä
Virtalähde V / vaiheet / Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3+N/50
Mitat (WxLxH) mm 1000х1400х1350 1000х1950х1640 1000х1950х1640

1000х3390х

1640

1000x4430х
2380

Kaikki tiedot viittaavat: ilman lämpötila 30 °C, suhteellinen kosteus 80 %, veden lämpötila 80/70 °C

Huom:
MID - vakioversio (teollisuusversio)
MSP - allasvesiversio
