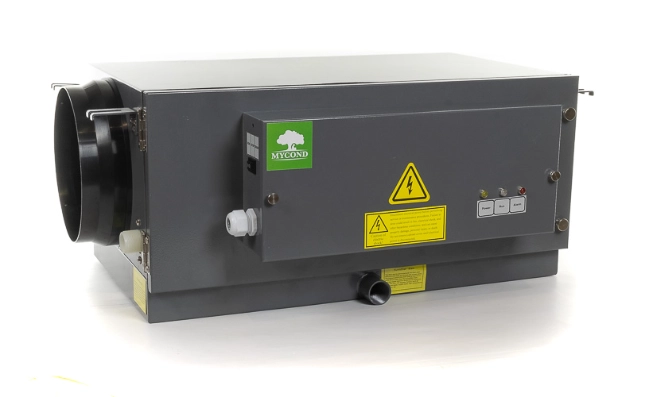

Ilmankostutin MHDM-D-sarja

MHDM-D-sarjan ilmankostuttimet ovat vain 260 mm korkeita, joten ne soveltuvat asennettavaksi ahtaaseen tilaan alakaton taakse. Nämä elektrodikostuttimet asennetaan yhdessä ilmastointi- ja ilmanvaihtojärjestelmien kanssa sisäilman kosteuden hallitsemiseksi. MHDM-D-yksiköt on varustettu erityisellä sovitteella ilmanvaihtojärjestelmään liittämistä varten

Kosteudenpoistokapasiteetti: 1 ... 6 kg/h

Haluatko ostaa tai onko sinulla kysyttävää?

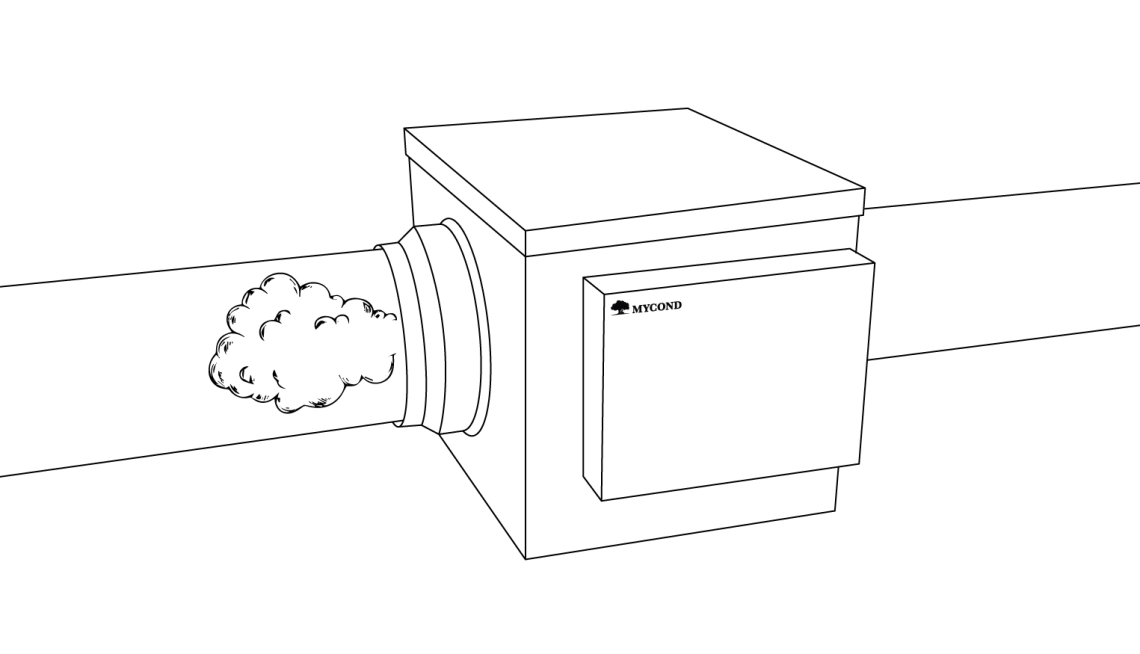

MHDM-sarja on höyrykanavakostuttimia

Tämäntyyppinen ilmankostutin keittää vettä tuottaakseen kuumaa höyryä, joka johdetaan puhaltimen tuottamaan ilmavirtaan. Kuuma höyry tappaa bakteerit ja homeen. Sen käytön aikana on kuitenkin mahdollinen palovammojen vaara.

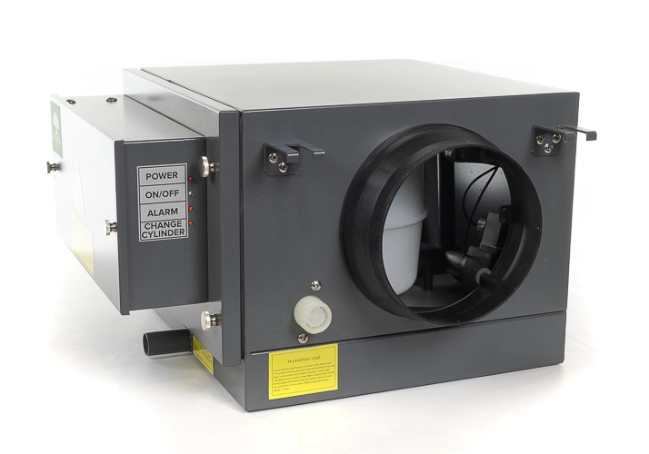

MyCond MHDM-D -kostutinkammio

Parametrit:

MHDM-sarjan ilmankostuttimia käytetään pienissä yksiköissä, kuten puhaltimien päätelaitteissa tai pienissä raitisilmalaitteissa, joissa tarvitaan pieni höyrykostutin. Se soveltuu erityisesti kattoasennukseen tai muihin sovelluksiin, joissa on ripustettu ilmanvaihtojärjestelmä
Kompakti rakenne, vain 260 mm korkea, mahdollistaa asennuksen ahtaisiin tiloihin katon alle
Kostutin on helppo kiinnittää

Sylinteri voidaan helposti vaihtaa ilman ilmankostuttimen purkamista
Useita turvajärjestelmiä
Integroitu putki ilmanvaihtojärjestelmään liittämistä varten

MyCond MHDM-D -kostuttimen ohjauskortti

Energy-efficient design of the MHDM-D series air humidifier for optimal indoor climate control.

Käyttökohteet:

Tietokonehuoneet
Kotitalouksien ilmastointijärjestelmät
Laboratoriot
Kirurgiat
Elektroniikkatehtaat
Sairaalat
Yksityistalot
Hotellit
Toimistot

Suhteellisen kosteuden vaikutus ihmisten terveyteen

Sterling ja Arundel osoittivat vuonna 1986 tekemässään keskeisessä tutkimuksessa, että ihmisen terveyden kannalta optimaaliset olosuhteet ovat 40-60 % RH normaalissa huonelämpötilassa.
LVI-alan ammattilaiset käyttävät edelleen tätä tutkimusta pääasiallisena lähteenä asettaessaan terveellistä ympäristöä koskevia standardeja, jotka American Society of Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) on asettanut.
Suhteellisen ilmankosteuden pitäminen 40-60 %:n alueella estää ensinnäkin ihon ja silmien, nenän ym. limakalvojen kuivumista. Myös ympäristöstä löytyvien virusten, bakteerien ja allergeenien vaikutus vähenee tällä suhteellisella suhteellisella suhteellisella suhteella, kuten alla olevasta kuvaajasta näkyy.

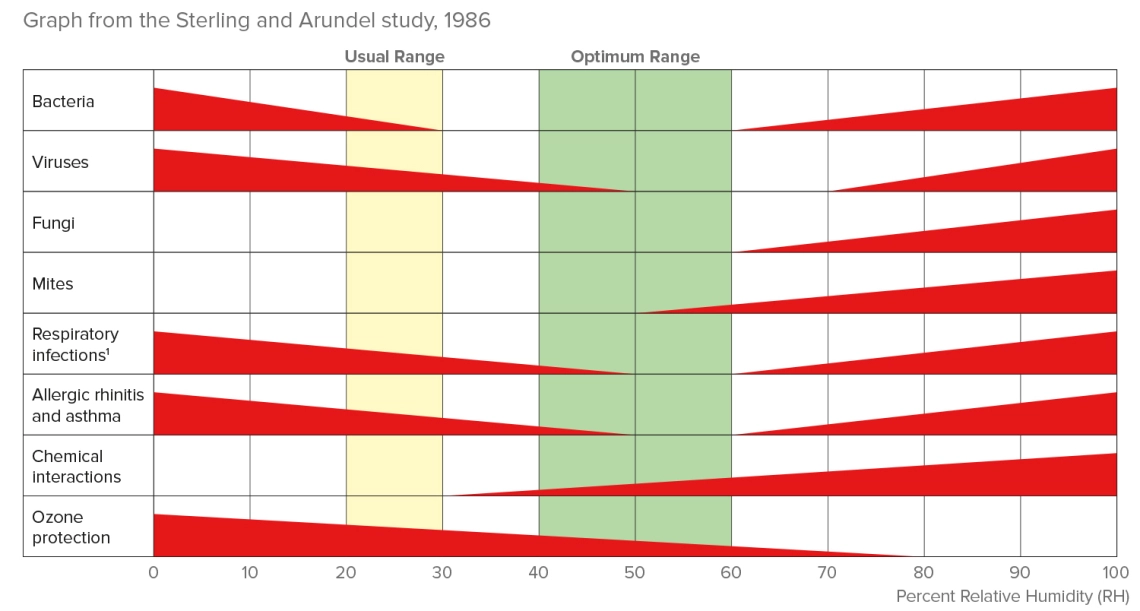

Optimaalinen suhteellinen kosteusalue terveellisen ympäristön kannalta

MyCond MHDM-D kosteuden säätö mikroilmastoon

Terveyden suojelu

Terveellisen ilmankosteuden ylläpitäminen kodeissa, toimistoissa, sairaaloissa, klinikoilla ja muissa terveydenhuollon tiloissa vähentää virusten leviämistä. Tämä luo lisäsuojaa henkilökunnalle ja potilaille COVID-19-pandemian aikana.
On erittäin tärkeää säilyttää suhteellinen kosteus 40...60 %:n alueella, jotta:

Vähentää suurinta osaa virusten aktiivisuudesta
Suojaa elimistön luonnollisia esteitä kuivumiselta
Hengitysteiden itsepuhdistuminen, mikä auttaa synnynnäistä virustorjuntaamme

MyCond MHDM-D tukee optimaalisia olosuhteita tieteellisissä laitoksissa.

Close-up of the MHDM-D series air humidifier emphasizing its high-efficiency operation.

Höyrykanavan ilmankostuttimen käytön ominaisuudet

Kytkentä keskitettyyn vesijohtoverkkoon
Korkean lämpötilan höyry tappaa useimmat pöpötyypit, bakteerit ja homeet
Täysin automaattinen toiminta ilman käyttäjän osallistumista
Automatisoitu veden virkistäminen suolojen pitoisuuden vähentämiseksi
Ei jäähdytä huoneeseen johdettavaa ilmaa

MHDM 3D:n lisävarusteet

Lisävarusteet	Tarkkuus	Suhteellinen kosteus alue	Säätötapa	Suojaus	Virtalähde
Seinäasennettava kosteusmittari Mycond JS 401	±5 % RH	20-90 % RH	rele		220VAC
Kanavakostutin	±3 % RH	10-100 % RH	rele	IP54	24VDC
Paine-erokytkin	-	-	rele	IP54	-

Lisävarusteet MHDM 6D:lle

Lisävarusteet	Tarkkuus	Suhteellinen kosteus alue	Ohjaustapa	Suojaus	Virtalähde
Seinäasennettava kosteusmittari Mycond JS 401	±5 % RH	20-90 % RH	rele		220VAC
Kanavakostutin	±3 % RH	0-100 % RH	0-10V/rele	IP54	24VDC
Paine-erokytkin	-	-	rele	IP54	-

Lisävarusteet:

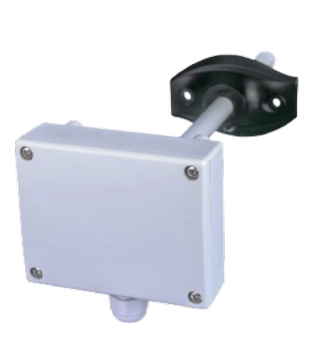

MyCond MHDM-D kanavakostutin

Kanavakostutin

DXH-sarjan anturit/kytkimet on suunniteltu
mittaamaan suhteellista kosteutta kanavissa integroidun
itsekalibroivan ja huoltovapaan digitaalisen
anturin avulla. Neljä ennalta määritettyä aluetta sekä yksi
yksi käyttäjän määriteltävissä oleva alue mahdollistavat ihanteellisen
mittausikkunan asettamisen. Laitteissa on analoginen
lähtö ja relelähtö sekä Modbus RTU
(RS485) -tiedonsiirtoportti.

Tärkeimmät ominaisuudet:

Mikrokontrolleripohjainen rakenne
1 analoginen lähtö ja 1 relelähtö
Modbus RTU (RS485) -tiedonsiirtoportti
Useita mittausalueita käytettävissä
Valittavissa oleva kytkentäasetuspiste
Kiinteä ja valittavissa oleva hystereesi
Innovatiivinen itsekalibroiva algoritmi
Pitkäaikainen vakaus ja tarkkuus

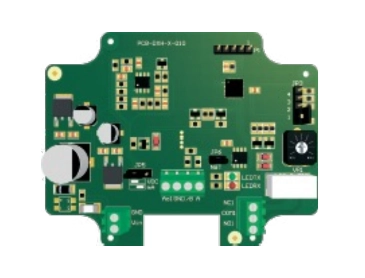

MyCond MHDM-D mikrokontrolleri

Tekniset tiedot	Parametri
Lähdöt	1 analoginen lähtö (0-10 VDC / 0-20 mA) 1 C/O-releulostulo (230 VAC / 2 A)
Virrankulutus	Kuormittamaton: enintään 55 mA Täysi kuormitus: enintään 75 mA
Kuormituksen vastus	0-10 VDC-tilassa > 500 Ω 0-20 mA-tilassa < 500 Ω
Anturialueet	20-90 % rH 0-60 % rH 0-80 % rH 0-95 % rH
Anturialue (Modbus-valinta)	0-95 % rH, vapaasti valittavissa
Kiinteä hystereesi itsenäisessä tilassa	5 % rH
Hystereesiarvot (Modbus-valinta)	1 / 3 / 5 / 7 / 10 % rH
Kytkentäpiste	Valittavissa trimmerillä tai Modbus RTU:n kautta
Tarkkuus	±3%rH (0-95 %rH)
Suojausstandardi	Kotelointi: IP54, anturi: IP20
Ympäristöolosuhteet	Lämpötila 0-50 °C Suhteellinen kosteus < 95 % rH (ei tiivistyvä)

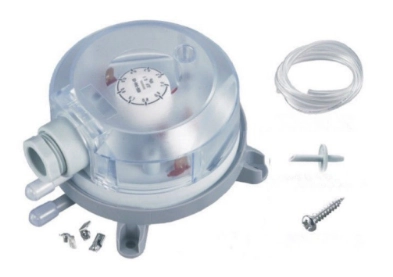

MyCond MHDM-D Paine-erokytkin - 1

Paine-erokytkin

Nämä anturit ovat erittäin tarkasti säädettäviä
paine-erokytkimiä, joiden avulla voidaan valvoa
yli-, ali- ja paine-eroa

ilman tai muiden palamattomien,
syövyttämättömien kaasujen paine-eroa. Asetuspistettä voidaan säätää käyttämällä

tai ruuvimeisselillä ja painemittarilla
kytkentä ΔP.

Tärkeimmät ominaisuudet:

Erittäin tarkka herkkyys
Saatavilla olevat versiot useille eri painealueille
Säädettävä kytkentäasetusarvo (DP)
Pitkä mekaaninen käyttöikä

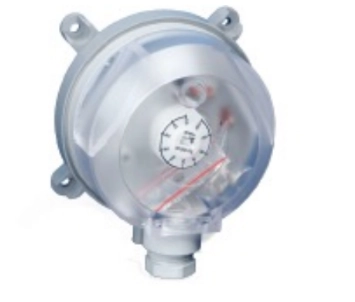

MyCond MHDM-D Paine-erokytkin - 2

Tekniset tiedot	Parametri
Käyttöpaine	20-200 Pa
Mekaaninen käyttöikä	10.000.000 käyttökertaa
Kalvo	Silikoni
Suojaus	IP54 (EN 60529 mukaan)
Ympäristöolosuhteet	lämpötila -20 - +85 °С, suhteellinen kosteus ≤ 95 %
Koskettimien luokitus	max. 1,0 A (0,4) / 250 VAC (VDE 0630, EN 1854)
Mitat	1048657 mm

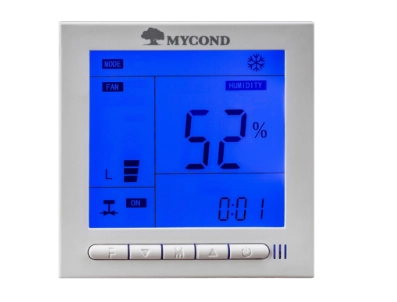

MyCond MHDM-D Seinäasennettava ilmankostutin Mycond JS 401 - 1

Seinäasennettava ilmankostutin Mycond JS 401

JS401 on nykyaikainen monitoimisäädin
lämpötilan ja kosteuden
parametrien tarkkaan seurantaan. Se on täydellinen valinta asuinrakennusten tai kaupallisten
tilojen
ilmastointijärjestelmiin.

Tärkeimmät ominaisuudet:

Painikeohjaus
Suuri tumma näyttö sinisellä taustavalaistuksella
Suuri fontti
Kosteuden säätö 10-90 %:n välillä
Ohjelmoitava tila
Näitä säätimiä käytetään pääasiassa kostutukseen ja kosteudenpoistoon

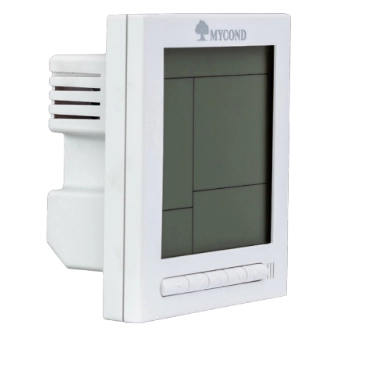

MyCond MHDM-D Seinäasennettava ilmankostutin Mycond JS 401 - 2

Tekniset tiedot	Parametri
Virtalähde	220VAC ± 10 %
Virrankulutus	< 2 W
Mittausalue	lämpötila 1 - 99 °S, suhteellinen kosteus 20 - 90 %
Tarkkuus	lämpötila ±3 % °C, ±5 % rH
Rele	AC220V - 5A
Ympäristöolosuhteet	lämpötila 0 - + 50 °С, suhteellinen kosteus ≤ 95 %
Mitat	86 х 86 х 15 mm
asennusrasia	60 mm (EURO)

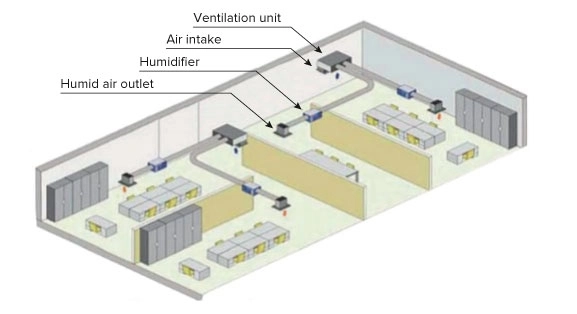

MyCond MHDM-D:n integrointi ilmanvaihtoon

Tekniset tiedot	Yksiköt	МHDM-3D	МHDM-6D
Kapasiteetti	kg/h	1-3	1-6
Tehonkulutus	kW	2,2	4,5
Mitat (LxSxK)	mm	400х380х260	620х240х260
Virtalähde	vaiheet / V / Hz	1/220/50	1/220/50

MHDM -D asennus

MyCond MHDM-D -kostuttimen asennuskaavio
