Hydro-laatikko

Mycond-hydroyksikön ansiosta VRF-järjestelmillä voidaan tarjota käyttäjille mukava ilmastointilaite, lämminvesilämmitys ja lämmin käyttövesi. Tämä ratkaisu soveltuu sekä asuinalueille että kaupallisille alueille, kuten asuinrakennuksiin, toimistorakennuksiin, hotelleihin, sairaaloihin jne.

Jäähdytysteho: 7 ... 28 kW

Lämmitysteho: 9 ... 31 kW

Haluatko ostaa tai onko sinulla kysyttävää?

Mycond

Hydro Box

Tärkeimmät ominaisuudet:

Yhdessä järjestelmässä: Integroidut ratkaisut (ATA, ATW, DHW)
Tyylikäs ulkonäkö
Veden menolämpötila jopa 50ºC.
Useiden moduulien yhdistelmä suurempaa kapasiteettitarvetta varten
Seinään asennettava tyyppi säästää tilaa
Liitettävissä MRF S
Helppo huoltaa patentoidun rakenteen ansiosta

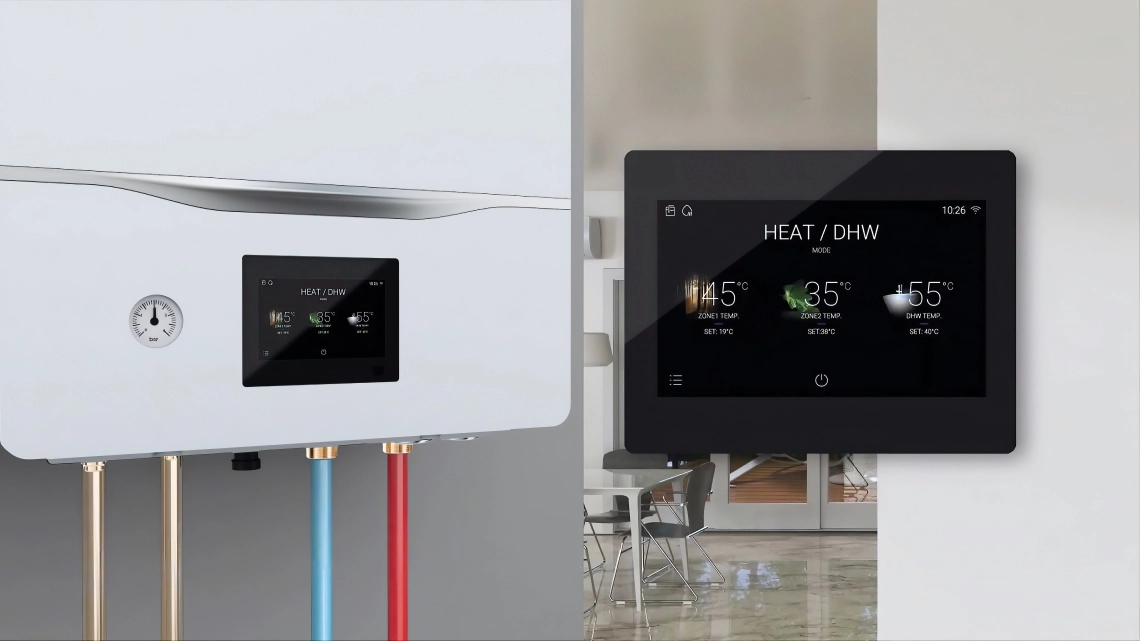

MyCond Hydro -laatikon kosketusohjauspaneeli

Helppo ohjaus

5-tuumainen värikäs ohjain täydellä kosketusnäytöllä.

Täydelliset hydrauliset komponentit

Sisäyksikkö koostuu seuraavista pääkomponenteista: Pumppu (kokoa 96 lukuun ottamatta), paisuntasäiliö (kokoa 96 lukuun ottamatta), levylämmönvaihdin, turvaryhmä, paine-erokytkin, vesimittari, vedensuodatin.

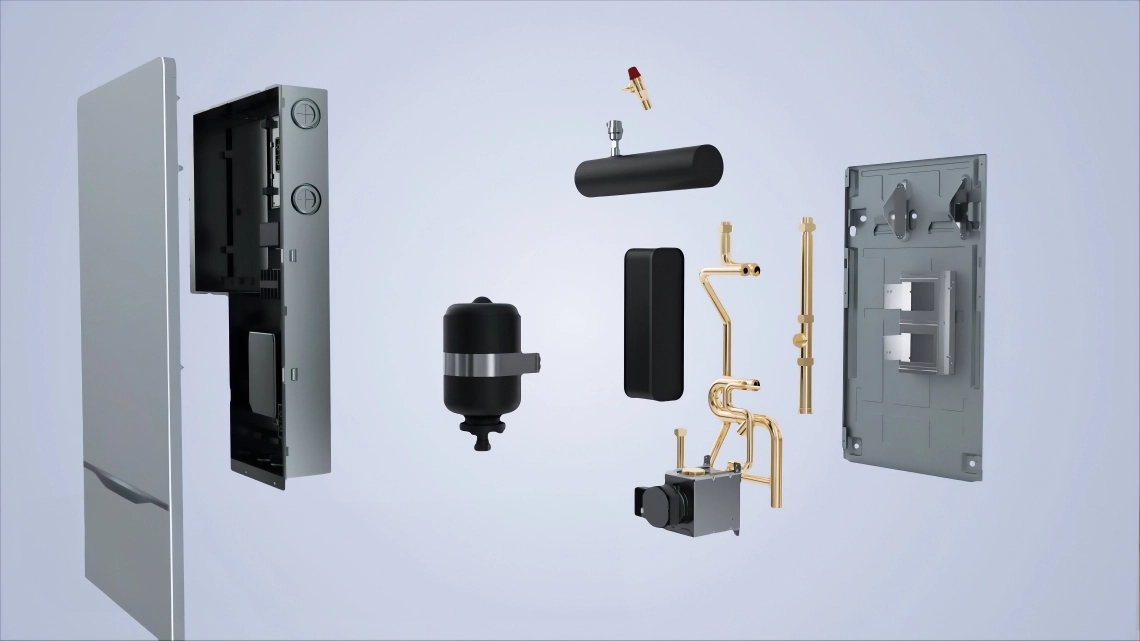

MyCond Hydro -laatikon sisäisten komponenttien suunnittelu

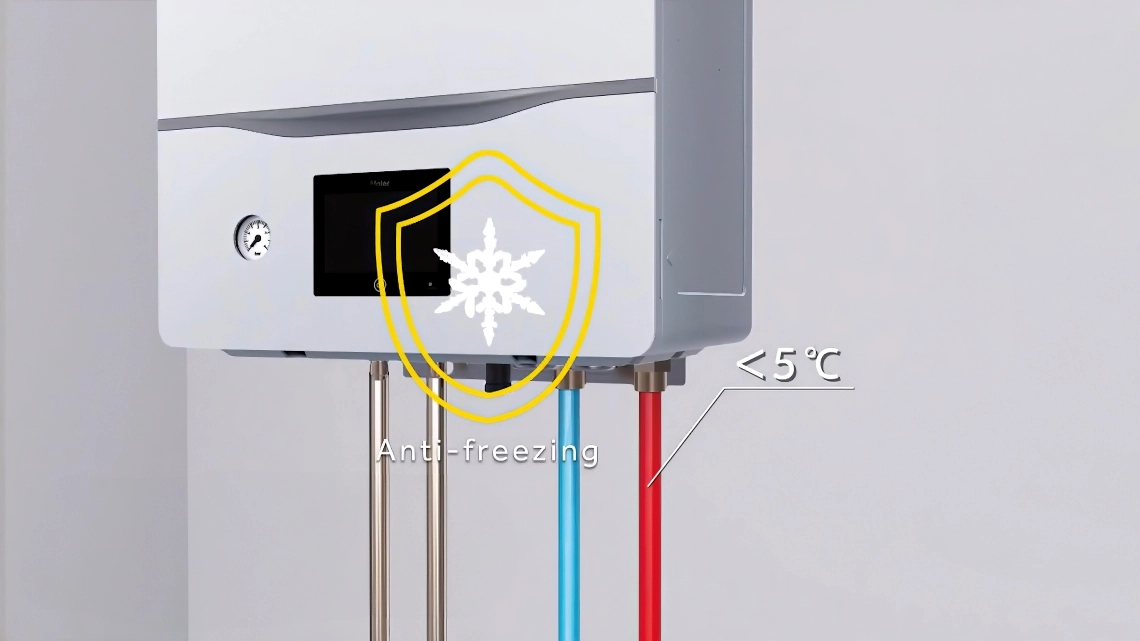

MyCond Hydro -laatikon pakkassuojaus

Jäätymisenestotoiminto

Suojaa hydraulisia osia vaurioilta.

Kierto pakkassuojausta varten

Kun lämpötila laskee tietylle tasolle, mikä osoittaa pakkasen tai jään muodostumisen mahdollisuutta, jäätymisenestotoiminto aktivoituu.

MyCond Hydro -laatikon kierto pakkassuojaa varten

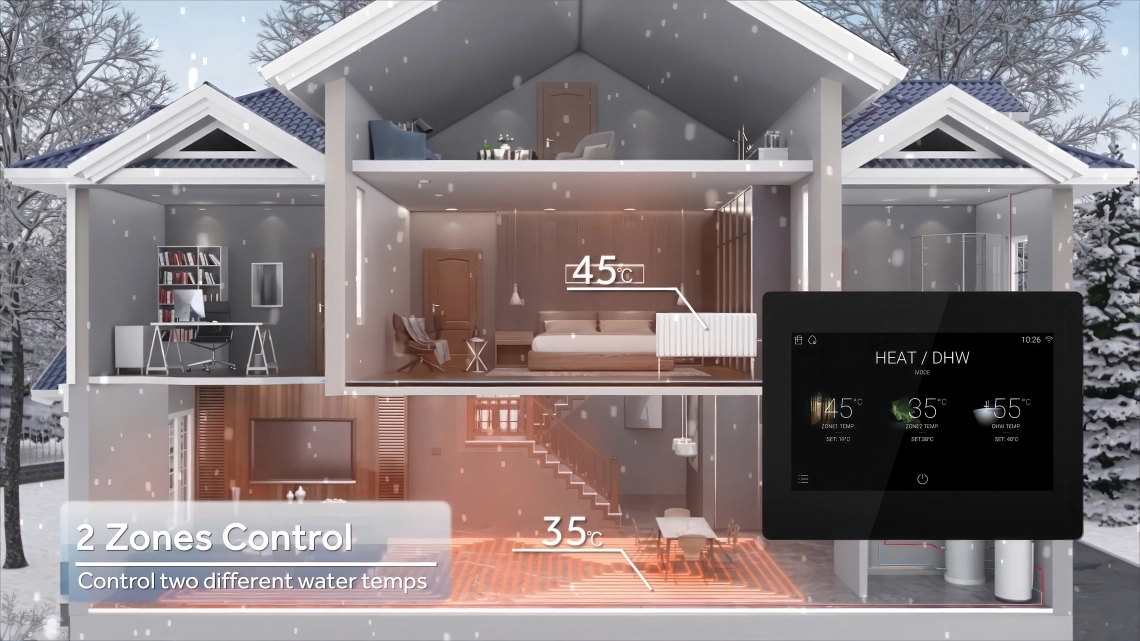

MyCond Hydro box kaksi erillistä piiriä, joilla on erilaiset vaatimukset

Kahden erillisen piirin ohjaus tiloja varten, joilla on erilaiset vaatimukset

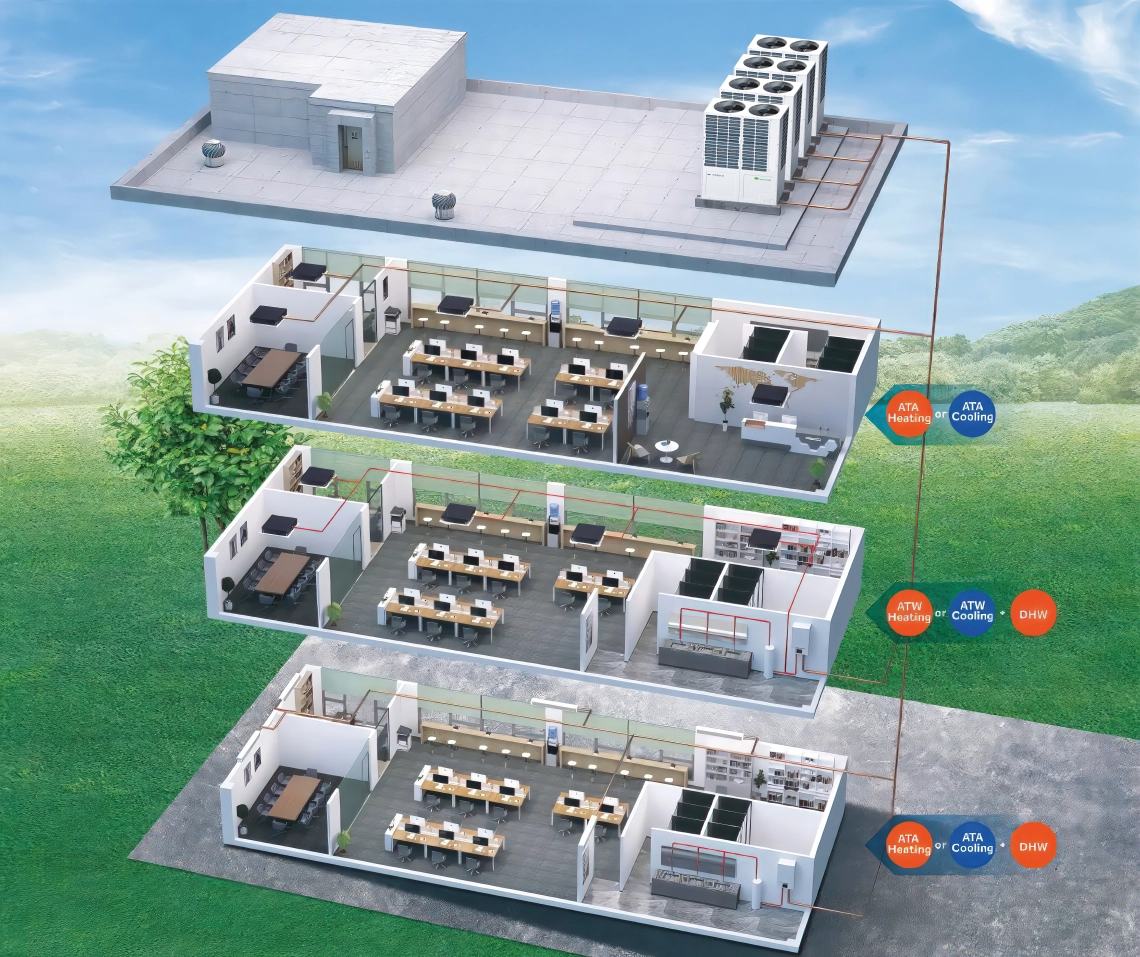

MyCond Hydro box -lämmitys-, jäähdytys- ja käyttövesijärjestelmä liikekeskukseen.

Malli/sisäyksikkö		Yksiköt	MHUW-24X1EV2AD	MHUW-48X1EV2AD	MHUW-96X1EV2AN
	Jäähdytys (1)	kW	7	14	28
Nimelliskapasiteetti	Lämmitys (2)		9	16	31
Mitat Yksikkö	K / K / S		850/ 480 / 310	850/ 480 / 310	850/ 480 / 310
Painoyksikkö		kW	56	56	52
Asennuspaikka	Sisätiloissa/ulkona		Sisätiloissa	Sisätiloissa	Sisätiloissa
	Vain vesimoduuli	%	80-100%	80-100%	80-100%
	Vesilaatikko+IDU:t	%	Yhteensä 50-130 % (vesivoimalaitos 0-80 %)
Jäähdytys Ympäristö	Min. - Max.		10~43	10~43	10~43
Jäähdytysveden puoli	Min. - Max.	°C	5~20	5~20	5~20
Lämmitysympäristö	Min. - Max.	°C	-20~24	-20~24	-20~24
Veden puoli	Min. - Max.	°C	20~50	20~50	20~50
Äänenpaineen taso	Jäähdytys/lämmitys	dB(A)	29/ 32	29/ 32	29/ 32
Äänitehotaso		dB(A)	42	46	48
Veden virtausnopeus	Min-standardi	L/min	18/26	32/46	63/90
Vesikierron putkiston halkaisija	Sisäänmeno	tuuma^,,	1	1	1-1/4
	Ulostuloaukko	tuuma^,,	1	1	1-1/4
Kylmäaineen tyyppi			R410A	R410A	R410A
Kaasupuoli - liitäntätyyppi		mm	15.88	15.88	19.05
Nestepuoli - Liitäntätyyppi		mm	9.52	9.52	9.52
Virtalähde		Ph / Hz/ V	1/ 50/ 220~240	1/ 50/ 220~240	1/ 50/ 220~240
Odu-yhteensopivuus			mRV S

(1) Lämpötila 35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (STT=5°C)

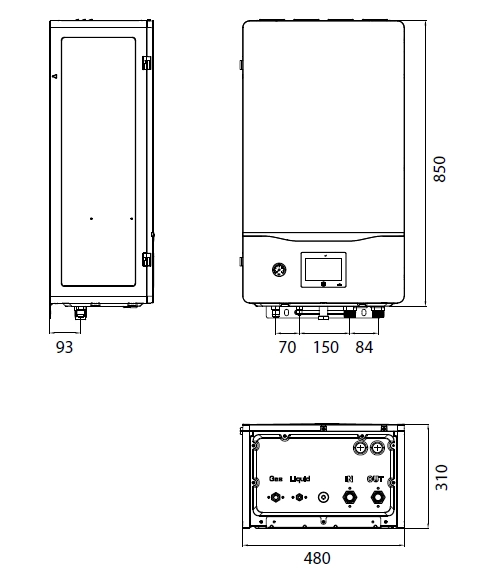

Mitat

MyCond Hydro -laatikon ulkomitat - 1

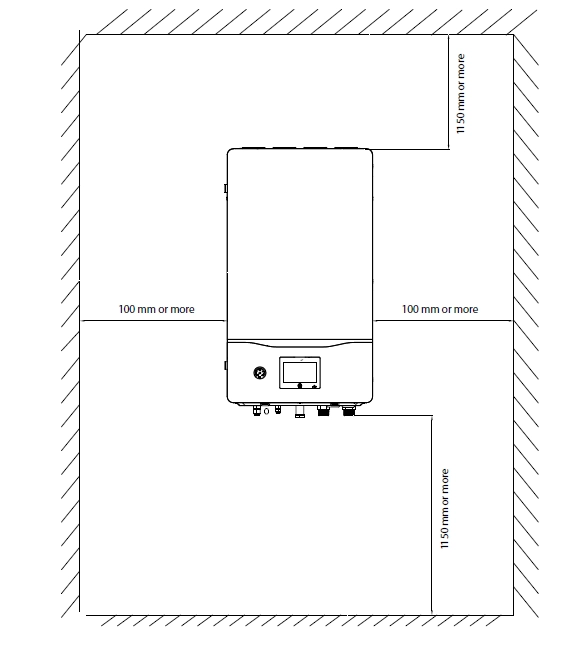

Mitat

MyCond Hydro -laatikon kokonaismitat - 2
