Energian talteenottoon perustuvat ilmanvaihtolaitteet MV***I-W-sarja

MYCONDin energian talteenottoon perustuvat ilmanvaihtolaitteet on suunniteltu tarjoamaan maksimaalinen mukavuus huoneessa ilmastoimalla tuloilmaa poistoilmasta talteenotetulla lämmöllä ja kosteudella, mikä vähentää huomattavasti tilan jäähdytys- tai lämmityskustannuksia
Ilman virtausnopeus: 200 ... 3000 m3/h

Haluatko ostaa tai onko sinulla kysyttävää?
Energian talteenottoon perustuvat ilmanvaihtolaitteet MV***I-W-sarja

Raitisilman syöttö rekuperaattorin kautta lämmöntalteenottotilassa tai suoraan ohitustilassa.

Yleinen suorituskyky:

  • Raitisilman syöttö (200-3000m3/h)
  • Lämmön talteenotto: jopa 75 %
  • Kosteuden talteenotto: jopa 65 %
  • Ilman suodatus ja puhdistus
  • Hiljainen ja luotettava toiminta

Laitteissa on vakio-ominaisuudet:

  • Puhaltimen nopeuden säätö
  • Neljä integroitua lämpötila-anturia
  • Lämmönvaihtimen jäätymissuoja
  • Vapaajäähdytysjärjestelmä
  • Älykäs lämmönvaihtimen sulatusjärjestelmä
  • Ulkoisen sähköisen ilmalämmittimen ohjaus
  • Viikoittainen ajastin
  • Integroitavuus rakennuksen hallintajärjestelmään

* Saatavana lisävarusteena

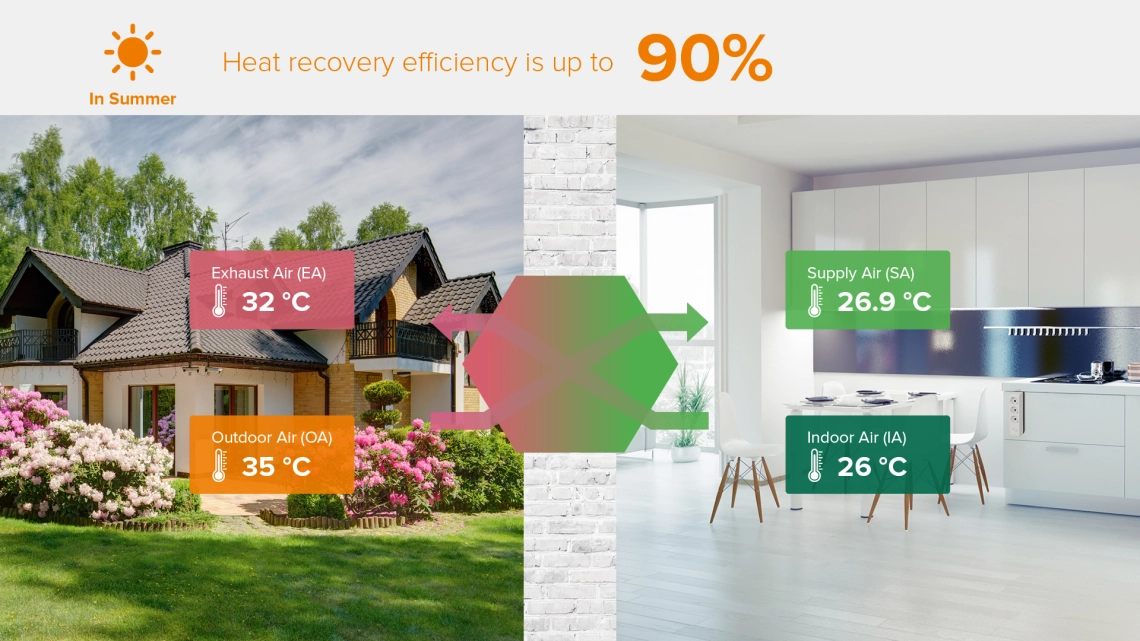

Lämmön talteenottojärjestelmä säästää kesällä ilmastointilaitteiden sähköenergiaa palauttamalla osan ulkoilman lämmöstä takaisin ulos.

MyCond MV***I-W kesäilmanvaihtojärjestelmä lämmön talteenotolla varustettuna

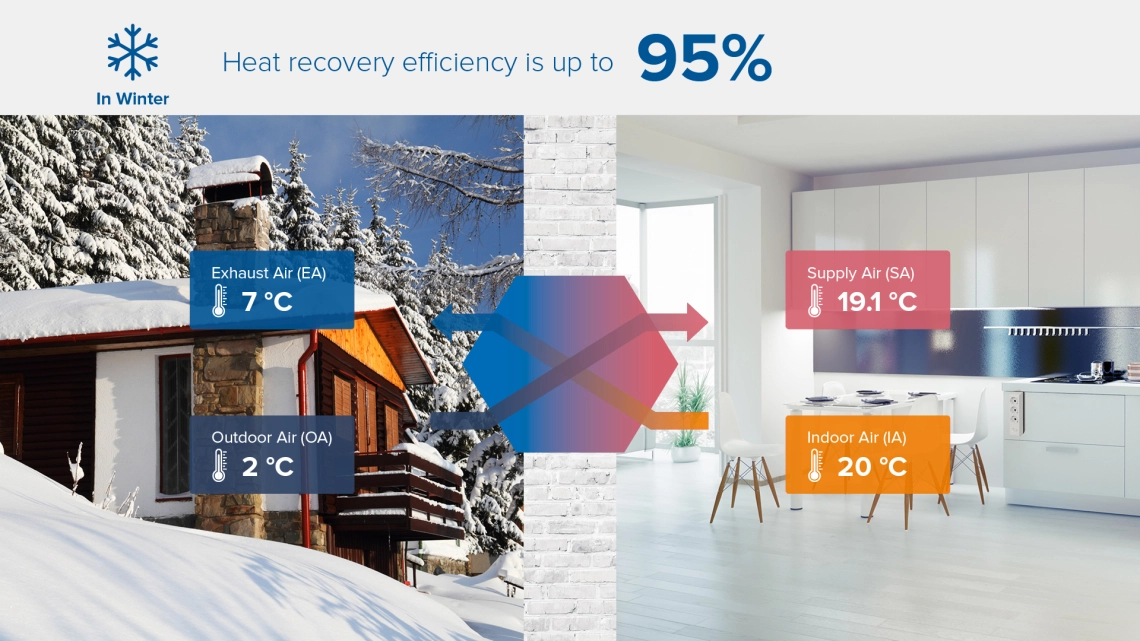

Talvella osa sisäilman lämmöstä palautetaan huoneeseen, mikä säästää huomattavasti tilan ja ilman lämmityksessä.

MyCond MV***I-W talvi-ilmanvaihtojärjestelmä lämmön talteenotolla varustettuna

Tiedot on annettu viitteellisinä. Paljon riippuu sisäilman kosteudesta, ulkoilman kosteudesta, huoneen lämmöneristyksestä, ilmakanavien lämmöneristyksestä ja pituudesta jne.

Tekniset tiedot   Yksiköt MV1500I-W MV2000I-W MV2500I-W MV3000I-W
Ilmavirta korkea m3/h 1500 2000 2500 3000
  keskikokoinen m3/h 1500 2000 2500 3000
  alhainen m3/h 1000 1200 2000 2500
Ulkoinen paine

korkea

keskikokoinen

Pa

Pa

163

135

176

132

200

170

210

180

  alhainen Pa 84 1110 140 150
Enthalpiahyötysuhde,
jäähdytys

korkea

keskikokoinen

%

%

66

66

62

62

61

61

60

60

  alhainen % 69 65 64 63
Enthalpiahyötysuhde,
lämmitys

korkea

keskikokoinen

%

%

70

70

71

71

70

70

69

69

  alhainen % 74 73 72 71
Lämmönsiirto
hyötysuhde

korkea

keskikokoinen

%

%

71

71

71

71

70

70

70

70

  alhainen % 74 74 73 73
Melutaso

korkea

keskikokoinen

dB(A)

dB(A)

51

49

53

51

55

52

57

54

  alhainen dB(A) 46 49 50 51
Jännite   V 220-240 V / 1Ph / 50 Hz
Tehonkulutus   W 485/740/785 650/980/1020 940/1250/1300 1400/1870/1950
Käyttövirta   A 2.3/3.6/3.8 3.0/4.6/4.8 4.5/6.0/6.3 6.5/8.7/9.0
Syöttöteho   W 485/740/785  650/980/1020  940/1250/1300  1400/1870/1950
Virtajohto   mm2 3х1,5 3х2,5
Ohjauskaapeli   mm2 2×0.5
Ohjaus, vakio     Kyllä (7 päivän kello)
Ohjaus (BMS), Modbus     Kyllä
Tuulettimen tyyppi     AC-tuuletin moottori
Tuulettimen nopeus (tuloilma)     3-nopeuksinen tuulettimen säätö
Tuulettimen nopeus (poistoilma)     3-nopeuksinen tuulettimen säätö
Ohitus     Kyllä (automaattinen säädettävällä alueella)
Sulatus     Kyllä (automaattinen säädettävällä alueella)
CO2-valvonta     Lisäanturi (säädettävän alueen sisällä oleva päälle/pois-ohjaus)
Vikahälytyslähtökoskettimet     Kyllä
Palon sammutus     Kyllä
Paino   kg 110 112 130 142
Mitat korkea mm 1250 1250 1524 1624
  keskikokoinen mm 1200 1200 1400 1500
  alhainen mm 520 520 580 650
Liitäntäkanavan halkaisija   mm 380х230-400х320 350х273-500х350 398х285-500х350

Mitat

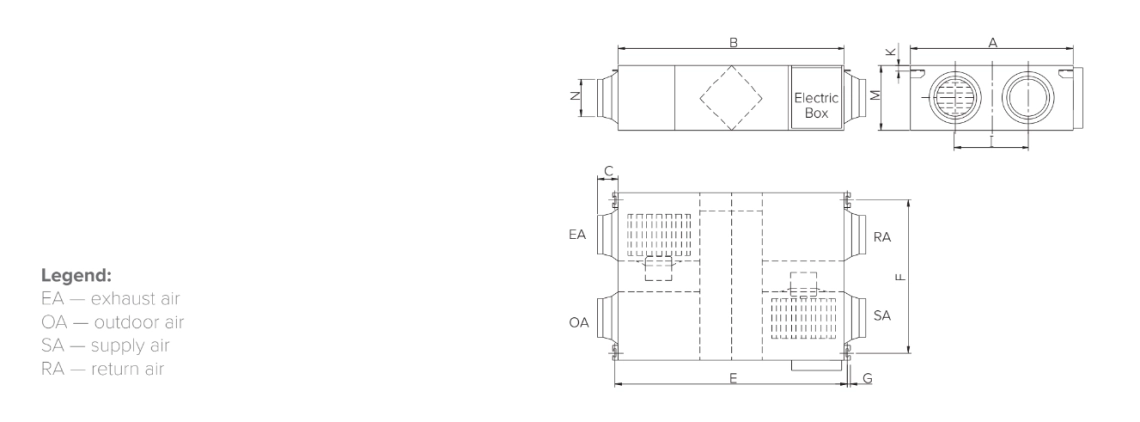

Ilmanvaihtoyksiköt MV200I-W - MV600I-W

Malli A B C E F G I K M N EA RA QA SA
MV200I-W 580 666 100 725 510 19 290 20 264 Ø144 150 150 150 150
MV400I-W 804 744 100 675 862 19 480 111 270 Ø144 150 150 150 150
MV600I-W 904 824 107 754 960 19 500 111 270 Ø194 200 200 200 200

Kaikki mitat ovat millimetreinä.


MyCond MV***I-W Kokonaismitat - 1

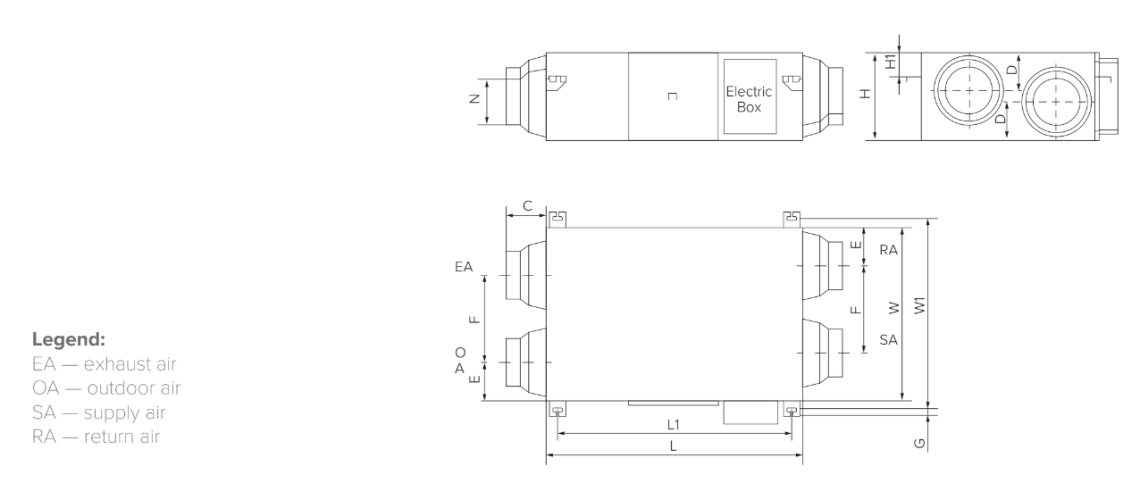

Mitat

Ilmanvaihtolaitteet MV900I-W - MV1100I-W

Malli L L1 W W1 H H1 N C D E F G EA RA QA SA
MV900I-W 1126 1056 834 891 388 169 Ø242 86 157 152 436 21 250 250 250 250
MV1100I-W 1129 1060 1216 1273 388 171 Ø242 86 147 152 621 21 250 250 250 205

Kaikki mitat ovat millimetreinä.


MyCond MV***I-W Kokonaismitat - 2

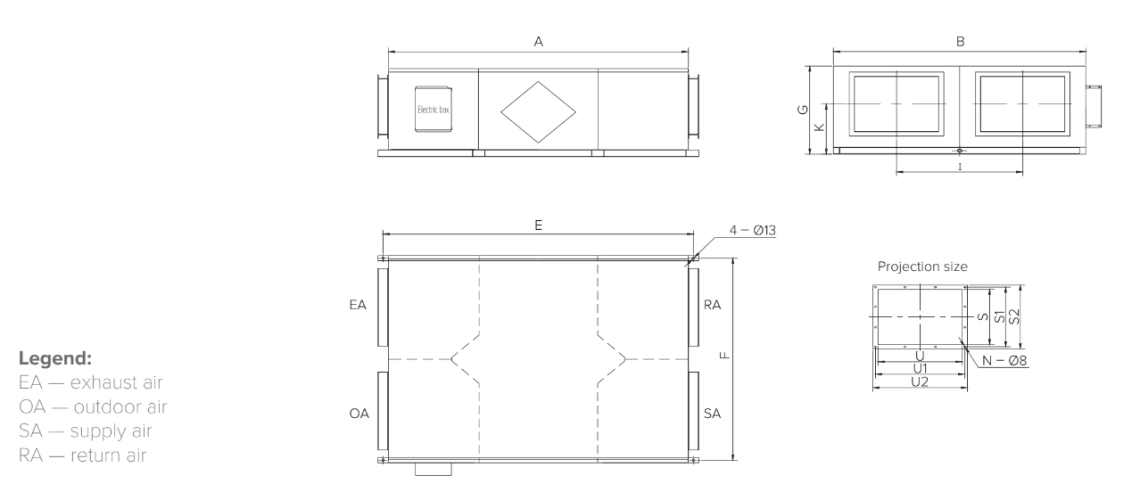

Mitat

Ilmanvaihtolaitteet MV1500I-W - MV3000I-W

Malli A B E F G I J K V V1 V2 W W1 W2 S S1 S2 U U1 U2 M N
MV1500I-W 1250 1200 1300 1170 520 600 338.5 300 230 255 280 308 333 358 320 345 370 400 425 450 10 12
MV2000I-W 1250 1200 1300 1170 520 600 338.5 300 230 255 280 308 333 358 320 345 370 400 425 450 10 12
MV2500I-W 1524 1400 1574 1370 580 700 334 335 273 298 323 350 375 400 350 375 400 500 525 550 10 12
MV3000I-W 1624 1500 1674 1470 650 750 400 405 285 310 335 373 398 423 350 375 400 500 525 550 10 12

Kaikki mitat ovat millimetreinä.


MyCond MV***I-W Yleiset mitat - 3

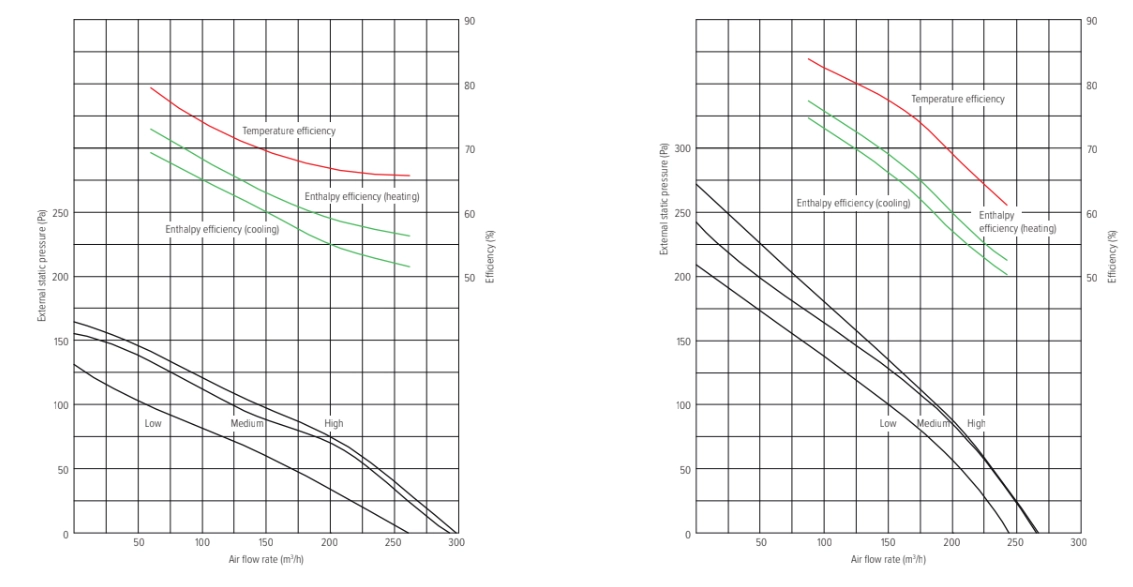

Suorituskykyparametrit

Ilmanvaihtolaitteet MV200I-W / Ilmanvaihtolaitteet MV400I-W


MyCond MV***I-W Paineen ja ilmavirran kuvaajat - 1

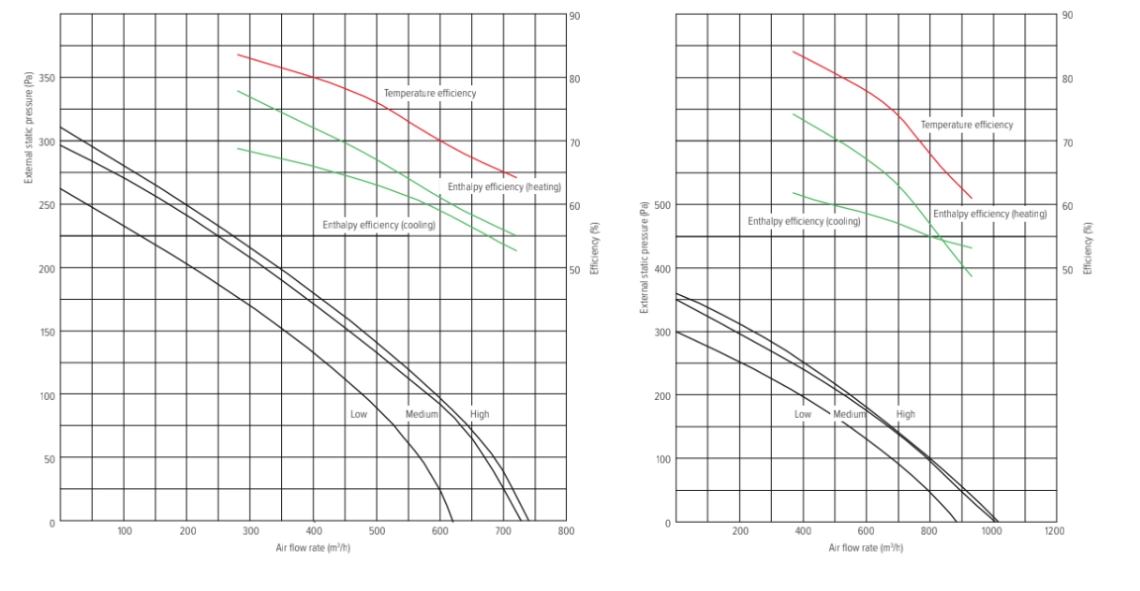

Suorituskykyparametrit

Ilmanvaihtolaitteet MV600I-W / Ilmanvaihtolaitteet MV900I-W


MyCond MV***I-W Paineen ja ilmavirran kuvaajat - 2

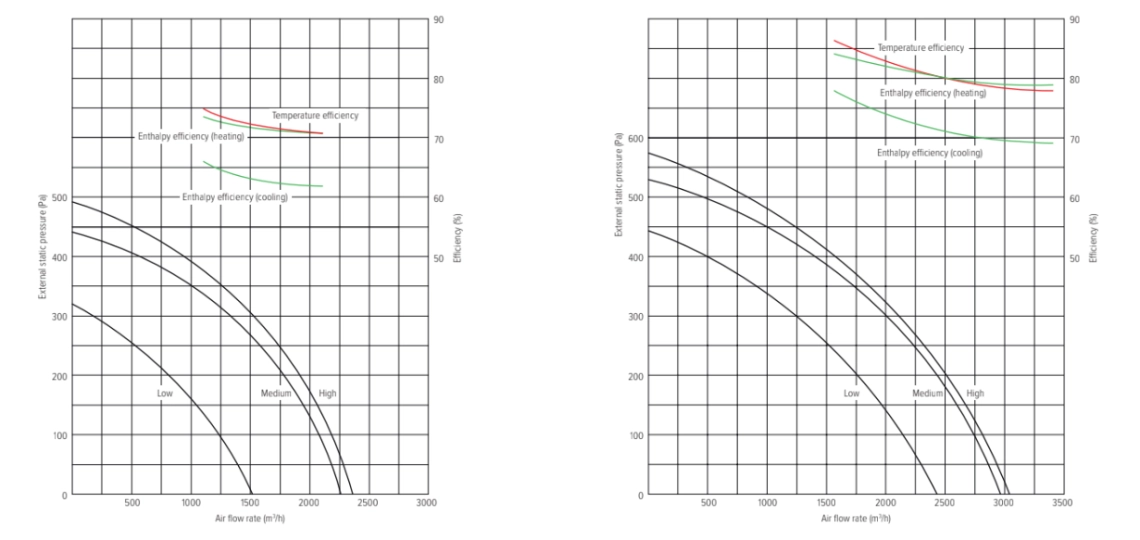

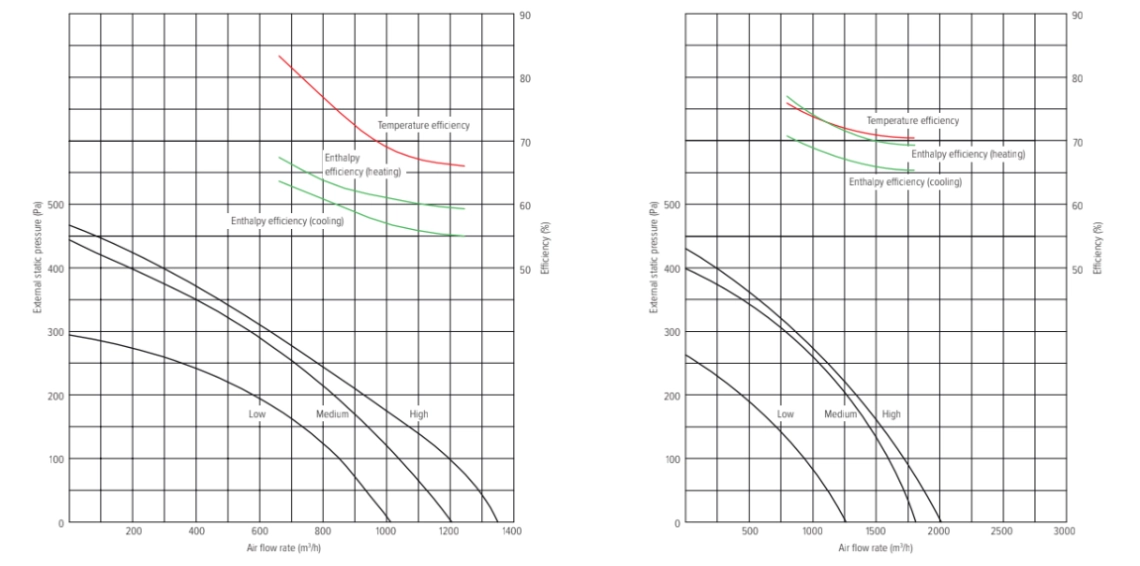

Suorituskykyparametrit

Ilmanvaihtolaitteet MV1100I-W / Ilmanvaihtolaitteet MV1500I-W


MyCond MV***I-W Paineen ja ilmavirran kuvaajat - 3

Suorituskykyparametrit

Ilmanvaihtolaitteet MV2000I-W / Ilmanvaihtolaitteet MV2500I-W

MyCond MV***I-W Paineen ja ilmavirran kuvaajat - 4

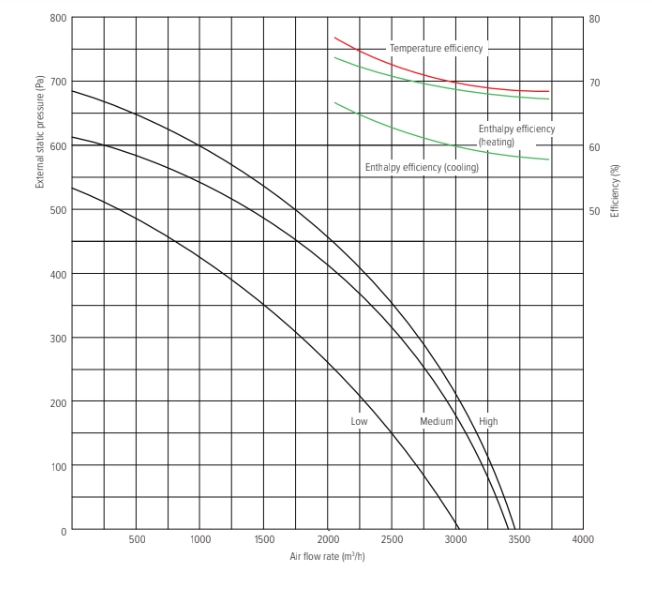

Suorituskykyparametrit

Ilmanvaihtolaitteet MV3000I-W

MyCond MV***I-W Paineen ja ilmavirran kuvaajat - 5
