Kytkentäkaaviot puhallinkonvektoreita varten (~220 V)

Alla löydät 2 kytkentäkaaviota tuuletincoil-yksiköille, joissa on 3-nopeuksinen AC-moottori (~220V) ja normaalisti suljetut venttiilit, joissa on termoelectriset toimilaitteet.

4-putkijärjestelmä

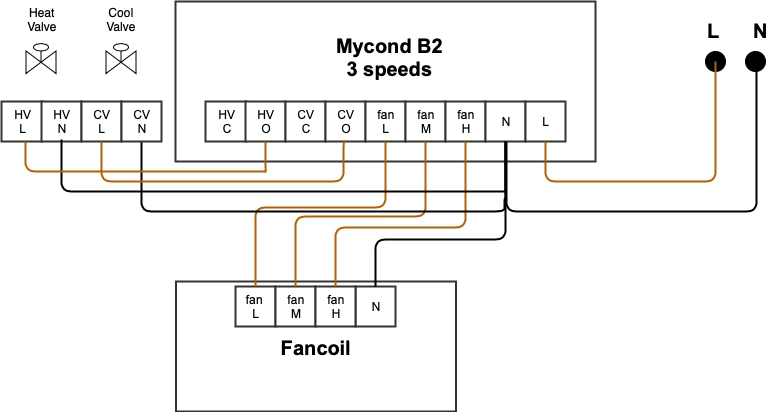

Kaavio, joka näyttää kytkentäyhteydet 220V tuuletincoil-yksikölle.



2-putkijärjestelmä

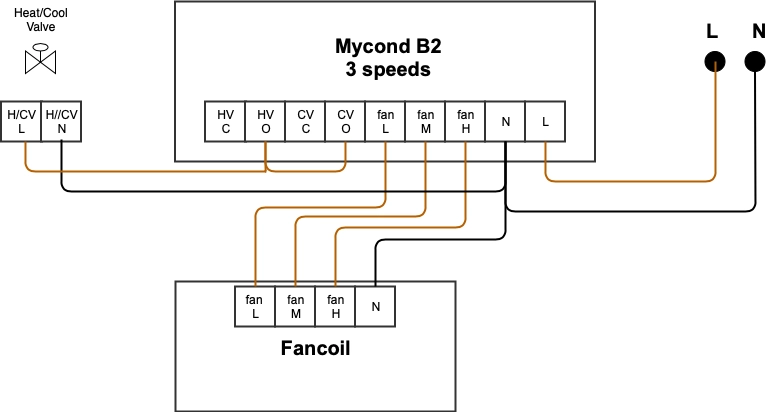

Kaavio, joka havainnollistaa kytkentäasetusta tuuletincoil-yksiköille, joissa on 220 V liitäntä.

Asenna hyppääjä terminaalien HV-O ja CV-O väliin.
