Kirjoittaja: Mycondin tekninen osasto
Nykyaikaiset testausilmastokammiot edellyttävät poikkeuksellisen tarkkaa kosteudenhallintaa laajalla lämpötila-alueella. Tämä luo ainutlaatuisia suunnitteluhaasteita, erityisesti kun ympäristöparametrit muuttuvat nopeasti. Tässä artikkelissa tarkastelemme ilmastokammioiden ilman kuivausjärjestelmien mitoitusta ja valintaa niiden dynaamisten ominaisuuksien ja lämpötilarajoitteiden näkökulmasta.
Testausilmastokammioiden erityispiirteet kosteudenhallinnan kohteena
Nykyiset testausilmastokammiot toimivat erittäin laajalla parametri-alueella. Tyypillisten kammioiden lämpötila-alue voi vaihdella −70°C:sta +180°C:een, ja suhteellinen kosteus 10 %:sta 98 %:iin. Tällaiset ääriolosuhteet määräytyvät eri teollisuudenalojen testausstandardien mukaan.
Erityistä huomiota on kiinnitettävä ylläpidon tarkkuusvaatimuksiin. Useimmissa vakiotesteissä on varmistettava, että suhteellinen kosteus pysyy ±2–3 %:n rajoissa. Samalla tilojen muutosnopeus on kriittinen parametri, joka vaikuttaa merkittävästi laitevalintaan.
Pieni kammion tilavuus (yleensä 0,5–15 m³) tuo lisähaasteita. Toisaalta pieni tila tarkoittaa pienempää väliaineen inertiä, mikä helpottaa nopeita parametrimuutoksia. Toisaalta pieni tilavuus johtaa jyrkkiin kosteuden vaihteluihin jopa vähäisten ulkoisten vaikutusten seurauksena.
On syytä huomata, että kaikki edellä annetut lukuvälit ovat suuntaa-antavia ja voivat vaihdella merkittävästi kammion tyypistä ja eri toimialojen testausstandardien vaatimuksista riippuen.
Prosessin fysiikka: lämpötilan sekä suhteellisen ja absoluuttisen kosteuden välinen yhteys
Kosteudenhallinnan periaatteiden ymmärtäminen ilmastokammioissa edellyttää selkeää käsitystä lämpötilan sekä suhteellisen ja absoluuttisen kosteuden keskinäisistä riippuvuuksista. Tätä riippuvuutta havainnollistaa parhaiten psykrometrinen diagrammi (Mollierin h–d -diagrammi).
Keskeistä on ymmärtää, että kun ilman lämpötilaa muutetaan muuttamatta absoluuttista kosteuspitoisuutta (d = vakio), suhteellinen kosteus muuttuu. Tämä selittyy sillä, että ilman vesihöyryn maksimimäärä, jonka ilma voi sisältää (kosteuskapasiteetti), kasvaa jyrkästi lämpötilan noustessa.
Isobaarisessa lämmityksessä lämpötilasta T₁ lämpötilaan T₂ suhteellisen kosteuden muutos kuvataan kaavalla:
$$phi_2 = phi_1 cdot frac{P_s(T_1)}{P_s(T_2)}$$
missä φ₁ ja φ₂ ovat suhteellinen kosteus ennen ja jälkeen lämmityksen, Ps(T₁) ja Ps(T₂) ovat kylläisen vesihöyryn paine vastaavissa lämpötiloissa.
Kastepiste on se lämpötila, johon ilma on jäähdytettävä vakiopaineessa, jotta saavutetaan vesihöyryn kyllästyminen. Kammion äkillisissä lämpötilan muutoksissa kastepiste pysyy muuttumattomana, jos ilman absoluuttinen kosteuspitoisuus ei muutu. Tämä on kriittistä dynaamisten käyttötilojen ymmärtämiseksi ilmastokammioissa.
Kondensaatiokuivauksen tekniset rajoitteet ilmastokammioissa
Kondensaatiokuivaus, joka perustuu ilman jäähdyttämiseen kastepisteen alapuolelle ja kondensaatin poistoon, kohtaa merkittäviä rajoitteita ilmastokammioissa.
Keskeinen rajoite liittyy lämpötilaan: kondensaatiotekniikka ei voi toimia tehokkaasti lämpötiloissa, joissa kondensaatti jäätyy (yleensä alle 0...+3°C). Tällöin kondensaatti jäätyy höyrystimen pinnalle, mikä heikentää voimakkaasti lämmönsiirtoa ja voi johtaa laitteiden vaurioitumiseen.
Toinen merkittävä haitta on suorituskyvyn muutoksen hitaus höyrystimen lämpöinertian vuoksi. Aika asetusarvoon pääsemiseen on 5–15 minuuttia lämmönvaihtimen massasta riippuen. Dynaamisissa testitiloissa tällainen viive voi olla kriittinen.
Useimmat kondensaatiotekniikkaan perustuvat järjestelmät eivät pysty ylläpitämään kastepistettä alle +3...+5°C, mikä rajoittaa alhaisimman saavutettavan suhteellisen kosteuden matalissa lämpötiloissa. Lisäksi kondensaatiokuivauksen kapasiteetti riippuu merkittävästi höyrystimen lämpötilasta kylmäkierron termodynamiikan mukaisesti.

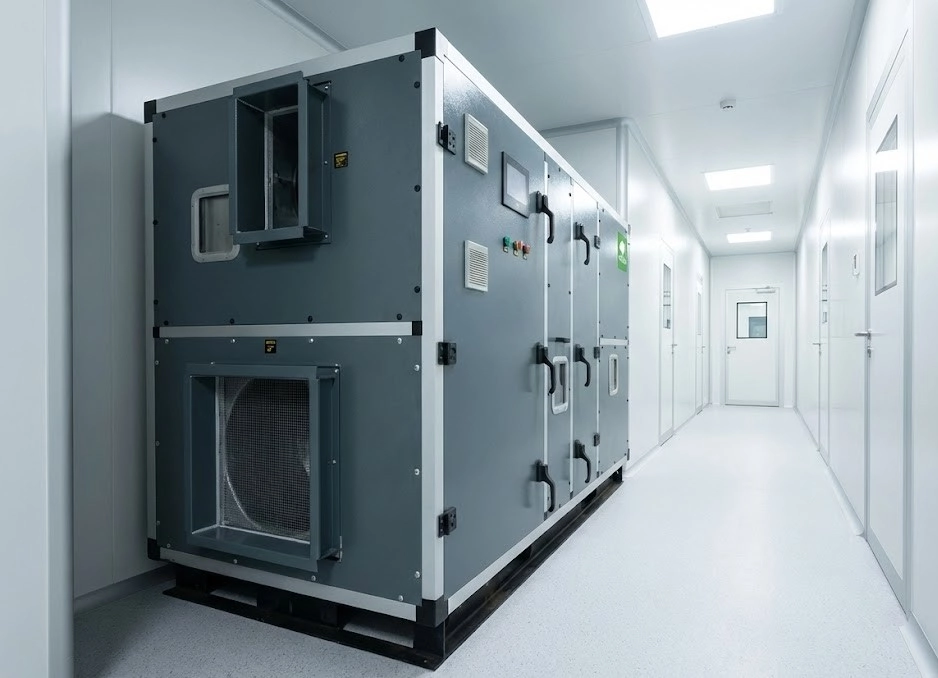

Adsorptiokuivaus: edut ja tekniset haasteet dynaamisille käyttötiloille
Adsorptiokuivaimilla on merkittäviä etuja testausilmastokammioissa, erityisesti niissä, jotka toimivat laajalla lämpötila-alueella. Ne kykenevät toimimaan välillä −70°C – +80°C, mihin kondensaatiotekniikka ei yllä.
Adsorptiokuivaimien keskeinen etu on mahdollisuus saavuttaa erittäin alhainen kastepiste – jopa −70°C piigeelipohjaisilla järjestelmillä. Tämä mahdollistaa matalan suhteellisen kosteuden ylläpidon jopa hyvin alhaisissa kammion lämpötiloissa.
Adsorptiojärjestelmillä on kuitenkin omat tekniset haasteensa. Merkittävin niistä on desikantin regenerointiaika, joka on 20–180 minuuttia adsorbentin tyypistä ja kyllästysasteesta riippuen. Tämä rajoittaa järjestelmän kykyä reagoida nopeasti kammion äkillisiin parametrimuutoksiin.
Desikanttien (piigeeli, zeoliitti, molekyyliseulat) adsorptiokyky riippuu ilman suhteellisesta kosteudesta ja lämpötilasta. Tätä riippuvuutta kuvataan adsorptioisotermeillä – käyrillä, jotka esittävät adsorbentin tasapainokosteuspitoisuuden ja suhteellisen kosteuden välisen yhteyden annetussa lämpötilassa.
On tärkeää ymmärtää, että adsorptiokapasiteetti riippuu vahvasti myös regenerointilämpötilasta. Regenerointilämpötilan nosto 120°C:sta 180°C:een voi kasvattaa adsorbentin tehokkuutta merkittävästi. Tarkat adsorptiokapasiteetin ja regenerointiajan arvot riippuvat valmistajasta ja käyttöolosuhteista.
Kuivauskapasiteetin mitoitusmenetelmä ilmastokammioille
Kuivausjärjestelmän kapasiteetin oikea mitoitus on kriittistä vaadittujen parametrien varmistamiseksi ilmastokammiossa. Tämä on erityisen tärkeää dynaamisissa tiloissa, joissa olosuhteet muuttuvat nopeasti.
Tilojen muutoksissa kosteusteknisen kuormituksen määrittäminen alkaa absoluuttisen kosteuspitoisuuden erotuksen laskennasta:
$$Delta d = d_1 - d_2$$
missä d₁ ja d₂ ovat absoluuttinen kosteuspitoisuus (g/kg kuivaa ilmaa) ennen ja jälkeen tilan muutoksen.
Tarvittava kosteudenpoistonopeus (g/h) lasketaan kaavalla:
$$W = Delta d cdot V cdot rho cdot frac{60}{Delta t}$$
missä V on kammion tilavuus (m³), ρ on ilman tiheys (kg/m³), Δt on haluttu muutosaika (min).
Kuivaustavan valintaan voidaan käyttää seuraavaa algoritmia:
- Jos T > +5°C JA kastepiste > 0°C, kondensaatiokuivaus on mahdollinen
- Jos T < +5°C TAI kastepiste < −10°C, adsorptiokuivaus on tarpeen
- Muissa tapauksissa suositellaan yhdistettyä järjestelmää
Dynaamisissa tiloissa on käytettävä varmuuskerrointa 1,3–1,8 parametrien muutosnopeudesta riippuen. Lisäksi on tärkeää mitoittaa kuivauspiirin puskurikapasiteetti – etukäteen valmisteltavan ilman tilavuus.
Kuivausjärjestelmän vasteaika ja inertiatekijät
Testauskammioiden kosteudenhallintajärjestelmiä suunniteltaessa on kriittistä huomioida järjestelmän kokonaisvasteaika, joka muodostuu useista komponenteista.
Kondensaation höyrystimen lämpöinertia riippuu sen massasta ja materiaalin ominaislämpökapasiteetista. Alumiinisilla lämmönvaihtimilla keskikokoisella massalla tämä on 5–10 minuuttia, kuparisilla se voi olla 10–15 minuuttia.
Adsorptiojärjestelmissä avaintekijä on roottorin tai kasettien regenerointiaika, joka määrittää vähimmäistyökierron. Rottorijärjestelmissä se on yleensä 20–40 minuuttia, kasettijärjestelmissä jopa 180 minuuttia.
Ilmakanavien kuljetusviive lasketaan seuraavasti:
$$t_{trans} = frac{V_{ducts}}{Q}$$
missä Vducts on kanavien tilavuus (m³), Q on ilmavirta (m³/h).
Kosteusantureiden inertiä on 30 sekunnista 3 minuuttiin anturityypistä ja ilmavirran nopeudesta riippuen. Kapasitiiviset anturit reagoivat nopeimmin, resistiiviset hitaimmin.
Kokonaisasettumisaika määräytyy kaikkien inertiatekijöiden summana. Täsmälliset ajat riippuvat järjestelmän rakenteesta ja käyttötilasta, joten jokaiseen sovellukseen tarvitaan yksilöllinen mitoitus.
Yhdistetyt kuivausjärjestelmät ja puskurointi
Erittäin laajoilla lämpötila- ja kosteusalueilla toimiville testauskammoille optimaalinen ratkaisu on yhdistetty kuivausjärjestelmä. Tällainen järjestelmä yhdistää kondensaatio- ja adsorptiomenetelmien edut ja kompensoi niiden heikkoudet.
Yleisin vaihtoehto on kondensaatio- ja adsorptiokuivaimen sarjakytkentä. Kondensaatiolohko poistaa pääosan kosteudesta positiivisissa lämpötiloissa, ja adsorptio mahdollistaa matalan kastepisteen saavuttamisen. Tämä säästää energiaa adsorbentin regeneroinnissa.
Yhdistettyjen järjestelmien tärkeä elementti on automaattinen tilanvaihto lämpötila- tai vaaditun kastepisteen perusteella. Esimerkiksi, kun ilman lämpötila laskee alle +5°C, järjestelmä siirtyy automaattisesti adsorptiokuivaukseen.
Siirtymätilojen tasaamiseen käytetään valmistellun ilman puskuriastioita. Niiden avulla voidaan varastoida tietty määrä vaaditut parametrit täyttävää ilmaa ja syöttää sitä kammioon tilanmuutoksen hetkellä, mikä parantaa merkittävästi järjestelmän dynaamisia ominaisuuksia.
Tyypilliset suunnitteluvirheet ja harhaluulot
Kuivausjärjestelmiä testauskammoille suunniteltaessa insinöörit tekevät usein virheitä, jotka johtavat merkittäviin ongelmiin käytön aikana.
Yksi yleisimmistä virheistä on kuivaimen valinta pelkän kammion tilavuuden perusteella huomioimatta parametrien muutosnopeutta. Tämä johtaa riittämättömään kapasiteettiin siirtymätiloissa, kun järjestelmä ei ehdi poistaa kosteutta vaaditulla nopeudella.
Toinen vakava virhe on kondensaatiokuivauksen käyttö matalalämpötilaisissa kammoissa, jotka toimivat alle 0°C:n. Tällaisissa olosuhteissa kondensaatti jäätyy höyrystimen pinnalle, tukkii lämmönsiirron ja voi johtaa kylmäjärjestelmän vaurioitumiseen.
Monet insinöörit sivuuttavat suhteellisen kosteuden muutoksen lämpötilan muuttuessa, vaikka absoluuttinen kosteuspitoisuus ei muuttuisi. Tämä psykrometrian perusteiden väärinymmärrys johtaa virheelliseen kosteudenhallintajärjestelmien mitoitukseen.
Harhaluulo on myös, että ±2 %:n suhteellisen kosteuden tarkkuus on saavutettavissa millä tahansa lämpötilan muutosnopeudella. Todellisuudessa maksimitarkkuus riippuu koko järjestelmän inertiasta, mukaan lukien anturit, toimilaitteet ja itse kammion väliaine.
Johtopäätökset
Kuivausjärjestelmän valinta ja mitoitus testausilmastokammioille on monimutkainen suunnittelutehtävä, joka edellyttää kokonaisvaltaista lähestymistapaa. Valintaan vaikuttavat keskeisesti käyttölämpötila-alue, vaadittu kastepiste ja tilojen muutosnopeus.
Laajalla lämpötila-alueella toimiville kammoille optimaalinen ratkaisu on yhdistetyt järjestelmät, jotka yhdistävät kondensaatio- ja adsorptiokuivauksen ja mahdollistavat automaattisen tilanvaihdon olosuhteista riippuen.
On kriittisen tärkeää huomioida kaikki järjestelmän inertiakomponentit – höyrystimen lämpöinertiasta anturien vasteaikaan – vaaditun tarkkuuden varmistamiseksi dynaamisissa tiloissa.
Suunnittelussa on muistettava psykrometrian lait, erityisesti suhteellisen kosteuden muutos lämpötilan muuttuessa. Tämä auttaa välttämään tyypilliset virheet ja varmistaa ilmastokammion luotettavan toiminnan kaikissa testitiloissa.
Jokainen testauskammion kuivausjärjestelmä tarvitsee yksilöllisen mitoituksen, jossa huomioidaan testausstandardien erityisvaatimukset ja kohteen ominaisuudet. Vakiot ratkaisut harvoin tuottavat optimaalista tulosta tällä huipputeknisellä alueella.
