Kuinka pienentää ilmankuivausjärjestelmän investointikustannuksia: insinööripohjaiset optimointimenetelmät

Kirjoittaja: Mycondin tekninen osasto

Ilmankuivausprojekteissa on aina tasapaino investointi- (first cost) ja käyttökustannusten (operating cost) välillä, ja ne ovat usein keskenään ristiriidassa. Näiden kustannusten optimointi on insinöörin keskeinen tehtävä. Investointikustannusten minimoinnin perusperiaate on poistaa vain välttämätön määrä kosteutta mahdollisimman tehokkaalla tavalla.

Ilmankuivauksen tarpeen sivuuttaminen johtaa merkittäviin taloudellisiin menetyksiin: kymmenien tuhansien eurojen arvoisen laitteiston korroosio, tuotantokatkokset jopa 5000 euroa päivässä, tuotteiden laadun heikkeneminen. Koska tyypillinen ilmankuivausjärjestelmien käyttöikä on 15–20 vuotta, kumulatiivinen säästövaikutus tänä aikana voi moninkertaisesti ylittää alkuperäisen investoinnin.

Ilmankuivausjärjestelmien investointikustannusten optimointi tuottaa neljä taloudellisten hyötyjen kategoriaa: alemmat käyttökustannukset, pienemmät investoinnit muuhun laitteistoon, parantunut tuotelaatu sekä parempi operatiivinen joustavuus.

Kosteuskuorman minimointi

Ilmankuivausjärjestelmien perusriippuvuus on yksinkertainen: järjestelmän koko ja hinta ovat suoraan verrannollisia kosteuskuormaan. Kuorman pienentäminen 50 % voi alentaa investointikustannuksia 50–60 %. Siksi ennen suunnittelua on tunnistettava ja minimoitava kaikki kosteuden lähteet.

Tyypillinen teollisuustilan kosteuskuorman lähteiden hierarkia on:

• Avoimet ovet ja portit: 50–70 %
• Tuloilma: 15–30 %
• Vuotoilma rakojen kautta: 5–15 %
• Kuljetin- ja prosessiaukot: 3–8 %
• Ihmisten hengitys ja haihtuminen: 2–5 %
• Rakennusvaipan höyrynläpäisy: 1–3 %

Tarkastellaan esimerkkiä: pakastevarastossa, jonka lämpötila on -18°C, lastausportteja pidetään auki 3 minuuttia jokaisen kuorma-auton sisään-/ulosajon aikana (15 sykliä tunnissa). Kosteuskuorma on tällöin noin 135 kg/h vesihöyryä. Tämä edellyttää ilmankuivainta, jonka ilmavirta on yli 15000 m³/h. Jos aukioloaika lyhennetään 1 minuuttiin, kuorma laskee noin 20 kg/h:iin (ilmavirta 2500 m³/h) — vähennys 85 %, mikä mahdollistaa 6 kertaa pienemmän ja edullisemman kuivaimen käytön.

Tehokkaita keinoja vähentää ovista aiheutuvaa kuormaa ovat:

• Nopeat rullaovet (avautumisaika alle 3 sekuntia) — vähennys 40–60 %
• Ilmaverhot virtausnopeudella 8–12 m/s — vähennys 30–50 %
• Eteiskäytävät/ilmalukot (air lock) tilavuudeltaan 15–30 m³ — vähennys 60–80 %
• Muoviset nauhaverhot — vähennys 20–40 %

On tärkeää ymmärtää, että vuotoilma raoista on yleensä paljon merkittävämpää kuin seinien höyrynläpäisy: 1,5 mm levyinen ja 1 m pitkä rako 10 Pa paine-erolla päästää noin 50 g/h kosteutta, kun taas 50 m² maalattua 200 mm paksua betoniseinää päästää vain 5–8 g/h.

Ohjauksen tasojen ja toleranssien optimointi

Kuivausjärjestelmän kustannus kasvaa eksponentiaalisesti kuivaussyvyyden myötä. Esimerkiksi, kun sisäinen kuorma on 5 kg/h vesihöyryä:

• Kastepisteen +5°C (kosteussisältö 5,4 g/kg) ylläpito vaatii noin 1200 m³/h ilmavirran
• Kastepiste -10°C (kosteussisältö 1,8 g/kg) vaatii jo 3500 m³/h
• Kastepiste -25°C (kosteussisältö 0,5 g/kg) vaatii yli 12000 m³/h

Tämä on 10-kertainen kasvu, vaikka kastepiste laskee vain 30 astetta! Siksi on kriittisen tärkeää noudattaa periaatetta ”riittävän kuiva” — määritellä teknisen tuloksen kannalta minimitarpeen täyttävä kosteustaso ilman tarpeetonta varmuusmarginaalia.

Epäselvät spesifikaatiot johtavat usein ylisuuriin kustannuksiin. Esimerkiksi vaatimus ”kosteussisältö 2 g/kg ±0,7 g/kg” ilman mittauspaikan määrittelyä: jos ohjaus tehdään diffuusorin ulostulossa, tarvitaan kuivain, jonka kapasiteetti on 10 kg/h. Mutta jos vaaditaan kosteussisällön tasaisuus koko 500 m³ tilavuudessa niin, että kahden pisteen välinen ero ei ylitä 0,7 g/kg, se edellyttää järjestelmää, jonka ilmavirta on 8000–10000 m³/h ja kapasiteetti 25–30 kg/h.

Tuloilman esikuivaus

Ulkona oleva ilma on usein hallitseva kosteuden lähde. Tyypillisessä teollisuustilassa, jossa kastepiste on -10°C ja ilmanvaihto 2000 m³/h, tuloilma kesäolosuhteissa (30°C, 18 g/kg) tuo noin 43 kg/h kosteutta, mikä voi olla 70–90 % kokonaiskuormasta.

Tehokas strategia on kuivata ilmanvaihdon tuloilma syvällisesti ennen sekoittamista kiertoilman kanssa. Esimerkki: ulkoilma 32°C ja 21 g/kg, joka kuivataan desikantilla 1 g/kg tasolle, antaa 20 g kuivauskapasiteettia jokaista kuivailmakiloa kohden. Kun syöttö on 1000 m³/h (ilman tiheys 1,15 kg/m³), tämä mahdollistaa jopa 23 kg/h sisäisen kosteuden poistamisen, mikä riittää 500–800 m² tilaan.

Myös tuloilman esijäähdytys ennen desikanttikuivausta on taloudellisesti tehokasta. Jäähdytys 32°C:sta 12°C:een (kastepisteeseen) laskee kosteussisällön 21:stä 9 g/kg:aan, eli poistaa 57 % kosteudesta edullisemmalla jäähdytysmenetelmällä (poiston hinta 0,8–1,2 euroa/kg kosteutta), jättäen desikantille (1,5–2,5 euroa/kg) vain syväkuivauksen.

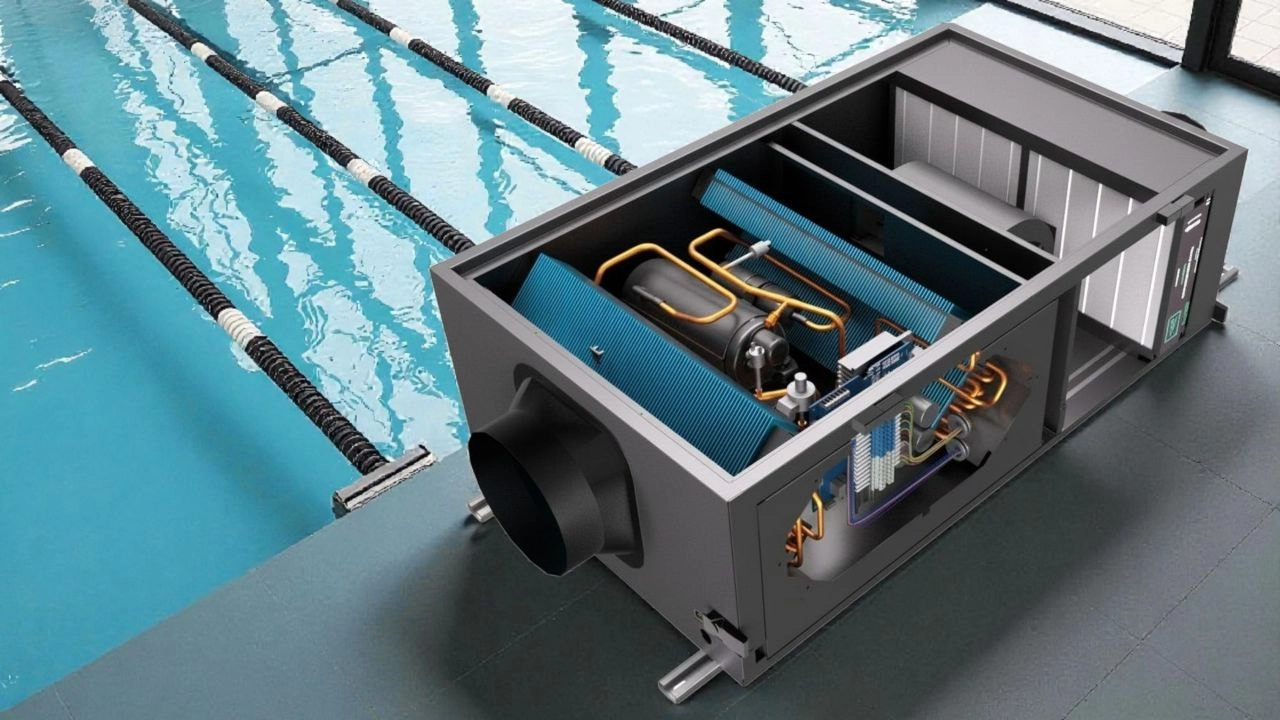

Yhdistetyt jäähdytys- ja desikanttikuivausjärjestelmät

Kuorman jakaminen tehokkuuden mukaan on avain: kondensoiva jäähdytyskuivaus on taloudellisesti tehokas, kun kastepiste on yli +8...+12°C (kosteussisältö yli 6–8 g/kg), ja desikantti/adsorptio, kun kastepiste on alle +8°C. Tämä liittyy fysikaalisiin rajoihin: alhaisilla kastepisteillä kylmäkoneen höyrystin toimii +2...+5°C lämpötiloissa COP-arvolla vain 2,0–2,5 ja huurtumisriskillä.

Tyypillisiä yhdistelmäratkaisuja on neljä:

1. Vain tuloilman desikanttikuivaus — käytetään, kun sisäinen kuorma on pieni (enintään 5 kg/h) ja tuloilma suuri, yli 3000 m³/h. Edut: yksinkertaisuus ja matalat investointikustannukset. Haitta: rajallinen kapasiteetti.
2. Tuloilman esijäähdytys 12–14°C:een kylmäkoneella plus seoksen desikanttikuivaus — käytetään kastepistealueella 0...-15°C ja kuormilla 10–50 kg/h. Yleisin vaihtoehto, jossa on optimaalinen tasapaino investointi- ja käyttökustannusten välillä.
3. Ilman sekoitus, esijäähdytys 10–12°C:een, sitten desikanttikuivaus — käytetään, kun energiatehokkuudelle on korkeat vaatimukset ja saatavilla on edullista 6–8°C jäähdytysvettä.
4. Täysin desikanttinen järjestelmä ilman esijäähdytystä — käytetään, kun regeneraatiolle on ilmaista hukkalämpöä tai kun korkea tuloilman lämpötila 35–45°C on hyväksyttävä.

Tyypilliset suunnitteluvirheet ja niiden taloudelliset vaikutukset

Yleisimmät virheet, jotka nostavat ilmankuivausjärjestelmien kustannuksia:

1. Liian suuri ylimitoitus 50–100 % johtaa siihen, että järjestelmä käy 30–50 % kuormalla suurimman osan ajasta, COP on 20–30 % alempi ja investointikustannukset 40–80 % korkeammat.
2. Käytännön tekijöiden sivuuttaminen — mitoitus nykyisen ovikäytännön mukaan ilman optimointiyritystä voi kasvattaa laskennallista kuormaa 50–200 %.
3. Liian tiukka kastepistevaatimus — vaatimus -40°C, kun prosessin kannalta riittää -25°C, kasvattaa järjestelmän hintaa 2–3-kertaiseksi.
4. Tiukat toleranssit ilman prosessiperustetta — vaatimus ±0,3 g/kg ±1,0 g/kg:n sijaan voi kaksinkertaistaa ilmavirran ja järjestelmän hinnan.
5. Vain yhden teknologian valinta — pelkkä desikanttikuivaus kastepisteessä +5°C, jossa jäähdytyskuivaus olisi 40 % edullisempaa.

Käyttö- ja organisatoriset tekijät

Oviaukkojen hallinnan on oltava systemaattista: laadi henkilöstölle ohjeistus, jonka mukaan portit suljetaan 60 sekunnin kuluessa ajoneuvon kulusta; aseta valomerkki 30 sekunnin ja äänimerkki 60 sekunnin kuluttua avauksesta. Eteiskäytävät/ilmalukot, joiden tilavuus on 20–40 m³ ja joissa toista ovea ei voi avata ennen kuin toinen on suljettu, pienentävät kuormaa 60–80 %.

Myös järjestelmän modulaarisuus tuo säästöjä: mitoita perusjärjestelmä 70 % tyypillisestä kuormasta ja lisää 40–50 % lisämoduuli huippujaksoihin. Näin peruslaitteisto toimii suurella kuormalla (80–95 %) ja korkealla COP:lla.

Huolto on tärkeää: suodattimien vaihto 2–3 kuukauden välein (likainen suodatin lisää painehäviötä 50–150 Pa), puhaltimien laakerien voitelu 6 kuukauden välein, kanavien tiiveyden tarkastus vuosittain (vuodot voivat olla 10–20 % ilmavirrasta).

FAQ: Useimmin kysytyt kysymykset kuivausjärjestelmien optimoinnista

Mistä ilmankuivausjärjestelmän investointikustannus riippuu eniten?

Investointikustannus riippuu pääasiassa kahdesta tekijästä: kosteuskuormasta (kg/h) ja tavoitellusta kastepisteestä (°C). Kuorman kasvattaminen 10:stä 20 kg/h:iin voi nostaa hintaa 70–90 %, ja kastepisteen laskeminen -10°C:sta -30°C:een 2–3-kertaiseksi. Tämä johtuu siitä, että matalampien kastepisteiden saavuttaminen edellyttää suurempaa laitteistoa ja monimutkaisempia teknologioita.

Onko aina taloudellisesti järkevää tavoitella mahdollisimman alhaista kastepistettä?

Ei, koska kustannukset kasvavat eksponentiaalisesti kastepisteen laskiessa. Esimerkiksi järjestelmä, joka ylläpitää kastepistettä -20°C, on noin 60–80 % edullisempi kuin -30°C:n järjestelmä, vaikka ero on vain 10°C. Siksi on noudatettava periaatetta ”riittävän kuiva” — käytetään prosessin kannalta minimissään tarvittavaa kuivuustasoa.

Johtopäätökset

Ilmankuivausjärjestelmien investointikustannusten optimoinnin avainperiaate koostuu kolmesta askeleesta: vähennä ensin kuormaa tiivistämällä ja hallitsemalla ovia, optimoi sitten ohjaustaso minimitarpeeseen ja valitse lopuksi optimaalinen teknologioiden yhdistelmä.

Ennen suunnittelun aloittamista insinöörin tulisi esittää viisi kriittistä kysymystä: mikä on todellinen (ei ylikorostettu) kuorma, mikä on minimissään sallittu kosteustaso, voidaanko kuormaa pienentää organisatorisin toimin, mikä on regeneraation lämpöenergian hinta ja onko hukkalämpölähteitä saatavilla.

On tärkeää muistaa prioriteettisääntö: suurimman taloudellisen hyödyn tuottavat yksinkertaisimmat ja edullisimmat toimet (rakojen tiivistäminen, henkilöstöohjeistus), kun taas pienimmän hyödyn tuottavat kalliit materiaalit ja ylimitoitettu automaatio.

Investointikustannusten onnistunut optimointi on mahdollista vain suunnittelijan, tilaajan ja käyttöhenkilöstön välisen vuoropuhelun kautta, jotta kuormia arvioidaan realistisesti ja vältetään sekä alimitoitus että ylimitoitus.
