Kirjoittaja: Mycondin tekninen osasto
Ilmanvaihto- ja jäähdytysjärjestelmien suunnittelussa törmätään usein epäselvyyksiin, kun määritellään ilman kosteuteen liittyviä vaatimuksia. Insinöörit pyrkivät toisinaan soveltamaan universaaleja lähestymistapoja, joissa yhtä kosteuden vaihteluväliä käytetään koko rakennuksen kaikille alueille, vaikka tilojen fysikaaliset prosessit, toiminnalliset erot ja ainutlaatuiset teknologiset vaatimukset poikkeavat toisistaan. Tämän artikkelin tavoitteena on poistaa kyseinen suunnitteluvirhe esittämällä järjestelmällisesti erilaisille rakennustyypeille eriytetyt kosteusvaatimukset.
Virheellinen käsitys "universaalista optimaalisesta kosteudesta" johtaa mitoitusvirheisiin, jotka aiheuttavat joko ylimitoitettuja laiteinvestointeja tai puutteellista sisäilmastoa, mikä puolestaan aiheuttaa käyttöongelmia, materiaalien ja laitteiden vaurioita. Hyvin toteutettu, eriytetty lähestymistapa mahdollistaa tehokkaat, energiatehokkaat ja luotettavat LVI-järjestelmät.
Johdanto: kosteuden fysikaalinen luonne
Ilman kosteus kuvaa ilmassa olevan vesihöyryn määrää. Erotetaan absoluuttinen kosteus (g/m³) – vesihöyryn todellinen massa tilavuusyksikköä kohti – ja suhteellinen kosteus (%) – vesihöyryn todellisen osapaineen suhde kylläisen höyryn paineeseen samassa lämpötilassa. Suunnittelussa käytetään useimmiten suhteellista kosteutta, koska se on helpompi mitata ja liittyy suoraan koettuun mukavuuteen.
Vesihöyryn keskeinen ominaisuus on kylläisen höyryn paineen riippuvuus lämpötilasta. Ilmaa jäähdytettäessä suhteellinen kosteus kasvaa, vaikka absoluuttinen kosteus pysyisi muuttumattomana. Esimerkiksi: ilma, jonka lämpötila on 24°C ja suhteellinen kosteus 50 %, saavuttaa jäähdytettäessä 18°C:een noin 70 % suhteellisen kosteuden ilman lisäkosteutta.
Kastepiste – lämpötila, jossa ilma tulee kylläiseksi ja kondensaatio alkaa – on tärkeä tekninen parametri. Ilmalle, jonka lämpötila on 24°C ja suhteellinen kosteus 50 %, kastepiste on noin 13°C. Tämä tarkoittaa, että mikä tahansa pinta, jonka lämpötila on alle 13°C, aiheuttaa kondensaatiota. Esimerkki havainnollistaa kastepistelaskennan käyttöä, vaikka yksittäisessä hankkeessa on työskenneltävä todellisilla suunnitteluarvoilla.
Kosteuden vaikutus materiaaleihin riippuu olennaisesti niiden ominaisuuksista. Hygroskooppiset materiaalit (puu, tekstiilit, paperi) sitovat ja luovuttavat kosteutta, muuttaen mittojaan ja mekaanisia ominaisuuksiaan. Insinöörikäytännön mukaan noin 20 %:n kosteusvaihtelu voi aiheuttaa puun lineaarisen mitan muutosta 0,5–4 %, riippuen puulajista ja syiden suunnasta. Metallit altistuvat korroosiolle, jonka voimakkuus kasvaa kosteuden ja kondensaation myötä. Elektroniset komponentit ovat herkkiä elektrostaattisille purkauksille alhaisessa kosteudessa sekä korroosiolle ja vuotovirroille korkeassa kosteudessa.
Tilojen kosteutta koskeva normatiivinen perusta
Eurooppalainen standardi EN 16798-1:2019 luokittelee sisäympäristön laadun (IEQ) kategorioihin. Sen mukaan kategoriassa I (korkein laatu) tilojen suhteellisen kosteuden tulee olla 30–50 % talvella ja 30–50 % kesällä. Kategoriassa II sallittu vaihteluväli on 20–60 % talvella ja 25–60 % kesällä. Kategorioissa III ja IV vaihteluvälit ovat vielä laajemmat, mikä heijastaa kompromissia ympäristön laadun ja energiankulutuksen välillä.
Standardi ISO 7730 täydentää näitä vaatimuksia liittämällä kosteuden muihin lämpöviihtyvyyden parametreihin. Sen mukaan kosteuden hallinnan merkitys kasvaa lämpötilan noustessa, koska kosteus vaikuttaa kehon lämmönluovutukseen hikoilun haihtumisen kautta.
Adaptiivisen mukavuuden konsepti tunnistaa, että ihmiset sopeutuvat kausivaihteluihin, joten sallittavat parametrit voivat vaihdella vuodenajan mukaan. Esimerkiksi: ilma, jonka suhteellinen kosteus on 40 % lämpötilassa 20°C (talvimoodi), sisältää noin 7 g/m³ vesihöyryä, kun taas sama ilma 26°C:ssa (kesämoodi) samalla suhteellisella kosteudella sisältää jo noin 10 g/m³. Tämä osoittaa, miksi absoluuttinen kosteus on tärkeä parametri ilmanvaihtojärjestelmien laskennassa, erityisesti kun ilmaa lämmitetään tai jäähdytetään.
Laskentaparametrien valintamenetelmä perustuu tilastollisiin lähestymistapoihin. ASHRAE Fundamentals -julkaisun mukaan käytetään yleensä arvoja, joita ei ylitetä 99 % (kriittiset kohteet) tai 97,5 % ajasta. Tämä varmistaa järjestelmän luotettavuuden ja taloudellisuuden tasapainon.
Liikerakennukset ja toimistojen suhteellinen kosteus
Suunnittelukäytännössä toimistotiloille tarkastellaan usein suhteellisen kosteuden vaihteluvälejä 30–60 %, ja tarkat rajat asettaa suunnittelija maan määräysten, laitteiden ominaisuuksien ja käyttöolosuhteiden mukaan. Alhaisessa kosteudessa (alle 30 %) työntekijöillä voi esiintyä epämukavuutta: limakalvojen kuivuutta, silmien ärsytystä sekä staattista sähköä, joka vaikuttaa elektroniikan toimintaan. Korkeassa kosteudessa (yli 60 %) lisääntyy mikro-organismien kasvu riski ilmanvaihtojärjestelmissä ja pinnoilla.
Havainnollistetaan menetelmää: oletetaan 500 m²:n toimisto, jossa on 50 työntekijää. Kohtuullisessa aktiivisuudessa yksi henkilö tuottaa noin 50–70 g kosteutta tunnissa. Yhteensä tämä on noin 2,5–3,5 kg/h ihmisistä. Samaan aikaan ilmanvaihtojärjestelmä, joka tuo 2500 m³/h ulkoilmaa suhteellisella kosteudella 90 % lämpötilassa 0°C (talviolosuhteet), saavuttaa lämmityksen 22°C:een ilman kostutusta noin 20 % suhteellisen kosteuden. Tämä havainnollistaa kosteustaseen laskentaa, vaikka todellisessa hankkeessa käytetään projektin faktatietoja.
Tämä esimerkki osoittaa, että toimistojen kosteustaseessa merkittävä tekijä on usein ulkoilma, erityisesti talvella, jolloin kostutusta voidaan tarvita.
Kauppakeskuksissa kosteuden vaatimukset vaihtelevat vyöhykkeittäin. Elintarvikeosastot edellyttävät alhaisempaa kosteutta, jotta kylmien vitriinipintojen kondensoituminen vältetään. Prosessin fysiikka on se, että korkean kosteuden ilma muodostaa kondenssia joutuessaan kosketuksiin kastepisteen alapuolella olevien kylmien pintojen kanssa.
Hotelleissa eri alueilla on myös erilaiset vaatimukset. Keittiöissä teknologinen kosteustuotto on korkea, kun taas kokoussalien kosteus voi vaihdella huomattavasti täyttöasteen mukaan.
Tyypillinen virhe liikerakennusten suunnittelussa on universaalin lähestymistavan soveltaminen kaikkiin vyöhykkeisiin, kosteustuottojen aliarviointi ja riittämätön vyöhykkeistäminen. Tämä koskee erityisesti monitoimirakennuksia, joissa optimaalista tilannetta ei voida saavuttaa yhdellä järjestelmällä.
Teollisuuskohteet: kosteuden hallinta lääkevalmistuksessa
Lääkevalmistus asettaa poikkeuksellisen tiukat vaatimukset kosteuden hallinnalle. ISO 14644-1:2015 luokittelee puhdastilat partikkelien lukumäärän ja koon perusteella, mutta edellyttää myös tarkkaa kosteuden hallintaa. Lääkevalmistuksen käytännössä parametri-stabiilisuus tarkoittaa usein suhteellisen kosteuden ylläpitoa tarkkuudella ±5 %, ja tarkat arvot määrittää suunnittelija prosessivaatimusten mukaan.
Kosteuden hallinnan kriittisyys lääketeollisuudessa liittyy hygroskooppisiin jauheisiin, joiden fysikaalis-kemialliset ominaisuudet voivat muuttua kosteuden sitoutumisen myötä. Esimerkkimenetelmä: jauhetuotannon tila 100 m², prosessin kosteustuotto 1,5 kg/h, suhteellisen kosteuden vaatimus 30±5 %. Kun syötetään 1500 m³/h ilmaa kosteudella 7 g/kg ja jäähdytetään se lämpötilaan, joka vastaa vaaditun kosteuden kastepistettä, voidaan saavuttaa noin 1,8 kg/h kuivausteho. Tämä on menetelmän esimerkki; hankkeessa kaikki tiedot perustuvat toimeksiantoon.
Elintarviketeollisuudessa vaatimukset vaihtelevat prosessista riippuen. Kuivaamot edellyttävät alhaista kosteutta, mikä selittyy osapaineiden fysiikalla: mitä alhaisempi ilman vesihöyryn osapaine on, sitä voimakkaampaa kosteuden haihtuminen tuotteesta on. Leipomot taas tarvitsevat kohonnutta kosteutta tietyissä prosesseissa.
Elintarvikkeiden varastotilat vaativat kosteuden hallintaa pilaantumisen ehkäisemiseksi. Tämä koskee erityisesti kylmävarastoja, joissa virheellinen kosteuden hallinta johtaa kondensaatioon, jään muodostumiseen ja mikro-organismien kasvuun.
Elektroniikan tuotannossa kosteuden hallinta on kriittistä fotolitografiassa ja elektrostaattisten purkausten ehkäisyssä. Laatuvirheiden taloudelliset seuraukset puutteellisen kosteudenhallinnan vuoksi voivat olla mittavia.
Tekstiiliteollisuus edellyttää myös erityisiä kosteusolosuhteita, sillä kosteus vaikuttaa lankojen katkeavuuteen tuotannon aikana.
Puunjalostuslaitoksissa ilman kosteus tulisi pitää puun tasapainokosteutta vastaavalla tasolla, mikä ehkäisee materiaalin muodonmuutoksia työstön aikana.
Eri käyttötarkoitusten varastotiloissa on tärkeää huomioida talteen varastoitujen kosteiden materiaalien haihtumislaskenta, etenkin jos ne tulevat korkean kosteuden tuotantoprosesseista.
Institutionaaliset kohteet: kosteus sairaaloissa
Sairaaloissa, erityisesti leikkaussaleissa, kosteuden tarkka hallinta on välttämätöntä. Suunnittelukäytännössä esiintyy suhteellisen kosteuden vaihteluvälejä 40–60 %, vaikka tarkat arvot määrittää suunnittelija maan normien ja toimenpidetyyppien mukaan. Tasapaino on säilytettävä: alhainen kosteus lisää staattisen sähkön riskiä ja voi vaikuttaa elektroniikkaan, kun taas korkea kosteus edistää mikro-organismien kasvua.
Esimerkkimenetelmä: 50 m²:n leikkaussali, jossa on 6 henkilöä hoitohenkilökuntaa (kosteustuotto noin 60 g/h henkilöä kohden) ja lääketieteellisistä toimenpiteistä johtuva lisäkosteustuotto noin 0,2 kg/h; vaatimus 50±5 % suhteellinen kosteus. Kun tuloilmaa on 1000 m³/h, on huomioitava sekä kosteustuotot että mahdollinen kuivaus- tai kostutustarve ulko-olosuhteista riippuen.
Oppilaitoksissa kosteuden hallinta liittyy pääasiassa mukavuuteen ja terveelliseen oppimisympäristöön.
Museoilla ja arkistoilla on erityisen tiukat vaatimukset. Konservoinnin suositusten mukaan eri esineryhmille suositellaan eri vaihteluvälejä: öljymaalauksille 40–55 %, paperiesineille 35–50 %, puisille artefakteille 40–60 %. Tarkat vaatimukset riippuvat materiaaleista, kunnosta ja esineiden merkittävyydestä. Fysikaaliset rappeutumismekanismit sisältävät syklisiä jännityksiä materiaalien mittamuutosten vuoksi sekä homeen kasvun riskin kohonneessa kosteudessa. Homekasvulle suotuisat olosuhteet syntyvät tavallisesti, kun suhteellinen kosteus on yli 70 % pitkään.
Urheilutilat: uima-altaiden kosteusnormit

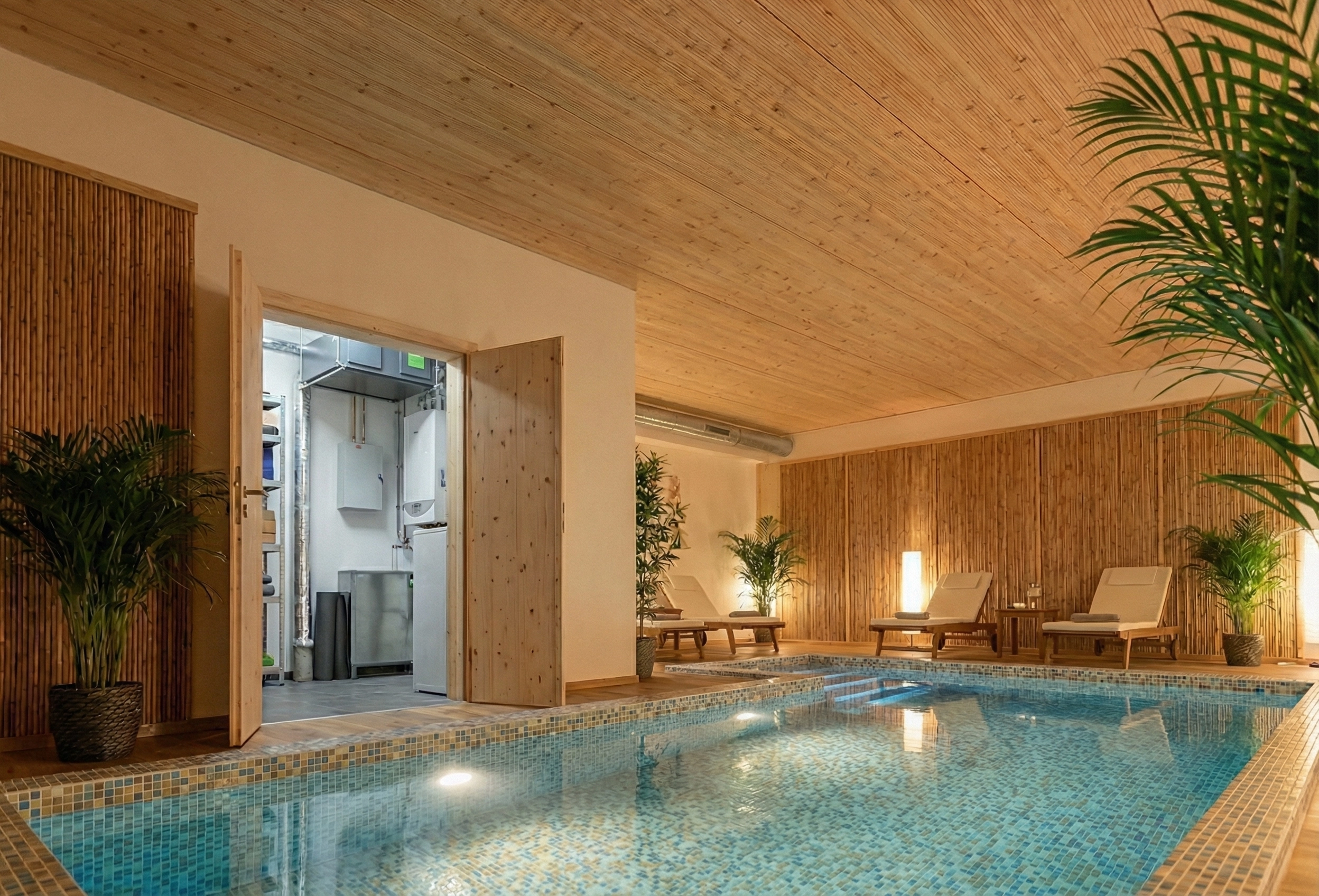

Uima-altaiden suunnittelukäytännössä esiintyy suhteellisen kosteuden vaihteluvälejä 50–65 %, ja tarkat arvot riippuvat laitteista, maan normeista ja altaan käyttötavasta. Kosteuden hallinta uima-altaissa on kriittistä veden pinnalta tapahtuvan voimakkaan haihtumisen vuoksi.
Esimerkkimenetelmä: allas, jonka veden peilipinta on 200 m², veden lämpötila 28°C ja ilman lämpötila 30°C, tuottaa haihtumista noin 25–30 kg/h ilman aktiivista käyttöä ja jopa 50–60 kg/h aktiivisessa käytössä. Menetelmää sovelletaan hankkeen faktatiedoilla, käyttöolosuhteet huomioiden.
Keskeinen suunnittelun osa-alue on kondensaation ehkäisy kylmillä pinnoilla, erityisesti lasipinnoilla ja metallirakenteissa, joiden lämpötila voi olla kastepisteen alapuolella. Tämä voi johtaa korroosioon ja rakenteiden vaurioihin.
Urheiluhallit ovat vaatimuksiltaan lievempiä, mutta nekin edellyttävät kosteuden hallintaa urheilijoiden mukavuuden ja laitteiden sekä pintojen suojan varmistamiseksi.
SPA-kokonaisuuksissa on eri vyöhykkeitä eri parametreilla: saunat, höyryhuoneet, lepoalueet – kullakin on omat kosteus- ja lämpötilavaatimuksensa.
Jäähallit kohtaavat erityisiä haasteita: alhainen kosteus on ylläpidettävä sumun muodostumisen ja rakenteiden kondensaation estämiseksi, koska jään ja ilman lämpötilojen erot ovat suuria.
Datakeskukset: kosteuden hallinta luotettavuuden varmistamiseksi
ASHRAE TC 9.9 (2016) suosittaa datakeskuksille suhteellisen kosteuden vaihteluväliä 20–80 %, ensisijaisena 40–60 %. Datakeskusten suunnittelussa kosteuden parametrit valitaan laitekohtaiset vaatimukset huomioiden.
Alhainen kosteus datakeskuksissa lisää elektrostaattisten purkausten riskiä, mikä voi vaurioittaa elektronisia komponentteja. Korkea kosteus lisää kondensaation riskiä paikallisessa jäähdytyksessä, mikä on myös vaarallista laitteille.
Kosteusjärjestelyt vaikuttavat merkittävästi jäähdytysjärjestelmien energiankulutukseen, erityisesti alueilla, joilla ulkoilman kosteus on korkea ja kuivaus vie merkittävän osan energiasta.
LVI-järjestelmien luotettavuus datakeskuksissa riippuu suoraan parametrien, mukaan lukien kosteuden, ylläpidon tarkkuudesta, sillä olosuhdepoikkeamien aiheuttamat häiriöt voivat johtaa mittaviin tappioihin.
Asuinrakennukset: kosteuden vaikutus terveyteen
Asuinrakennuksissa tarkastellaan käytännössä suhteellisen kosteuden vaihteluvälejä 30–60 %, ja tarkat arvot riippuvat maan normeista, ilmastovyöhykkeestä ja vuodenajasta. Kausierot korostuvat erityisesti mannerilmastossa, jossa lämmityskausi johtaa alhaiseen kosteuteen ja kesä kauden luontaisesti kohonneeseen kosteuteen.
Kosteuden vaikutus asukkaiden terveyteen on merkittävä: alhainen kosteus aiheuttaa limakalvojen kuivuutta, silmien ärsytystä, ihon kunnon heikkenemistä ja voi edistää virusten leviämistä. Korkea kosteus luo suotuisat olosuhteet mikro-organismien, kuten homeen ja pölypunkkien, kasvulle, jotka ovat merkittäviä allergeeneja.
Kosteusongelmien fysikaalisia syitä asuintiloissa ovat riittämätön ilmanvaihto, puutteellinen vedeneristys sekä tilojen virheellinen käyttö (esimerkiksi pyykin kuivatus tiloissa, joita ei ole siihen tarkoitettu).
Kotitalouksien kosteudenlähteet ovat moninaisia: ruoanlaitto, suihkussa käynti, pyykki, huonekasvit, ihmisten hengitys. Keskimääräinen nelihenkinen perhe voi tuottaa 10–14 litraa kosteutta vuorokaudessa.
Kosteuskuormien laskentamenetelmä
Kosteudenhallintajärjestelmien suunnittelun vaatimushierarkia sisältää: prosessivaatimukset (korkein prioriteetti tuotantotiloissa), normatiiviset vaatimukset (pakolliset), mukavuusvaatimukset (määrittävät ihmisten ympäristön laadun).
Kosteuskuorman laskenta on perusta kuivaus- tai kostutuskapasiteetin määrittämiselle. Se sisältää kaikkien kosteuden lähteiden (ihmiset, prosessit, ulkoilman infiltraatio) ja poistumareittien (kondensoituminen jäähdytyspinnoilla, materiaalien absorptio) analyysin.
Tarkka järjestelmämitoitus edellyttää kosteustuoton huippujen, eri käyttötilojen keston ja ulko-olosuhteiden kausivaihteluiden tuntemista. Suunnittelun varmuuskertoimet riippuvat lähtötietojen epävarmuudesta ja parametrien ylläpidon kriittisyydestä.
Kosteustaseen laskennassa käytetään yhtälöä:
Wint = Wihm + Wtekn + Wvent + Winfil - Wkond - Wabs
missä Wint – sisäinen kosteuskuorma, Wihm – ihmisistä tuleva kosteustuotto, Wtekn – teknologisista prosesseista, Wvent – ilmanvaihtoilman mukana, Winfil – infiltraatiosta, Wkond – kondensoituminen kylmillä pinnoilla, Wabs – materiaalien kosteuden sitoutuminen.
Tyypilliset virheet kosteuden määrittelyssä
Yleisimmät virheet kosteudenhallintajärjestelmien suunnittelussa ovat:
1. Universaalien lähestymistapojen soveltaminen huomioimatta tilojen erityispiirteitä ja toiminnallisia vaatimuksia.
2. Kosteuskuormien aliarviointi, erityisesti prosesseista ja ihmisistä, mikä johtaa riittämättömään järjestelmäkapasiteettiin.
3. Riittämätön rakennuksen vyöhykkeistäminen tilojen erilaiset kosteusvaatimukset huomioiden.
4. Kausivaihteluiden ja olosuhteista riippuvan sekä kuivauksen että kostutuksen tarpeen sivuuttaminen.

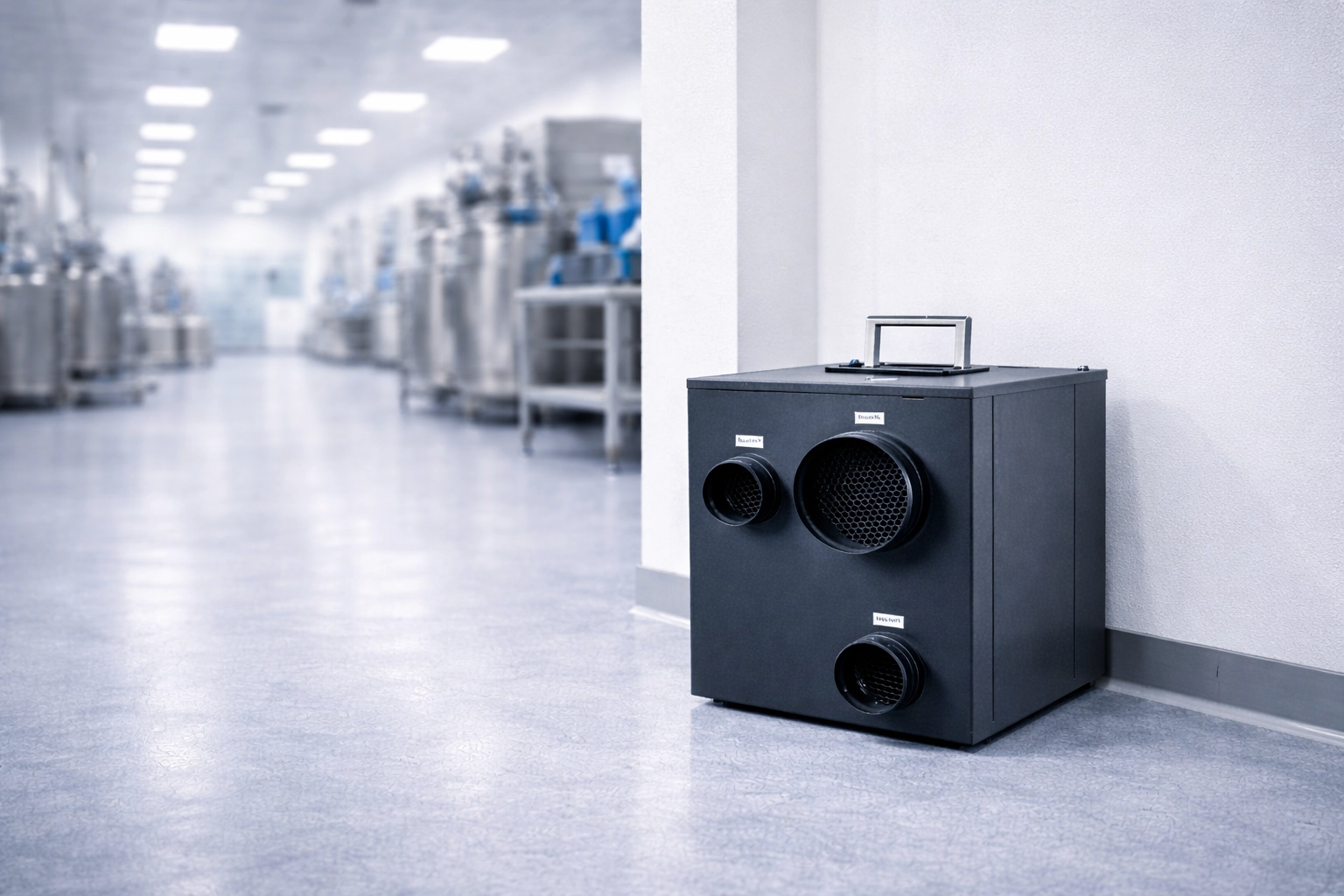

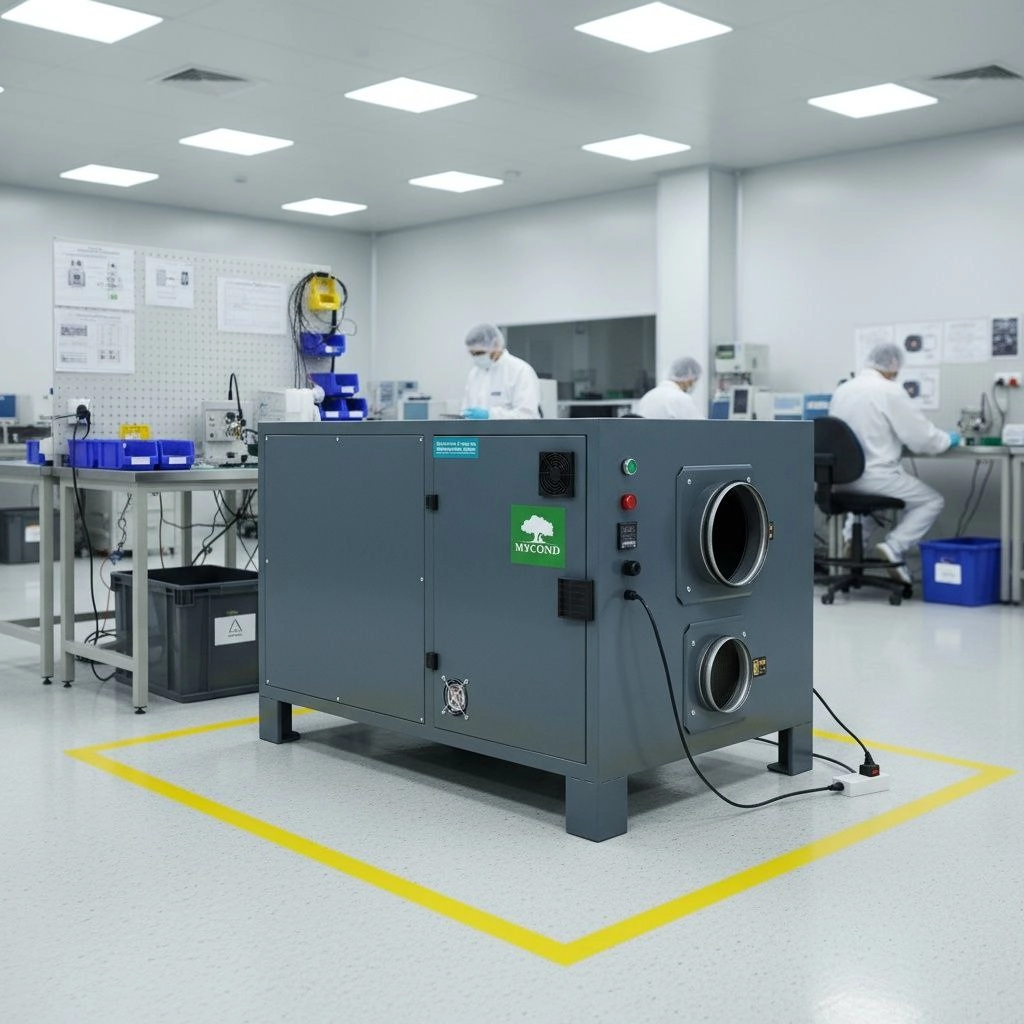

5. Virheellinen kosteudenhallintajärjestelmän tyypin valinta: adsorptiokuivaimet soveltuvat alhaisiin lämpötiloihin ja mataliin kosteuksiin, kondenssikuivaimet kohtalaisiin olosuhteisiin.
käytön virheet sisältävät lämmitys-, jäähdytys- ja ilmanvaihtojärjestelmien yhteyden ymmärtämättömyyden kosteudenhallintaan. Esimerkiksi lämpötilan laskeminen energiansäästön vuoksi voi nostaa suhteellista kosteutta ja aiheuttaa kondensaatiota.
Mittausvirheitä esiintyy myös: kosteusanturien väärä sijoittelu, kalibroinnin puute, liian epätarkkojen anturien käyttö kriittisissä prosesseissa.
Käytön seuraukset virheellisestä kosteudenhallinnasta
Liiallinen kosteus tiloissa aiheuttaa joukon ongelmia:
- Kondensaatio kylmillä pinnoilla ja rakenteissa
- Korroosioprosessien kehittyminen metalliosissa
- Suotuisat olosuhteet mikro-organismien, mukaan lukien homeen, kasvulle
- Pintamateriaalien ja rakennusrakenteiden vaurioituminen
- Elektronisten laitteiden ongelmat kontaktien korroosion vuoksi
Riittämättömällä kosteudella on myös haitallisia seurauksia:
- Epämukavuus, limakalvojen kuivuus, hengitysteiden ärsytys
- Suurentunut staattisen sähkön riski ja siihen liittyvät elektroniikkavauriot
- Puu- ja muiden hygroskooppisten materiaalien mekaaniset vauriot liiallisesta kuivumisesta
- Tiettyjen materiaalien haurauden lisääntyminen
Virheellisen kosteudenhallinnan taloudelliset seuraukset voivat olla merkittäviä: lisääntyneistä käyttökustannuksista ja korjauksista arvokkaiden omaisuuserien menetykseen (erityisesti museoissa ja arkistoissa) ja tuotantoprosessien keskeytyksiin.
Ohjausjärjestelmät ja energiatehokkuus
Tarkat kosteusanturit ovat tehokkaan ohjauksen perusta. On tärkeää valita anturit sopivalla alueella ja tarkkuudella, suorittaa säännöllinen kalibrointi ja sijoittaa ne oikein tilaan.
Kosteuden säätöalgoritmien on huomioitava yhteys lämpötilaan, varmistettava parametrien vakaus vaihtelevissa kuormissa sekä otettava huomioon kausivaihtelut.
Kosteudenhallinnan energiatehokkuus saavutetaan:
- Energian talteenotolla ilmanvaihtojärjestelmissä
- Erittäin tehokkaiden, pienen energiankulutuksen kuivauslaitteiden käytöllä
- Vyöhykkeisellä säädöllä tilojen käyttötarkoituksen mukaan
- Lämpöpumppujen käytöllä samanaikaiseen jäähdytykseen ja kuivaukseen
- Ohjausalgoritmien optimoinnilla sään ennusteiden ja tilojen käyttötilojen perusteella
Johtopäätökset
Tilojen kosteusvaatimukset tulee määrittää eriytetyllä lähestymistavalla, joka huomioi käyttötarkoituksen, prosessit, rakenteelliset erityispiirteet ja taloudelliset näkökohdat.
Prioriteettihierarkia kosteuden vaatimuksia asetettaessa on seuraava:
1. Prosessivaatimukset (tuotanto, varastointi, erityisolosuhteet)
2. Normatiiviset vaatimukset (turvallisuus, terveydelliset määräykset)
3. Rakenteiden ja laitteiden säilyvyyttä koskevat vaatimukset
4. Käyttäjien mukavuus
5. Energiatehokkuus
LVI-järjestelmien suunnittelussa on tärkeää ymmärtää, ettei universaaleja ratkaisuja ole: jokainen kohde vaatii yksilöllisen lähestymistavan. Oikea vyöhykkeistäminen, kosteuskuormien tarkka laskenta ja sopivien kuivaus- tai kostutusjärjestelmien valinta varmistavat optimaaliset olosuhteet ihmisille, prosesseille ja materiaaleille rationaalisella energiankulutuksella.
