Katon alle asennettavien puhallinkonvektorien kanavoidun asennuksen edut: esimerkki Mycond MCFC:stä

Mitä on kanavoitu asennus?

Puhallinkonvektorin kanavoituasennus on tapa sijoittaa ilmastointilaitteet kattojen väliseen tilaan, jonka jälkeen ilma jaetaan ilmakanavajärjestelmän kautta. Toisin kuin perinteiset seinään tai lattiaan asennettavat yksiköt, kanavoidut puhallinkonvektorilaitteet ovat täysin näkymättömissä, ja niiden läsnäolo huoneessa näkyy vain koristeellisista ilmanjakosäleiköistä.

Kanavoidun asennuksen periaatteena on, että puhallinkonvektorilaite imee ilmaa huoneesta paluusäleikön kautta, käsittelee sitä (jäähdyttää tai lämmittää sitä) ja toimittaa sitten jäähdytetyn tai lämmitetyn ilman takaisin huoneeseen kanavien ja ilmanottoaukkojen järjestelmän kautta. Tämä lähestymistapa mahdollistaa ilman tasaisen jakautumisen koko huoneeseen tai jopa useisiin vierekkäisiin huoneisiin.

Kattoonasennettu kan avointi on erityisen tärkeää nykyaikaisessa rakentamisessa, jossa sekä toiminnallisuus että esteettiset näkökohdat ovat tärkeitä. Tämän asennustavan avulla arkkitehdit ja suunnittelijat voivat luoda siistejä, minimalistisia sisätiloja ilman näkyviä LVI-laitteita.

Miten kanavoitu asennus on toteutettu Mycond MCFC:ssä?

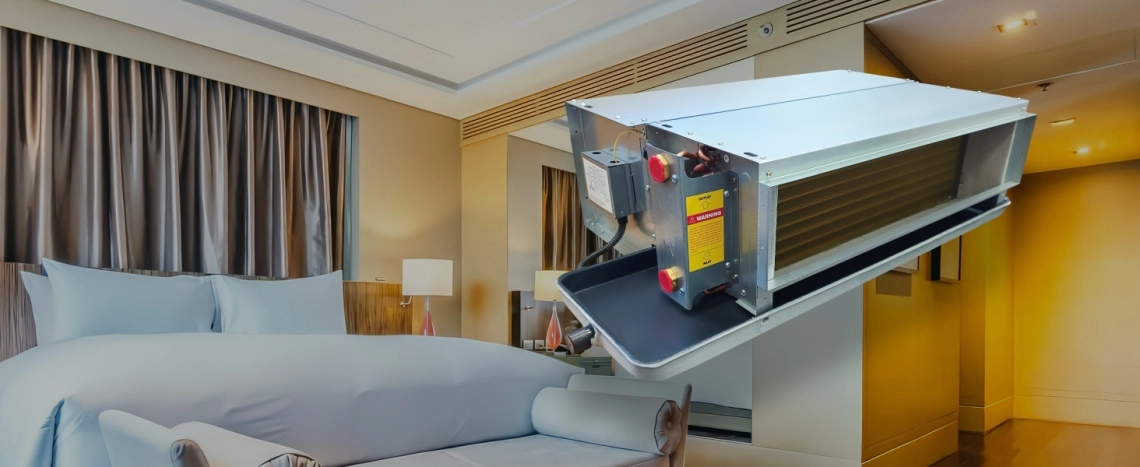

Mycond MCFC-puhallinkonvektorit on suunniteltu erityisesti kattoasennukseen. Kompaktin rakenteensa ansiosta yksikkö voidaan asentaa myös huoneisiin, joissa on rajoitettu kattokorkeus.

Asennus suoritetaan useassa vaiheessa:

Työmaan valmistelu: Puhallinkonvektori asennetaan erityisiin ripustimiin kattotilaan ottaen huomioon pääsy huoltoa ja suodattimen vaihtoa varten.

Tietoliikenneyhteyksien kytkeminen: Yksikön mukana toimitetaan kylmä- ja kuumavesiputket (4-putkisessa versiossa), sähkövirransyöttö ja viemäröintijärjestelmä kondenssiveden poistoa varten.

Ilmakanavien asennus: Puhallinkonvektorista asennetaan suorakulmainen tai pyöreä kanavisto ilmanjakopisteisiin. Mycond MCFC tuottaa jopa 50 Pa:n staattisen paineen, mikä mahdollistaa pitkien ilmankuljetusmatkojen käytön.

Säleikköjen asennus: Kattoon asennetaan koristeelliset tulo- ja poistoilmasäleiköt, jotka voivat olla erikokoisia ja -mallisia sisustuksen mukaan.

Mycond MCFC: n erityispiirre on mahdollisuus joustavaan konfigurointiin: voit valita ilmanottopaikan ja putkiston liitäntävaihtoehdon, mikä helpottaa mukauttamista erityisiin asennusolosuhteisiin.

Kanavallisen asennuksen edut

Sisätilojen esteettisyys

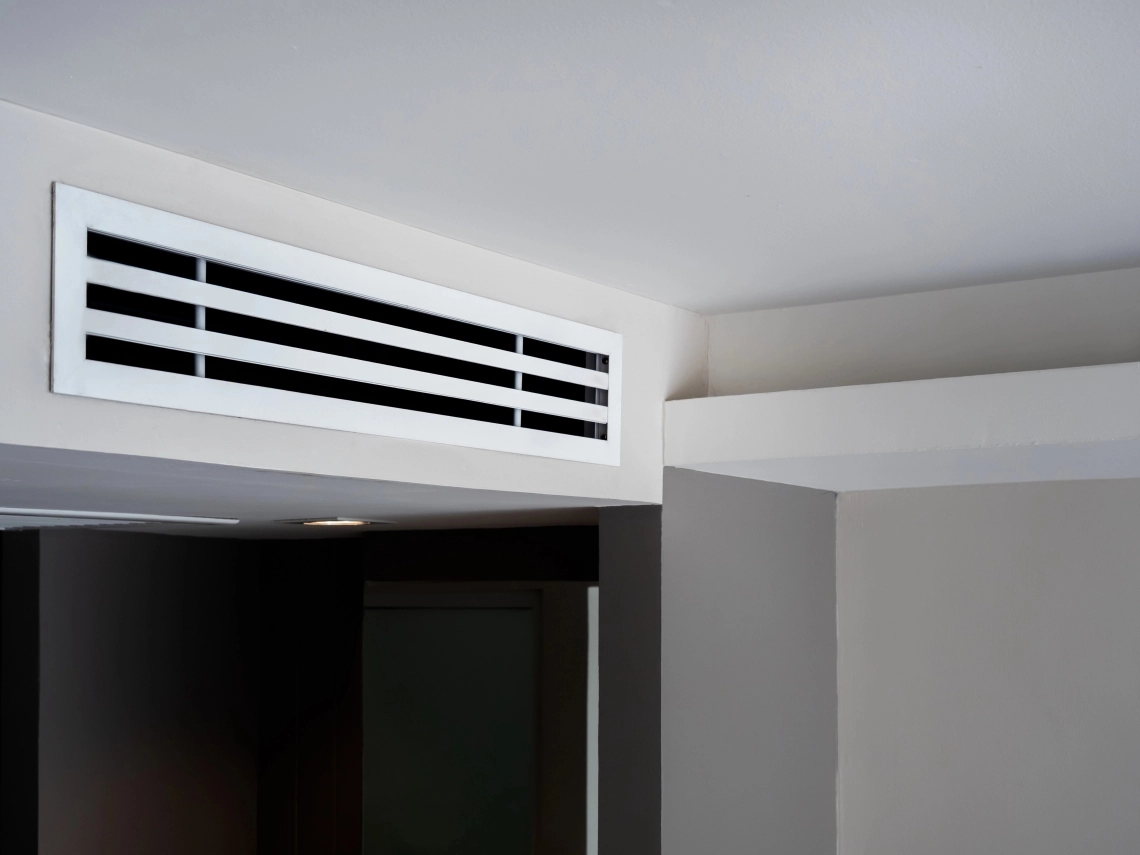

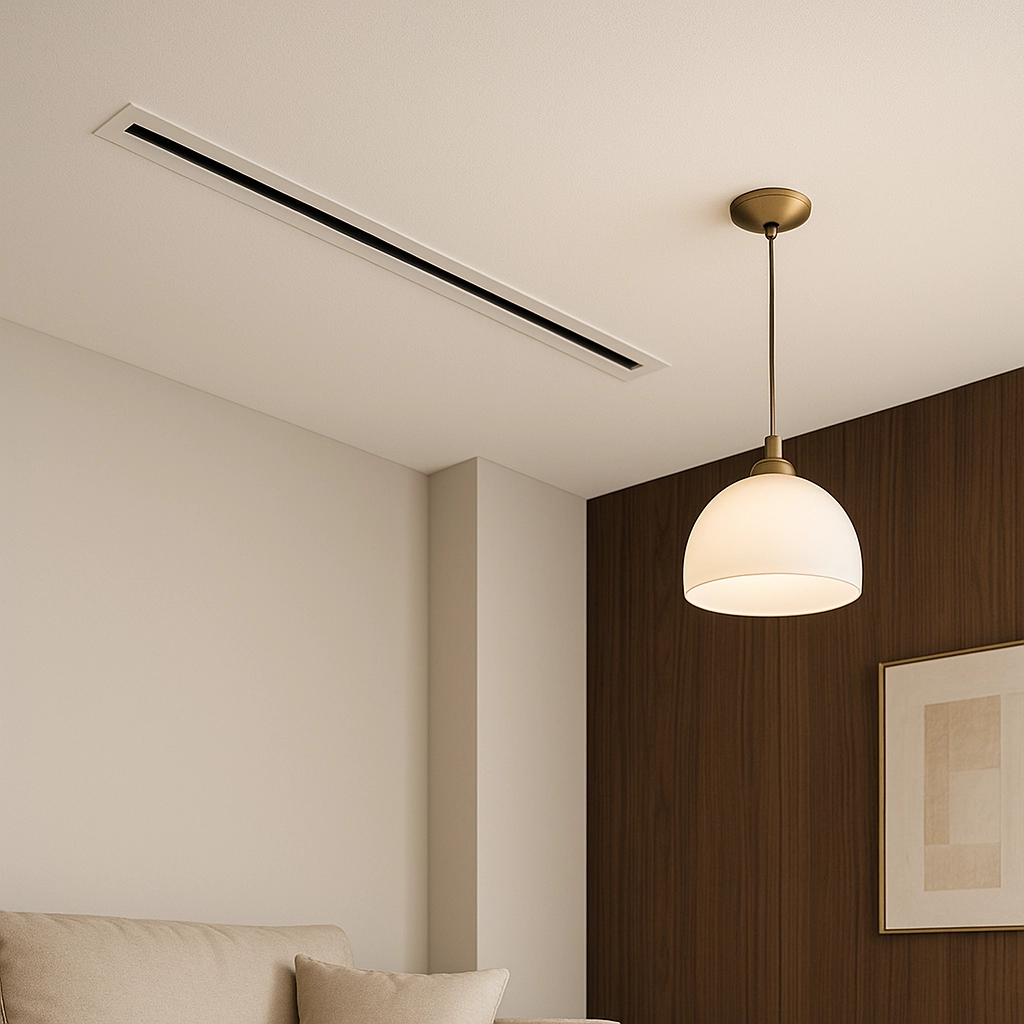

Tärkein etu, joka saadaan, kun puhallinkonvektorilaite asennetaan kanavoituna katon alle, on se, että se säilyttää huoneen muotoilun puhtauden. Koska näkyviä laitteita ei ole, suunnittelijat voivat toteuttaa minkä tahansa sisustuskonseptin ilman kompromisseja. Huoneeseen jäävät vain siistit säleiköt, jotka voidaan sovittaa sisustustyyliin tai tehdä lähes näkymättömiksi.

Tämä on erityisen tärkeää arvokkaissa tiloissa, kuten hotelleissa, ravintoloissa ja A-luokan toimistoissa, joissa estetiikka on ratkaisevan tärkeää. Kanavoidulla kattoasennuksella vältetään myös ongelmat, jotka liittyvät ulkoyksiköiden sijoittamiseen rakennuksen julkisivulle, mikä on tärkeää historiallisissa kaupunkikeskuksissa tai rakennuksissa, joissa on arkkitehtonisia rajoituksia.

Tilan säästäminen

Kattoon asennettavakanavoitu puhallinkonvektori ei vie hyödyllistä lattiatilaa, toisin kuin lattialle tai seinään asennettavat yksiköt. Tämä on erityisen arvokasta pienissä tiloissa, joissa jokainen neliömetri on tärkeä, kuten pienissä asunnoissa, toimistoissa ja hotellihuoneissa.

Lisäksi yksikanavainen puhallinkonvektori voi palvella useita huoneita samanaikaisesti, mikä säästää sekä tila- että laitekustannuksia. Sen sijaan, että jokaiseen huoneeseen asennettaisiin erillinen ilmastointilaite, yksi tehokas Mycond MCFC voi tarjota miellyttävän ilmaston koko asuntoon tai osaan toimistoa.

Ilmanjakelun tehokkuus

Kanavoitu asennus katon alle takaa optimaalisen ilmanjakelun koko huoneeseen. Ylhäältä tuleva ilmansyöttö luo tasaisen lämpötilakentän ilman kuolleita alueita tai liiallisia ilmavirtoja.

Mahdollisuus sijoittaa useita ilmanottoaukkoja huoneen eri osiin mahdollistaa täydellisen ilmankierron. Tämä on erityisen tärkeää suurissa avoimissa tiloissa, joissa on varmistettava miellyttävät olosuhteet kaikissa tiloissa.

Mycond MCFC - puhallinkonvektorien jopa 50 Pa:n staattisen paineen ansiosta ilma voidaan syöttää jopa 15-20 metrin päähän pääyksiköstä, mikä laajentaa järjestelmän suunnittelumahdollisuuksia.

Asennus- ja kokoonpanovaihtoehdot

Takaosan tuloilmaikkuna

Takaosan ilmanottokokoonpano soveltuu sovelluksiin, joissa puhallinkonvektoriyksikkö on sijoitettu seinän varrelle tai kattotilan nurkkaan. Tässä kokoonpanossa ilma imetään sisään yksikön takapaneelin kautta, jolloin paluuilmasäleikkö voidaan asentaa seinälle.

Tämän vaihtoehdon edut:

• Kompakti sijoittaminen seinien varrelle
• Kätevä pääsy huoltoa varten edestä käsin
• Mahdollisuus sijoittaa laite huoneen nurkkiin
• Kattojen väliin jäävän tilan tehokas käyttö

Alempi tuloilmaikkuna

Alempi ilmanottokokoonpano on ihanteellinen sijoitettaessa puhallinkonvektori kattotilan keskiosaan. Ilma imetään sisään alapaneelin kautta, mikä mahdollistaa paluuilmasäleikön asentamisen kattoon.

Alemman imuilmanoton edut:

• Tasainen ilmanotto koko huonetilavuudesta
• Mahdollisuus sijoittaa puhallinkonvektorin yksikkö keskitetysti
• Optimaalinen ilmankierto
• Joustavuus säleikköjen sijainnin suunnittelussa

Vasemmanpuoleinen putkiliitäntä

Mycond MCFC tukee sekä oikea- että vasenkätisiä putkiliitäntöjä, mikä tarjoaa lisämahdollisuuksia kommunikaatioiden sijoittelun optimointiin. Tämä on erityisen tärkeää, kun olemassa olevia rakennuksia kunnostetaan tai kun putkien asennukseen on vain vähän tilaa.

Kuka soveltuu kattoon asennettavaksi

Asuinkiinteistöt

Luksusasunnot ja kattohuoneistot: Kattoon asennettavat kanavoidut puhallinkonvektorit sopivat erinomaisesti arvokkaisiin asuinkiinteistöihin, joissa sekä mukavuus että estetiikka ovat tärkeitä. Koska näkyviä laitteita ei ole, voit luoda ylellisiä sisätiloja ilman kompromisseja.

Yksiöt ja ullakot: Avoimissa tiloissa kanavoitu puhallinkonvektorilaite varmistaa tasaisen ilmanjakelun koko tilassa ja luo viihtyisät olosuhteet jokaiseen toiminnalliseen tilaan.

Omakotitalot: Maalaistaloissa kanavoitu asennus mahdollistaa keskitetyn ilmastointijärjestelmän, jossa lämpötilaa voidaan säätää yksilöllisesti jokaisessa huoneessa.

Liikekiinteistöt

A-luokan toimistot: Arvostetut toimistokeskukset vaativat hienostuneita ilmastointijärjestelmiä, jotka eivät vaaranna liiketilojen sisätilojen tiukkuutta. Kattoon asennettavat kanavoidut puhallinkonvektorit tarjoavat tarvittavan mukavuuden säilyttäen samalla tilojen edustavan ulkonäön.

Hotellit ja ravintolat: Majoitus- ja ravitsemisalalla sisustuksen estetiikalla on suora vaikutus vieraskokemukseen. Ilmastointilaitteiden piilosijoittelun avulla voit luoda tunnelmallisia tiloja ilman teknisiä elementtejä.

Lääkintä- ja oppilaitokset: Kanavoitu asennus takaa tasaisen ilmanjakelun, mikä on tärkeää miellyttävien olosuhteiden ylläpitämiseksi suurissa tiloissa, joissa on paljon ihmisiä.

Tilat, joissa on erityisvaatimuksia

Historialliset rakennukset: Arkkitehtonisten monumenttien restauroinnissa kanavoitu asennus mahdollistaa nykyaikaisten ilmastointijärjestelmien asentamisen häiritsemättä sisätilojen autenttista ilmettä.

Näyttelytilat ja museot: Näyttelyesineiden säilyttäminen edellyttää tarkkaa mikroilmaston säätöä ilman, että syntyy paikallisia ilmavirtauksia, minkä kanavoidut järjestelmät mahdollistavat.

Mycond MCFC - puhallinkonvektorien kattoon asennetutkanavoidut asennukset ovat paras ratkaisu niille, jotka arvostavat toiminnallisuuden, tehokkuuden ja estetiikan yhdistelmää. Tämän lähestymistavan avulla voit luoda miellyttävät ilmasto-olosuhteet säilyttäen samalla sisätilan kauneuden ja harmonian.
