4-suuntaiset kasettipuhallinkonvektorit sarja MCFK-A2/4

Ihanteellinen tiloihin, joissa esteettisyys ja hiljaisuus ovat ensiarvoisen tärkeitä. Tasainen ja tasainen ilmanjako luo luonnollisen mikroilmaston. Tekniikka, joka toimii puolestasi, hiljaa ja täydellisesti.

Jäähdytysteho: 2 ... 17.6 kW

Lämmitysteho: 2.8 ... 25.5 kW

Haluatko ostaa tai onko sinulla kysyttävää?

Mycond

Kasettipuhallinkonvektorit

Laajan jäähdytys- ja lämmityskapasiteetin ansiosta näitä tuuletin keloja voidaan käyttää minkä kokoisissa huoneissa tahansa, ja koristepaneelin tyylikäs, elegantti muotoilu sopii mihin tahansa sisustukseen.

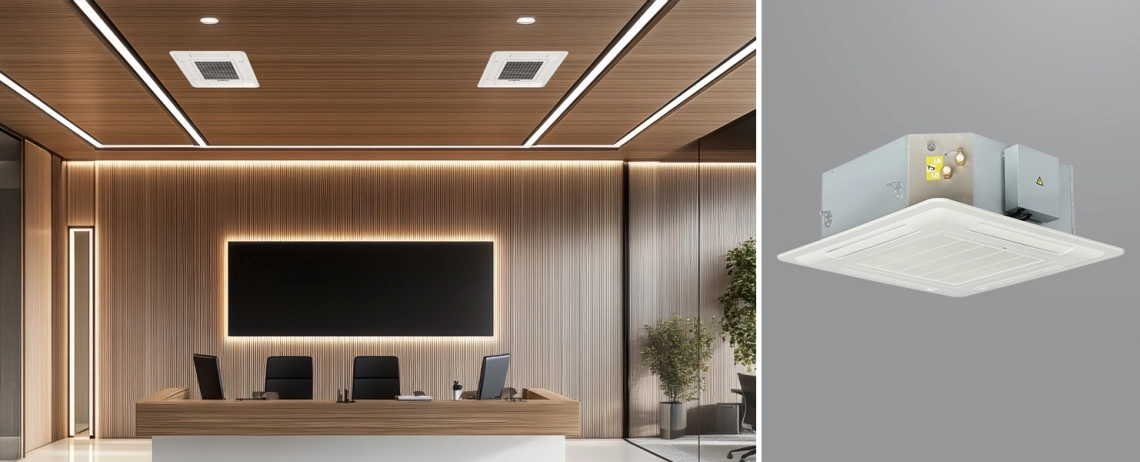

MyCond MCFK-A2/4 kaupallisiin tiloihin

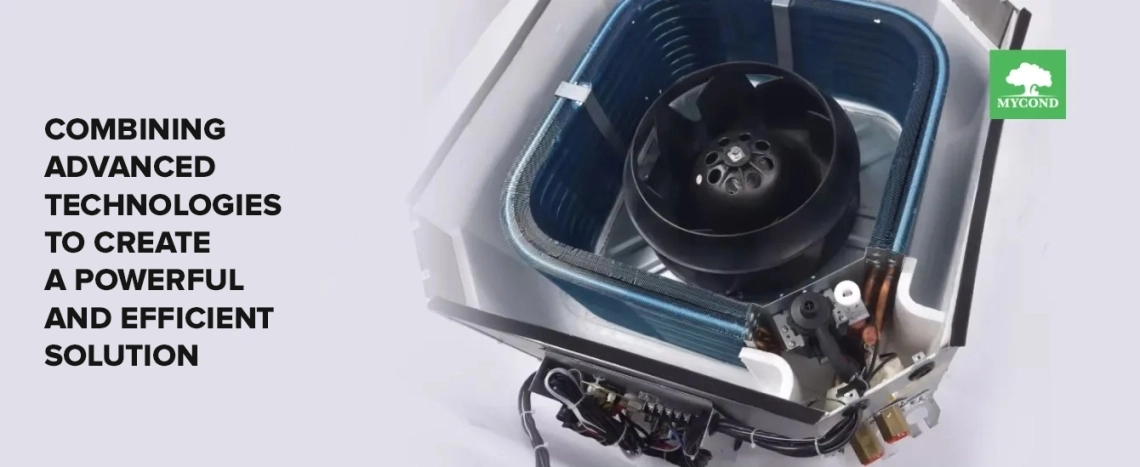

MyCond MCFK-A2/4 moderni muotoilu ja tehokkuus

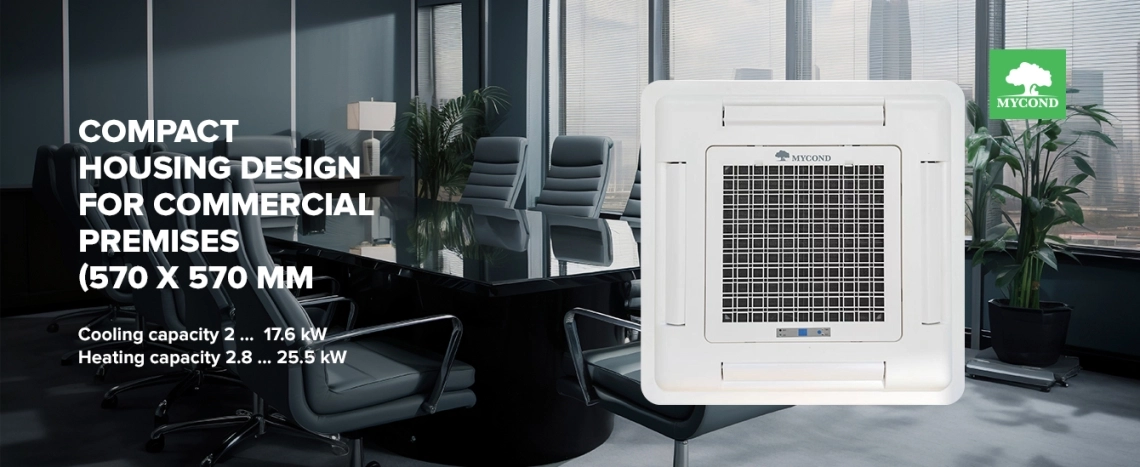

MyCond MCFK-A2/4 kompakti muotoilu toimistolle

Ominaisuudet ja hyödyt:

Kotelo on valmistettu galvanoidusta teräksestä ja varustettu muovatuilla styroksiputkilla, jotka tarjoavat tehokkaan ilmanvirtauksen ja ovat tarpeeksi paksuja luotettavan lämmön- ja melueristyksen takaamiseksi.
Paneelissa on moderni muotoilu, se on valmistettu kestävästä ABS-muovista, ja se on varustettu irrotettavalla, pestävällä ilman suodattimella ja automaattisella ilmanvirtauksen heiluritoiminnolla.
Pyörä valmistetaan yksivaiheisessa muovausprosessissa, ilman hitsattuja liitoksia tuulettimen lapojen ja pää-/kartiopinnan välillä, mikä takaa täydellisen tasapainon. Vaimennuspad on navassa, joka vähentää melua ja tärinää pyöristä ja moottorista. Jokainen pyörä on tarkasti tasapainotettu toleranssilla, joka on alle 0,5 mm/s.
Lämmönvaihdin on valmistettu kupariputkista ja alumiinilevyistä, joissa on suojaava sininen pinnoite, joka takaa korkean lämmönsiirtotehokkuuden. Jokainen lämmönvaihdin testataan vuototestillä 16 baarissa (1,6 MPa).
Alusta on valmistettu korkeatiheyksisestä vaahdotetusta styroksista käyttäen termomuovaustekniikkaa, siinä on suojaava PVC-pinnoite, ja se on varustettu tyhjennyspumpulla ja turvaventtiilillä.

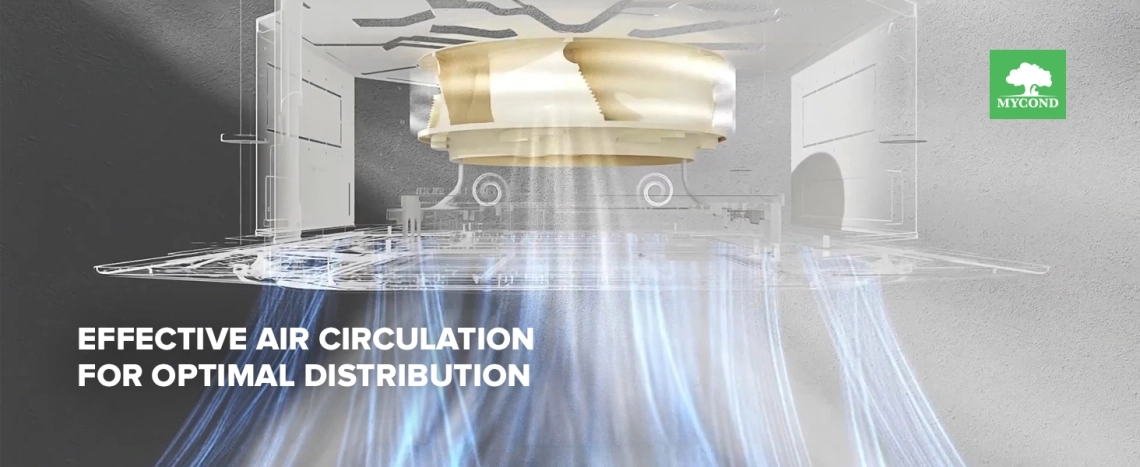

MyCond MCFK-A2/4 tehokas ilman kiertoa kaavio

Infrapuna kauko-ohjain*

Perus tuuletin kelojen ohjaus
Seinään asennettava ohjain Wi-Fi (MCKF-WK-B)**
Edistynyt tuuletin kelojen ohjaus

^{* toimituksen}^laajuudessa
^**ostettu^erikseen

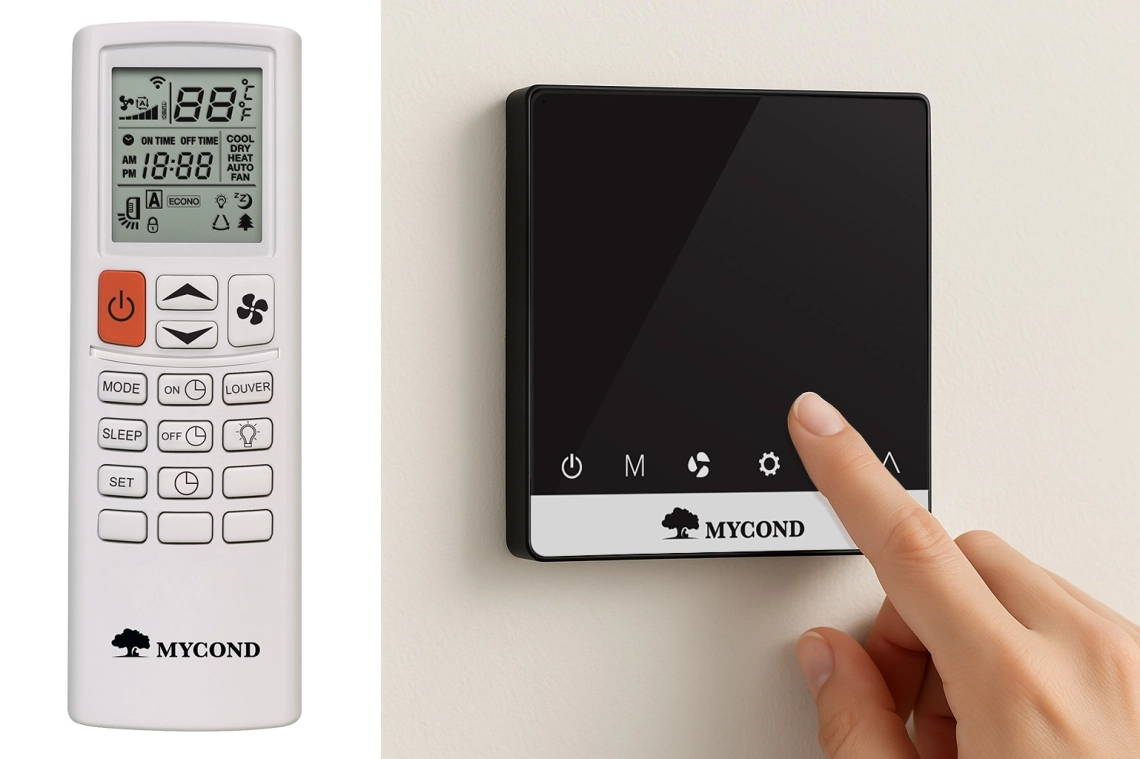

MyCond MCFK-A2/4 kauko-ohjain ja termostaatti

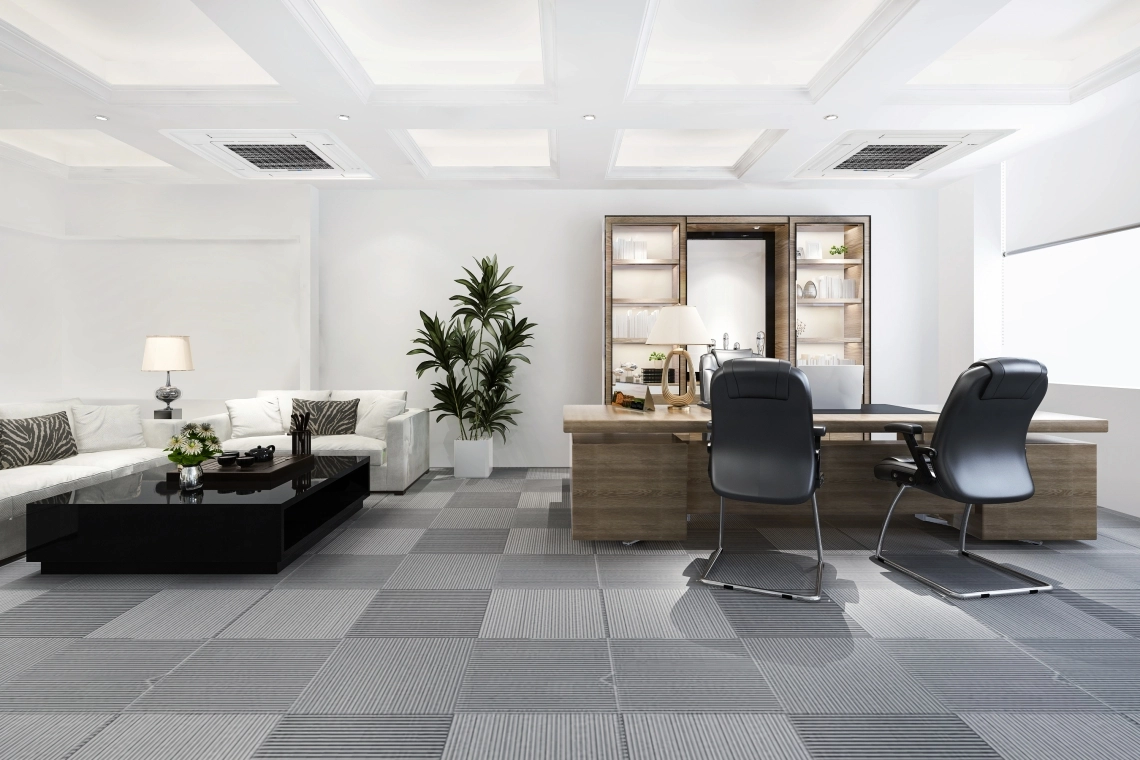

MyCond MCFK-A2/4 mukavuutta toimistotiloissa

2-putkimalleja

Tekniset tiedot	Yksiköt	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Ilman virtaus H/M/L	m³/tunti	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Kokonaisjäähdytyskapasiteetti H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Herkkä jäähdytyskapasiteetti H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Kokonaislämmitysteho	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Virtalähde	V/F/Hz	220/1/50
Tuuletin ja moottori
Tuuletintyypi		Keskipakoistuuletin
Tuuletin koko		⌀315				⌀380
Moottorityyppi		AC-moottori
Syöttöteho	W	39	52	62	68	76	96
IP-suojaluokka moottorissa		IP20	IP20	IP20	IP20	IP20	IP20
Moottorin eristysluokka		B	B	B	B	B	B
Kela tiedot
Putkimateriaali		Kupariputki
Putken ulkohalkaisija	mm	Standardi - 9.52
Putken paksuus	mm	0.3	0.3	0.3	0.3	0.3	0.3
Alue	m²	4.65	4.65	9.3	10.3	13.4	13.4
Kelan koko (K*L)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Säleiden materiaali		0.105 mm hydrofobisia murusia
Säleiden tyyppi		Louvri-tyyppiset säleet
Etäisyys säleiden välillä	mm	2	2	2	2	2	2
"Ryady-2" putkijärjestelmä		2	2	2	2	2	2
Kierto		2/2 ulostulossa				4/4 ulostulossa
Maximipaine	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Liitäntä
SYÖTTE/ULOSTULO	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Tyhjennys	mm	26	26	26	26	26	26
Laitteen kotelo
Kotelomateriaali		Galvanoitu teräs
Materiaalin paksuus	mm	0.8	0.8	0.8	0.8	0.8	0.8
Tyhjennysastia		Korkeatiheyksinen vaahdotettu styroksi
Tyhjennyspumppu		Standardi PSB-7 malli, jossa on 700 mm nostokorkeus (1200 mm nostokorkeus valinnaisena)
Eristysmateriaali		XPE	XPE	XPE	XPE	XPE	XPE
Eristyspaksuus	mm	5	5	5	5	5
Suodatin
Tyyppi		Pääsuodatin
Materiaali		ABC+nylon
Paksuus		12	12	12		14	14
Koko	mm	350*333			12	430*407
Kaikille lohkopaneelien kokoille
Netto koko (KLS)	mm	68068030				83083030
Pakkauskoko (KLS)	mm	72072075				86086075
Netto/brutto paino	kg	2.3/3.7				3.5/5.2
Kaikille lohko-kotelo mitoille
Netto koko (KLS)	mm	580580250				705705290
Pakkauskoko (KLS)	mm	675675270				800800310
Netto/brutto paino	kg	17.7/19.3				21.5/23.8
Äänipaineen taso etäisyydellä 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Yksikön paino	kg	20	20	20	20	25	25

Tekniset tiedot	Yksiköt	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Ilman virtaus H/M/L	m³/tunti	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Kokonaisjäähdytyskapasiteetti H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Herkkä jäähdytyskapasiteetti H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Kokonaislämmitysteho	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Virtalähde	V/F/Hz	220/1/50
Tuuletin ja moottori
Tuuletintyypi		Keskipakoistuuletin
Tuuletin koko		⌀380	⌀476			⌀530
Moottorityyppi		AC-moottori
Syöttöteho	W	132	152	189	220	330
IP-suojaluokka moottorissa		IP20	IP20	IP20	IP20	IP20
Moottorin eristysluokka		B	B	B	B	B
Kela tiedot
Putkimateriaali		Kupariputki
Putken ulkohalkaisija	mm	Standardi - 9.52
Putken paksuus	mm	0.3	0.3	0.3	0.3	0.3
Alue	m²	13.4	19.7	19.7	19.7	27.1
Kelan koko (K*L)	mm	225*43.3	250*43.3
Säleiden materiaali		0.105 mm hydrofobisia murusia
Säleiden tyyppi		Louvri-tyyppiset säleet
Etäisyys säleiden välillä	mm	2	2	2	2	2
"Ryady-2" putkijärjestelmä		2	2	2	2	2
Kierto		4/4 ulostulossa		5/5 ulostulossa
Maximipaine	MPa	1.6	1.6	1.6	1.6	1.6
Liitäntä
SYÖTTE/ULOSTULO	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Tyhjennys	mm	26	26	26	26	26
Laitteen kotelo
Kotelomateriaali		Galvanoitu teräs
Materiaalin paksuus	mm	0.8	0.8	0.8	0.8	0.8
Tyhjennysastia		Korkeatiheyksinen vaahdotettu styroksi
Tyhjennyspumppu		Standardi PSB-7 malli, jossa on 700 mm nostokorkeus (1200 mm nostokorkeus valinnaisena)
Eristysmateriaali		XPE	XPE	XPE	XPE	XPE
Eristyspaksuus	mm	5	5	5	5	5
Suodatin
Tyyppi		Pääsuodatin
Materiaali		ABC+nylon
Paksuus		14	14	14	14	14
Koko	mm	430*407	556*540			644*638
Kaikille lohkopaneelien kokoille
Netto koko (KLS)	mm	83083030	98098030			1140114030
Pakkauskoko (KLS)	mm	86086075	1010101075			1170117075
Netto/brutto paino	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Kaikille lohko-kotelo mitoille
Netto koko (KLS)	mm	706706290	832832290			960960290
Pakkauskoko (KLS)	mm	800800310	925925310			10541054320
Netto/brutto paino	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Äänipaineen taso etäisyydellä 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Yksikön paino	kg	25	32	32	32	45.4

Nimellistestauksen olosuhteet:
Jäähdytys: sisään tulevan ilman lämpötila +27 °C ST/+19.5 °C MT, sisään tulevan veden lämpötila +7 °C, ulostulevan veden lämpötila +12 °C.
Lämmitys: sisään tulevan ilman lämpötila +21 °C, sisään tulevan veden lämpötila +60 °C, sama veden virtausnopeus kuin jäähdytyksessä.
Äänipaineen tason mittaukset suoritetaan äänieristetyssä huoneessa, ohjauspiste sijaitsee 1,5 m yksikön pystyakselin alapuolella.

4-putkimalleja

Tekniset tiedot	Mittayksiköt	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Ilman virtaus (H/M/L)	m³/tunti	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Kokonaisjäähdytyskapasiteetti (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Kokonaislämmitysteho (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Moottorityyppi		Vaihtovirta moottori
Äänipaineen taso etäisyydellä 1 m	dB	41	42	43	45	46	47	50	52	57	65
Virtalähde V/F/Hz		230/1/50
Liitännät (syöttö/ulostulo)		ZG3/4” / ZG3/4”
Liitäntä (tyhjennys)	mm	26
Tuuletin koko		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Moottorin syöttöteho	W	62	68	76	96	132	152	189	220	330	340
Netto paino, lohko-kotelo	kg	21	21	26	26	26	35	35	35	53	53

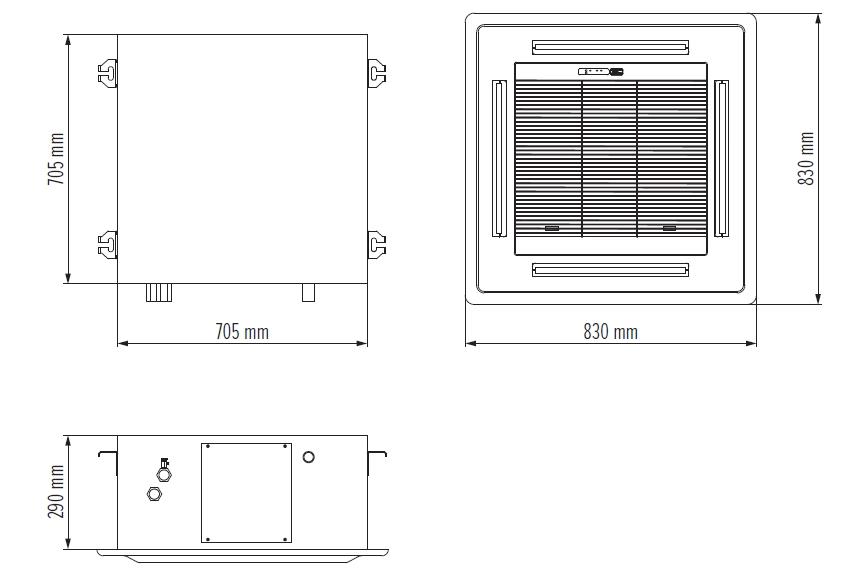

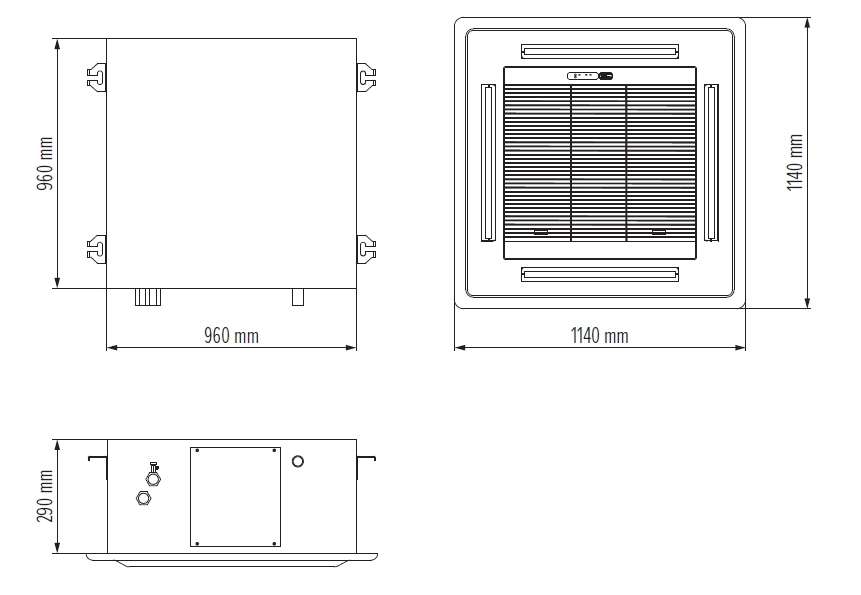

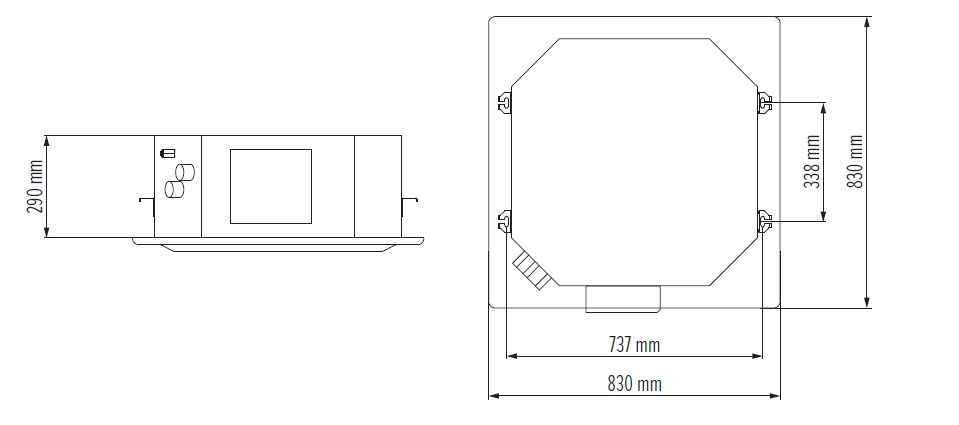

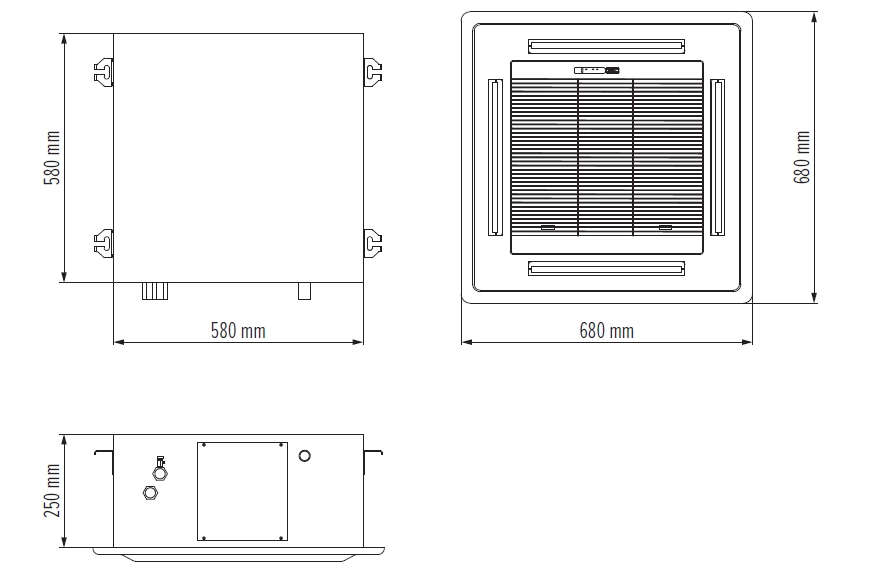

Netto koko, lohko-kotelo (KLS)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Netto koko, paneelit (KLS)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
