4-suuntainen kasetti (570*570)

Litteän muotoilun ja kompaktin koon ansiosta laite voidaan integroida kokonaan alakattoon

Jäähdytysteho: 1.50 ... 4.50 kW

Lämmitysteho: 1.70 ... 5.00 kW

Haluatko ostaa tai onko sinulla kysyttävää?

Terveellinen raitisilmatoiminto

Ainutlaatuinen sivuilmanottoaukko, joka voi avata ulkoilman raikkaan ulkoilman käyttöön, parantaa sisäilman laatua.

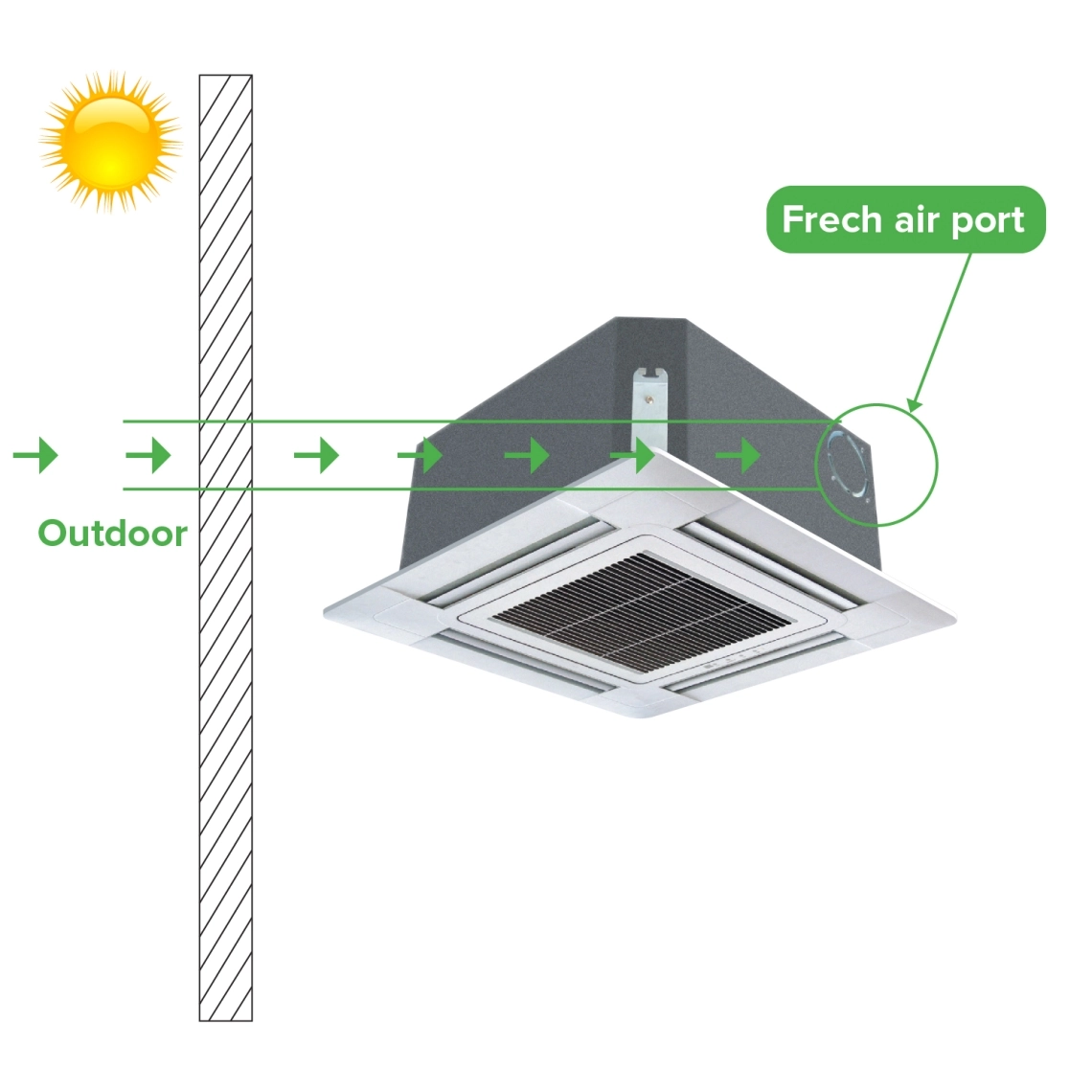

MyCond 4-suuntainen kasetti (570*570) raitisilman syöttö ulkoa.

Tärkeimmät ominaisuudet:

Esteettinen paneeli 700x700
Valmis raitisilmalle (valmiiksi leikattu sivusaukko)
Vakiovarusteena kondenssiveden poistopumppu
Hiljainen toiminta

Nelikulmainen paneeli koko tuote yhtenäinen kauniimpi

Neliön muotoilu, tekee huoneen sisustuksesta harmonisempaa, kaunista ja helppoa järjestää valaistusjärjestelmä
Sisäyksikön ohut muotoilu, korkeus on vain 260 mm (2HP), jopa pieneen tilaan voidaan asentaa
Stereoilman syöttö, mukavampi

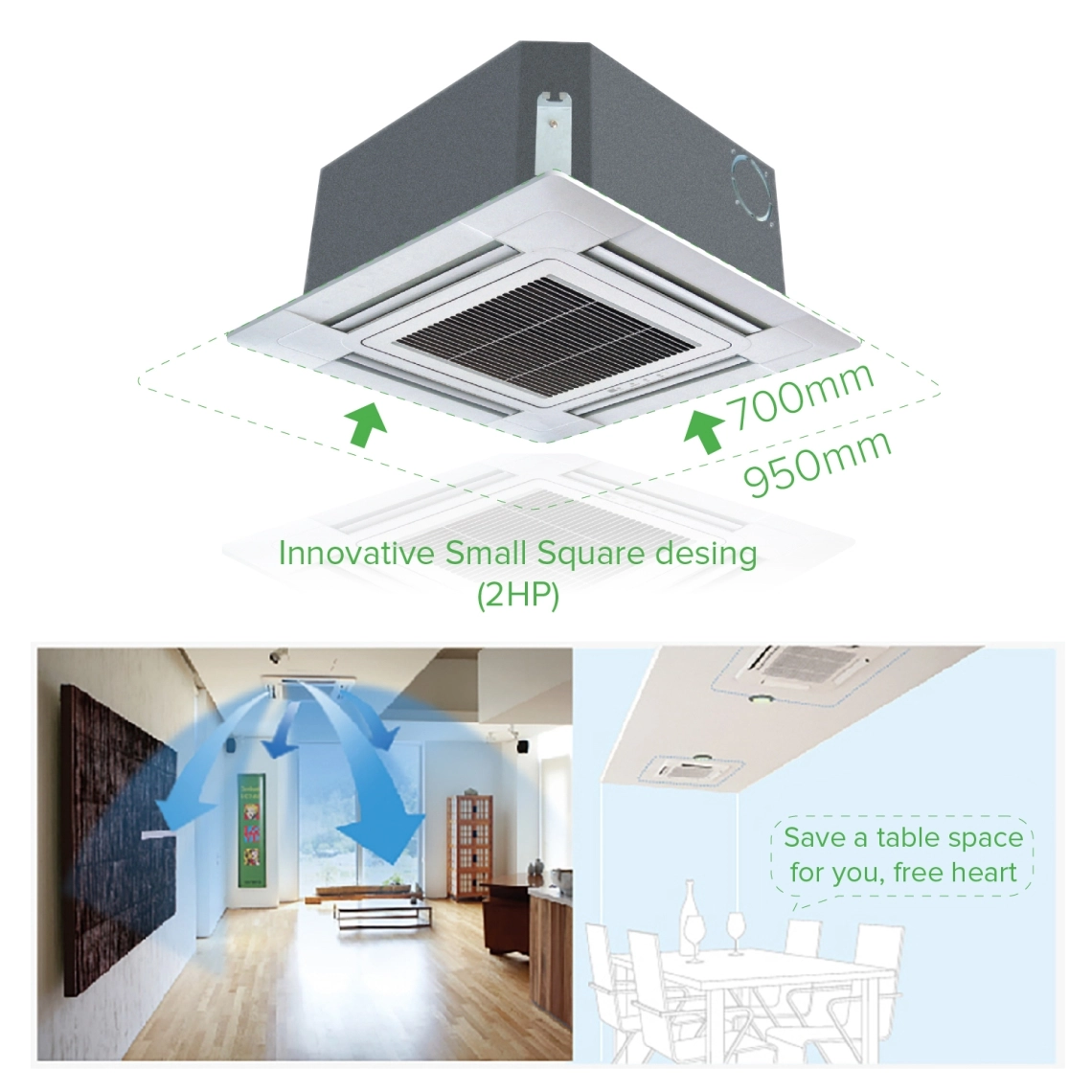

MyCond 4-suuntainen kasetti (570*570) kompaktit mitat innovatiivinen muotoilu ja tasainen ilmanjako

Hiljainen toiminta, mukava kokemus

Hyväksy edistyksellinen ilmailutekniikka KOLMIMITTAINEN AL-spiraalituuletin ja turbiinin muotoinen ilmakanavan muotoilu, vähentää huomattavasti sisäistä vastusta, suuri ilmamäärä, alhainen melu, saavuttaa hiljainen toiminta.

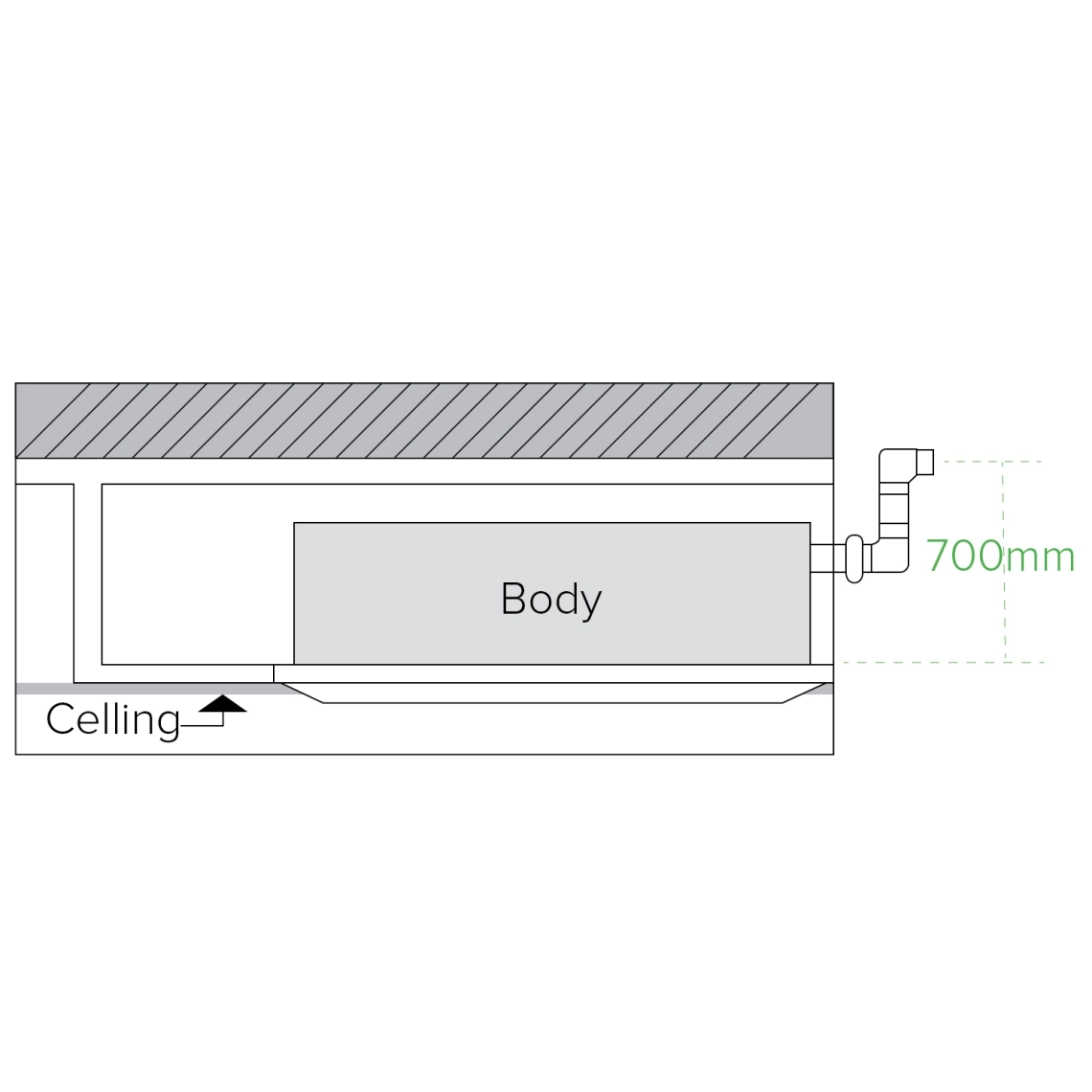

MyCond 4-suuntainen kasetti (570*570), kotelon asennussyvyys 700mm.

Vakio lauhteen nostopumppu

Standardi tyhjennyspumppu, nosto on 700mm ja sisäänrakennettu kellukekytkin, kätevä tehdä yhteistyötä todellisen tilanteen kanssa kondenssiveden poistamiseksi ilmastointi.

Laaja ilmavirtauksen ulostuloaukko

Kattokaseteissa on laajavirtausilman ulospuhallus, joka takaa tehokkaan ilmastoinnin jopa huoneissa, joiden kattokorkeus on jopa 4 m.

MyCond 4-suuntainen kasetti (570*570) maksimi ilmansyöttökorkeus 4 metriä.

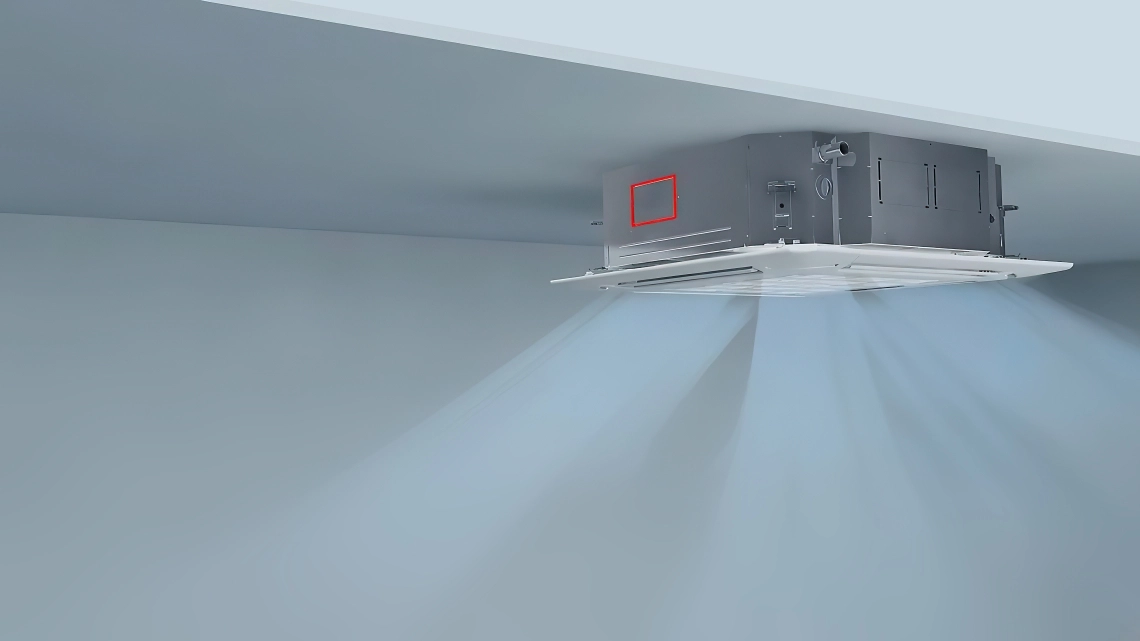

MyCond 4-suuntainen kasetti (570*570) tasainen ilmanjako kaikilta sivuilta.

Säleikköjen muotoilu

Säleikköjen muotoilu helpottaa ilman jakautumista luomalla rako rungon ja katon väliin, mikä mahdollistaa ilmavirran laajan ja laajan leviämisen.

Kompakti rakenne

Kattokasettimalleissa on ohut runkokorkeus, joka mahdollistaa sujuvan ja esteettisen asennuksen myös kapeisiin plenumitiloihin.

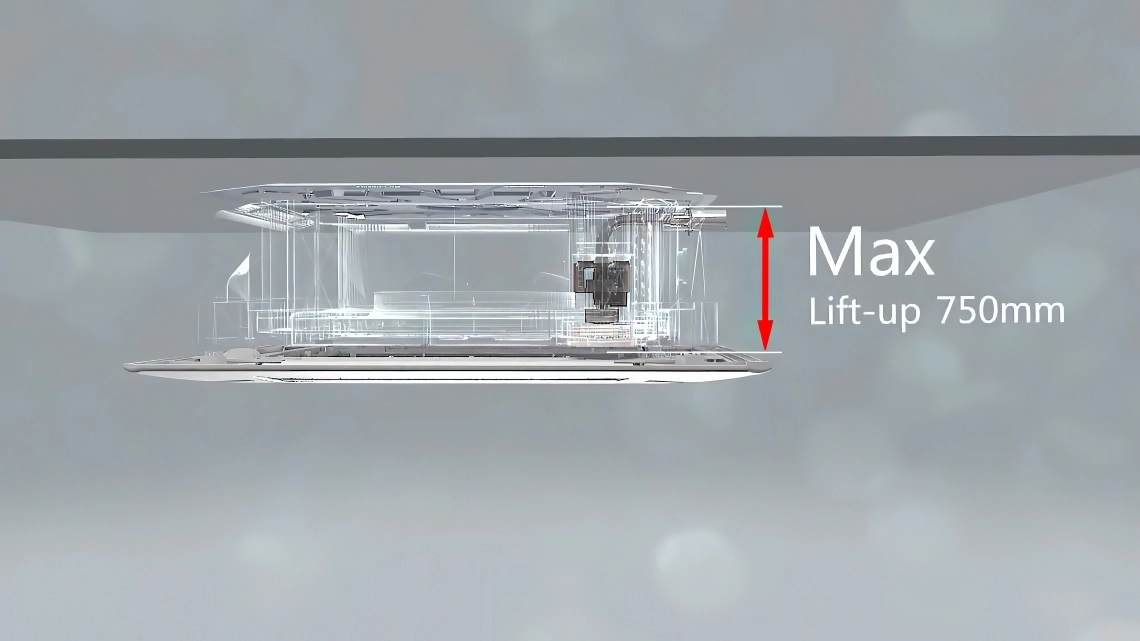

MyCond 4-suuntainen kasetti (570*570), kotelon korkeus 750mm.

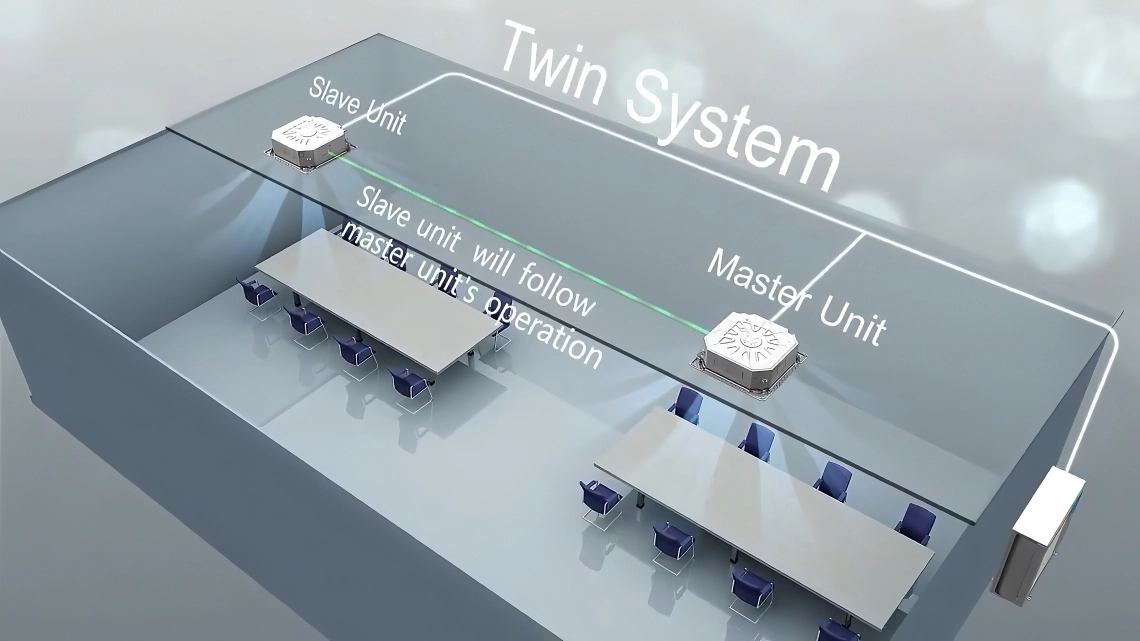

MyCond 4-suuntainen kasetti (570*570) kaksoiskasettijärjestelmä master- ja slave-yksiköt synkronoitu toiminta

Master/slave-tila

Tässä kokoonpanossa yksi yksikkö toimii "masterina", kun taas muut toimivat "orjina", jotka noudattavat master-yksikön asetuksia.

Tekniset tiedot	Yksiköt	MIBC-05X1EV1AA	MIBC-07X1EV1AA	MIBC-09X1EV1AA	MIBC-12X1EV1AA	MIBC-16X1EV1AA
Kapasiteetti
Jäähdytys	kW	1,50	2,20	2,80	3,60	4,50
Lämmitys	kW	1,70	2,50	3,20	4,00	5,00
Sähköiset parametrit
Virtalähde	Ph/V/Hz	1/220~230/50/60
Ilmanvaihto
Ilmavirta (H/M/L)	^m3/h	650/540/430	700/590/480
Äänenpaine (H/M/L)	dB(A)	32/30/29	32/30/29	32/30/29	33/30/29	33/30/29
Ääniteho (H/M/L)	dB(A)	45/43/42	46/44/43	46/44/43	46/44/43	47/44/43
Asennus - Mitat
Nettomitat (LxSxKxK)	mm	570x570x260
Pakattu yksikkö mitat (LxSxKxS)	mm	718x680x380
Netto-/bruttopaino	Kg	16,0/19,0	16,0/19,0	16,0/19,0	19,0/22,0	19,0/22,0
Ø Nesteputki	mm (tuuma)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)
Ø Kaasuputki	mm (tuuma)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)
Раnel
Malli		MB-700IB	MB-700IB	MB-700IB	MB-700IB	MB-700IB
Paneelin nettomitat (LxSxKxK)	mm	700x700x60	700x700x60	700x700x60	700x700x60	700x700x60
Paneelin pakkausmitat (LxSxKxK)	mm	740x740x115	740x740x115	740x740x115	740x740x115	740x740x115
Paneeli Netto-/bruttopaino	Kg	2,8/4,5	2,8/4,5	2,8/4,5	2,8/4,5	2,8/4,5

Mitat

MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA MIDS-16X1EV1AA

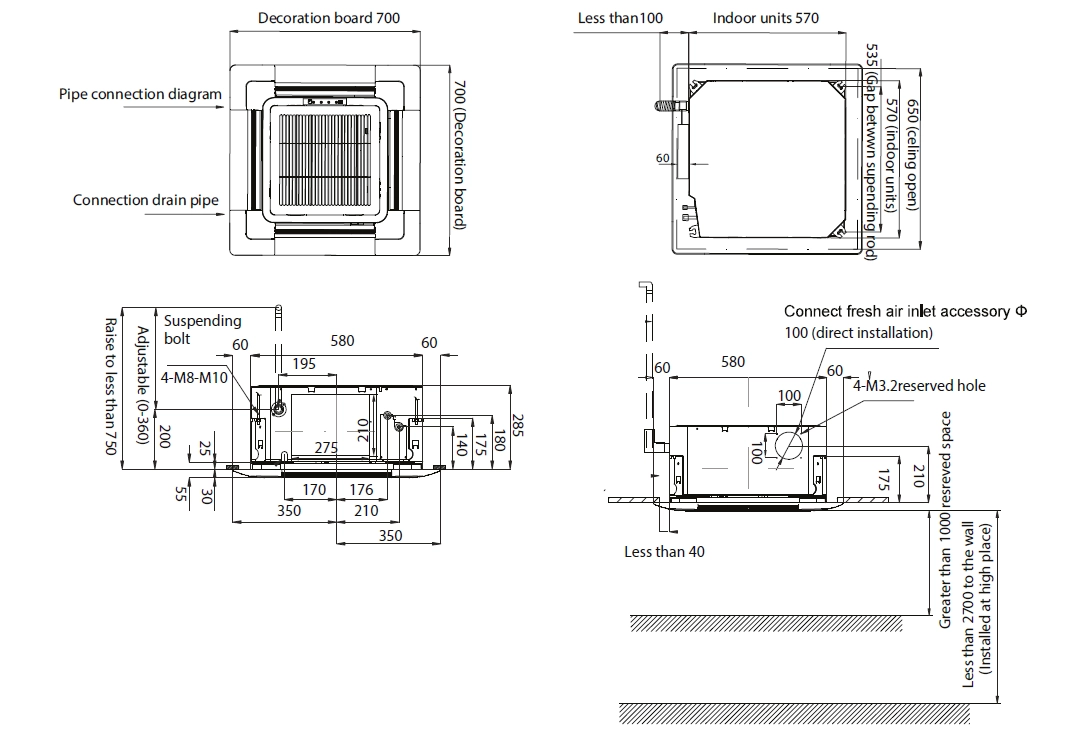

MyCond 4-suuntainen kasetti (570*570) kokonaismitat
