2-suuntainen kasetti

Ohut ja kevyt rakenne sopii helposti pieniin kattotiloihin. Kaksisuuntainen ilmanjako sopii erinomaisesti pitkien, kapeiden tilojen ilmastointiin (esim. käytävät)
Jäähdytysteho: 2.20 ... 14.0 kW
Lämmitysteho: 2.50 ... 16.0 kW

Haluatko ostaa tai onko sinulla kysyttävää?
2-suuntainen kasetti

Tärkeimmät ominaisuudet:

  • Ohut rakenne, vain 220 mm korkea
  • Vakiovarusteena kondenssiveden tyhjennyspumppu
  • Hiljainen toiminta

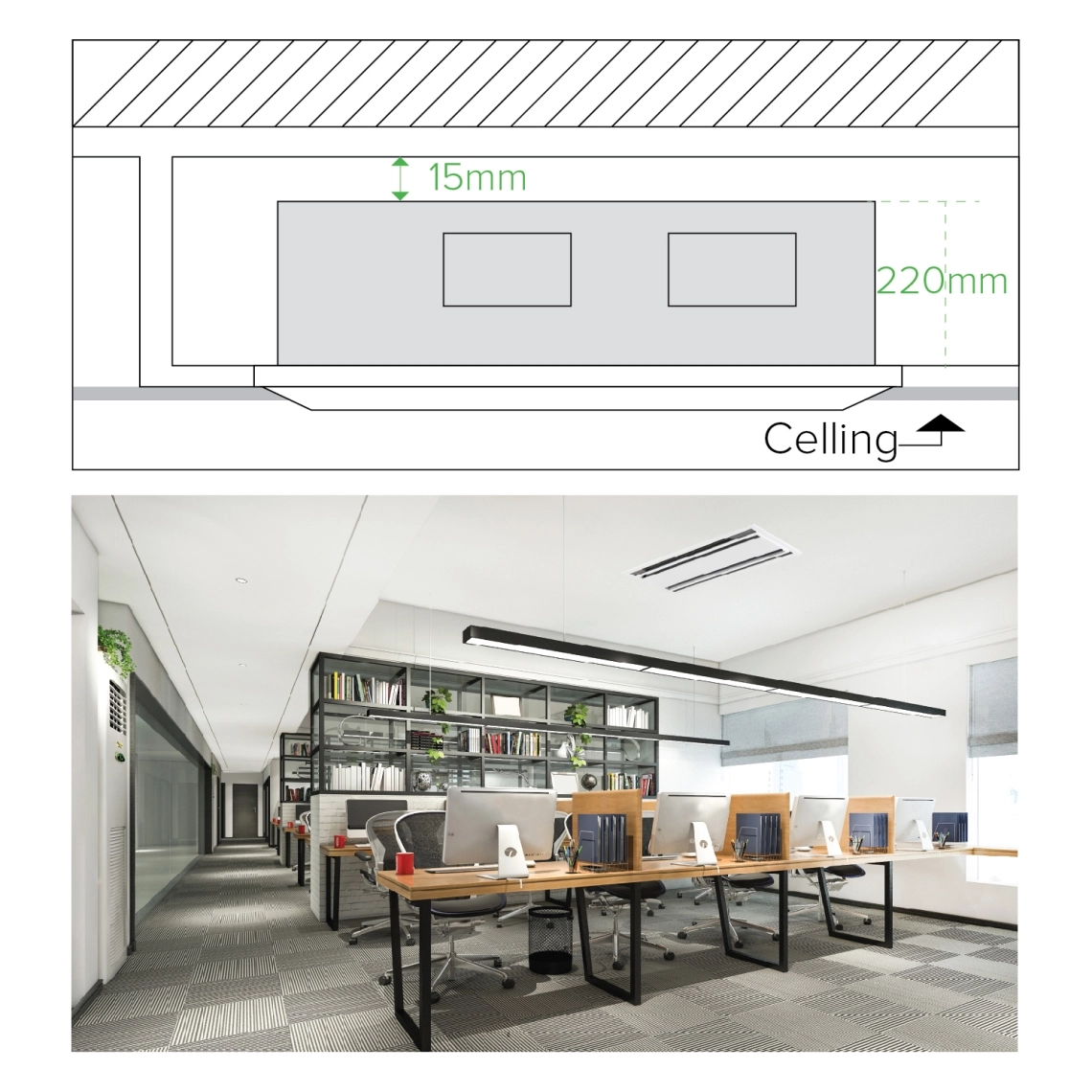

MyCond 2-tie-kasettitoimistoasennus kompakti asennuskorkeus

Ohut ja kevyt rakenne helpottaa asennusta

Korkeus on vain 220 mm, vähentää asennustilan rajoituksia. Kevyt rakenne parantaa asennuksen helppoutta.

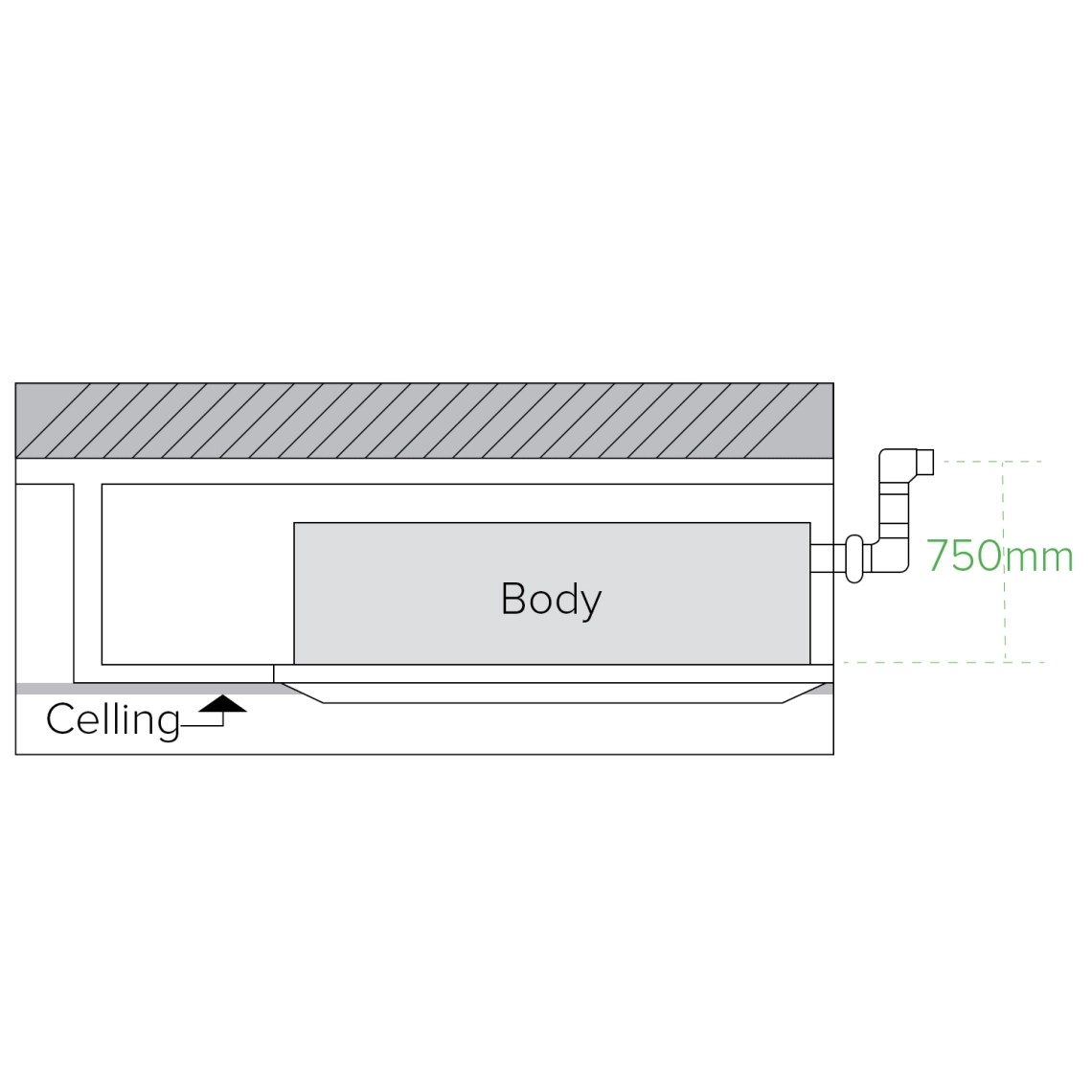

Nosta jopa 750mm

(kattotasosta), koska tyhjennyspumppu, jossa on suuri nostokorkeus ja suuri kondenssiveden määrä.

MyCond 2-suuntainen kasetti asennuskorkeus viemäriliitäntä korkeus

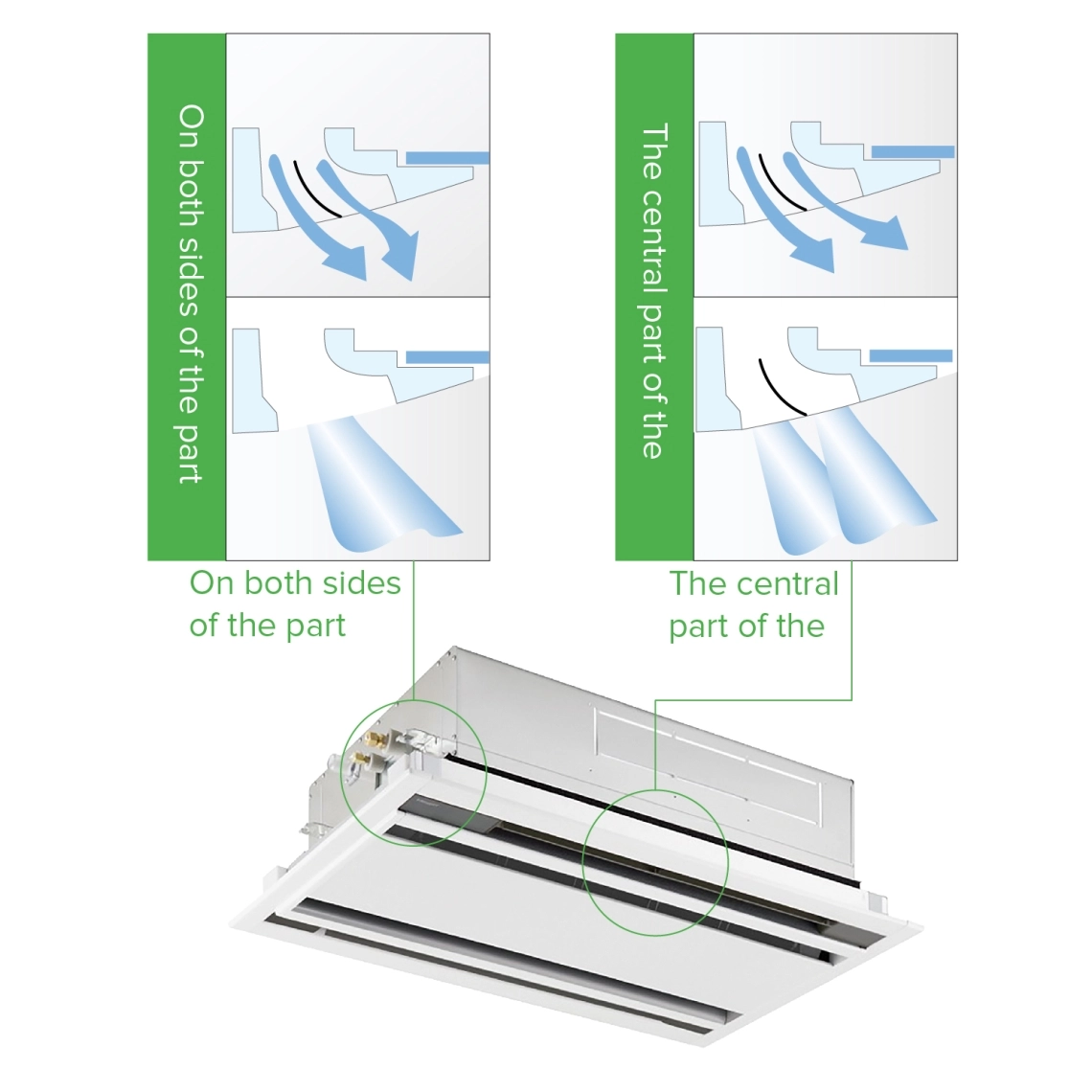

MyCond 2-suuntainen kasetti optimoi ilmavirrat sivuilta ja keskeltä.

Likaantumisen estäminen katossa

Ilmanjakosäleiköt on suunniteltu erityisesti siten, että ilmavirta ei suuntaudu kattoon eikä likaa sitä.

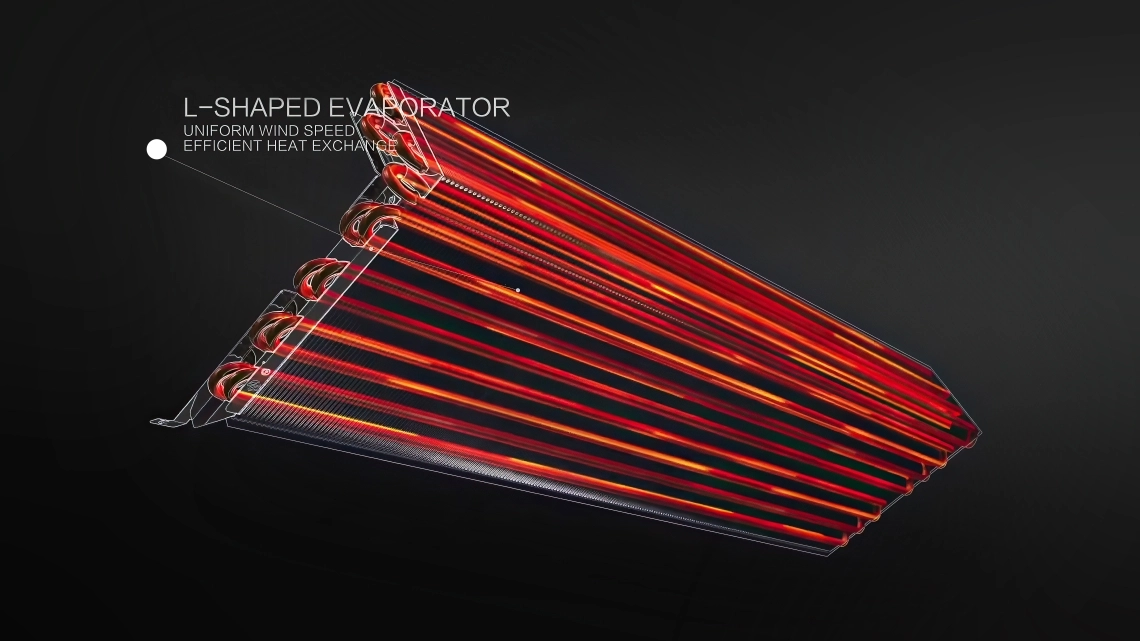

L-muotoinen höyrystin

Suurempi lämmönvaihtopinta-ala pienillä mitoilla.

MyCond 2-suuntainen kasetti L-muotoinen lämmönvaihdin tehokkaaseen lämmitykseen.

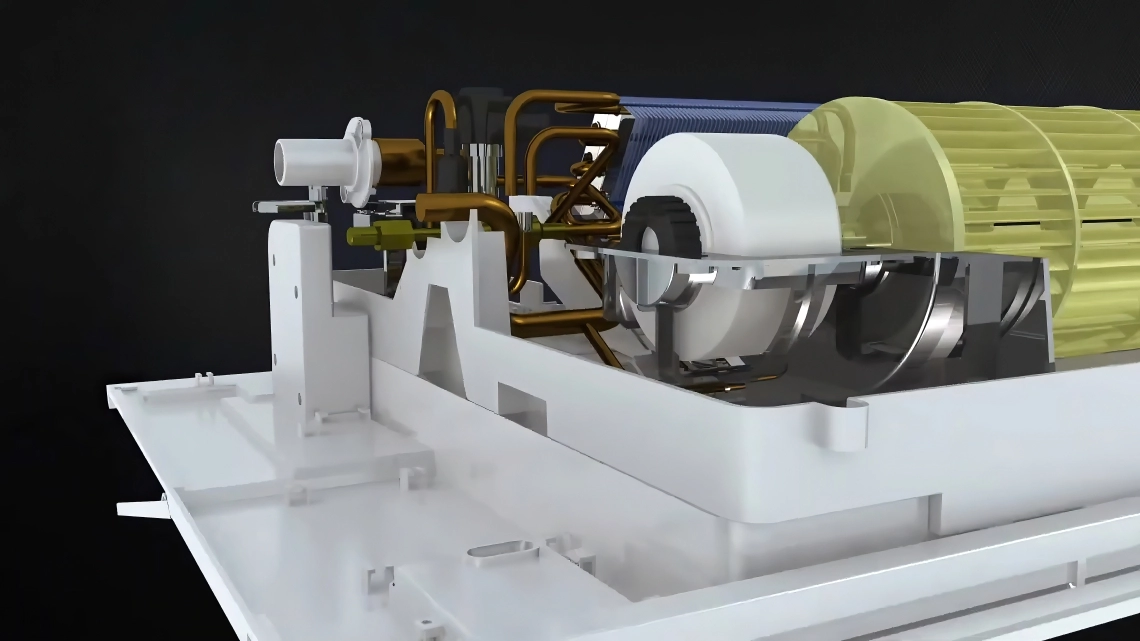

MyCond 2-suuntainen kasettituuletin ja lämmönvaihdinrakenne

DC-puhallinmoottori

Virransäästö hiljaisempi toiminta Slideway design Anti-stripping hook.

Tekniset tiedot Yksiköt MIBB-07X1EV1AD MIBB-09X1EV1AD MIBB-12X1EV1AD MIBB-16X1EV1AD MIBB-18X1EV1AD
Kapasiteetti
Jäähdytys kW 2,20 2,80 3,60 4,50 5,60
Lämmitys kW 2,50 3,20 4,00 5,00 6.,30
Sähköiset parametrit
Virtalähde Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Ilmanvaihto
Ilmavirta (H/M/L) m3/h 840/700/550 840/700/550 840/700/550 840/700/550 840/700/550
Äänenpaine
(H/M/L)
dB(A) 42/37/33 42/37/33 42/37/33 44/39/34 44/39/34
Ääniteho
(H/M/L)
dB(A) 55/50/46 55/50/46 55/50/46 57/52/47 57/52/47
Asennus - Mitat
Nettomitat
(LxSxKxK)
mm 817x620x220
Pakatun yksikön mitat
(LxSxKxK)
mm 1015x695x278
Netto-/bruttopaino Kg 21,0/23,0 21,0/23,0 21,0/23,0 21,0/23,0 21,0/23,0
Ø Nesteputki mm (tuuma) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Kaasuputki mm (tuuma) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2)
Paneeli
Malli M2B-1055IB M2B-1055IB M2B-1055IB M2B-1055IB M2B-1055IB
Paneelin nettomitat
(LxSxKxK)
mm 1055x680x68 1055x680x68 1055x680x68 1055x680x68 1055x680x68
Paneelin pakkausmitat
(LxSxKxK)
mm 1110x720x161 1110x720x161 1110x720x161 1110x720x161 1110x720x161
Paneeli Netto-/bruttopaino Kg 7,0/8,0 7,0/8,0 7,0/8,0 7,0/8,0 7,0/8,0
Tekniset tiedot Yksiköt MIBB-24X1EV1AD MIBB-28X1EV1AD MIBB-30X1EV1AD MIBB-38X1EV1AD MIBB-48X1EV1AD
Jäähdytys kW 7.1 8 9 11.2 14
Lämmitys kW 8 9 10 12.5 16
Sähköiset parametrit
Virtalähde Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Ilmanvaihto
Ilmavirta (H/M/L) m3/h 1000/850/700 1100/950/800 1500/1350/1110 1700/1450/1200 1950/1750/1350
Äänenpaine
(H/M/L)
dB(A) 40/38/35 41/39/36 42/39/36 44/40/36 46/42/38
Ääniteho
(H/M/L)
dB(A) 56/54/51 57/55/52 58/55/52 60/56/52 62/58/54
Asennus - Mitat
Nettomitat
(LxSxKxK)
mm 1000x600x290 1400x600x290
Pakatun yksikön mitat
(LxSxKxK)
mm 1201x680x377 1601x680x377
Netto-/bruttopaino Kg 34/41 45/54 45/54 45/54 45/54
Ø Nesteputki mm (tuuma) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8)
Ø Kaasuputki mm (tuuma) 15.88 15.88 15.88 15.88 15.88
Paneeli
Malli M2B-1560IB M2B-1560IB M2B-1560IB M2B-1560IB M2B-1560IB
Paneelin nettomitat
(LxSxKxK)
mm 1160x665x60 1560x665x60 1560x665x60 1560x665x60 1560x665x60
Paneelin pakkausmitat
(LxSxKxK)
mm 1244x748x159 1644x748x159 1644x748x159 1644x748x159 1644x748x159
Paneeli Netto-/bruttopaino Kg 6.3/12 8/14.5 8/14.5 8/14.5 8/14.5

Mitat

MIBB-07X2EV1AD MIBB-09X2EV1AD MIBB-12X2EV1AD MIBB-16X2EV1AD MIBB-18X2EV1AD

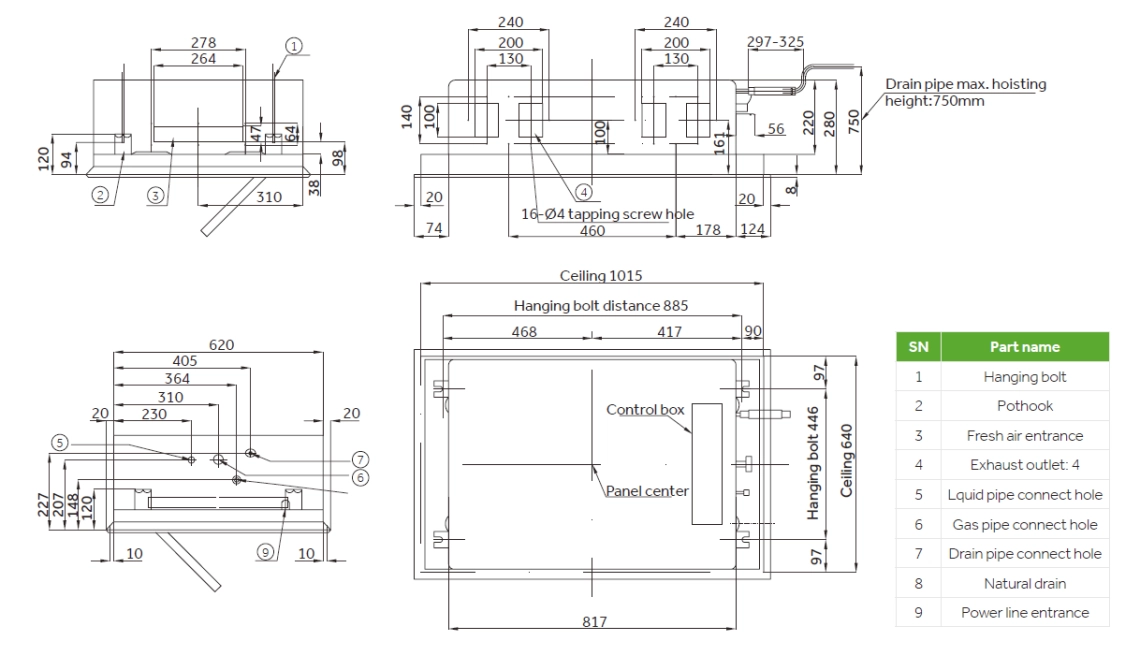

MyCond 2-suuntaisen kasetin kokonaismitat
